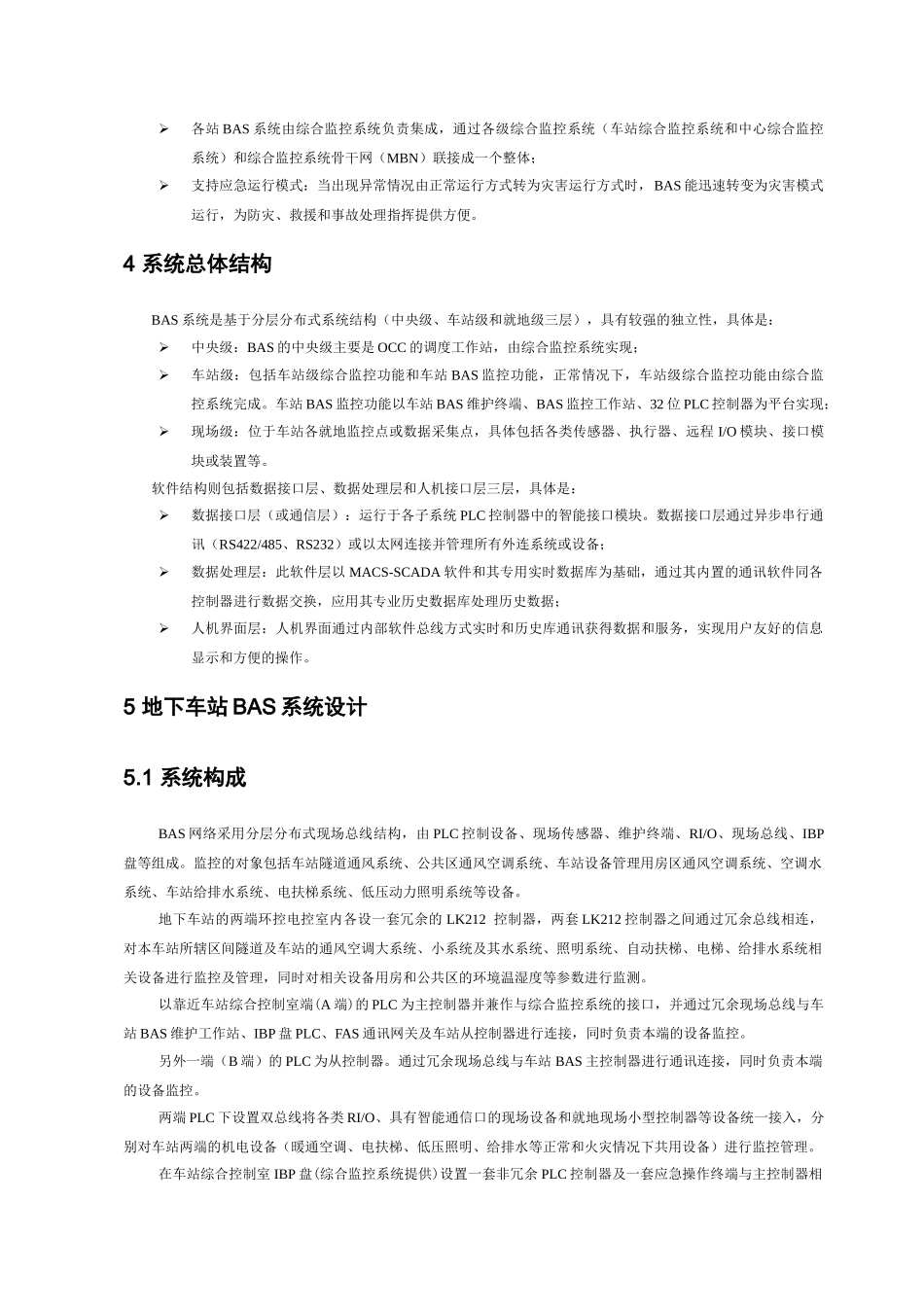

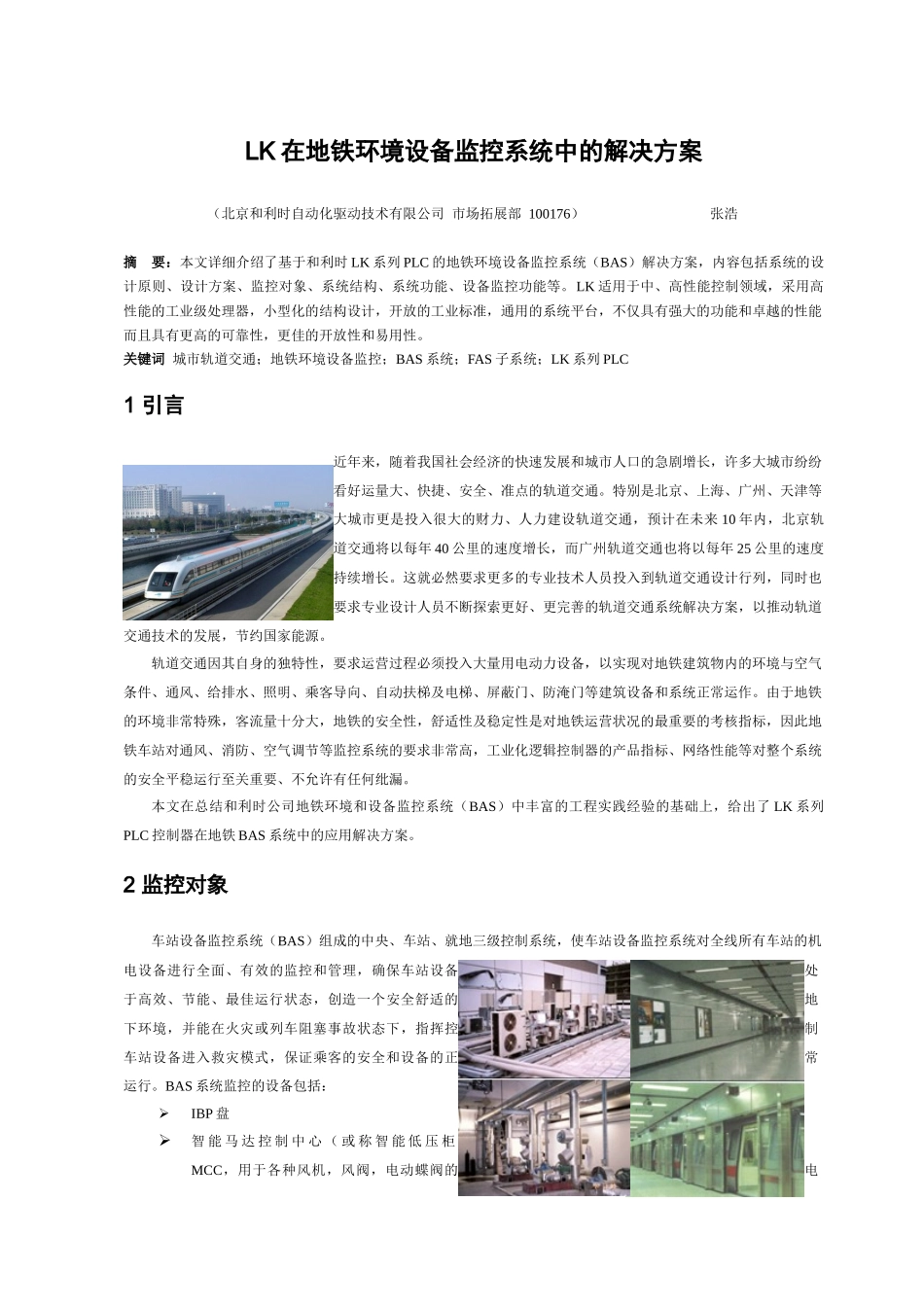

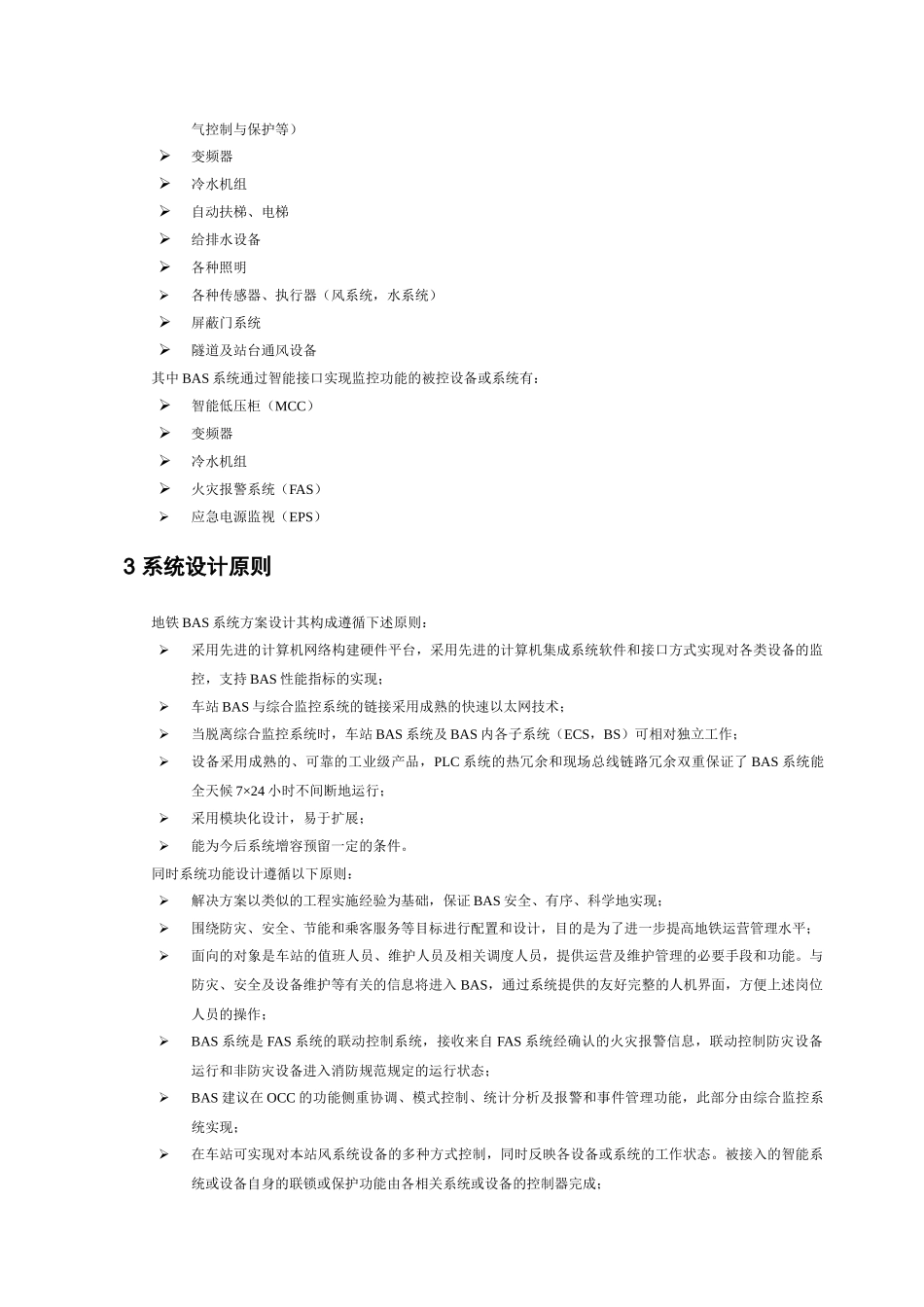

LK在地铁环境设备监控系统中的解决方案（北京和利时自动化驱动技术有限公司市场拓展部100176）张浩摘要：本文详细介绍了基于和利时LK系列PLC的地铁环境设备监控系统（BAS）解决方案，内容包括系统的设计原则、设计方案、监控对象、系统结构、系统功能、设备监控功能等。LK适用于中、高性能控制领域，采用高性能的工业级处理器，小型化的结构设计，开放的工业标准，通用的系统平台，不仅具有强大的功能和卓越的性能而且具有更高的可靠性，更佳的开放性和易用性。关键词城市轨道交通；地铁环境设备监控；BAS系统；FAS子系统；LK系列PLC1引言近年来，随着我国社会经济的快速发展和城市人口的急剧增长，许多大城市纷纷看好运量大、快捷、安全、准点的轨道交通。特别是北京、上海、广州、天津等大城市更是投入很大的财力、人力建设轨道交通，预计在未来10年内，北京轨道交通将以每年40公里的速度增长，而广州轨道交通也将以每年25公里的速度持续增长。这就必然要求更多的专业技术人员投入到轨道交通设计行列，同时也要求专业设计人员不断探索更好、更完善的轨道交通系统解决方案，以推动轨道交通技术的发展，节约国家能源。轨道交通因其自身的独特性，要求运营过程必须投入大量用电动力设备，以实现对地铁建筑物内的环境与空气条件、通风、给排水、照明、乘客导向、自动扶梯及电梯、屏蔽门、防淹门等建筑设备和系统正常运作。由于地铁的环境非常特殊，客流量十分大，地铁的安全性，舒适性及稳定性是对地铁运营状况的最重要的考核指标，因此地铁车站对通风、消防、空气调节等监控系统的要求非常高，工业化逻辑控制器的产品指标、网络性能等对整个系统的安全平稳运行至关重要、不允许有任何纰漏。本文在总结和利时公司地铁环境和设备监控系统（BAS）中丰富的工程实践经验的基础上，给出了LK系列PLC控制器在地铁BAS系统中的应用解决方案。2监控对象车站设备监控系统（BAS）组成的中央、车站、就地三级控制系统，使车站设备监控系统对全线所有车站的机电设备进行全面、有效的监控和管理，确保车站设备处于高效、节能、最佳运行状态，创造一个安全舒适的地下环境，并能在火灾或列车阻塞事故状态下，指挥控制车站设备进入救灾模式，保证乘客的安全和设备的正常运行。BAS系统监控的设备包括：IBP盘智能马达控制中心（或称智能低压柜，MCC，用于各种风机，风阀，电动蝶阀的电气控制与保护等）变频器冷水机组自动扶梯、电梯给排水设备各种照明各种传感器、执行器（风系统，水系统）屏蔽门系统隧道及站台通风设备其中BAS系统通过智能接口实现监控功能的被控设备或系统有：智能低压柜（MCC）变频器冷水机组火灾报警系统（FAS）应急电源监视（EPS）3系统设计原则地铁BAS系统方案设计其构成遵循下述原则：采用先进的计算机网络构建硬件平台，采用先进的计算机集成系统软件和接口方式实现对各类设备的监控，支持BAS性能指标的实现；车站BAS与综合监控系统的链接采用成熟的快速以太网技术；当脱离综合监控系统时，车站BAS系统及BAS内各子系统（ECS，BS）可相对独立工作；设备采用成熟的、可靠的工业级产品，PLC系统的热冗余和现场总线链路冗余双重保证了BAS系统能全天候7×24小时不间断地运行；采用模块化设计，易于扩展；能为今后系统增容预留一定的条件。同时系统功能设计遵循以下原则：解决方案以类似的工程实施经验为基础，保证BAS安全、有序、科学地实现；围绕防灾、安全、节能和乘客服务等目标进行配置和设计，目的是为了进一步提高地铁运营管理水平；面向的对象是车站的值班人员、维护人员及相关调度人员，提供运营及维护管理的必要手段和功能。与防灾、安全及设备维护等有关的信息将进入BAS，通过系统提供的友好完整的人机界面，方便上述岗位人员的操作；BAS系统是FAS系统的联动控制系统，接收来自FAS系统经确认的火灾报警信息，联动控制防灾设备运行和非防灾设备进入消防规范规定的运行状态；BAS建议在OCC的功能侧重协调、模式控制、统计分析及报警和事件管理功能，此部分由综合监控系统实现；在车站可实现对本站风系统设备的多种方式...
