压力容器设计基础知识讲稿VIP免费

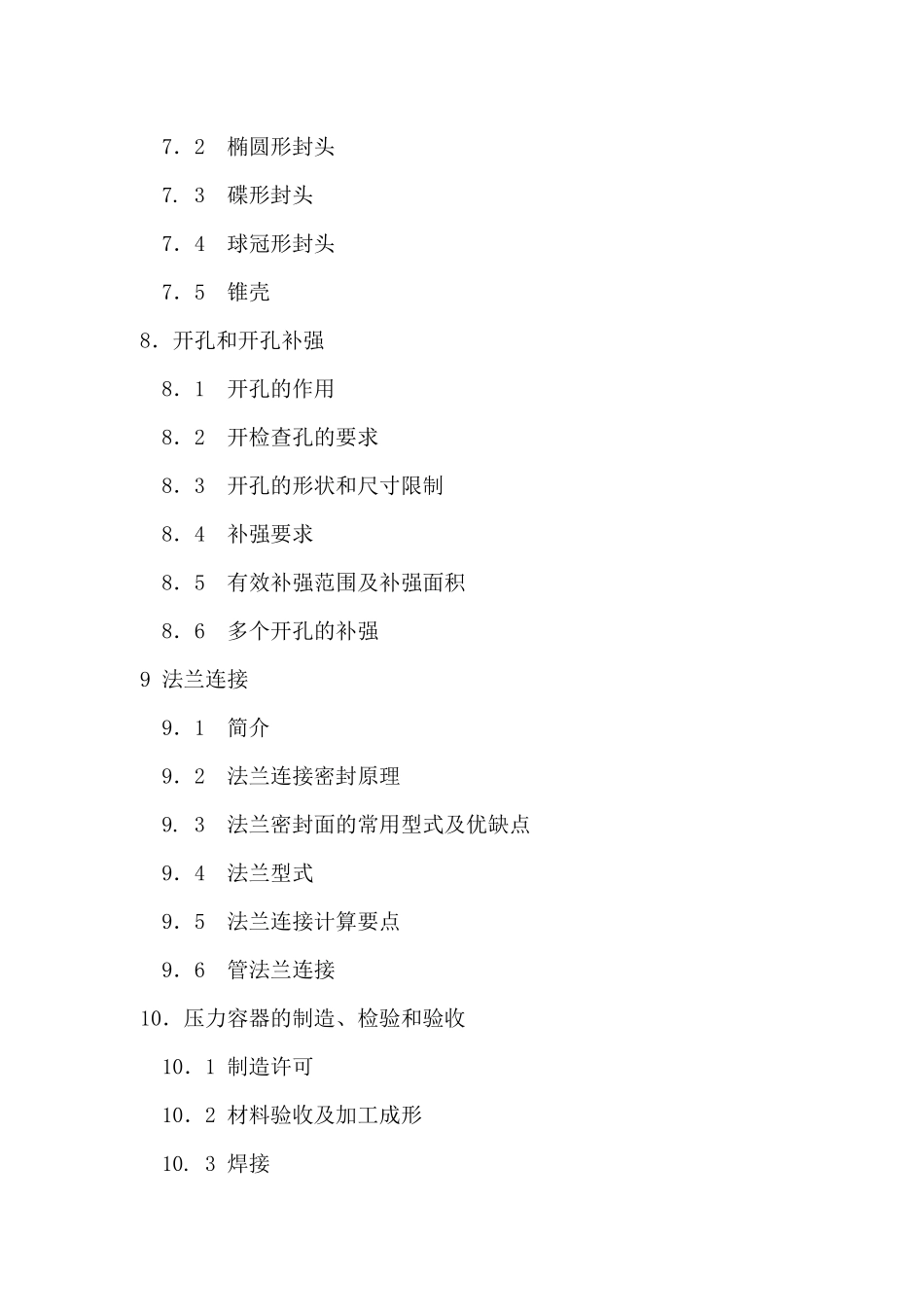

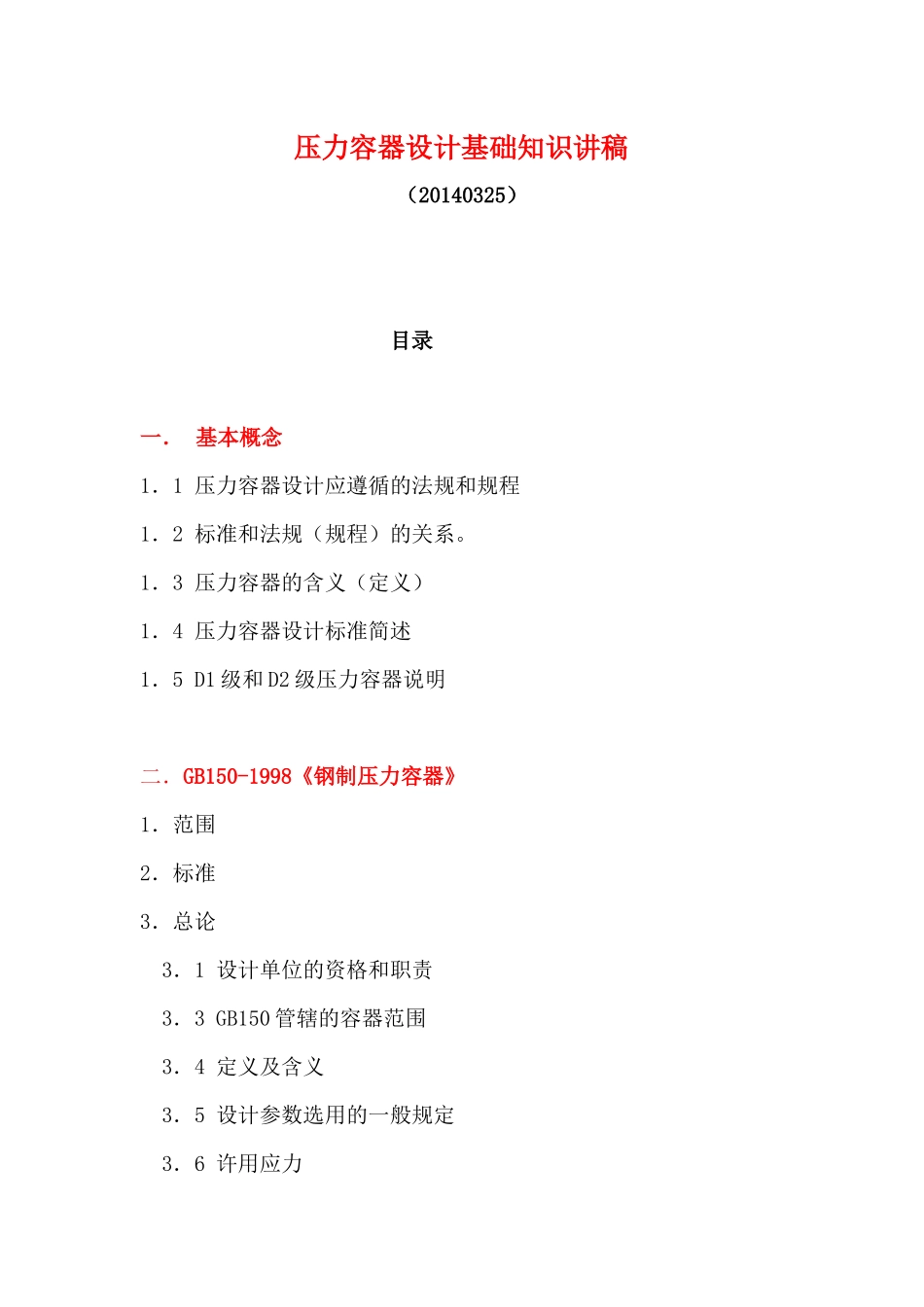

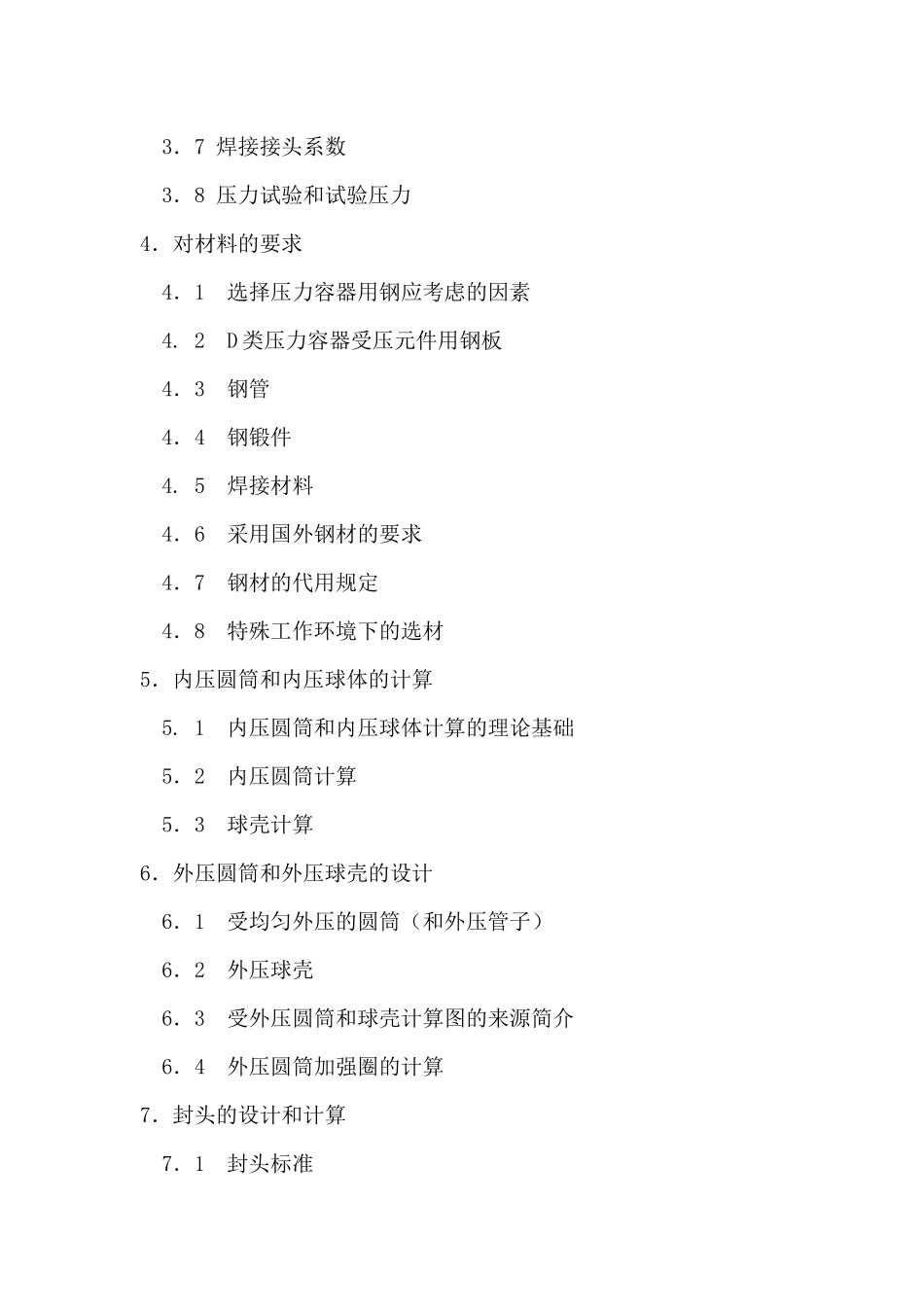

压力容器设计基础知识讲稿（20140325）目录一．基本概念1．1压力容器设计应遵循的法规和规程1．2标准和法规（规程）的关系。1．3压力容器的含义（定义）1．4压力容器设计标准简述1．5D1级和D2级压力容器说明二．GB150-1998《钢制压力容器》1．范围2．标准3．总论3．1设计单位的资格和职责3．3GB150管辖的容器范围3．4定义及含义3．5设计参数选用的一般规定3．6许用应力3．7焊接接头系数3．8压力试验和试验压力4．对材料的要求4．1选择压力容器用钢应考虑的因素4.2D类压力容器受压元件用钢板4．3钢管4．4钢锻件4.5焊接材料4．6采用国外钢材的要求4．7钢材的代用规定4．8特殊工作环境下的选材5．内压圆筒和内压球体的计算5.1内压圆筒和内压球体计算的理论基础5．2内压圆筒计算5．3球壳计算6．外压圆筒和外压球壳的设计6．1受均匀外压的圆筒（和外压管子）6．2外压球壳6．3受外压圆筒和球壳计算图的来源简介6．4外压圆筒加强圈的计算7．封头的设计和计算7．1封头标准7．2椭圆形封头7.3碟形封头7．4球冠形封头7．5锥壳8．开孔和开孔补强8．1开孔的作用8．2开检查孔的要求8．3开孔的形状和尺寸限制8．4补强要求8．5有效补强范围及补强面积8．6多个开孔的补强9法兰连接9．1简介9．2法兰连接密封原理9.3法兰密封面的常用型式及优缺点9．4法兰型式9．5法兰连接计算要点9．6管法兰连接10．压力容器的制造、检验和验收10．1制造许可10．2材料验收及加工成形10.3焊接10．4D类压力容器热处理10．5试板和试样10．8无损检测10.9液压试验10．10容器出厂证明文件。11．安全附件和超压泄放装置11．1安全附件11．2超压泄放装置11．3压力容器的安全泄放量11．4安全阀三、GB151-1999《管壳式换热器》01简述02标准与GB150-1998《钢制压力容器》的关系。03基本章节1适用范围2组成3型号表示法4有关参数的确定5焊接接头系数6试验压力和试验温度7其它要点8管板计算9制造、检验与验收四、附录受内压薄壁容器的应力分析目录1．薄壁旋转壳体的几何概念和基本假设1．1几何概念1．2薄壁壳体的基本假设2薄壁圆筒的应力分析2．1轴向应力的计算2．2环向应力的计算3旋转薄壁容器的应力分析3．1薄壁壳体的一般方程式3．2经向应力σ1和环向应力σ2的计算4．应用举例4．1圆筒形壳体4．2球壳4．3椭球壳（椭圆封头）4．4锥形壳（锥形封头）4，5薄壁圆环（弯管段）压力容器设计基本知识（讲稿）一．基本概念1．1压力容器设计应遵循的法规和规程1）《特种设备安全监察条例》（本文简称《条例》），是国务院2003年3月11日公布的条例，条例自2003年6月1日起施行。原《锅炉压力容器安全监察暂行条例》同时废止。2）《压力容器安全技术监察规程》（本文简称《容规》），此《容规》自2000年1月1日起正式实施。在安全监察中，包括的七个环节是：设计、制造、安装、使用、检验、改造和修理。此规程与《条例》有不一致之处，应按《条例》的内容修改。3）《压力容器压力管道设计单位资格许可与管理规则》，此规则自2003年1月1日起实施。1．2标准和法规（规程）的关系。《容规》第4条规定，压力容器的设计、制造（组焊）、安装、使用、检修、修理和改造，均应严格执行本规程的规定；第5条规定：本规程是压力容器质量监督和安全监察的基本要求，有关压力容器标准、部门规章、企事业单位规定等，如果与本规程的规定相抵触时，应以本规程为准。GB150总论第3.1条规定：容器的设计、制造、检验和验收除必须符合本标准规定外，还应遵守国家颁布的有关法令、法规和规章。因此，当标准与法规或规程有不一致时，应按法规（和规程）的规定执行。1．3压力容器的含义（定义）根据《条例》第八十八条中的规定，压力容器用语的含义是：“压力容器，是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或等于0.1MPa（表压），且压力与容积的乘积大于或等于2.5MPa·L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器；盛装公称工作压力大于或等于0.2MPa（表压），且压力与容积的乘积大于或等于1.0MPa·L的气体液化气体和标准沸点等于或者低于60℃液体的气瓶；氧舱等。”1．4压力容器设计标...
