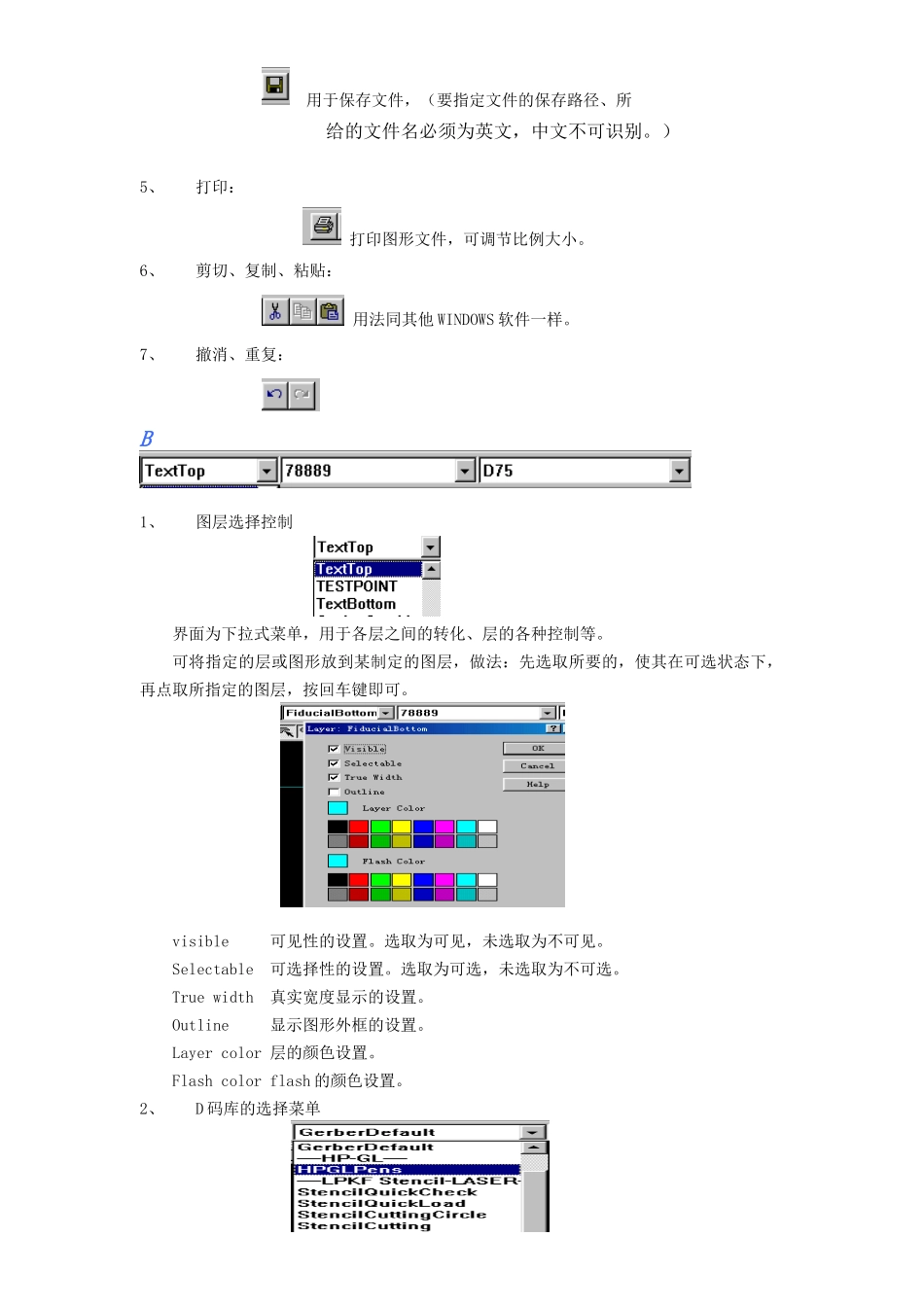

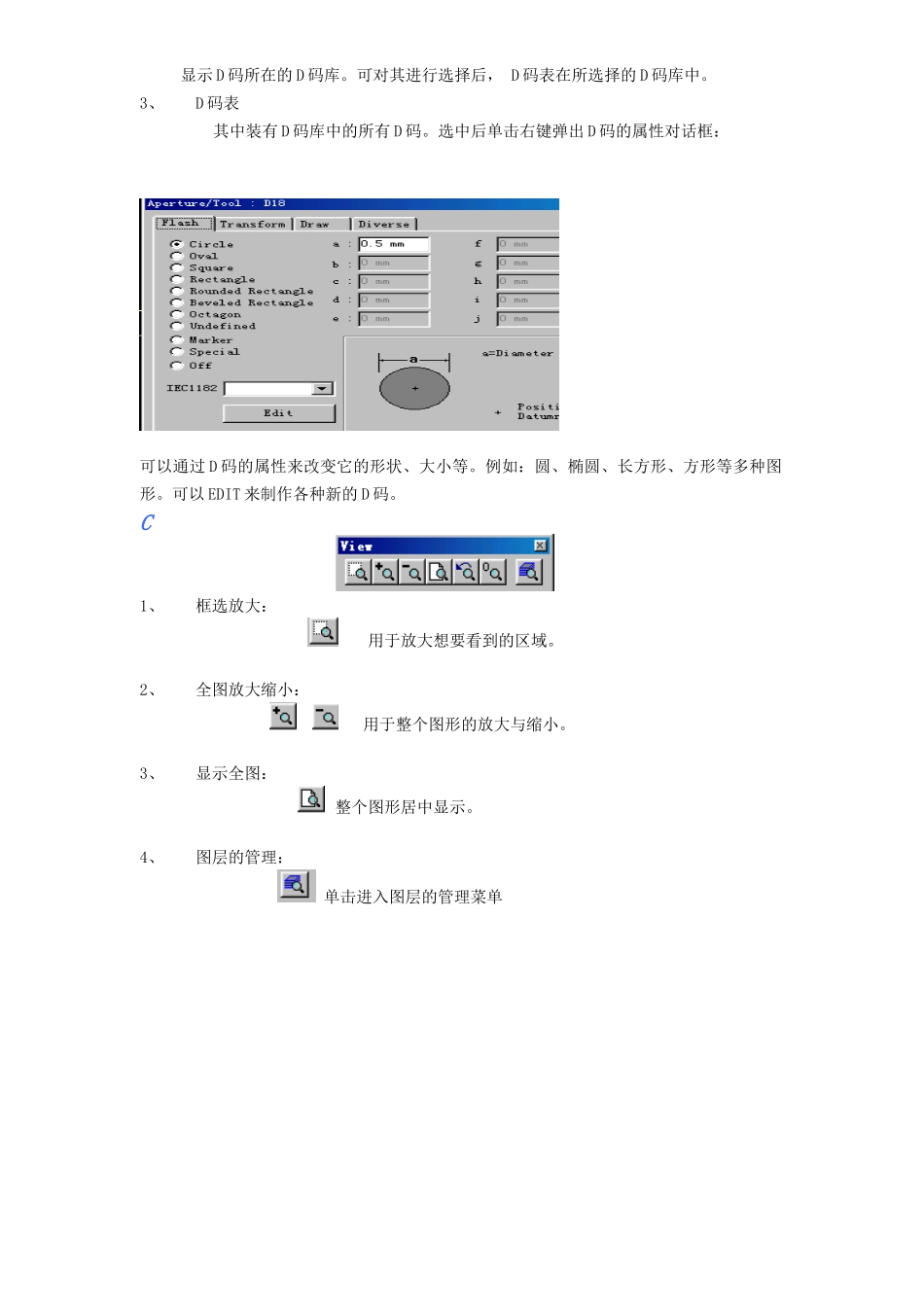

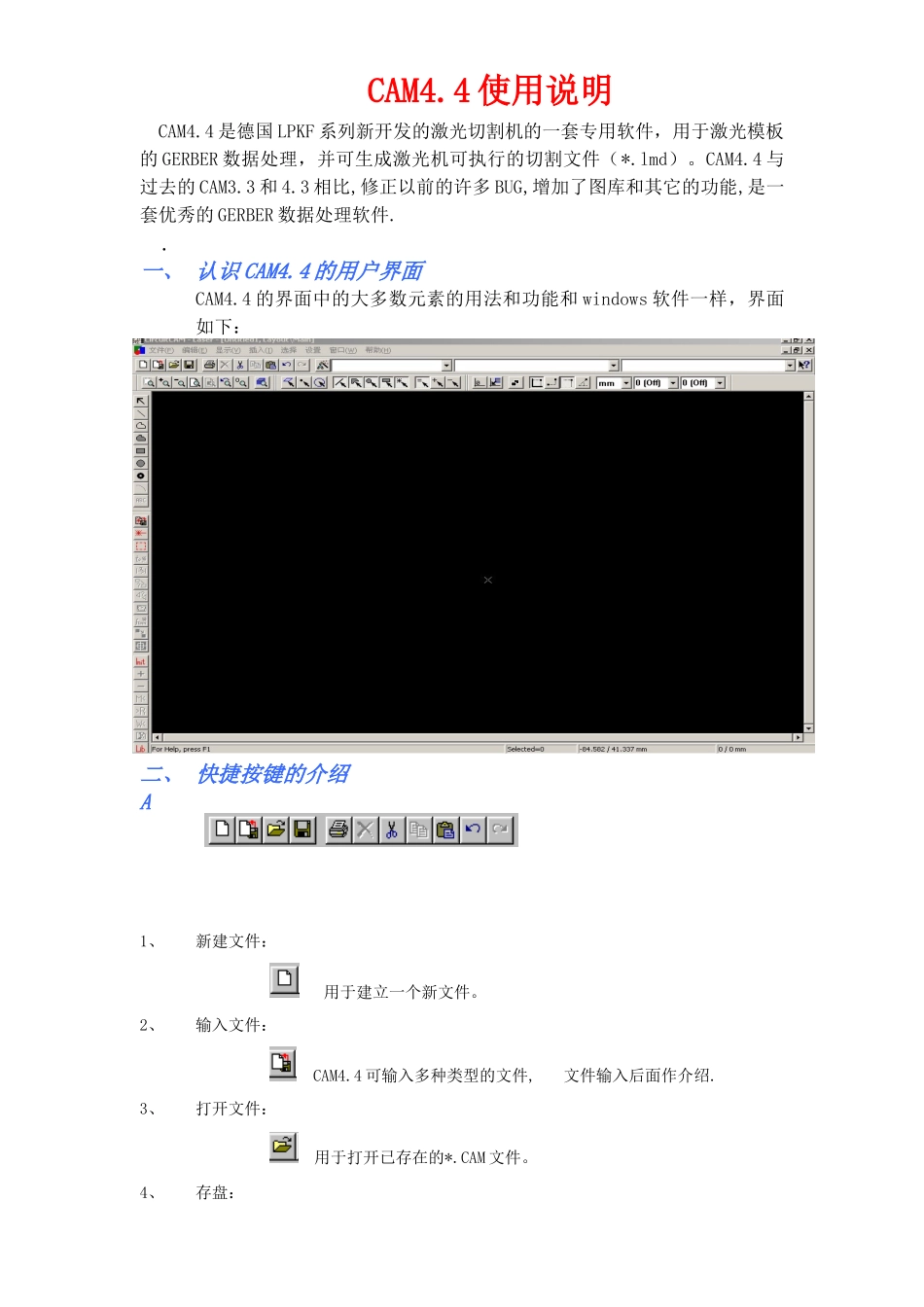

CAM4.4使用说明CAM4.4是德国LPKF系列新开发的激光切割机的一套专用软件，用于激光模板的GERBER数据处理，并可生成激光机可执行的切割文件（*.lmd）。CAM4.4与过去的CAM3.3和4.3相比,修正以前的许多BUG,增加了图库和其它的功能,是一套优秀的GERBER数据处理软件..一、认识CAM4.4的用户界面CAM4.4的界面中的大多数元素的用法和功能和windows软件一样，界面如下：二、快捷按键的介绍A1、新建文件：用于建立一个新文件。2、输入文件：CAM4.4可输入多种类型的文件,文件输入后面作介绍.3、打开文件：用于打开已存在的*.CAM文件。4、存盘：用于保存文件，（要指定文件的保存路径、所给的文件名必须为英文，中文不可识别。）5、打印：打印图形文件，可调节比例大小。6、剪切、复制、粘贴：用法同其他WINDOWS软件一样。7、撤消、重复：B1、图层选择控制界面为下拉式菜单，用于各层之间的转化、层的各种控制等。可将指定的层或图形放到某制定的图层，做法：先选取所要的，使其在可选状态下，再点取所指定的图层，按回车键即可。visible可见性的设置。选取为可见，未选取为不可见。Selectable可选择性的设置。选取为可选，未选取为不可选。Truewidth真实宽度显示的设置。Outline显示图形外框的设置。Layercolor层的颜色设置。Flashcolorflash的颜色设置。2、D码库的选择菜单显示D码所在的D码库。可对其进行选择后，D码表在所选择的D码库中。3、D码表其中装有D码库中的所有D码。选中后单击右键弹出D码的属性对话框：可以通过D码的属性来改变它的形状、大小等。例如：圆、椭圆、长方形、方形等多种图形。可以EDIT来制作各种新的D码。C1、框选放大：用于放大想要看到的区域。2、全图放大缩小：用于整个图形的放大与缩小。3、显示全图：整个图形居中显示。4、图层的管理：单击进入图层的管理菜单用于图层新建。删除图层。（所删除图层必须为空层，否则不可删除）图形控制，上面已说明。（B.1）重新命名图层。ORDER下面的数字表明显示的优先级别1为最高2次之USDE表明该层有没有用到即可判断该层有没有东西。C1、选取同一层：用于选取同一层的所有图形。2、选取同一D码：选取所有的相同D码的图形。3、全部图形的选取：选取所有的可选取的图形。4、可选控制：线、填充多边形、圆、填充长方形、D码。点取凹进去为可选状态，凸出为不可选状态。5、点选控制：单选、连选（加）、减选。D1、定零点：指定坐标为零点。2、移动某层到零点：移动指定的层到零点，首先必须点取指顶层中要移动到零点的坐标点。再点取图标执行命令。3、单位的转化：设有公制：MM、UM和英制：INCH、MIL。4、栅格大小的设置：通常的情况下不去设置E1、无命令状态；此图标下凹为无命令运行。2、画图命令：3、用于画直线、用于画多边形、用于画填充多多边形、用于画矩形、用于画圆。4、添加文字：用于在文件中添加文字（只能是英文）F1、输出切割线文件：用于输出切割线文件。2、生成切割线文件：用于生成切割线文件，通常设置为对SOLDERPASTETOP层生成通孔，FIDUCIALTOP层生成半刻线。是否是圆弧进刀。打钩为圆弧进刀，否则为直线进刀通过该项调整激光束的直径。TURBOCUT对圆的计算设置,选中此项则圆的切割线无直线进刀口.MARK点计算在JOB菜单中选取STENCILDEFAULTFILLFIDUCIALSTOP,将GRID设置成0.02MM.清除目的层X方向平行填充Y方向平行填充XY方向交叉填充同心圆填充3、生成STENCIL的外框：点取进入属性对话框可设置外框的大小即X，Y的长度。圆的大小RADIUS。框中心的标志CENTERMARK一般的情况下选取WHOLEOUTLINE。CENTEREDONLINE居中的基层，DESTINATIONLAYER生成的外框所放的层。GLUEHOLES外边孔设置：ENABLELAYER外边孔所放的层为下拉式菜单。APERTURE边孔的形状，通常为CIRCLE。NO.OFROW为边孔的行数，HOLEDIAMETER为边孔的大小。DISTANCE为排列的距离。通常设置为NO.OFROW=1、HOLEDIAMETER=２、DISTANCE=５。4、给定D码、对比D码给指定的图形以D码。对比出给定D码相同的图形并赋予相同的D码。5、图形的面积对指定图形进行面积命令。单击进入可分为百分比和绝对面积，在+X，+Y，-X，-Y的方向上进行伸缩，输入正数为增加，输入负...
