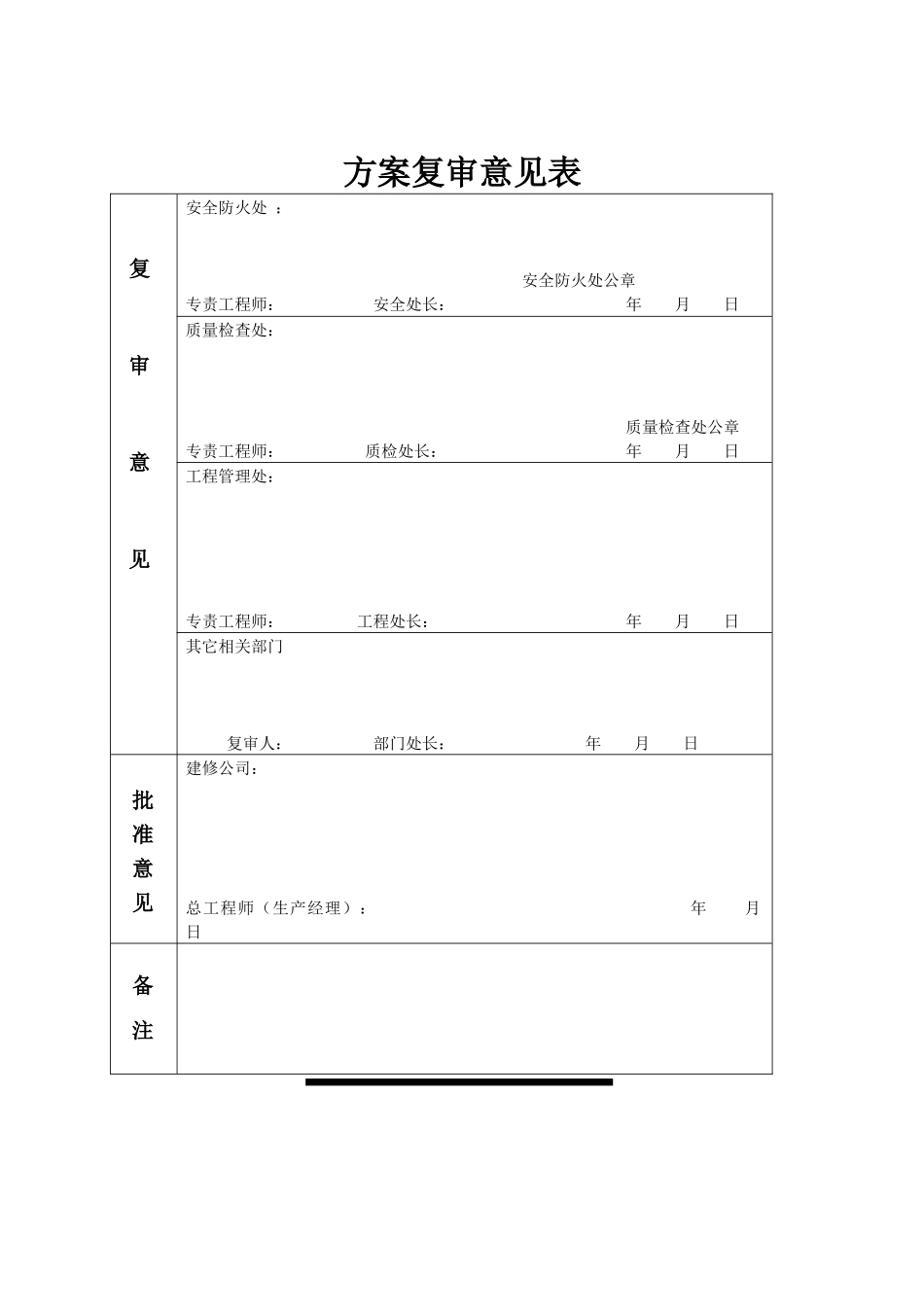

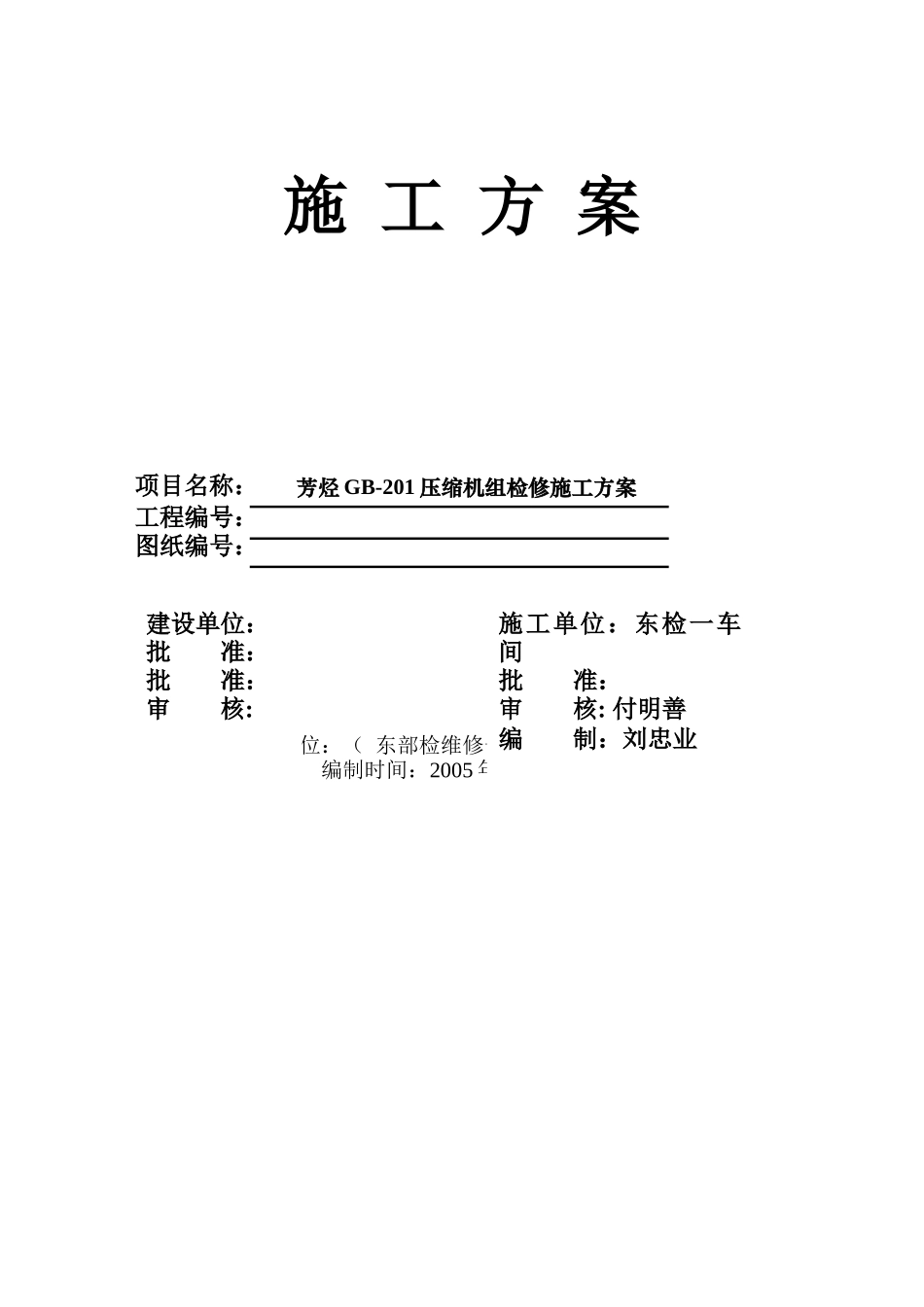

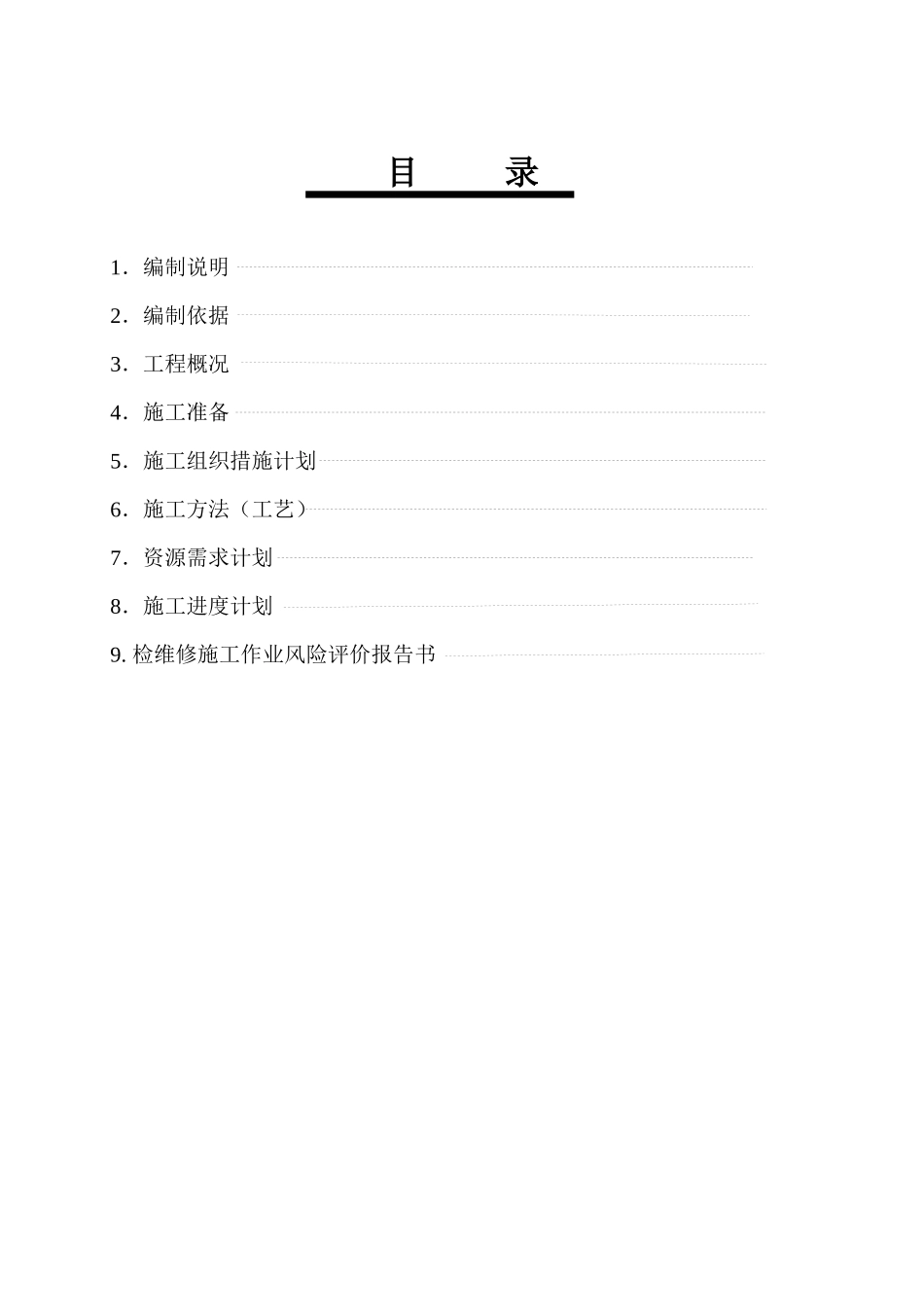

施工方案项目名称：芳烃GB-201压缩机组检修施工方案工程编号：图纸编号：编制单位：（东部检维修一车间）项目经理部编制时间：2005年09月30日施工单位：东检一车间批准：审核:付明善编制：刘忠业建设单位：批准：批准：审核:方案复审意见表复审意见安全防火处：安全防火处公章专责工程师：安全处长：年月日质量检查处：质量检查处公章专责工程师：质检处长：年月日工程管理处：专责工程师：工程处长：年月日其它相关部门复审人：部门处长：年月日批准意见建修公司：总工程师（生产经理）：年月日备注目录1．编制说明2．编制依据3．工程概况4．施工准备5．施工组织措施计划6．施工方法（工艺）7．资源需求计划8．施工进度计划9.检维修施工作业风险评价报告书编制说明本施工方案是为联合芳烃车间GB-201压缩机组计划检修而编制的。该机组是炼油厂芳烃车间的重要设备之一。它由凝汽式汽轮机（C5-CR5）和压缩机（BCH606）组成。现已进入检修期，计划在停车期间对其进行大修，本次检修的好坏直接关系到主体厂的正常生产与经济效益。所以，施工人员必须按照本施工方案施工，如有疑义，可向有关人员及车间领导提出共同研究，寻找更好方法完成本次施工任务。编制依据1、炼油厂设备检修规程。2、日本日立公司提供的压缩机图纸资料。3、日本日立公司提供的汽轮机图纸资料。4、炼油厂机动科及芳烃车间的有关规定及要求。工程概况GB-201是芳烃装置重整单元循环氢压缩机组，是整套装置的核心设备。本机组是由汽轮机和BCH型离心式压缩机构成的，生产厂家为日本日立公司。本次检修，我车间需对压缩机组汽轮机、压缩机进行解体检查、检修，调整各部间隙，机组找正，汽轮机转子检查，压缩机干气密封检查清洗除垢等，以及汽轮泵解体检修、漏项处理检修等工作。本机组为芳烃车间的重要设备，施工人员必须对机组进行认真细致的检查维修。施工准备一、人员组织准备：负责人：刘松海郭军付明善刘德贵刘国春施工技术组：刘忠业崔丽安全员：黄文莱材料员；姜贵新施工班组：钳工四班钳工五班综合班二、技术准备1、压缩机⑴型号：BCH606⑵额定功率：2170KW⑶额定转速：7950rpm⑷工作介质：氢气⑸入口压力：0.34MPa⑹出口压力：0.66MPa⑺入口温度：40℃⑻出口温度：108℃⑼第一临界转速：4200rpm⑽第二临界转速：10500rpm2、汽轮机（卧式凝汽式汽轮机）⑴型号：C5-CR5⑵额定功率：2170KW⑶额定转速：7950rpm⑷入口蒸汽压力：最大3.2Mpa最小2.8Mpa正常3.0Mpa⑸入口蒸汽温度：最大425℃最小395℃正常410℃⑹排汽压力20KPa⑺蒸汽消耗：10510kg/h⑻第一临界转速：4420rpm（无第二、三临界转速）为使本次检修安全、高效、低耗、文明地完成，特编写本施工方案，并为检修人员准备了相关的图纸资料，以备参考查验三、材料准备：1、砂布100张2、金相砂纸40张3、破布50KG4、塑料布40米5、锯条40根6、抗咬合剂3瓶7、乐泰587胶5管8、乐泰755清洗剂3瓶9、白面10KG10、白布5米11、耐油胶皮δ=32米212、白钢皮δ=0.5、0.3、0.2、0.1、0.05各1KG13、电焊条J422φ3.25KG14、白钢焊条A302φ3.24KG15、铁线8#20KG16、松动液8瓶17、润滑脂5KG18、镀锌板δ=0.54米219、冷轧板δ=22米220、圆钢φ4010米21、钢管φ5715米22、钢管φ8918米23、四氟料φ806KG24、尼龙料φ202KG25、铅丝δ=0.752卷26、棉手套10付27、砂轮片φ100、φ150各5片28、无齿锯片φ4002片29、钢板δ=202米230、石棉板δ=34米2四、工机具准备1、钳工常用工机具准备。2、电、气焊工机具准备。3、起重器具准备。4、手砂轮、手电转准备。5、量具、检测器具的准备。五、现场施工准备1、施工前，对工机具检查，应完好无损。2、转子支架、垫壳体的道木应在检修前运至现场3吨货车1台班；3、工机具材料提前运至现场，锁在工具箱内。施工技术组织措施计划一、质量要求及保证措施1、机组在解体检修前必须切断与机体影响的所有电源，拆掉与机体联接的各仪表线路接头等，并做好拆前的标记以备在安装中校验。2、关闭所有与机体联接的管线阀门在机体出入口年加装盲板，打开机体各部放空阀，并进行气体置换，进行气体测爆分析合格后方可进行施工。3、认真做好文明检修，保证施工现场...
