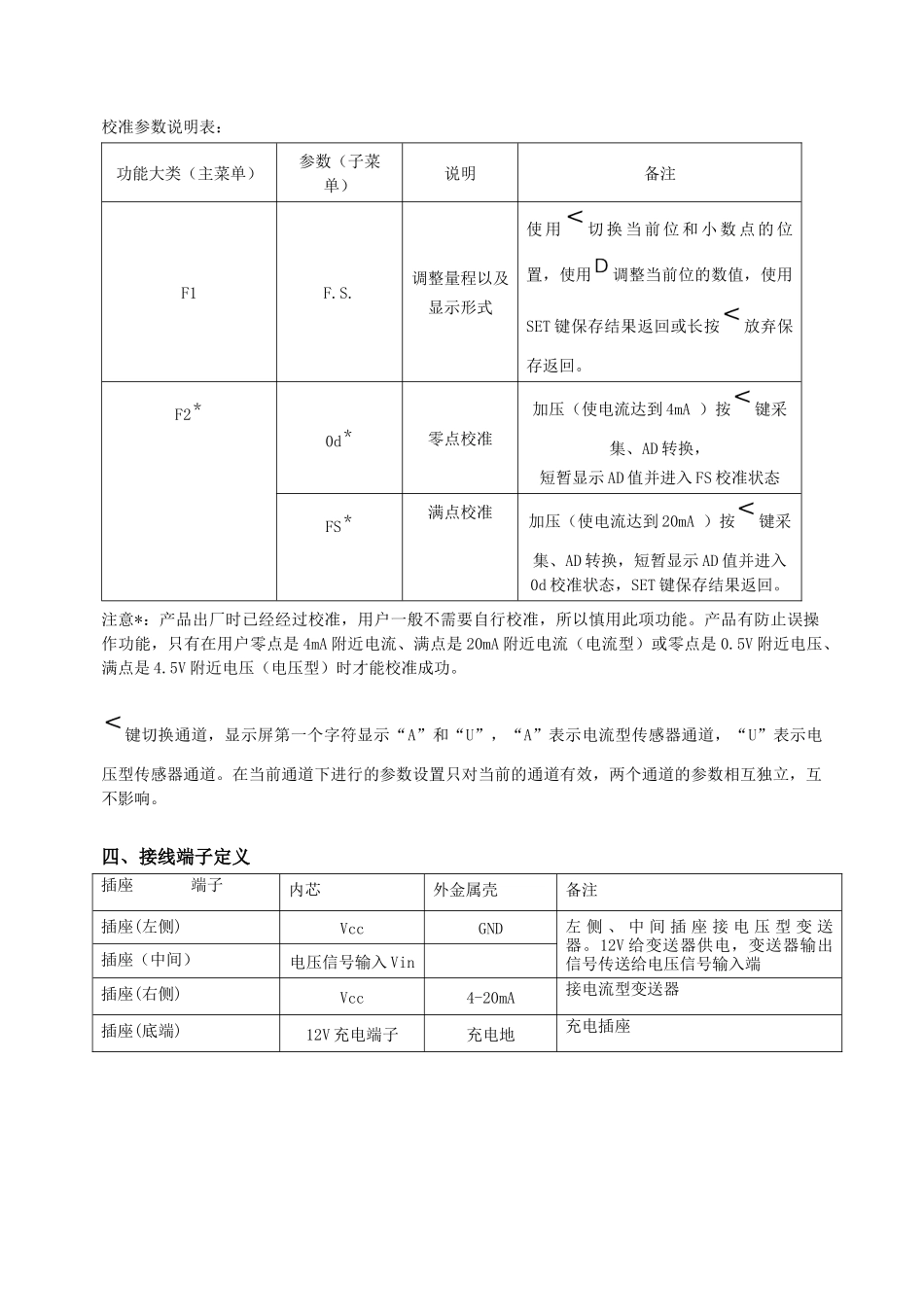

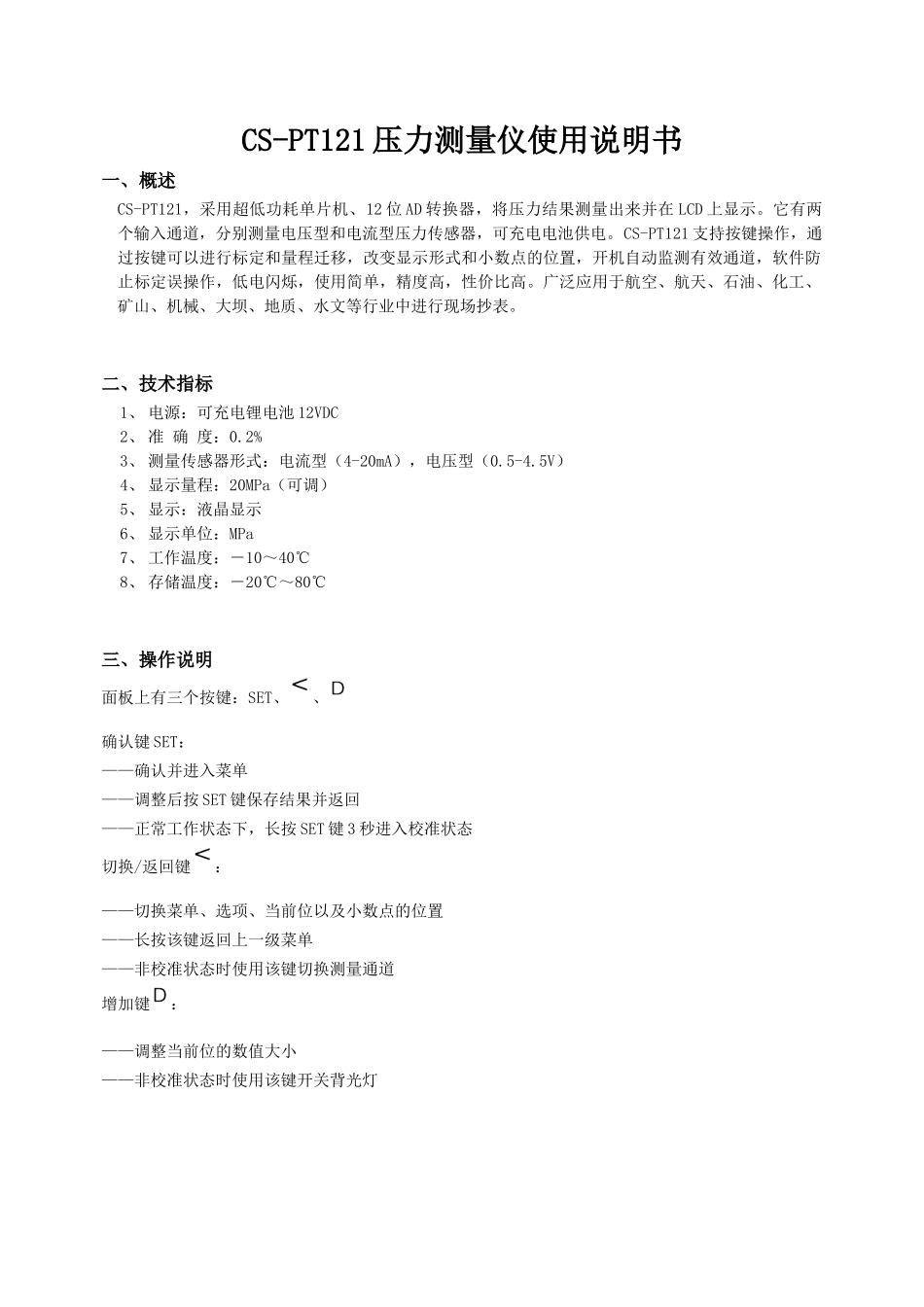

CS-PT121压力测量仪使用说明书一、概述CS-PT121，采用超低功耗单片机、12位AD转换器，将压力结果测量出来并在LCD上显示。它有两个输入通道，分别测量电压型和电流型压力传感器，可充电电池供电。CS-PT121支持按键操作，通过按键可以进行标定和量程迁移，改变显示形式和小数点的位置，开机自动监测有效通道，软件防止标定误操作，低电闪烁，使用简单，精度高，性价比高。广泛应用于航空、航天、石油、化工、矿山、机械、大坝、地质、水文等行业中进行现场抄表。二、技术指标1、电源：可充电锂电池12VDC2、准确度：0.2%3、测量传感器形式：电流型（4-20mA），电压型（0.5-4.5V）4、显示量程：20MPa（可调）5、显示：液晶显示6、显示单位：MPa7、工作温度：－10～40℃8、存储温度：－20℃～80℃三、操作说明面板上有三个按键：SET、、确认键SET：——确认并进入菜单——调整后按SET键保存结果并返回——正常工作状态下，长按SET键3秒进入校准状态切换/返回键：——切换菜单、选项、当前位以及小数点的位置——长按该键返回上一级菜单——非校准状态时使用该键切换测量通道增加键：——调整当前位的数值大小——非校准状态时使用该键开关背光灯校准参数说明表：功能大类（主菜单）参数（子菜单）说明备注F1F.S.调整量程以及显示形式使用切换当前位和小数点的位置，使用调整当前位的数值，使用SET键保存结果返回或长按放弃保存返回。F2＊0d＊零点校准加压（使电流达到4mA）按键采集、AD转换，短暂显示AD值并进入FS校准状态FS＊满点校准加压（使电流达到20mA）按键采集、AD转换，短暂显示AD值并进入0d校准状态，SET键保存结果返回。注意*：产品出厂时已经经过校准，用户一般不需要自行校准，所以慎用此项功能。产品有防止误操作功能，只有在用户零点是4mA附近电流、满点是20mA附近电流（电流型）或零点是0.5V附近电压、满点是4.5V附近电压（电压型）时才能校准成功。键切换通道，显示屏第一个字符显示“A”和“U”，“A”表示电流型传感器通道，“U”表示电压型传感器通道。在当前通道下进行的参数设置只对当前的通道有效，两个通道的参数相互独立，互不影响。四、接线端子定义插座端子内芯外金属壳备注插座(左侧)VccGND左侧、中间插座接电压型变送器。12V给变送器供电，变送器输出信号传送给电压信号输入端插座（中间）电压信号输入Vin插座(右侧)Vcc4-20mA接电流型变送器插座(底端)12V充电端子充电地充电插座五、外形图CS-PT121压力测量仪陕制:00000443号SETPOWER西安中星测控有限公司中星R：左侧插座：中间插座：右侧插座：充电插座图1CS-PT121外形图六、充电当显示屏上的数字开始闪烁时，表明电池的电量低。充电连接示意图如图2所示。充电指示灯由红变绿表明充电结束（首次使用充电预计需要12小时，以后每次充电预计需要8小时）。图2CS-PT121充电连线示意图七、注意事项1)该产品非防爆型产品，请不要将其使用在有危险介质的环境中；2)禁止将任何一个端子的内芯和外壳短接；3)请不要自行拆装本产品，如有需要请及时与我公司联系。
