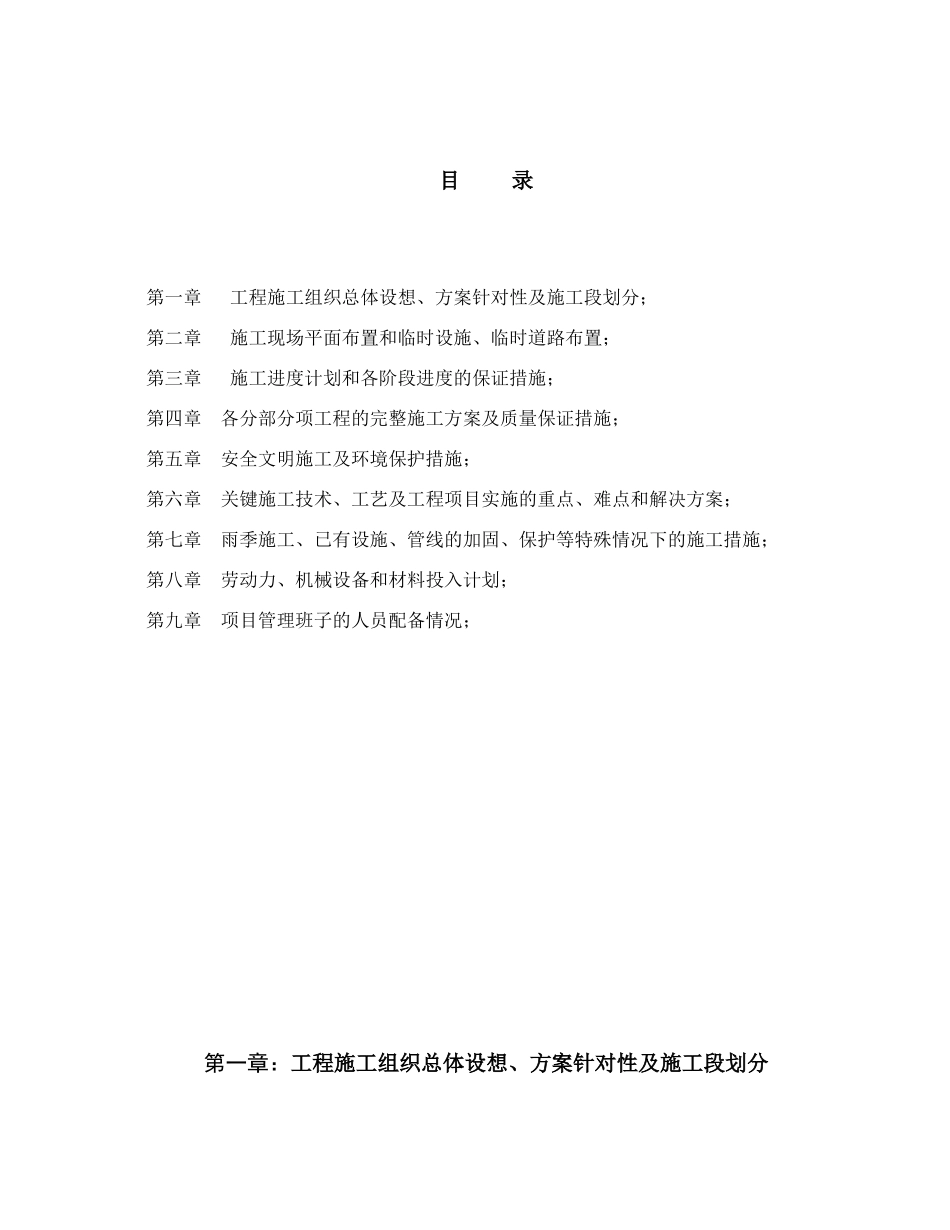

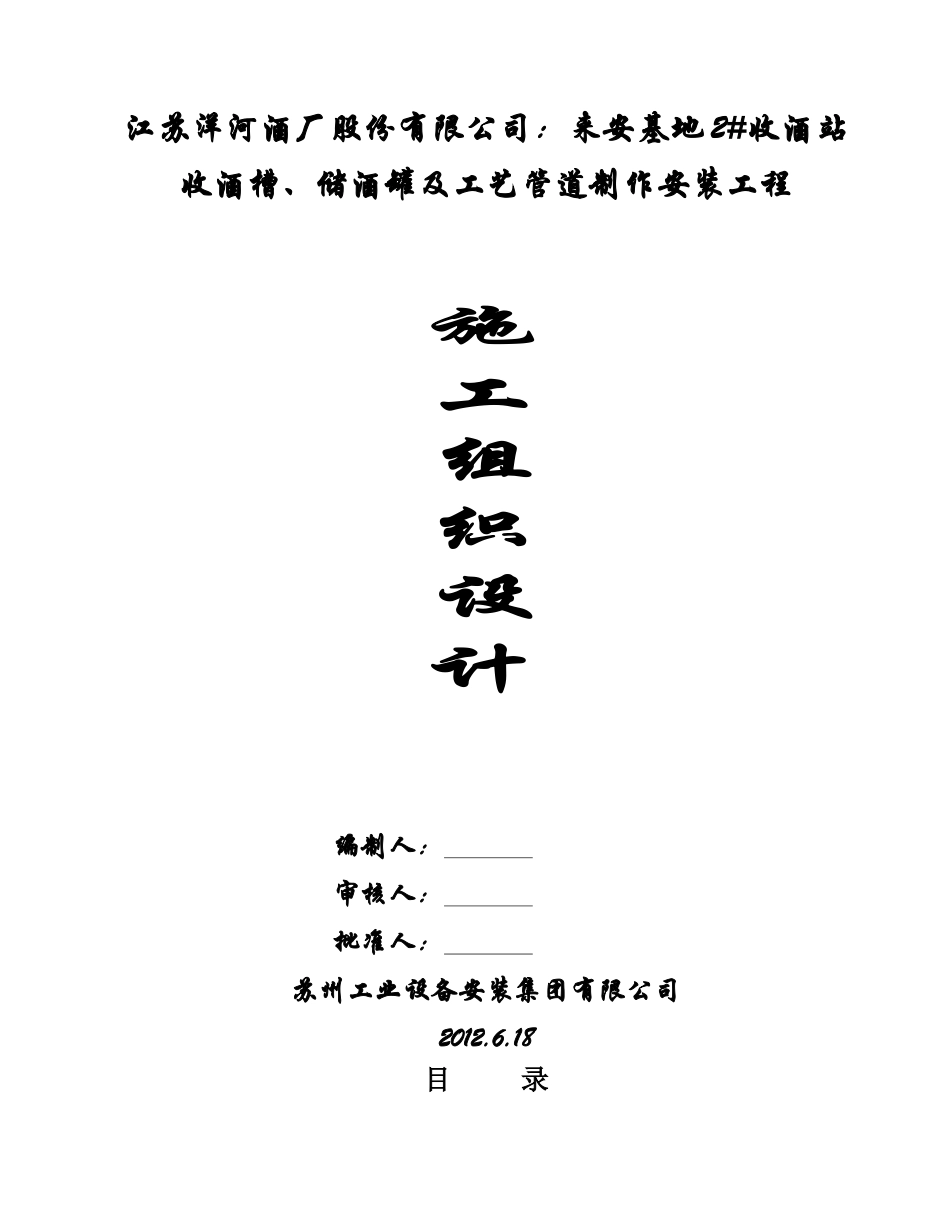

江苏洋河酒厂股份有限公司：来安基地2#收酒站收酒槽、储酒罐及工艺管道制作安装工程施工组织设计编制人：审核人：批准人：苏州工业设备安装集团有限公司2012.6.18目录一、施工组织设计………………………………………………………………1二、项目管理机构配备情况……………………………………………………42一、施工组织设计目录第一章工程施工组织总体设想、方案针对性及施工段划分；第二章施工现场平面布置和临时设施、临时道路布置；第三章施工进度计划和各阶段进度的保证措施；第四章各分部分项工程的完整施工方案及质量保证措施；第五章安全文明施工及环境保护措施；第六章关键施工技术、工艺及工程项目实施的重点、难点和解决方案；第七章雨季施工、已有设施、管线的加固、保护等特殊情况下的施工措施；第八章劳动力、机械设备和材料投入计划；第九章项目管理班子的人员配备情况；第一章：工程施工组织总体设想、方案针对性及施工段划分１.１工程概述：江苏洋河酒厂股份有限公司来安基地2#收酒站收酒罐、储酒罐及工艺管道等制作安装工程包含300T酒罐、50T酒罐和2T收酒槽、2T计量罐及灌区管道安装，是一个综合性的项目。项目中包含了罐体制作安装、管道安装、仪表电气安装。项目工期段，牵涉到多个专业的交叉施工作业，所以要求施工时合理的划分施工阶段，通过阶段性的控制时间和质量来控制整个项目的工期和质量。整个项目施工的重点及工期关键是厂内制作的2T收酒槽、计量罐及现场制作的300T、50T酒罐及库区工艺管道的预制安装，故施工阶段的划分就以厂内制作2T收酒槽、计量罐及现场制作的300T、50T酒罐及库区工艺管道的预制安装施工为两条主线。从以下各方面介绍本项目的施工组织。1．２主要施工阶段划分为：厂内制作部分：2T收酒槽、计量罐采用在公司内制作，然后运至现场，吊装就位。现场施工部分：300T、50T酒罐及库区工艺管道的预制安装原材料采购阶段、设备附件、管道预制阶段、罐体现场组装焊接制造阶段、工艺管道安装阶段、系统清洗调试阶段。这些主线条的阶段划分既有自己的独立的管理控制程序，又和其他施工阶段互相配合有机的衔接交叉，从而保证项目的快速有序的运行。1．3施工特点：在独立的预制区实行流水线的工作流程，不仅把管道预制和酒罐设备预制分开，同时把不锈钢制作和碳钢制作分开，从而保证了不锈钢不会受到铁污染。对不同的零部件采用专业的设备和机具进行流水线批量生产，既保证了生产进度又能保证零部件的质量和精度。在组装阶段不论是酒罐组装还是预制好的管道组装都采用专业的组装工装具和胎具，不需在半成品上焊接临时的卡具就能快速美观的将半成品组装成高质量的成品。300T及50T酒罐安装形式采用龙门吊装架提升倒装式，在现场车间外制作场地制作封头。罐体吊装时，将吊装架置罐体基础就位区，先将上顶及上筒体吊装罐体直至组队成型。300T酒罐管道及收酒槽管道采用2支队伍平行操作，分别在各自区域施工，互不交叉，保证在总工期内完成。第二章：施工现场平面布置和临时设施、临时道路布置（见附图）临时用地表江苏洋河酒厂股份有限公司来安基地2#收酒车间工程用途面积（平方米）位置需用时间材料存放区51主体48天、管道54天（交叉进行）仓库18探伤室9开卷区300封头预制区120罐体临时预制区450靠近基础通道300办公室18合计126680天第三章：施工进度计划和各阶段进度的保证措施3．１计划开、竣工日期施工进度图我公司现在已经在江苏洋河酒厂股份有限公司完成了300T酒罐及管线制作共七期的安装工程，并在其他各大酒厂建造了多台300T以上的白酒罐及管线消防系统工程。有成熟的施工经验，有大量的人力和设备机具可供调配，我公司计划的开工日期为合同签订后土建场地具备施工条件交付之日前7天进场并在7天内完成预制场地内工装设备的准备和临时设施的布置。同时由于我公司长期从事储罐及工艺管线施工，有极其成熟可靠的材料供应链，我公司是上海宝钢直销用户，我公司能保证土建具备施工条件交付之日起第3天就有超过30%的酒罐钢板进场，并能够全方位地开展预制工作。在保证了人员和材料快速进场的同时，又保证了预制和安装在不同的场地上以流水线生产方...
