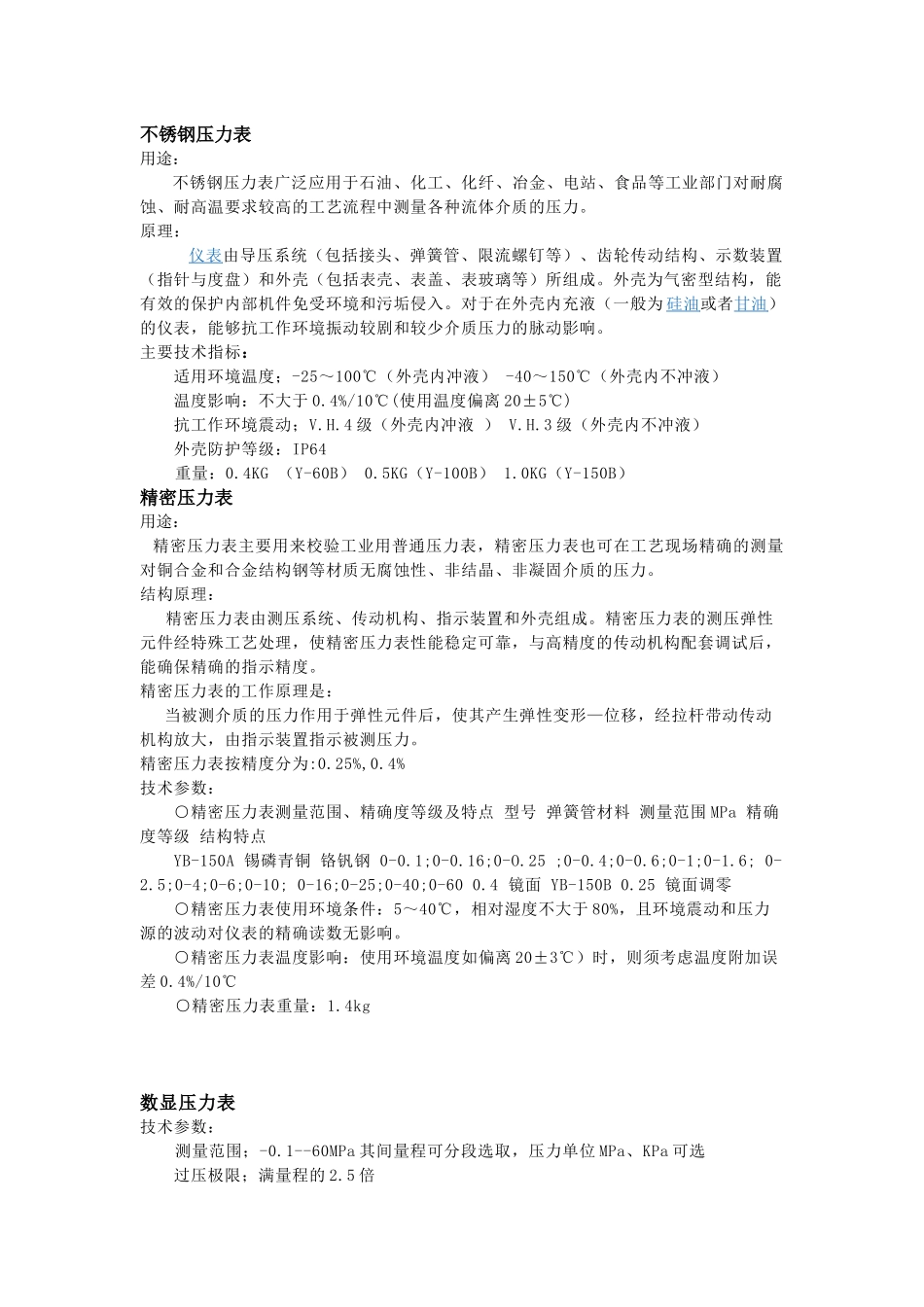

不锈钢压力表用途：不锈钢压力表广泛应用于石油、化工、化纤、冶金、电站、食品等工业部门对耐腐蚀、耐高温要求较高的工艺流程中测量各种流体介质的压力。原理：仪表由导压系统（包括接头、弹簧管、限流螺钉等）、齿轮传动结构、示数装置（指针与度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。外壳为气密型结构，能有效的保护内部机件免受环境和污垢侵入。对于在外壳内充液（一般为硅油或者甘油）的仪表，能够抗工作环境振动较剧和较少介质压力的脉动影响。主要技术指标：适用环境温度；-25～100℃（外壳内冲液）-40～150℃（外壳内不冲液）温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)抗工作环境震动；V.H.4级（外壳内冲液）V.H.3级（外壳内不冲液）外壳防护等级：IP64重量：0.4KG（Y-60B）0.5KG（Y-100B）1.0KG（Y-150B）精密压力表用途：精密压力表主要用来校验工业用普通压力表，精密压力表也可在工艺现场精确的测量对铜合金和合金结构钢等材质无腐蚀性、非结晶、非凝固介质的压力。结构原理：精密压力表由测压系统、传动机构、指示装置和外壳组成。精密压力表的测压弹性元件经特殊工艺处理，使精密压力表性能稳定可靠，与高精度的传动机构配套调试后，能确保精确的指示精度。精密压力表的工作原理是：当被测介质的压力作用于弹性元件后，使其产生弹性变形—位移，经拉杆带动传动机构放大，由指示装置指示被测压力。精密压力表按精度分为:0.25%,0.4%技术参数：○精密压力表测量范围、精确度等级及特点型号弹簧管材料测量范围MPa精确度等级结构特点YB-150A锡磷青铜铬钒钢0-0.1;0-0.16;0-O.25;0-0.4;0-0.6;0-1;0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-600.4镜面YB-150B0.25镜面调零○精密压力表使用环境条件：5～40℃，相对湿度不大于80%，且环境震动和压力源的波动对仪表的精确读数无影响。○精密压力表温度影响：使用环境温度如偏离20±3℃）时，则须考虑温度附加误差0.4%/10℃○精密压力表重量：1.4kg数显压力表技术参数：测量范围；-0.1--60MPa其间量程可分段选取，压力单位MPa、KPa可选过压极限；满量程的2.5倍精度等级；0.25、0.5、1.0FS显示精度；4位（LCD）工作电压；DC3V电池供电采样时间；出厂设定2.5秒/次（可按用户要求设定）适用介质；与陶瓷、不锈钢兼容的液体、气体介质温度；-40～85℃环境温度；-20～60℃-30～60℃安装螺纹；M20×1.5（特殊安装用户要求）电池寿命：5年（待机状态）抗过载：2倍FS用途：数显压力表是采用单片机控制的在线测量仪表。它采用电池长期供电方式、无需外接电源，安装使用方便。该系列数字压力表可用、绝压、差压的检测，其形式品种多样，分为普通型和防爆型，能满足各种测量需要。它从根本上克服了指针式压力表精度低、可靠性差、损坏率高等诸多缺点。尤其在腐蚀、振动等场所使用，更显其超凡性能。该产品经国家级计量部门、防爆部门检定合格，已在石油、化工、电力等领域得到广泛应用。特点：大屏幕；大屏幕液晶显示，读数直观清晰，适应环境温度宽。高精度；先进的微处理器技术，进口测控芯片，性能稳定精度高。低功耗；超低功耗智能控制，电、池连续使用二至三年。防腐蚀；整体不锈钢密封结构，适应腐蚀性介质环境。耐振动；器件防振处理，紧固组装，在振动场所正常使用；不锈钢差压表主要技术指标：1.差压的测量范围、公称工作压力、精确度等级及接头螺纹尺寸：2.导压系统及外壳等材质：3.外型及安装尺寸：见图1、图2、图34.使用环境温度：-40～70℃5.抗工作环境振动：V.H.3级6.重量：约1.5kg7.仪表外壳防护等级：IP548.仪表技术性能符合企业标准Q/YXBM831-1997《不锈钢差压表》用途：适用于化工、化钎、冶金、电力、核电等工业部门的工艺流程中测量各种液（气）体介质的差压、流量等参数。仪表结构全部采用不锈钢制成，其中的测量系统（双波纹管急连接部件）、导压系统（包括接头、导管等）采用特种结构设计合理、工艺先进、具有体积小、重量轻、稳定性好、使用寿命长、外观新颖、适应性强等优点。仪表接头的连接形式有平行式（可直接与三阀组连接）和斜式两种，能够适应不同客户的配套安装。双针双压（双管）差压表...
