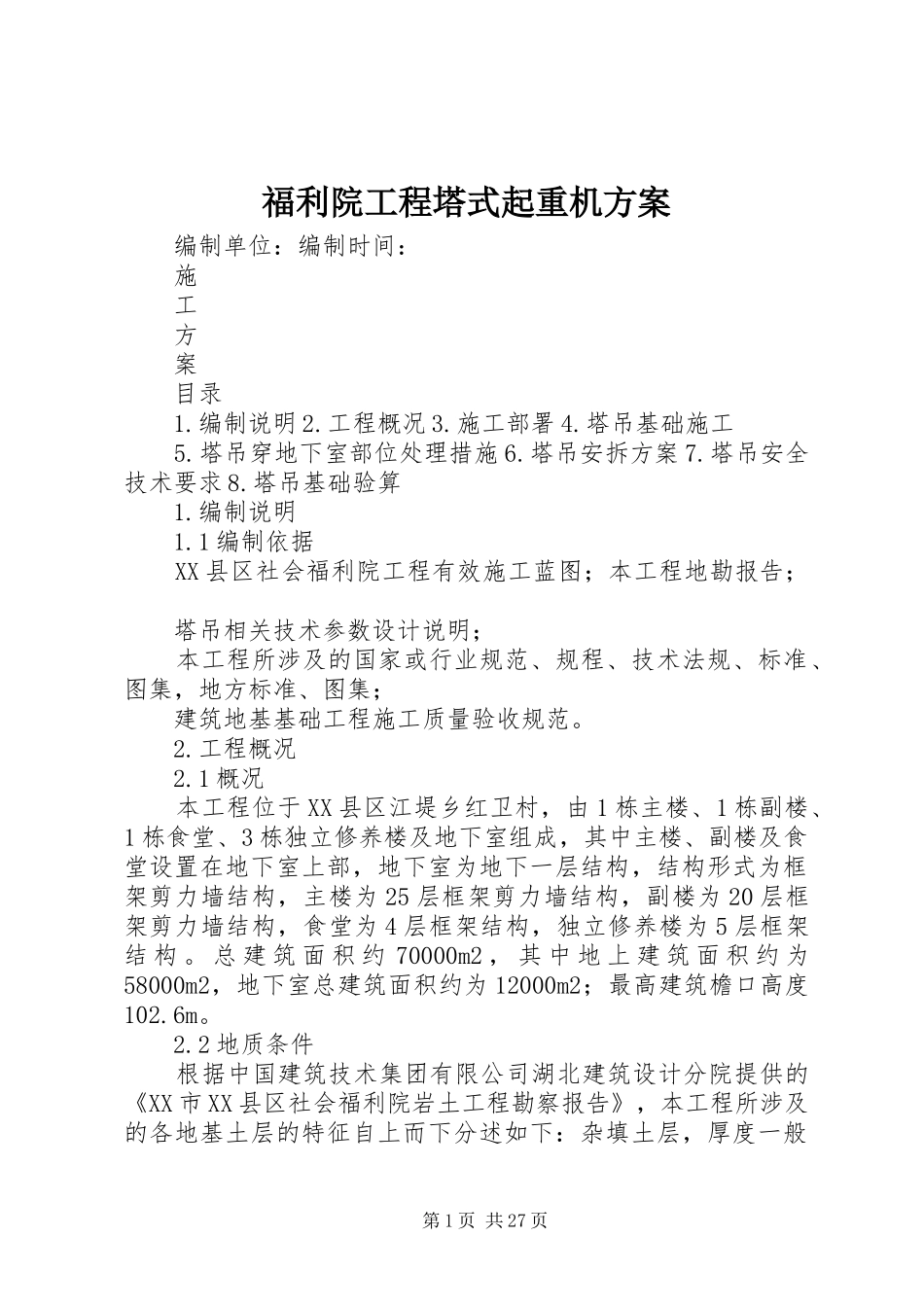

福利院工程塔式起重机实施方案_第1页
1/27

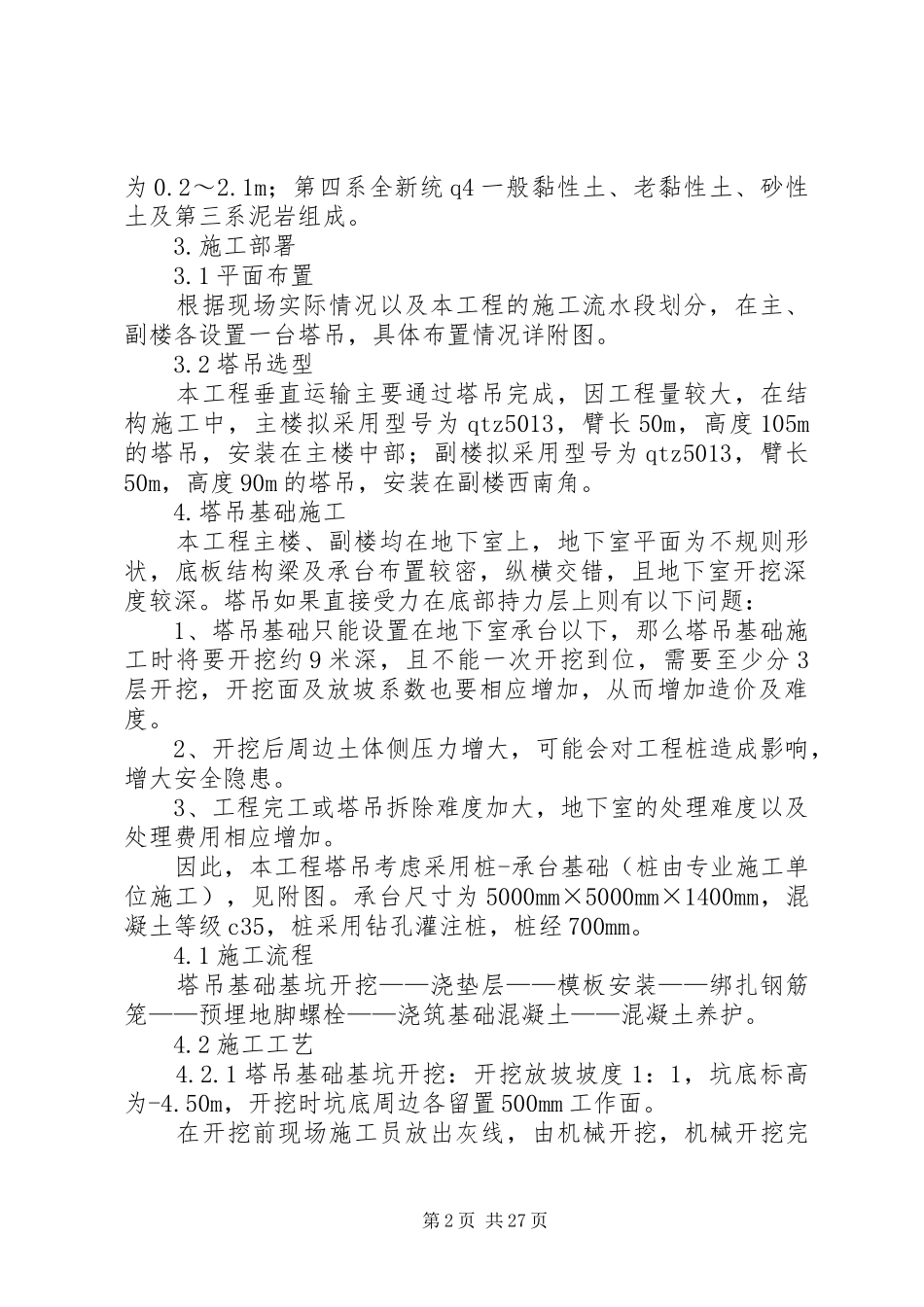

福利院工程塔式起重机实施方案_第2页
2/27

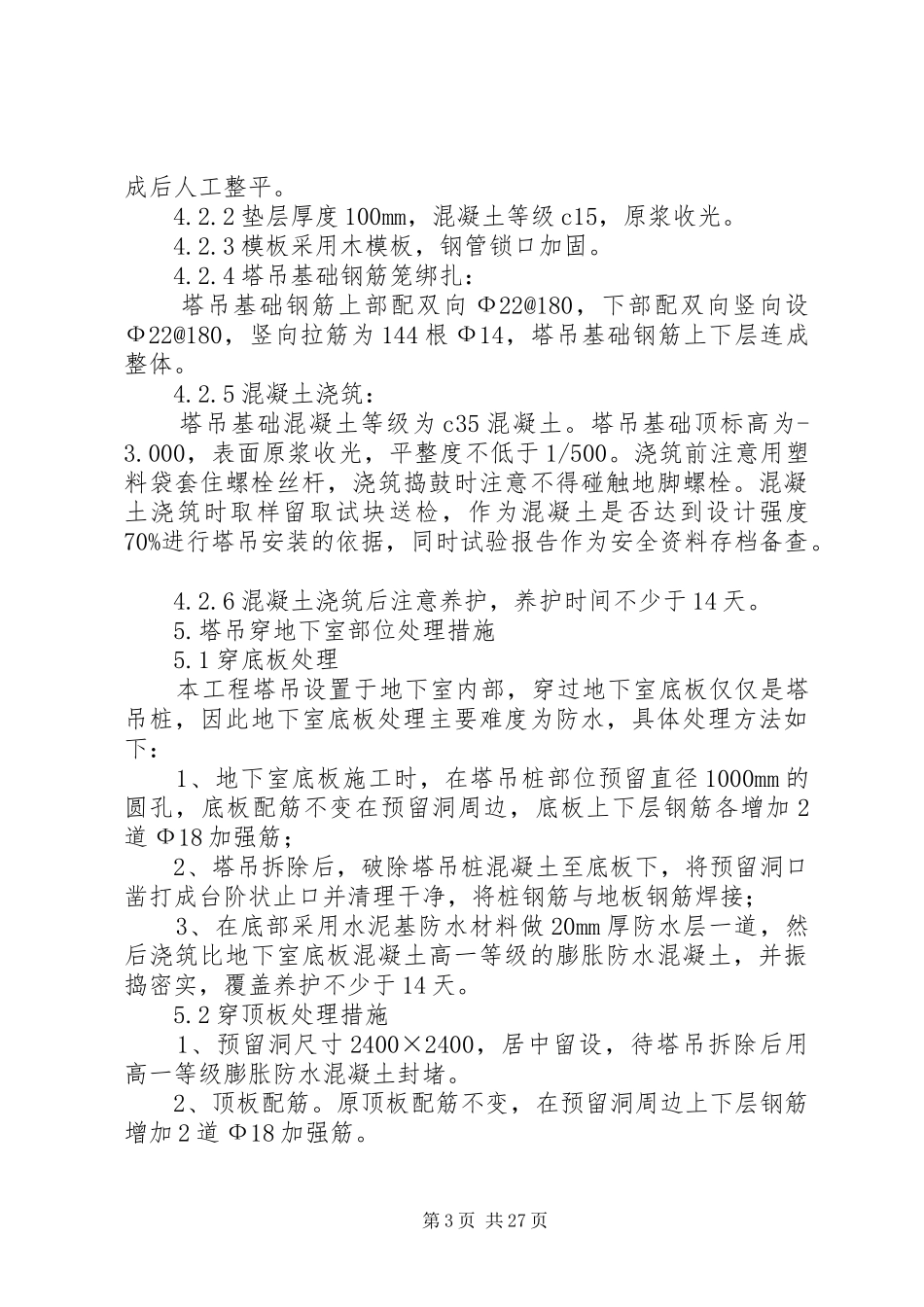

福利院工程塔式起重机实施方案_第3页
3/27
福利院工程塔式起重机方案编制单位:编制时间:施工方案目录1.编制说明2.工程概况3.施工部署4.塔吊基础施工5.塔吊穿地下室部位处理措施6.塔吊安拆方案7.塔吊安全技术要求8.塔吊基础验算1.编制说明1.1编制依据XX县区社会福利院工程有效施工蓝图;本工程地勘报告;塔吊相关技术参数设计说明;本工程所涉及的国家或行业规范、规程、技术法规、标准、图集,地方标准、图集;建筑地基基础工程施工质量验收规范。2.工程概况2.1概况本工程位于XX县区江堤乡红卫村,由1栋主楼、1栋副楼、1栋食堂、3栋独立修养楼及地下室组成,其中主楼、副楼及食堂设置在地下室上部,地下室为地下一层结构,结构形式为框架剪力墙结构,主楼为25层框架剪力墙结构,副楼为20层框架剪力墙结构,食堂为4层框架结构,独立修养楼为5层框架结构。总建筑面积约70000m2,其中地上建筑面积约为58000m2,地下室总建筑面积约为12000m2;最高建筑檐口高度102.6m。2.2地质条件根据中国建筑技术集团有限公司湖北建筑设计分院提供的《XX市XX县区社会福利院岩土工程勘察报告》,本工程所涉及的各地基土层的特征自上而下分述如下:杂填土层,厚度一般第1页共27页为0.2~2.1m;第四系全新统q4一般黏性土、老黏性土、砂性土及第三系泥岩组成。3.施工部署3.1平面布置根据现场实际情况以及本工程的施工流水段划分,在主、副楼各设置一台塔吊,具体布置情况详附图。3.2塔吊选型本工程垂直运输主要通过塔吊完成,因工程量较大,在结构施工中,主楼拟采用型号为qtz5013,臂长50m,高度105m的塔吊,安装在主楼中部;副楼拟采用型号为qtz5013,臂长50m,高度90m的塔吊,安装在副楼西南角。4.塔吊基础施工本工程主楼、副楼均在地下室上,地下室平面为不规则形状,底板结构梁及承台布置较密,纵横交错,且地下室开挖深度较深。塔吊如果直接受力在底部持力层上则有以下问题:1、塔吊基础只能设置在地下室承台以下,那么塔吊基础施工时将要开挖约9米深,且不能一次开挖到位,需要至少分3层开挖,开挖面及放坡系数也要相应增加,从而增加造价及难度。2、开挖后周边土体侧压力增大,可能会对工程桩造成影响,增大安全隐患。3、工程完工或塔吊拆除难度加大,地下室的处理难度以及处理费用相应增加。因此,本工程塔吊考虑采用桩-承台基础(桩由专业施工单位施工),见附图。承台尺寸为5000mm×5000mm×1400mm,混凝土等级c35,桩采用钻孔灌注桩,桩经700mm。4.1施工流程塔吊基础基坑开挖——浇垫层——模板安装——绑扎钢筋笼——预埋地脚螺栓——浇筑基础混凝土——混凝土养护。4.2施工工艺4.2.1塔吊基础基坑开挖:开挖放坡坡度1:1,坑底标高为-4.50m,开挖时坑底周边各留置500mm工作面。在开挖前现场施工员放出灰线,由机械开挖,机械开挖完第2页共27页成后人工整平。4.2.2垫层厚度100mm,混凝土等级c15,原浆收光。4.2.3模板采用木模板,钢管锁口加固。4.2.4塔吊基础钢筋笼绑扎:塔吊基础钢筋上部配双向Ф22@180,下部配双向竖向设Ф22@180,竖向拉筋为144根Ф14,塔吊基础钢筋上下层连成整体。4.2.5混凝土浇筑:塔吊基础混凝土等级为c35混凝土。塔吊基础顶标高为-3.000,表面原浆收光,平整度不低于1/500。浇筑前注意用塑料袋套住螺栓丝杆,浇筑捣鼓时注意不得碰触地脚螺栓。混凝土浇筑时取样留取试块送检,作为混凝土是否达到设计强度70%进行塔吊安装的依据,同时试验报告作为安全资料存档备查。4.2.6混凝土浇筑后注意养护,养护时间不少于14天。5.塔吊穿地下室部位处理措施5.1穿底板处理本工程塔吊设置于地下室内部,穿过地下室底板仅仅是塔吊桩,因此地下室底板处理主要难度为防水,具体处理方法如下:1、地下室底板施工时,在塔吊桩部位预留直径1000mm的圆孔,底板配筋不变在预留洞周边,底板上下层钢筋各增加2道Ф18加强筋;2、塔吊拆除后,破除塔吊桩混凝土至底板下,将预留洞口凿打成台阶状止口并清理干净,将桩钢筋与地板钢筋焊接;3、在底部采用水泥基防水材料做20mm厚防水层一道,然后浇筑比地下室底板混凝土高一等级的膨胀防水混凝土,并振捣密实,覆盖养护不少于14天。5.2穿顶板处理措施1、预留洞尺寸2400×2400,居中留设,待...
