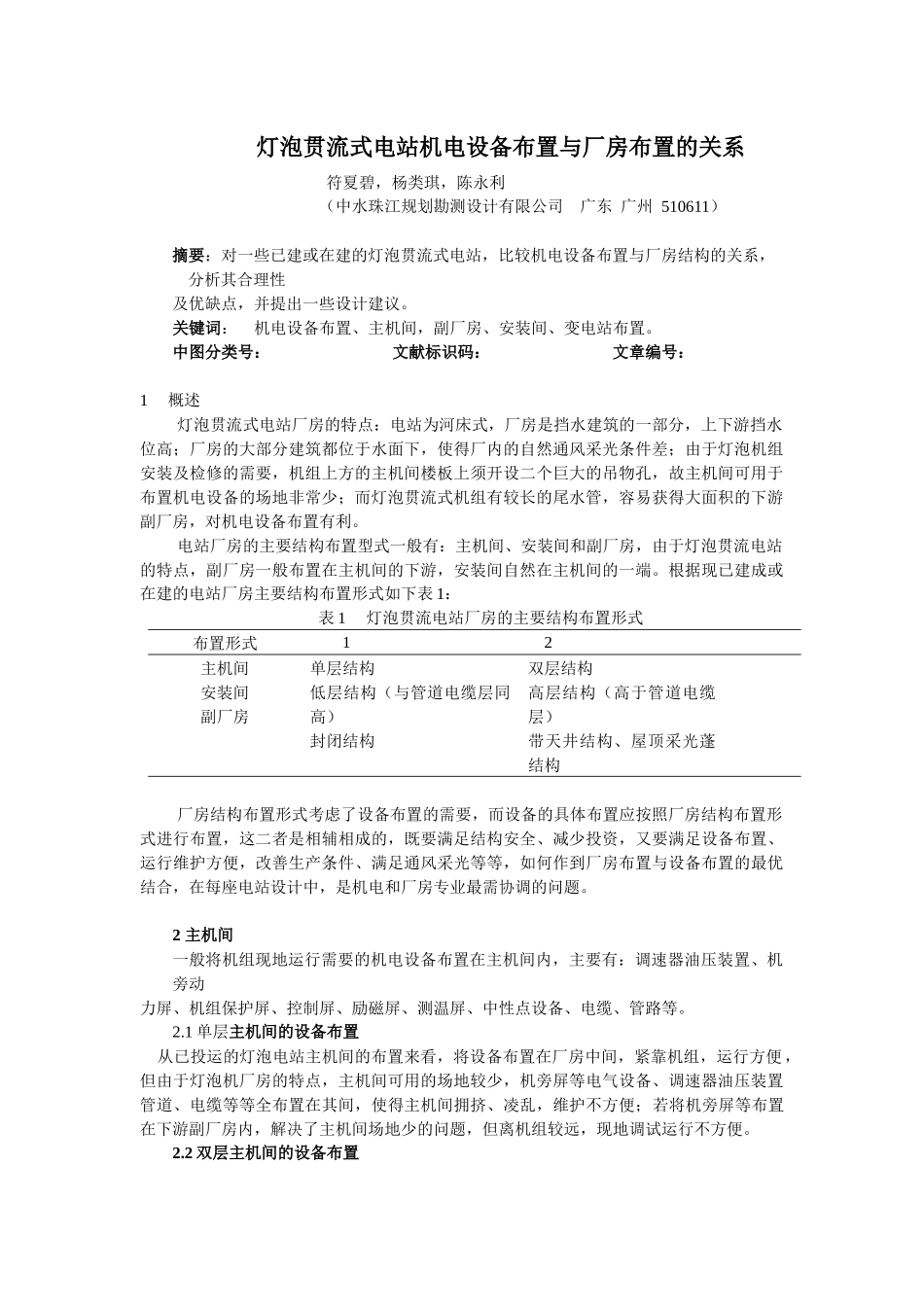

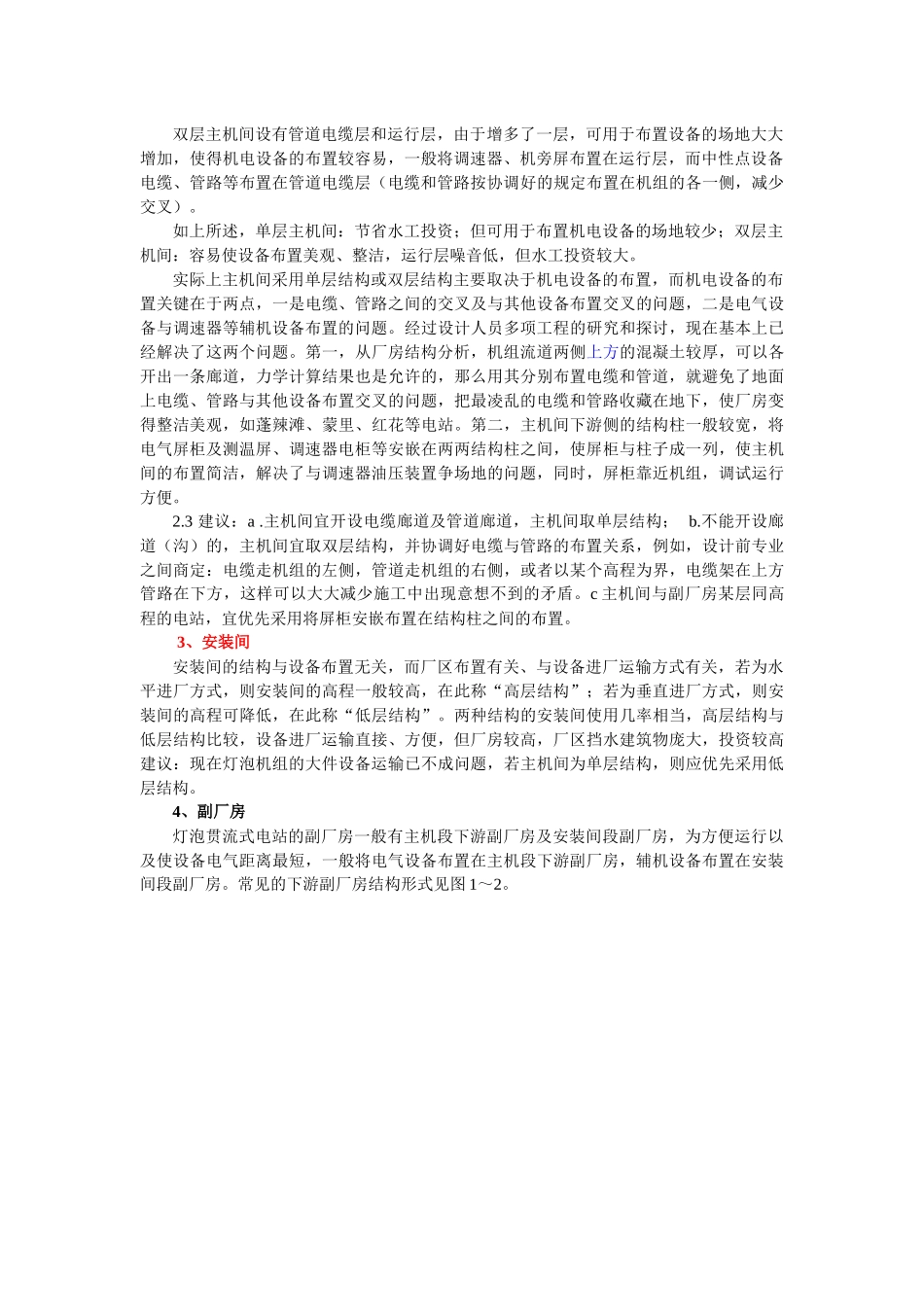

灯泡贯流式电站机电设备布置与厂房布置的关系符夏碧，杨类琪，陈永利（中水珠江规划勘测设计有限公司广东广州510611）摘要：对一些已建或在建的灯泡贯流式电站，比较机电设备布置与厂房结构的关系，分析其合理性及优缺点，并提出一些设计建议。关键词：机电设备布置、主机间，副厂房、安装间、变电站布置。中图分类号：文献标识码：文章编号：1概述灯泡贯流式电站厂房的特点：电站为河床式，厂房是挡水建筑的一部分，上下游挡水位高；厂房的大部分建筑都位于水面下，使得厂内的自然通风采光条件差；由于灯泡机组安装及检修的需要，机组上方的主机间楼板上须开设二个巨大的吊物孔，故主机间可用于布置机电设备的场地非常少；而灯泡贯流式机组有较长的尾水管，容易获得大面积的下游副厂房，对机电设备布置有利。电站厂房的主要结构布置型式一般有：主机间、安装间和副厂房，由于灯泡贯流电站的特点，副厂房一般布置在主机间的下游，安装间自然在主机间的一端。根据现已建成或在建的电站厂房主要结构布置形式如下表1：表1灯泡贯流电站厂房的主要结构布置形式布置形式12主机间安装间副厂房单层结构低层结构（与管道电缆层同高）封闭结构双层结构高层结构（高于管道电缆层）带天井结构、屋顶采光蓬结构厂房结构布置形式考虑了设备布置的需要，而设备的具体布置应按照厂房结构布置形式进行布置，这二者是相辅相成的，既要满足结构安全、减少投资，又要满足设备布置、运行维护方便，改善生产条件、满足通风采光等等，如何作到厂房布置与设备布置的最优结合，在每座电站设计中，是机电和厂房专业最需协调的问题。2主机间一般将机组现地运行需要的机电设备布置在主机间内，主要有：调速器油压装置、机旁动力屏、机组保护屏、控制屏、励磁屏、测温屏、中性点设备、电缆、管路等。2.1单层主机间的设备布置从已投运的灯泡电站主机间的布置来看，将设备布置在厂房中间，紧靠机组，运行方便，但由于灯泡机厂房的特点，主机间可用的场地较少，机旁屏等电气设备、调速器油压装置管道、电缆等等全布置在其间，使得主机间拥挤、凌乱，维护不方便；若将机旁屏等布置在下游副厂房内，解决了主机间场地少的问题，但离机组较远，现地调试运行不方便。2.2双层主机间的设备布置双层主机间设有管道电缆层和运行层，由于增多了一层，可用于布置设备的场地大大增加，使得机电设备的布置较容易，一般将调速器、机旁屏布置在运行层，而中性点设备电缆、管路等布置在管道电缆层（电缆和管路按协调好的规定布置在机组的各一侧，减少交叉）。如上所述，单层主机间：节省水工投资；但可用于布置机电设备的场地较少；双层主机间：容易使设备布置美观、整洁，运行层噪音低，但水工投资较大。实际上主机间采用单层结构或双层结构主要取决于机电设备的布置，而机电设备的布置关键在于两点，一是电缆、管路之间的交叉及与其他设备布置交叉的问题，二是电气设备与调速器等辅机设备布置的问题。经过设计人员多项工程的研究和探讨，现在基本上已经解决了这两个问题。第一，从厂房结构分析，机组流道两侧上方的混凝土较厚，可以各开出一条廊道，力学计算结果也是允许的，那么用其分别布置电缆和管道，就避免了地面上电缆、管路与其他设备布置交叉的问题，把最凌乱的电缆和管路收藏在地下，使厂房变得整洁美观，如蓬辣滩、蒙里、红花等电站。第二，主机间下游侧的结构柱一般较宽，将电气屏柜及测温屏、调速器电柜等安嵌在两两结构柱之间，使屏柜与柱子成一列，使主机间的布置简洁，解决了与调速器油压装置争场地的问题，同时，屏柜靠近机组，调试运行方便。2.3建议：a.主机间宜开设电缆廊道及管道廊道，主机间取单层结构；b.不能开设廊道（沟）的，主机间宜取双层结构，并协调好电缆与管路的布置关系，例如，设计前专业之间商定：电缆走机组的左侧，管道走机组的右侧，或者以某个高程为界，电缆架在上方管路在下方，这样可以大大减少施工中出现意想不到的矛盾。c主机间与副厂房某层同高程的电站，宜优先采用将屏柜安嵌布置在结构柱之间的布置。3、安装间安装间的结构与设备布置无关，而厂区布置有关、与设备进厂运输方式有关，...
