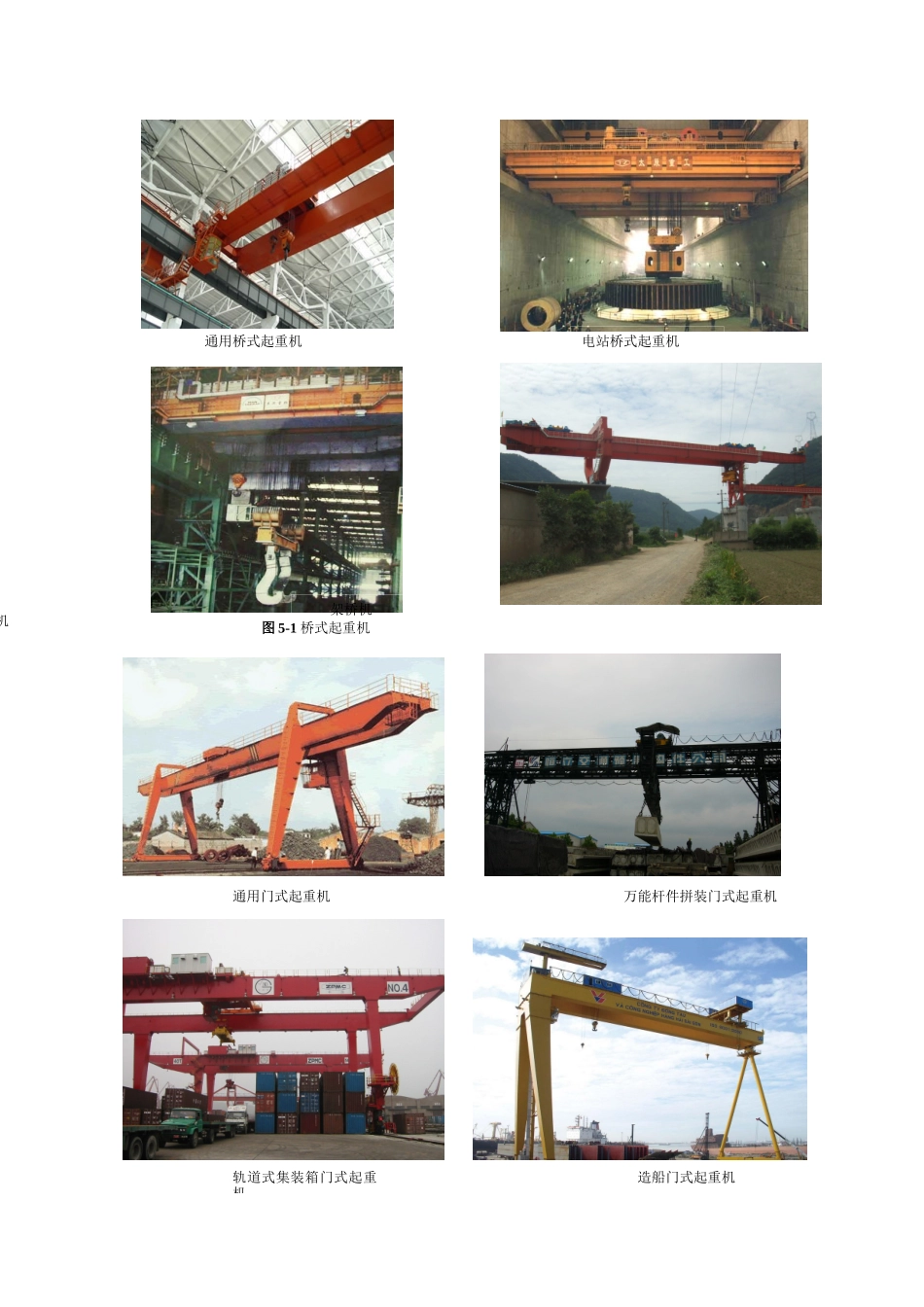

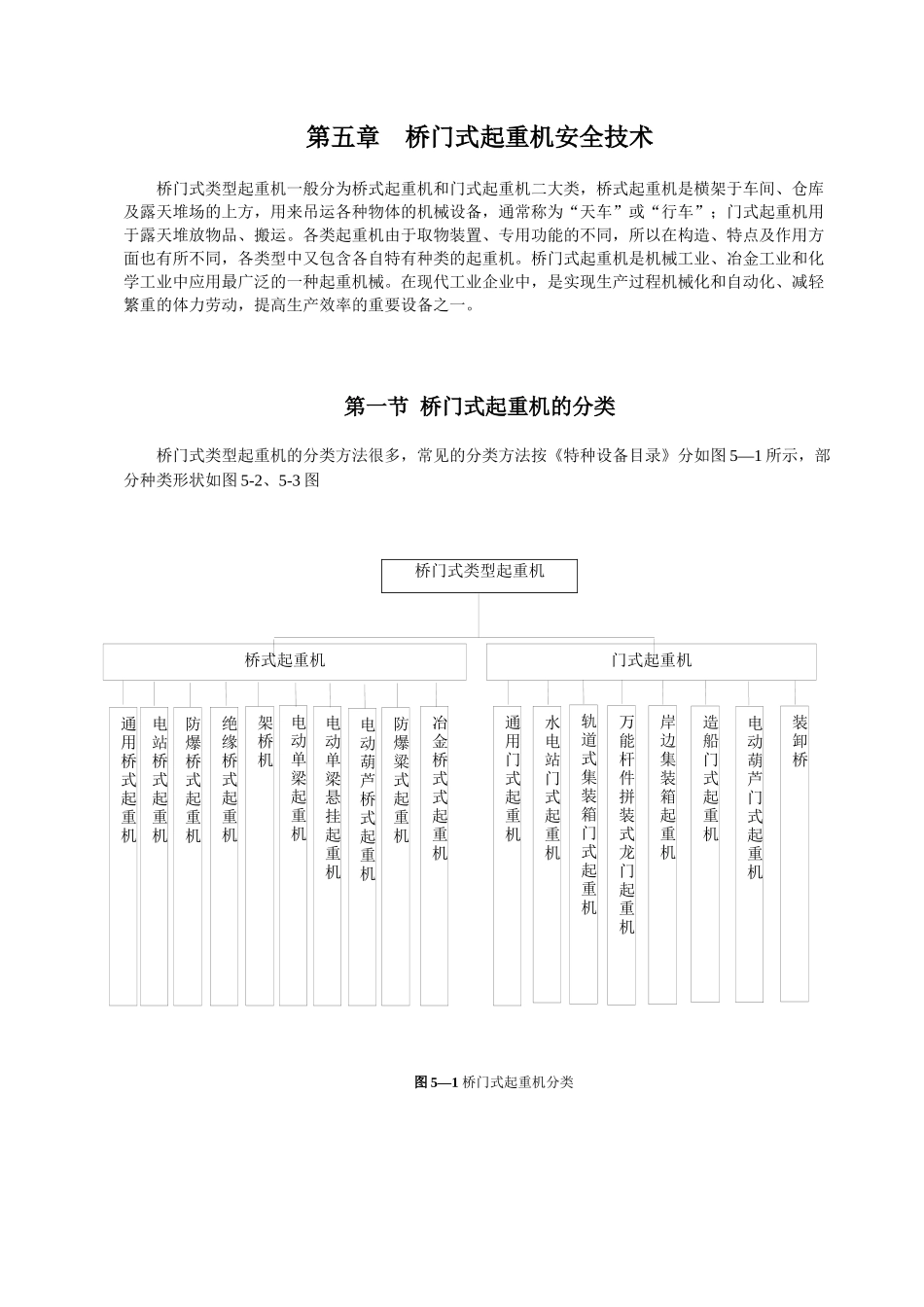

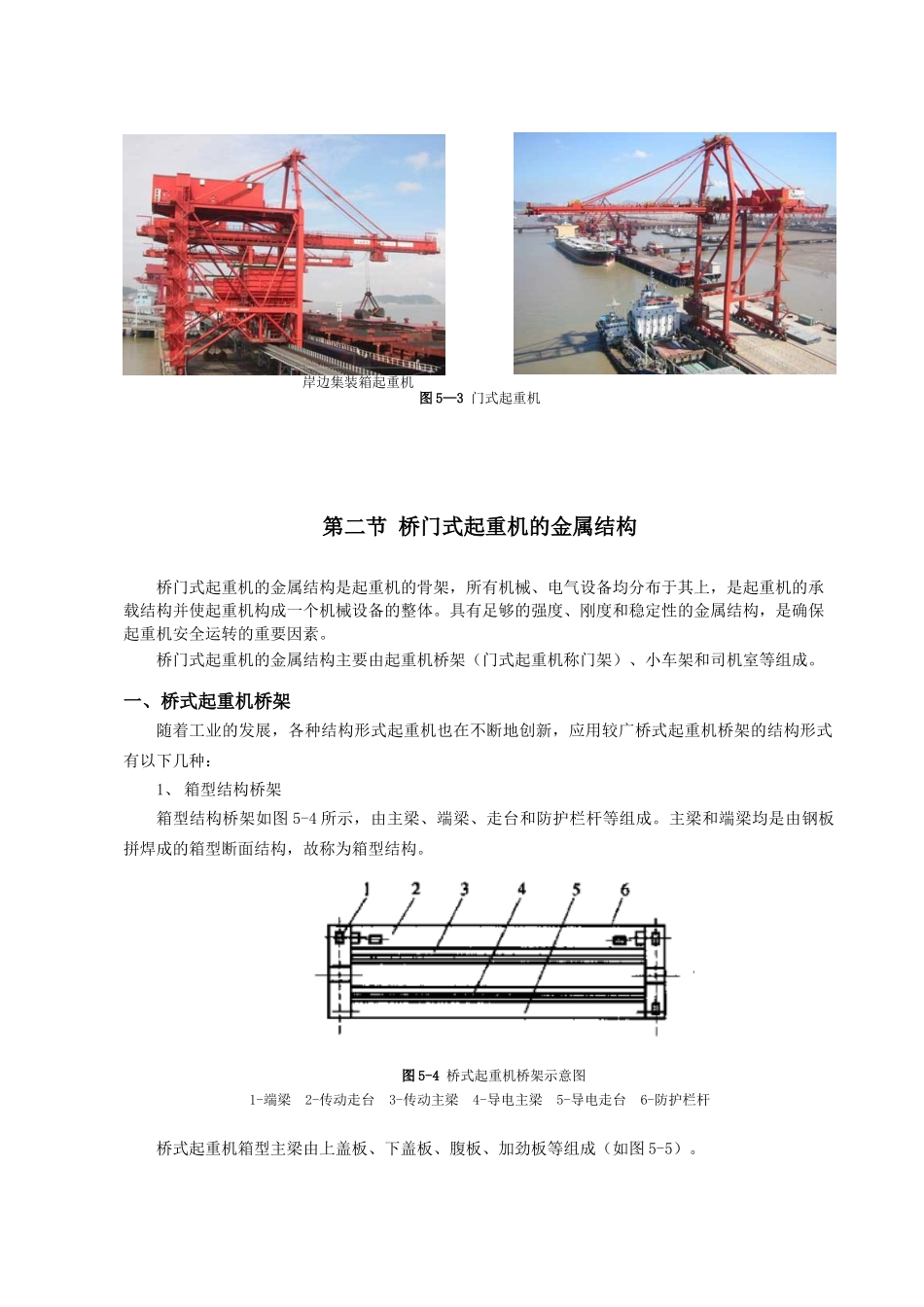

第五章桥门式起重机安全技术桥门式类型起重机一般分为桥式起重机和门式起重机二大类，桥式起重机是横架于车间、仓库及露天堆场的上方，用来吊运各种物体的机械设备，通常称为“天车”或“行车”；门式起重机用于露天堆放物品、搬运。各类起重机由于取物装置、专用功能的不同，所以在构造、特点及作用方面也有所不同，各类型中又包含各自特有种类的起重机。桥门式起重机是机械工业、冶金工业和化学工业中应用最广泛的一种起重机械。在现代工业企业中，是实现生产过程机械化和自动化、减轻繁重的体力劳动，提高生产效率的重要设备之一。第一节桥门式起重机的分类桥门式类型起重机的分类方法很多，常见的分类方法按《特种设备目录》分如图5—1所示，部分种类形状如图5-2、5-3图桥门式类型起重机图5—1桥门式起重机分类通用桥式起重机电站桥式起重机防爆桥式起重机绝缘桥式起重机架桥机电动单梁起重机电动单梁悬挂起重机电动葫芦桥式起重机防爆粱式起重机桥式起重机门式起重机冶金桥式式起重机水电站门式起重机轨道式集装箱门式起重机万能杆件拼装式龙门起重机岸边集装箱起重机造船门式起重机电动葫芦门式起重机通用门式起重机装卸桥图5-1桥式起重机通用桥式起重机电站桥式起重机冶金桥式起重机架桥机通用门式起重机万能杆件拼装门式起重机轨道式集装箱门式起重机造船门式起重机图5—3门式起重机第二节桥门式起重机的金属结构桥门式起重机的金属结构是起重机的骨架，所有机械、电气设备均分布于其上，是起重机的承载结构并使起重机构成一个机械设备的整体。具有足够的强度、刚度和稳定性的金属结构，是确保起重机安全运转的重要因素。桥门式起重机的金属结构主要由起重机桥架（门式起重机称门架）、小车架和司机室等组成。一、桥式起重机桥架随着工业的发展，各种结构形式起重机也在不断地创新，应用较广桥式起重机桥架的结构形式有以下几种：1、箱型结构桥架箱型结构桥架如图5-4所示，由主梁、端梁、走台和防护栏杆等组成。主梁和端梁均是由钢板拼焊成的箱型断面结构，故称为箱型结构。图5-4桥式起重机桥架示意图1-端梁2-传动走台3-传动主梁4-导电主梁5-导电走台6-防护栏杆桥式起重机箱型主梁由上盖板、下盖板、腹板、加劲板等组成（如图5-5）。岸边集装箱起重机1-上盖板2-下盖板3-腹板4-长加劲板5-短加劲板6-水平加劲板（角钢）图5-5箱形结构主梁2、桁架式桥架根据主梁横断面形式的不同，桁架式结构可分为四桁架式（如图5-6（a））和三角形桁架式（如图5-6（b））。3、端梁端梁与主梁拼焊连接后而构成桥架，它也是由钢板拼焊成的箱形结构，每根端梁制成可分式的两个半体，分别与主梁两端刚性焊接成“工”形体，然后两个“工”形体再用连接板及抗剪螺栓连接起来而构成框架形的桥架主体。二、门式起重机门架门式起重机门架也分为箱形结构（图5-2）和桁架形结构（图5-7）。主梁有双梁和单主梁（图5-8）两种。图5-7桁架结构门式起重机图5-8单主梁门式起重机1-主桁架2-上水平桁架3-斜撑桁架4-副桁架5-下水平桁架6-小车轨道。图5-6桁架式桥架主梁断面图按悬臂分为无悬臂（图5-9）、单悬臂（图5-10）和双悬臂（图5-11）。图5-10图5-11图5-12支腿常有“L”（图5-12）、“C”（图5-12）和“U”（图5-14）字形三种。图5-12“L”和“C”字型门式起重机图5-13“U”字型门式起重机三、司机室起重机的操纵装置设置在司机室（图5-14）内。对于桥门式起重机司机室有如下几点要求：1、司机室与悬挂或支撑部分的连接必须牢固，其顶部应能承受2.5kN/m的静载荷。2、在高温、有尘垢、有毒等环境下工作的起重机，应采用封闭式司机室；露天工作起重机的司机室，应具有防风、防雨、防晒的设施。3、桥式起重机司机室应设在无导电滑触线的一侧，由于条件限制而必须设置在滑触线一侧时，应设置可靠的防触电的护板。4、工作环境温度高于35℃的和高温工作的起重机司机室，如冶金起重机的司机室，应设置降温装置；工作温度低于5℃的司机室，应设置安全可靠的采暖装置。5、司机室应有良好的视野，便于操作和维修。司机室应保证在事故状态下，司机能安全迅速地撤出。司机室底板应铺设绝缘木板或胶皮等绝缘材料。图5-14...
