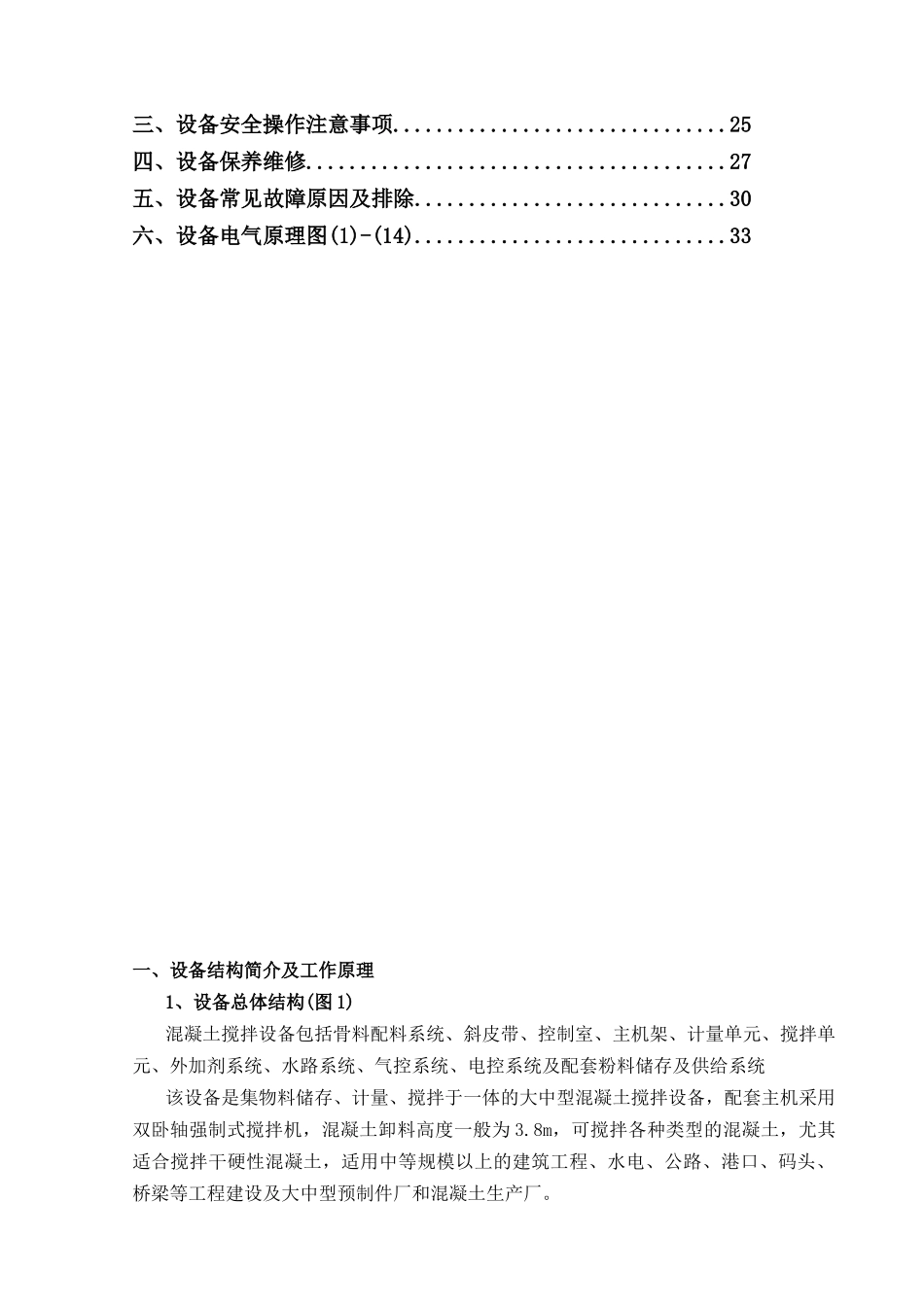

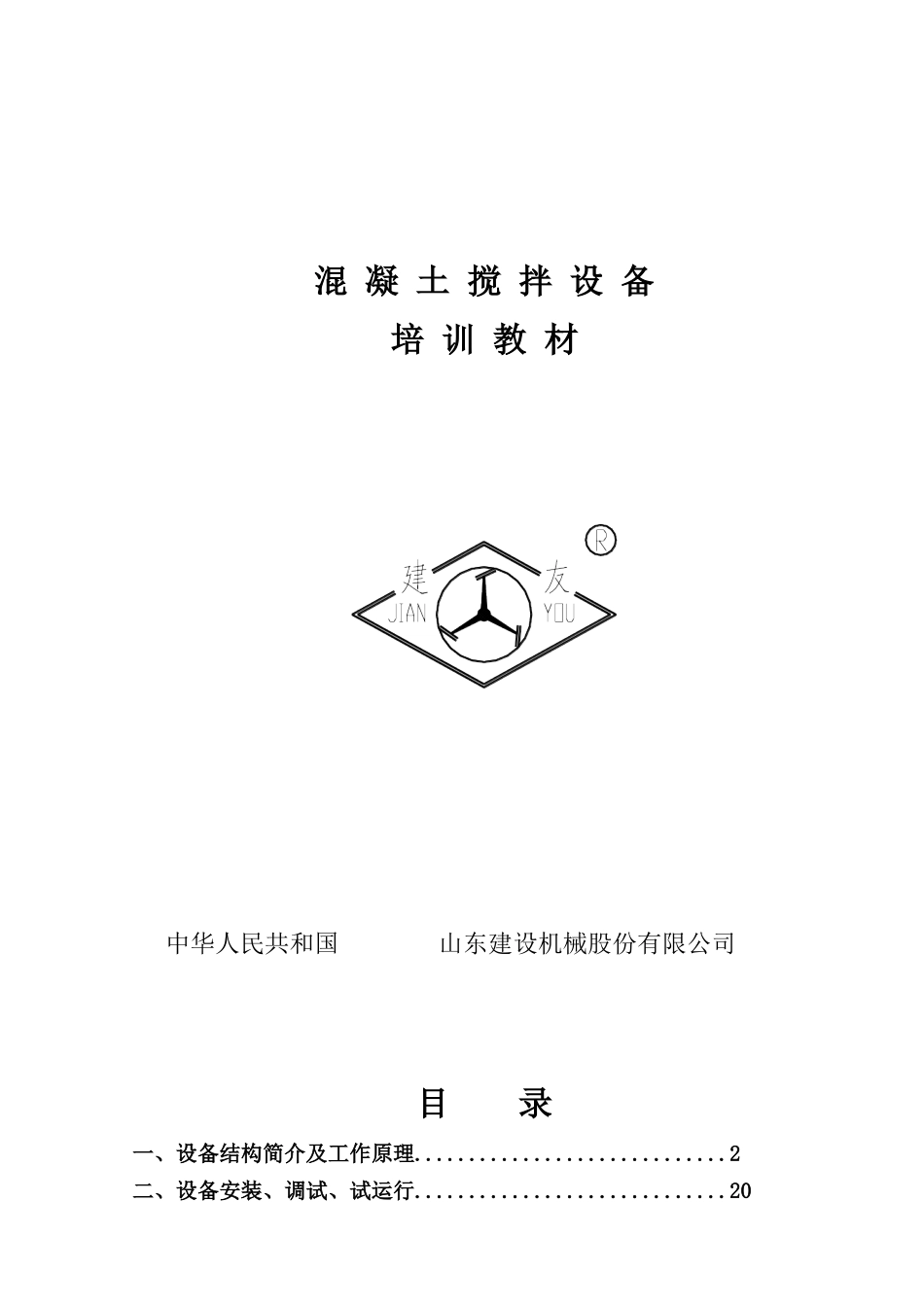

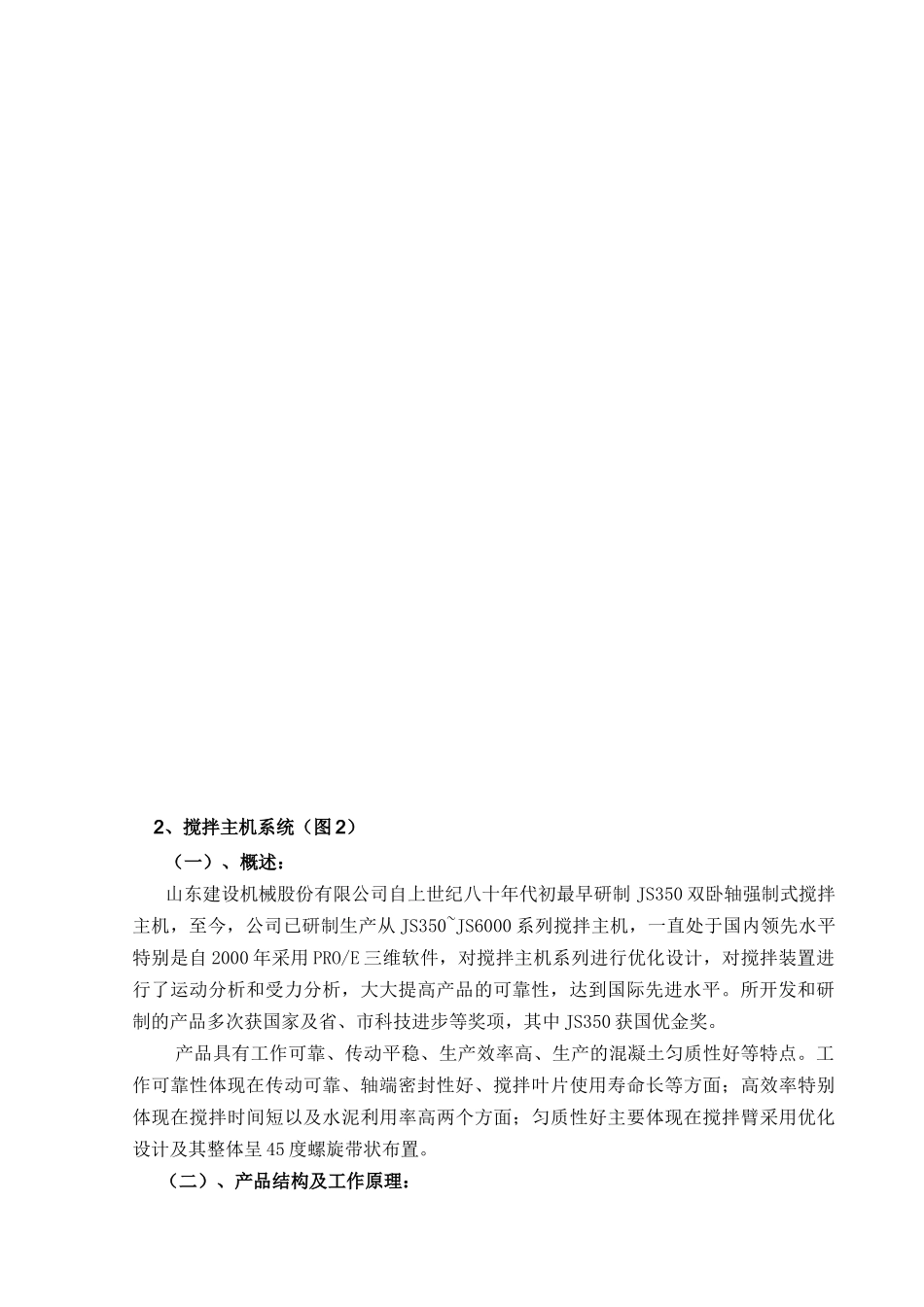

混凝土搅拌设备培训教材中华人民共和国山东建设机械股份有限公司目录一、设备结构简介及工作原理.............................2二、设备安装、调试、试运行.............................20三、设备安全操作注意事项...............................25四、设备保养维修.......................................27五、设备常见故障原因及排除.............................30六、设备电气原理图(1)-(14).............................33一、设备结构简介及工作原理1、设备总体结构(图1)混凝土搅拌设备包括骨料配料系统、斜皮带、控制室、主机架、计量单元、搅拌单元、外加剂系统、水路系统、气控系统、电控系统及配套粉料储存及供给系统该设备是集物料储存、计量、搅拌于一体的大中型混凝土搅拌设备，配套主机采用双卧轴强制式搅拌机，混凝土卸料高度一般为3.8m，可搅拌各种类型的混凝土，尤其适合搅拌干硬性混凝土，适用中等规模以上的建筑工程、水电、公路、港口、码头、桥梁等工程建设及大中型预制件厂和混凝土生产厂。2、搅拌主机系统（图2）（一）、概述：山东建设机械股份有限公司自上世纪八十年代初最早研制JS350双卧轴强制式搅拌主机，至今，公司已研制生产从JS350~JS6000系列搅拌主机，一直处于国内领先水平特别是自2000年采用PRO/E三维软件，对搅拌主机系列进行优化设计，对搅拌装置进行了运动分析和受力分析，大大提高产品的可靠性，达到国际先进水平。所开发和研制的产品多次获国家及省、市科技进步等奖项，其中JS350获国优金奖。产品具有工作可靠、传动平稳、生产效率高、生产的混凝土匀质性好等特点。工作可靠性体现在传动可靠、轴端密封性好、搅拌叶片使用寿命长等方面；高效率特别体现在搅拌时间短以及水泥利用率高两个方面；匀质性好主要体现在搅拌臂采用优化设计及其整体呈45度螺旋带状布置。（二）、产品结构及工作原理：混凝土搅拌主机主要由传动系统、搅拌系统、轴端密封、卸料系统、润滑系统等部分组成。1、传动系统：目前我公司生产的主机传动主要采用以下形式：（1）、PM减速机形式它是由一台电机通过皮带传动输入到一台PM减速机，再由减速机通过一对开式齿轮传动到两搅拌轴，由减速机的一对同步齿轮保证两轴同步的一种形式。具有安装、调试、维修方便、结构简单、成本低等优点，其所占空间较摆线式较小。采用此传动形式主要用于中小型主机，如JS350~JS1000混凝土搅拌主机。（2）、双摆线减速机形式它是由两台电机直接带动摆线针轮减速机，再通过两对开式齿轮传动到两搅拌轴，由一对同步齿轮保证两轴同步的一种形式。具有安装、调试、维修方便、结构简单、成本低等优点，但占空间较大，传动声音高。采用此传动形式主要的主机如JS750~JS3000混凝土搅拌主机。（3）、轴装行星减速机形式它是由两台电机通过带传动到两台直角行星减速机上，减速机再通过联轴节带动两搅拌轴转动，两轴的同步由联轴器来实现。该减速机有国产和进口两种形式。具有结构紧凑、传动平稳可靠、噪音低等特点。采用此传动形式主要的主机如JS1000~JS6000混凝土搅拌主机。2、搅拌系统：搅拌系统由搅拌罐和搅拌装置组成。搅拌罐内装有高耐磨衬板，搅拌叶片采用高耐磨铸铁，大大延长主机易损件的使用寿命，降低生产成本。搅拌臂采用优化设计及其整体呈45度螺旋带状布置，以满足生产高效匀质混凝土的要求。另外，为了满足不同用户需求，搅拌臂又可以采用60度、90度、120度布置（特殊定货），以使用于搅拌干硬性大骨料混凝土。3、轴端密封：轴端密封主要机械密封和机械密封加气密封两种结构形式。对于JS1500以下搅拌主机，主要采用机械密封形式，对于JS1500以上中大型搅拌主机，主要采用机械密封加气密封形式，进一步提高轴端密封的可靠性。机械密封由密封圈和浮动密封共同完成。浮动密封装置由一对浮封环和一对橡胶圈装配构成，它通过橡胶圈的压缩变形而形成密封腔，同时两浮封环的贴和面磨损后，可由橡胶圈的弹性变形来补偿。通过电动浓油泵及时向浮封环供油,使密封腔内浮封环的磨损面及密封圈的磨损面得到良好润滑，因此，本装置可保证轴端密封经久耐用，安全可靠，同时也降低了维修费用。...
