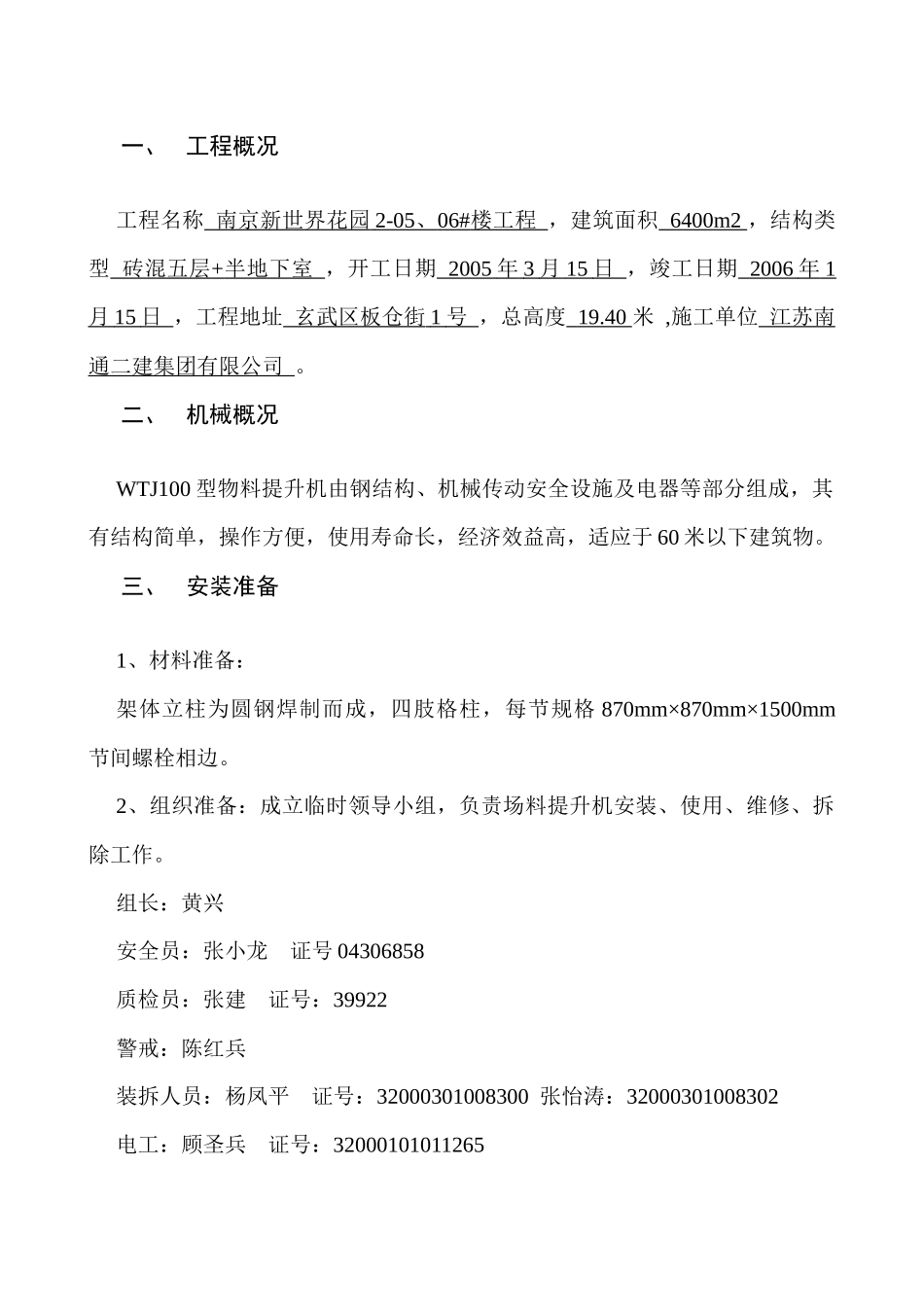

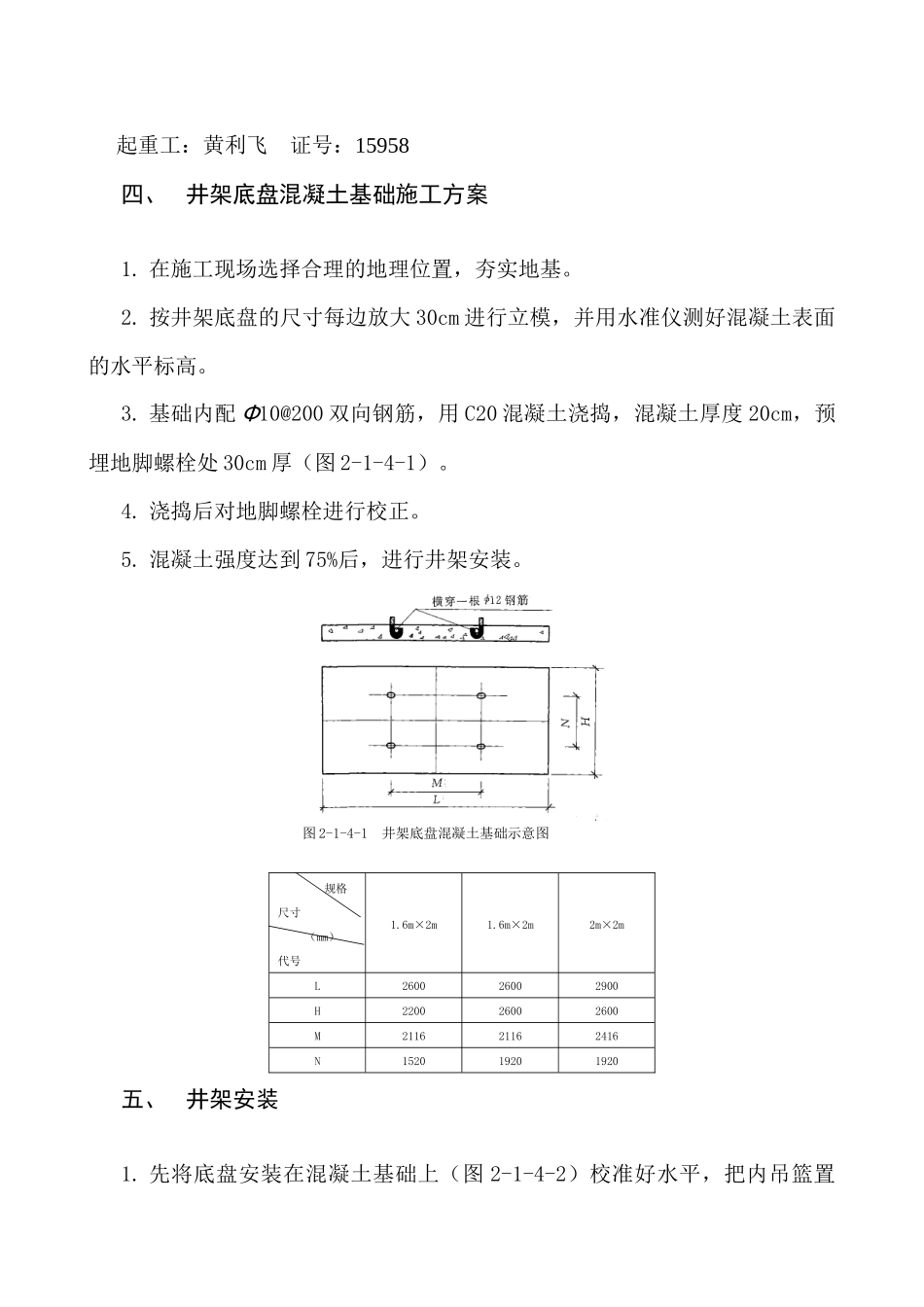

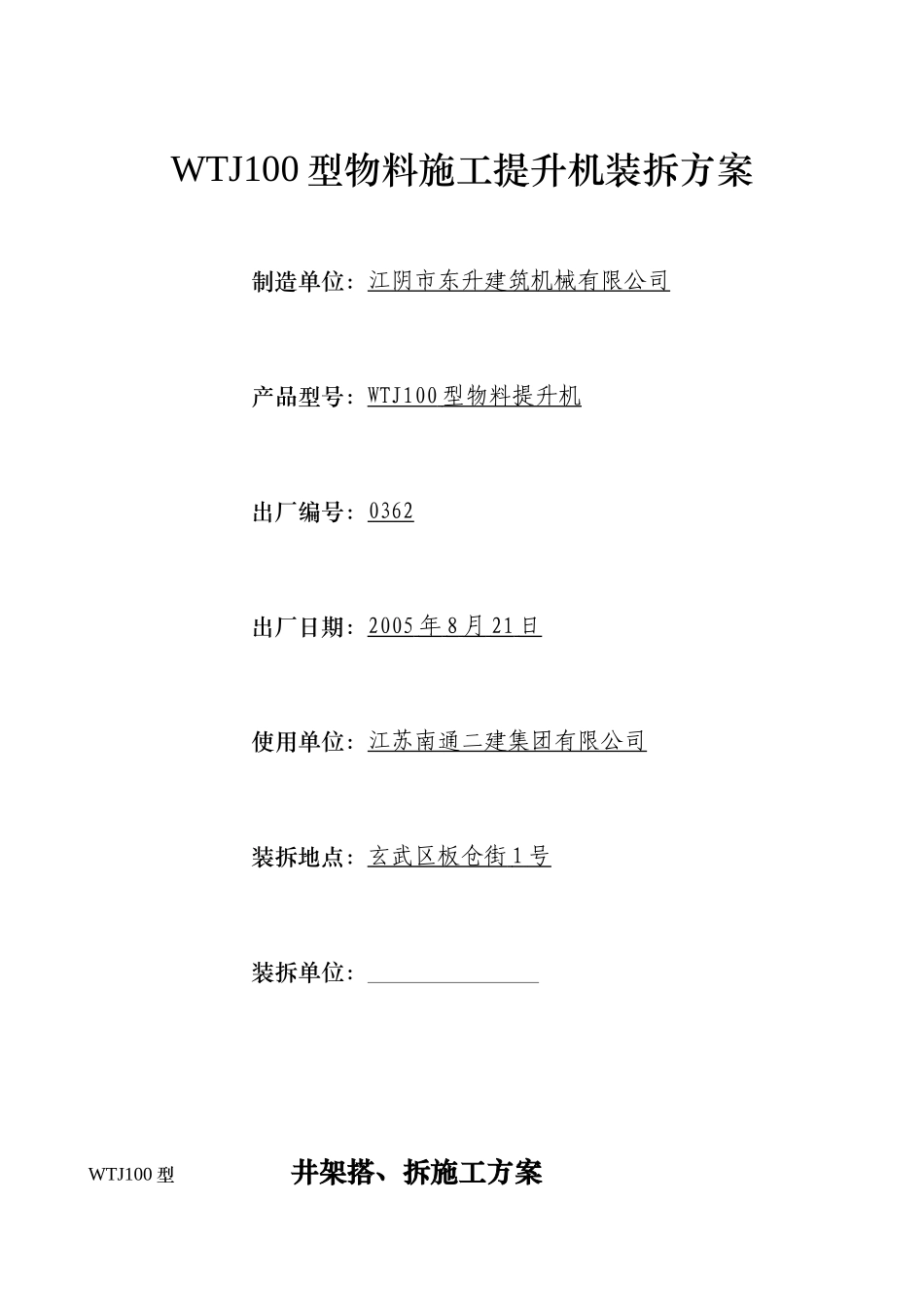

WTJ100型物料施工提升机装拆方案制造单位：江阴市东升建筑机械有限公司产品型号：WTJ100型物料提升机出厂编号：0362出厂日期：2005年8月21日使用单位：江苏南通二建集团有限公司装拆地点：玄武区板仓街1号装拆单位：WTJ100型井架搭、拆施工方案一、工程概况工程名称南京新世界花园2-05、06#楼工程，建筑面积6400m2，结构类型砖混五层+半地下室，开工日期2005年3月15日，竣工日期2006年1月15日，工程地址玄武区板仓街1号，总高度19.40米,施工单位江苏南通二建集团有限公司。二、机械概况WTJ100型物料提升机由钢结构、机械传动安全设施及电器等部分组成，其有结构简单，操作方便，使用寿命长，经济效益高，适应于60米以下建筑物。三、安装准备1、材料准备：架体立柱为圆钢焊制而成，四肢格柱，每节规格870mm×870mm×1500mm节间螺栓相边。2、组织准备：成立临时领导小组，负责场料提升机安装、使用、维修、拆除工作。组长：黄兴安全员：张小龙证号04306858质检员：张建证号：39922警戒：陈红兵装拆人员：杨凤平证号：32000301008300张怡涛：32000301008302电工：顾圣兵证号：32000101011265起重工：黄利飞证号：15958四、井架底盘混凝土基础施工方案1.在施工现场选择合理的地理位置，夯实地基。2.按井架底盘的尺寸每边放大30cm进行立模，并用水准仪测好混凝土表面的水平标高。3.基础内配Φ10@200双向钢筋，用C20混凝土浇捣，混凝土厚度20cm，预埋地脚螺栓处30cm厚（图2-1-4-1）。4.浇捣后对地脚螺栓进行校正。5.混凝土强度达到75%后，进行井架安装。规格尺寸（mm）代号1.6m×2m1.6m×2m2m×2mL260026002900H220026002600M211621162416N152019201920五、井架安装1.先将底盘安装在混凝土基础上（图2-1-4-2）校准好水平，把内吊篮置图2-1-4-1井架底盘混凝土基础示意图于底盘中间（图2-1-4-3），并检查进料口方向是否正确。2.在底盘上安装４根立杆，取两长两短，应对角安装，再在短主杆上装２块大连接板，在长立杆上装２块小连接板（图2-1-4-4）3.对准卷扬机方向，并借用大连接板将地滑轮装在底盘上。4.装４根水平撑，再装４根斜撑，上螺栓使螺栓呈放松状态，回下去紧固下节所有螺栓，以利校正与安装，依此循环，直到完成（图2-1-4-5）。5.内吊篮装好第一节时，先把４根导轨装上去与有孔平撑紧固（图2-1-4-6）。6.装顶上竖撑时，把２根短竖撑装上去，装上顶角撑板，装上顶平撑和斜撑，紧固螺栓，将天梁按井架体的对角方向安装在井字架最上端，并将靠近天梁外端侧滑轮的一端伸出井字架（图2-1-4-7）7.用压板与螺丝紧固，再安装避雷针，井字架体安装完毕后，再装缆风绳。图2-1-4-2井架钢底盘与地脚螺栓连接示意图图2-1-4-3吊盘安装示意图１—钢底盘；２—地脚螺栓；３—螺母Ｍ２０；４—垫圈１—底盘；２—出料口安全门；３—进料口安全门；４—停层锁；５—防附装置图2-1-4-5井架总体安装示意图图2-1-4-7天梁与井架架体关系图1－天梁；2－井架架体图2-1-4-6导向滑轮、水平腹杆及导轨示意图1－吊篮底部导向滑轮；2－防坠装置上的导向滑轮；3－中间有孔的水平腹杆；4－导轨图2-1-4-4底盘安装图六、缆风绳安装1.当井字架安装到12m高度时，必须在井架体的四角方向系好缆风绳，并与符合标准规定的风缆桩锚固。2.缆风绳必须采用钢丝绳，其直径不小于9.3mm。3.架体高度超过20m时，拉一道缆风绳，缆风绳与井字架的夹角应在45°—60°之间。七、吊臂安装1.选择好便于物料吊运的合理位置（如吊臂的高度、角度等）进行安装。2.在大连接板上借用８只螺栓，将台灵同大连接板紧固在一起。3.将直径不小9.3mm的钢丝绳同吊臂外端用２个绳卡紧固，将吊臂拉起并安装在台灵上，穿好卷扬机钢丝绳。4.用吊臂拉索将吊臂拉起，将拉索用绳卡同井架体固定，使吊臂同井字架的夹角不大于60°，拉索同井字架固定处距离台灵3m以上。八、钢丝绳安装1.将钢丝绳穿入地滑轮，然后在井字架外侧将钢丝绳拉到天梁处，穿入天梁上的２个滑轮内，从天梁中间的滑轮把钢丝绳放下，穿过吊篮上部滑轮，往上拉到天梁地面的吊环上，用螺卡卡紧（图2-1-4-8）。2.根据井架同卷扬机的距离加上绳筒上按照规定应留的钢丝绳圈数，确定地面钢丝绳...
