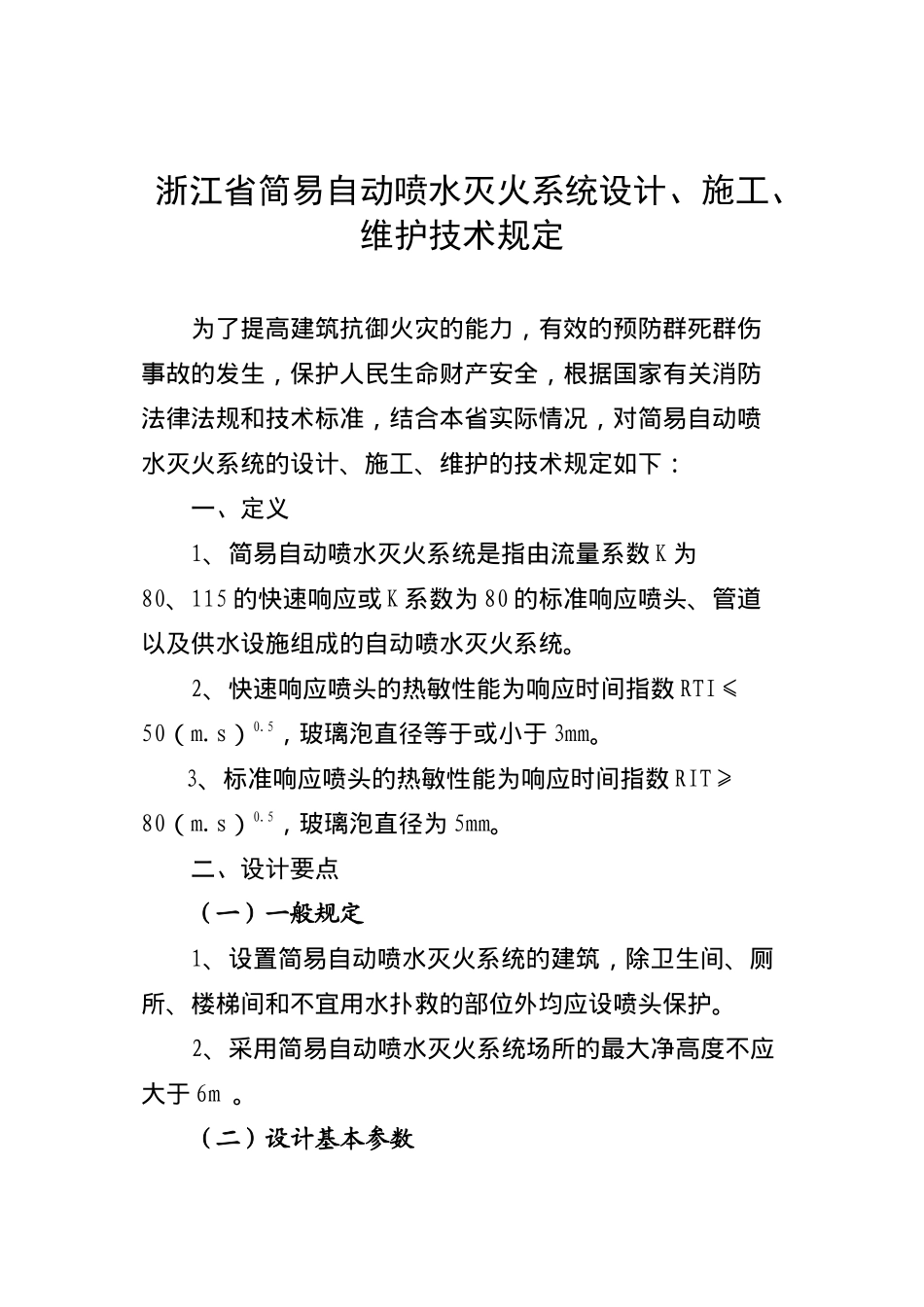

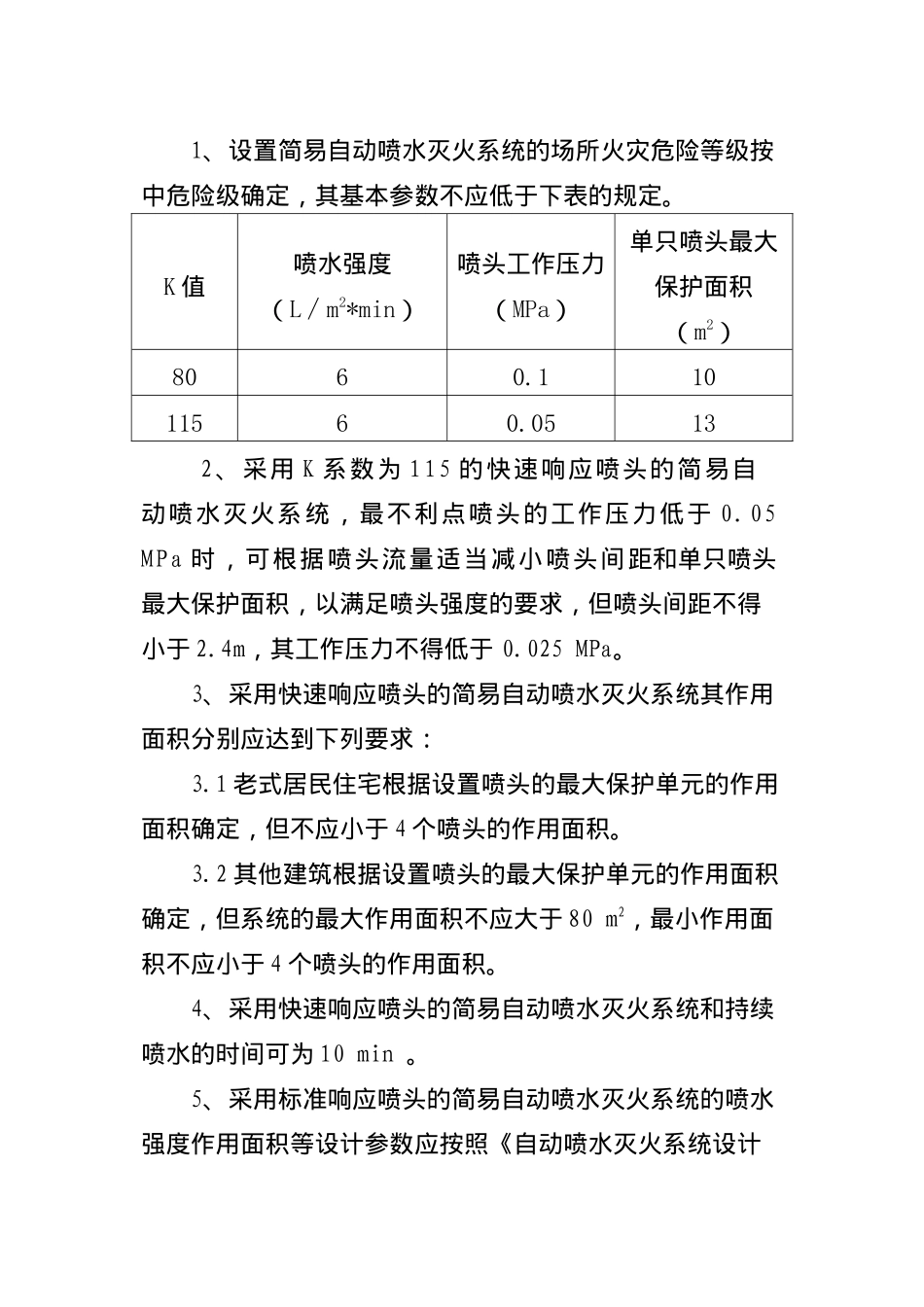

浙江省简易自动喷水灭火系统设计、施工、维护技术规定为了提高建筑抗御火灾的能力，有效的预防群死群伤事故的发生，保护人民生命财产安全，根据国家有关消防法律法规和技术标准，结合本省实际情况，对简易自动喷水灭火系统的设计、施工、维护的技术规定如下：一、定义1、简易自动喷水灭火系统是指由流量系数K为80、115的快速响应或K系数为80的标准响应喷头、管道以及供水设施组成的自动喷水灭火系统。2、快速响应喷头的热敏性能为响应时间指数RTI≤50（m.s）0.5，玻璃泡直径等于或小于3mm。3、标准响应喷头的热敏性能为响应时间指数RIT≥80（m.s）0.5，玻璃泡直径为5mm。二、设计要点（一）一般规定1、设置简易自动喷水灭火系统的建筑，除卫生间、厕所、楼梯间和不宜用水扑救的部位外均应设喷头保护。2、采用简易自动喷水灭火系统场所的最大净高度不应大于6m。（二）设计基本参数1、设置简易自动喷水灭火系统的场所火灾危险等级按中危险级确定，其基本参数不应低于下表的规定。K值喷水强度（L∕m2*min）喷头工作压力（MPa）单只喷头最大保护面积（m2）8060.11011560.05132、采用K系数为115的快速响应喷头的简易自动喷水灭火系统，最不利点喷头的工作压力低于0.05MPa时，可根据喷头流量适当减小喷头间距和单只喷头最大保护面积，以满足喷头强度的要求，但喷头间距不得小于2.4m，其工作压力不得低于0.025MPa。3、采用快速响应喷头的简易自动喷水灭火系统其作用面积分别应达到下列要求：3.1老式居民住宅根据设置喷头的最大保护单元的作用面积确定，但不应小于4个喷头的作用面积。3.2其他建筑根据设置喷头的最大保护单元的作用面积确定，但系统的最大作用面积不应大于80m2，最小作用面积不应小于4个喷头的作用面积。4、采用快速响应喷头的简易自动喷水灭火系统和持续喷水的时间可为10min。5、采用标准响应喷头的简易自动喷水灭火系统的喷水强度作用面积等设计参数应按照《自动喷水灭火系统设计规范》GB50084－2001规定执行，但持续喷水时间可为30min。（三）喷头选型及布置1、喷头的公称动作温度为57℃或68℃，设在厨房间的喷头的公称动作温度宜为93℃。2、通透性吊顶应采用直立型喷头；非通透性吊顶应采用下垂型喷头。3、层高较低的场所，当其喷头距地面高度小于2.2m时应设置防撞罩。4、闭式喷头的布置和安装应符合《自动喷水灭火系统设计规范》及《自动喷水灭火系统施工及验收规范》的规定。（四）管道及附件1、配水管道上不应设置其他用水设施。2、配水管道可采用内外壁热镀锌钢管或复合铜塑、钢塑、铝塑材质的管材并考虑防冻措施。系统管道的连接，应采用丝扣连接或沟槽式连接件（卡箍）。3、系统的最不利点应设置末端放水阀和压力表。4、室内配水干管管径不应小于40mm；配水支管管径不应小于25mm；末端试水装置的连接管管径不应小于15mm。5、系统进水管应安装单向阀。6、系统最高点宜加设自动排气装置。7、管道安装后应进行水压试验和冲洗，水压试验压力不应小于0.6MPa。8、系统安装的质量应符合《自动喷水灭火系统施工及验收规范》的要求。三、系统供水1、简易自动喷水灭火系统应确保一路可靠市政供水，可采用市政管网供水、室内消火栓管道供水或屋顶水箱供水方式。2、采用快速响应喷头的简易自动喷水灭火系统的供水应达到下列要求：2.1当最大保护单元的作用面积小于50m2时，市政供水的管径不应小于50mm；当最大保护单元的作用面积大于50m2时，市政供水的管径不应小于65mm。2.2屋顶水箱的出水管管径不宜小于65mm。3、简易自动喷水灭火系统达不到最不利点的工作压力时，应设置管道增压泵。3.1增压泵可不设备用泵。3.2增压泵可市政一路供电，并有确保供电可靠的措施，供电线路应穿金属管保护。4、设于歌舞娱乐放映游艺场所的简易自动喷水灭火系统应设置水泵接合器。四、系统维护保养1、为保证简易自动喷水灭火系统的良好运行，使用或物业管理单位应按照规程进行维护、管理和保养。2、维护管理人员应熟悉自动喷水灭火系统的原理、性能和维护规程。3、每年对市政水源供水能力进行一次测定。每月对屋顶供水水箱进行一次检查，检查储水水位和保证消防用水不作他用的措施，发现故障及时...
