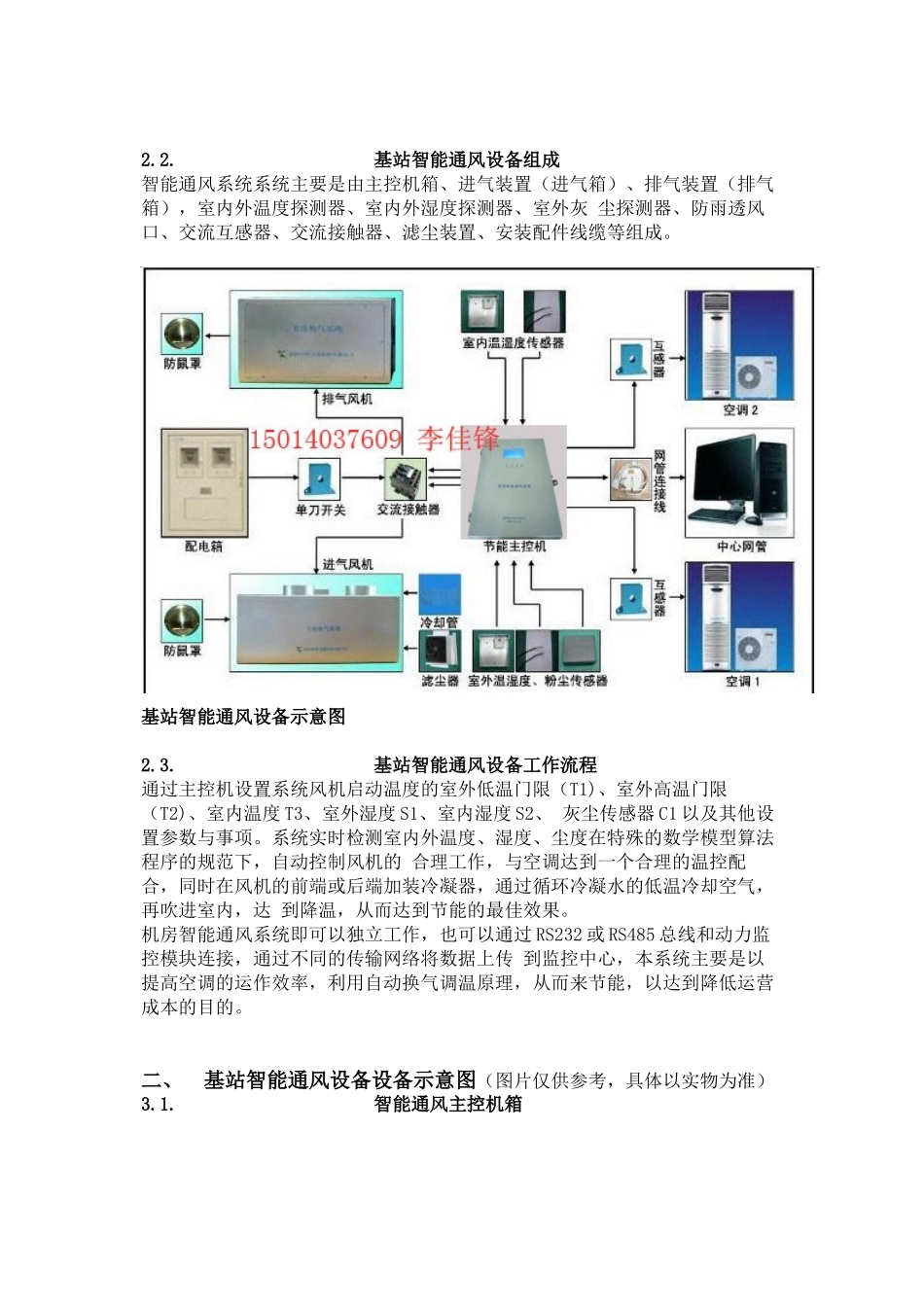

2.1.基站智能通风设备原理由于机房内温度的升高是因电气设备的长期运行发热、而非站外环境温度所致。如一年四季均用空调来保持站内温度(主要是降温)，则冬、春、秋三季及夏季的早晚时段的室外低温便可散热降温的有利条件被忽视,从而导致电能的浪费、营运成本居高不下。机房智能通风系统充分利用机房室内外的温差而形成热交换，依靠大量的空气流通，有效地将机房内的热量迅速向外迁移，实现室内散热。从而大幅度降低电能消耗和营运成本、延长空调使用寿命。如图所示。2.2.基站智能通风设备组成智能通风系统系统主要是由主控机箱、进气装置（进气箱）、排气装置（排气箱），室内外温度探测器、室内外湿度探测器、室外灰尘探测器、防雨透风口、交流互感器、交流接触器、滤尘装置、安装配件线缆等组成。基站智能通风设备示意图2.3.基站智能通风设备工作流程通过主控机设置系统风机启动温度的室外低温门限（T1)、室外高温门限（T2)、室内温度T3、室外湿度S1、室内湿度S2、灰尘传感器C1以及其他设置参数与事项。系统实时检测室内外温度、湿度、尘度在特殊的数学模型算法程序的规范下，自动控制风机的合理工作，与空调达到一个合理的温控配合，同时在风机的前端或后端加装冷凝器，通过循环冷凝水的低温冷却空气，再吹进室内，达到降温，从而达到节能的最佳效果。机房智能通风系统即可以独立工作，也可以通过RS232或RS485总线和动力监控模块连接，通过不同的传输网络将数据上传到监控中心，本系统主要是以提高空调的运作效率，利用自动换气调温原理，从而来节能，以达到降低运营成本的目的。二、基站智能通风设备设备示意图（图片仅供参考，具体以实物为准）3.1.智能通风主控机箱主控箱是基站智能通风设备的核心部件，CPU控制程序、A/D、电源、控制逻辑电路、系统开关、参数显示、设置按键、控制风机及空调的交流接触器、网络管理接口，这些都设计在主控箱中。主控箱的基本参数：（1）供电220V/-48V（2）面板显示窗口2个（上部窗口显示与室外相关的信息，下部窗口显示与室内相关的信息）（3）面板设置按键4个（4）开箱锁1个（5）电源输入线1根（6）风机电源控制输出线2根（1个供进气箱使用，1个供排气箱使用）（7）室外温度探测连接线1根（8）室外湿度探测连接线1根（9）室内温度探测连接线1根（10）室内湿度探测连接线1根（11）功率小于1W（12）箱体尺寸350mm×270mm×93mm（高×宽×深）3.2.进气箱进气箱是由风机、滤尘器、引风口组成。滤尘装置在进风口出。进气箱一般安装在机房内北（阴）面的下部。3.3.排气箱排气箱完成将机房内的热气排出，一般安装在机房内南（阳）面的上部。3.4.室内外温度探测器3.5.室内外湿度探测器三、基站智能通风设备的设备组成清单基站智能通风设备设备清单序号设备名称型号单位数量主要功能备注1主控箱个1是系统的核心或心脏，采集到的信息处理，发出控制指令。内有主控板、显示面板、开关、交流接触器等必备2进气箱个1内有2个离心风机，上面安装了滤尘装置，内可选安装冷凝水管必备3排气箱个1内置1个离心风机必备4室外集成盒个1上面固定了1个温度传感器、1个湿度传感器，采取了防雨措施。含连接线。必备5室内集成盒个1上面固定了1个温度传感器、1个湿度传感器，采取了防雨措施。含连接线。必备6尘感探测器个1选用7辅材套中国移动通信集团湖南有限公司岳阳分公司机房节能测试数据我公司的机房换气节能系统在湖南、湖北、山东、河北、北京、四川等多个省市运用。目前在中国移动通信集团湖南有限公司岳阳分公司安装了一套机房智能通风系统，该系统进风机由1台离心风机组成，排风机由1台轴式风机组成，每台离心风机的进风量是2100m³/小时，相当于每小时更换机房内的空气10次，整套系统功率在185±5W之间。经过测试分析，机房有2台3匹的空调制冷，空调制冷功率大约为6000W,由于机房发热设备多，根据监测，空调每天需运行15个小时以上，由此可以得出：7、没有安装机房节能换气系统情况下，机房每天运行用电量：149.4度8、安装运用机房节能换气系统情况下，风机平均每天运行16个小时，机房整体用电量117.4度。9、安装节能系统后每天节约用电量：149.4度-117.4度=3...
