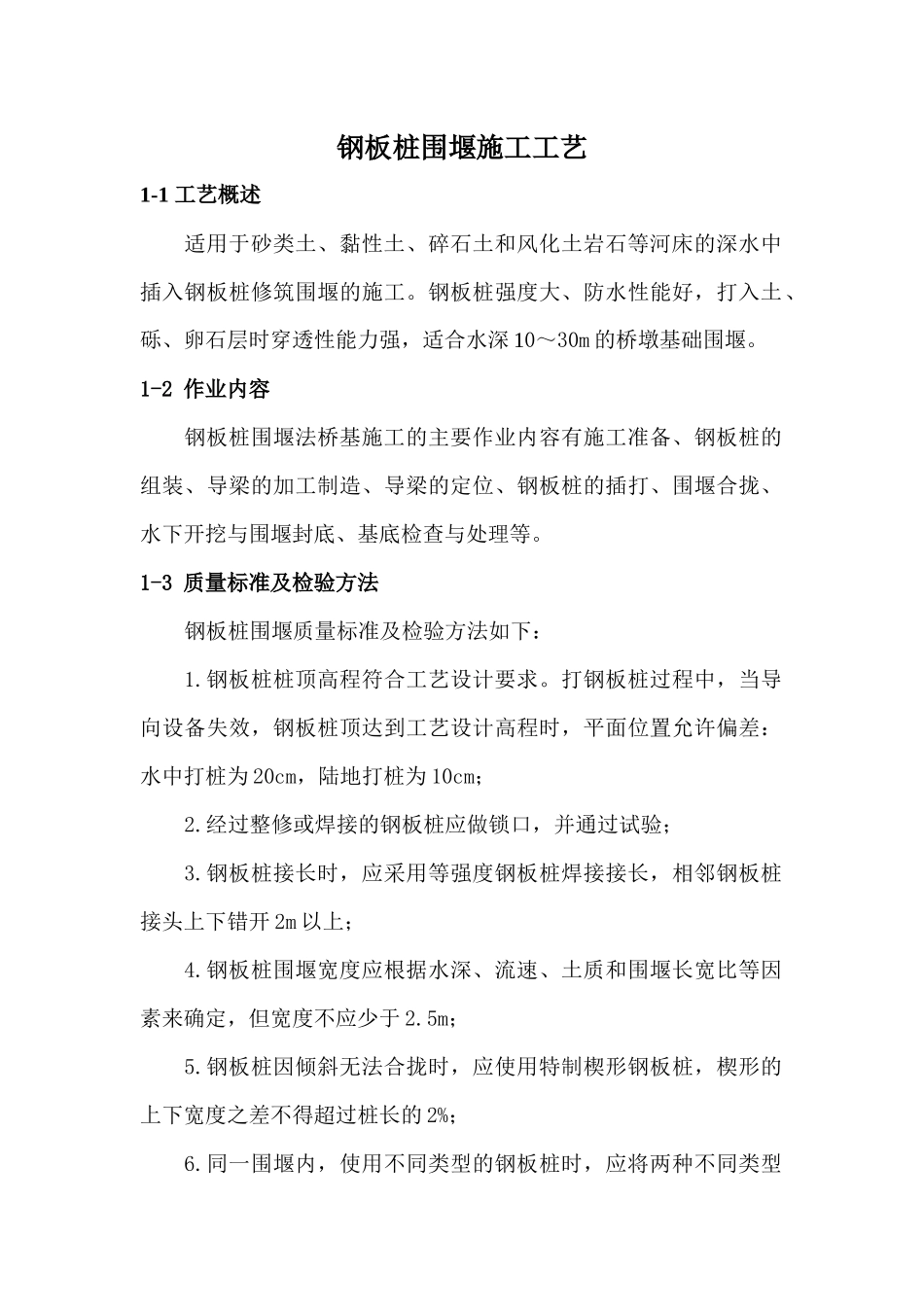

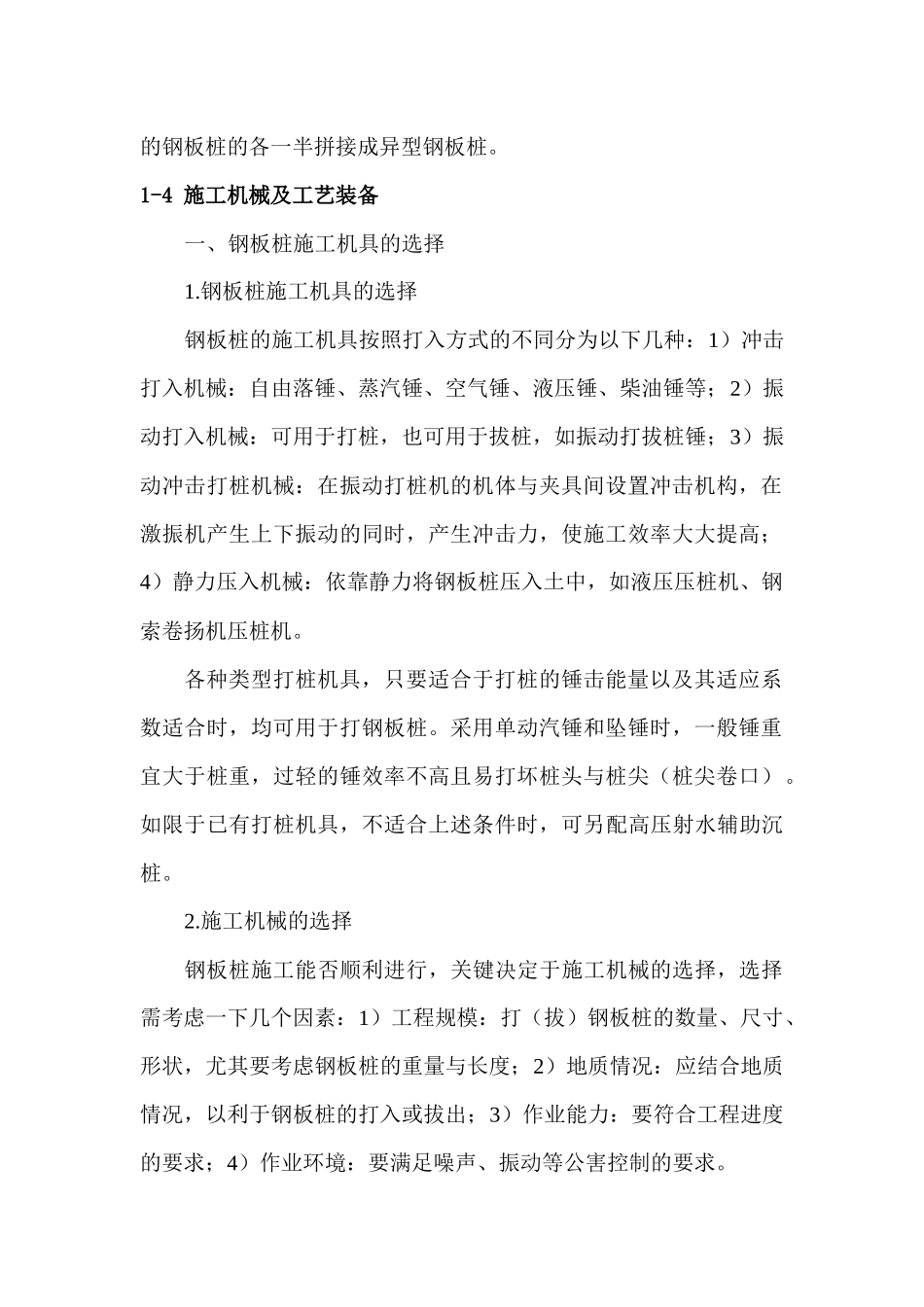

钢板桩围堰施工工艺1-1工艺概述适用于砂类土、黏性土、碎石土和风化土岩石等河床的深水中插入钢板桩修筑围堰的施工。钢板桩强度大、防水性能好，打入土、砾、卵石层时穿透性能力强，适合水深10～30m的桥墩基础围堰。1-2作业内容钢板桩围堰法桥基施工的主要作业内容有施工准备、钢板桩的组装、导梁的加工制造、导梁的定位、钢板桩的插打、围堰合拢、水下开挖与围堰封底、基底检查与处理等。1-3质量标准及检验方法钢板桩围堰质量标准及检验方法如下：1.钢板桩桩顶高程符合工艺设计要求。打钢板桩过程中，当导向设备失效，钢板桩顶达到工艺设计高程时，平面位置允许偏差：水中打桩为20cm，陆地打桩为10cm；2.经过整修或焊接的钢板桩应做锁口，并通过试验；3.钢板桩接长时，应采用等强度钢板桩焊接接长，相邻钢板桩接头上下错开2m以上；4.钢板桩围堰宽度应根据水深、流速、土质和围堰长宽比等因素来确定，但宽度不应少于2.5m；5.钢板桩因倾斜无法合拢时，应使用特制楔形钢板桩，楔形的上下宽度之差不得超过桩长的2%；6.同一围堰内，使用不同类型的钢板桩时，应将两种不同类型的钢板桩的各一半拼接成异型钢板桩。1-4施工机械及工艺装备一、钢板桩施工机具的选择1.钢板桩施工机具的选择钢板桩的施工机具按照打入方式的不同分为以下几种：1）冲击打入机械：自由落锤、蒸汽锤、空气锤、液压锤、柴油锤等；2）振动打入机械：可用于打桩，也可用于拔桩，如振动打拔桩锤；3）振动冲击打桩机械：在振动打桩机的机体与夹具间设置冲击机构，在激振机产生上下振动的同时，产生冲击力，使施工效率大大提高；4）静力压入机械：依靠静力将钢板桩压入土中，如液压压桩机、钢索卷扬机压桩机。各种类型打桩机具，只要适合于打桩的锤击能量以及其适应系数适合时，均可用于打钢板桩。采用单动汽锤和坠锤时，一般锤重宜大于桩重，过轻的锤效率不高且易打坏桩头与桩尖（桩尖卷口）。如限于已有打桩机具，不适合上述条件时，可另配高压射水辅助沉桩。2.施工机械的选择钢板桩施工能否顺利进行，关键决定于施工机械的选择，选择需考虑一下几个因素：1）工程规模：打（拔）钢板桩的数量、尺寸、形状，尤其要考虑钢板桩的重量与长度；2）地质情况：应结合地质情况，以利于钢板桩的打入或拔出；3）作业能力：要符合工程进度的要求；4）作业环境：要满足噪声、振动等公害控制的要求。打桩机选择可参考表7-5.1。二、拔桩设备吊船、吊机、打拔桩机、震动打拔桩机、倒打汽锤、高压射水、千斤顶、扒杆滑车组及卷扬机等，拔桩可用长卡环扣在拔桩孔上作为吊点。表7-5.1打桩机的比选机械类别冲击式打桩机振动锤油压式压桩机柴油锤蒸汽锤落锤钢板桩形式除小型板桩外除小型板桩外所有形式板桩所有形式板桩除小型板桩外长度任意长度任意长度适宜短桩不适宜长桩任意长度地层条件软弱粉土不适宜不适宜适宜适宜可以粉土、黏土适宜适宜适宜适宜适宜砂层适宜适宜不适宜可以可以硬土层可以可以不可以不可以不适宜施工条件辅助设施规模大规模大简单简单规模大噪声高较高高小无振动大大少大无贯入能量大一般小一般一般施工速度快快慢一般一般费用高高便宜一般高规模大工程大工程简易工程大工程大工程优点燃料费用低，运行简单打击时可调整故障少，改变落距调整锤击力打拔都可以打拔都可以缺点软土启动难烟雾较多容易偏心锤击瞬时电流大，需大容量变压器只适用于直线段三、其他设备钢板桩围堰按平面形式有圆形、矩形、圆端形、多边形，其围堰结构有单层和双层两种。单层结构形式由定位桩、导梁（或称导框、围笼）及钢板桩组成。定位桩可用木桩或钢筋混凝土管桩，导框由多用型钢组成。钢板桩按横断面分为平型、槽型、Z型、工字型或槽钢，锁口形式有阴阳、环形、套型三种。各类型钢板桩在锁口联结处能转一定的角度，且均有圆形最小半径的规定。在同一围堰内宜采用同类型同锁口的钢板桩，否则需要加制异形钢板桩联结。插打钢板桩的支架的承载力、船舶吨位、木排铺设面积后厚度应按施工设计要求选用。钢板桩围堰需用方木或型钢作为内导梁、导框制成围笼，其作用在于插打钢板桩时起导向作用；顶层导框可兼作施工平台；更主要的是作为钢板桩围...
