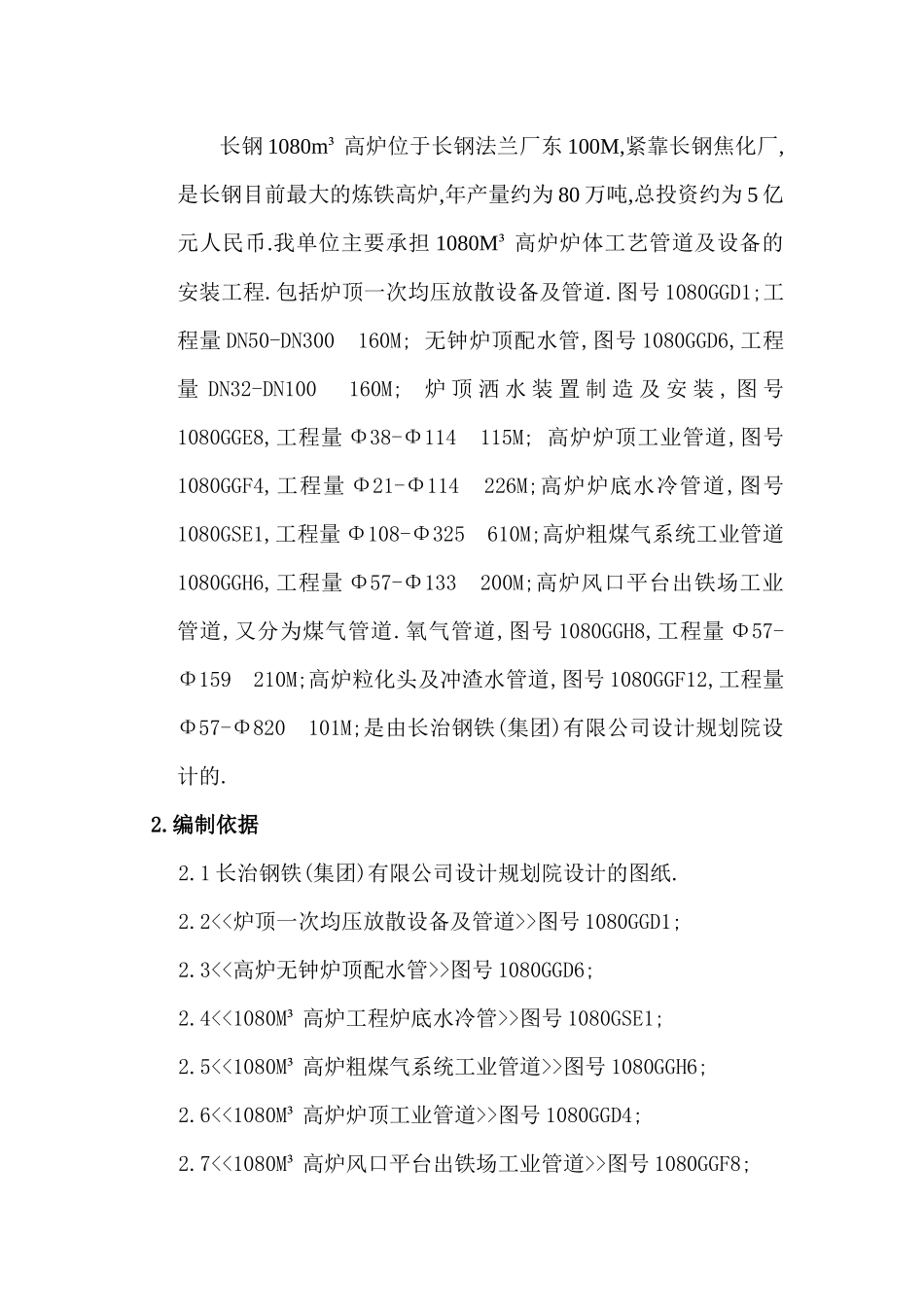

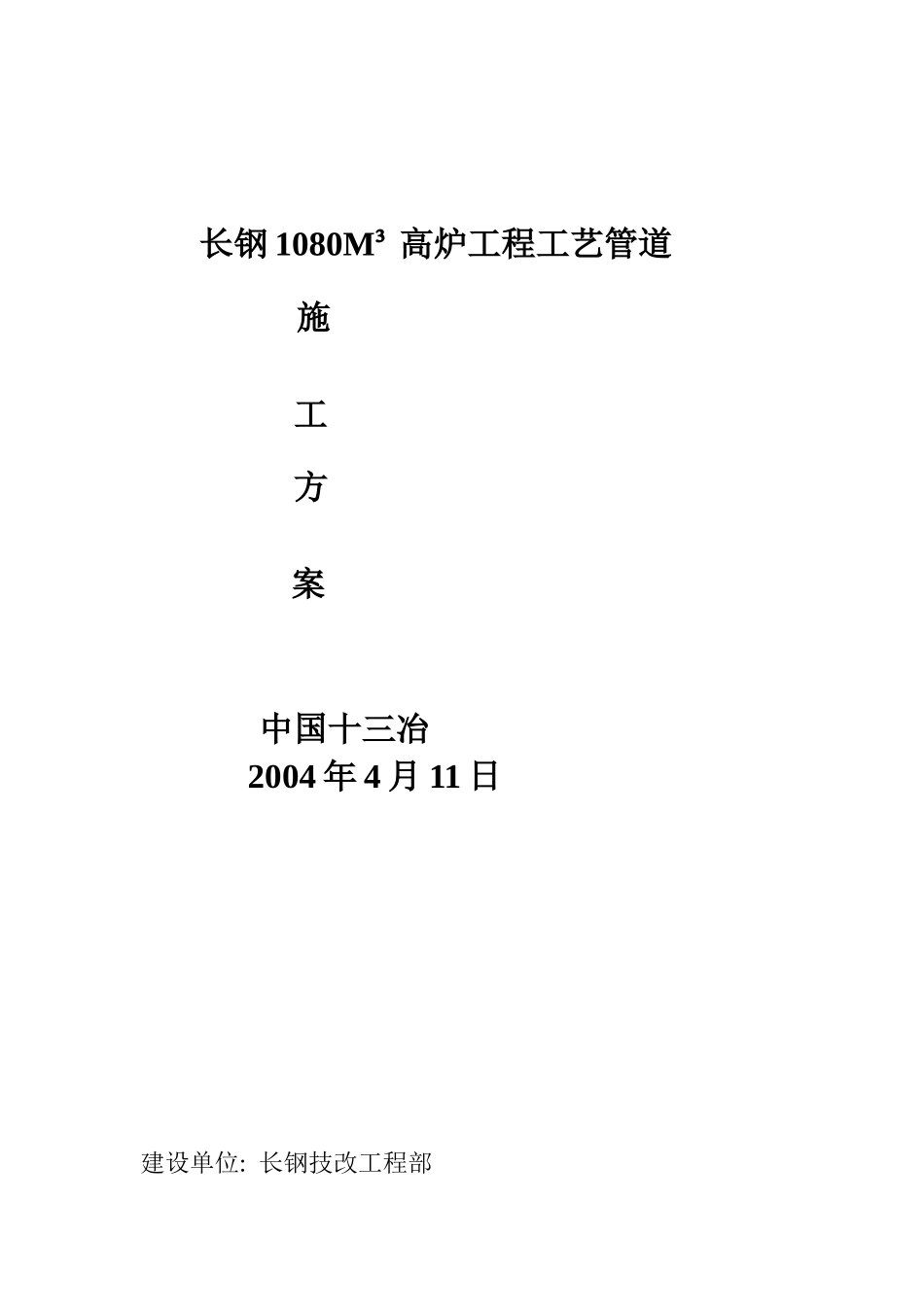

长钢1080M³高炉工程工艺管道施工方案中国十三冶2004年4月11日建设单位:长钢技改工程部批准:审批:时间:监理公司:批准:审核:时间:施工单位:批准:编制:时间:1.工程概况长钢1080m³高炉位于长钢法兰厂东100M,紧靠长钢焦化厂,是长钢目前最大的炼铁高炉,年产量约为80万吨,总投资约为5亿元人民币.我单位主要承担1080M³高炉炉体工艺管道及设备的安装工程.包括炉顶一次均压放散设备及管道.图号1080GGD1;工程量DN50-DN300160M;无钟炉顶配水管,图号1080GGD6,工程量DN32-DN100160M;炉顶洒水装置制造及安装,图号1080GGE8,工程量Φ38-Φ114115M;高炉炉顶工业管道,图号1080GGF4,工程量Φ21-Φ114226M;高炉炉底水冷管道,图号1080GSE1,工程量Φ108-Φ325610M;高炉粗煤气系统工业管道1080GGH6,工程量Φ57-Φ133200M;高炉风口平台出铁场工业管道,又分为煤气管道.氧气管道,图号1080GGH8,工程量Φ57-Φ159210M;高炉粒化头及冲渣水管道,图号1080GGF12,工程量Φ57-Φ820101M;是由长治钢铁(集团)有限公司设计规划院设计的.2.编制依据2.1长治钢铁(集团)有限公司设计规划院设计的图纸.2.2<<炉顶一次均压放散设备及管道>>图号1080GGD1;2.3<<高炉无钟炉顶配水管>>图号1080GGD6;2.4<<1080M³高炉工程炉底水冷管>>图号1080GSE1;2.5<<1080M³高炉粗煤气系统工业管道>>图号1080GGH6;2.6<<1080M³高炉炉顶工业管道>>图号1080GGD4;2.7<<1080M³高炉风口平台出铁场工业管道>>图号1080GGF8;2.8<<1080M³高炉炉顶洒水装置制造及安装>>图号1080GGE8;2.9<<1080M高炉粒化头及冲渣水管安装>>图号1080GGF12;2.10<<工业.金属管道工程及验收规范>>GB50235-97;2.11<<现场设备,工业管道焊接及验收规范>>GB50236-97;3.工程量一览表序号材料名称规格型号材质单位数量1无缝钢管Φ18*2.510m0.22无缝钢管Φ21*2.710m203无缝钢管Φ27*3.510m124无缝钢管Φ33.5*3.2510m235无缝钢管Φ38*3.510m236无缝钢管Φ48*3.510m257无缝钢管Φ57*410m2038无缝钢管Φ60*510m949无缝钢管Φ89*4.510m2410无缝钢管Φ108*610m6212无缝钢管Φ114*510m42.313无缝钢管Φ133*4.510m5714无缝钢管Φ159*4.510m9315无缝钢管Φ159*610m1716无缝钢管Φ168*610m3.517无缝钢管Φ219*610m161818无缝钢管无缝钢管Φ325*8Φ325*81010mm18918919无缝钢管Φ273*810m0.320焊接钢管DN25Q235Am3921焊接钢管DN40Q235Am3022焊接钢管DN50Q235Am2523焊接钢管DN80Q235Am1524焊接钢管DN100Q235Am8025焊接钢管DN720Q235Am1526焊接钢管DN820Q335Am327不锈钢管Φ27*3.51Cr18Ni9Tim0.628不锈钢管Φ18*2.51Cr18Ni10Tim0.1929不锈钢管57*41Cr18Ni11Tim1.5630无缝钢管Φ114*710m7231无缝钢管Φ325*810m18232阀门个种个14033管件个种个1604.工程特点本工程特点,工程量不大,管道介质多,管材规格多,管线布零乱.长钢1080M³高炉工程.炉顶一次均压放散设备及管道,主要是控制炉内及重力除尘内的压力,使炉内煤气压力一直保持一定的数值.重力除尘的煤气放散管道是沿着下降管布置,和炉顶放散管道合到一起排到空中,管径DN300,最高放点68米,此管线在施工当中是最困难,最危险.施工要得当,安全设施要齐全,.无钟炉顶配水管,主要是无钟炉顶冷却用水,又包括U型水封系统,管径DN40-DN100,该管道布置根据现场情况进行调整,炉底冷却水管道,主要炉底冷却用水,管径Φ108-Φ325,高炉粗媒气系统工业管道,分冷却水管道.煤气管道,氧气管道,氮气管道,蒸气管道.冷却水管道,设备冷却水,炉底冷却水管道.煤气管道主要是煤气放散,氧气管道主要风口用氧,氮气管道主要用于仪表用气,煤气置换吹扫用气.5.施工方法和施工规范5.1施工前准备5.1.1质料的准备做好图纸自审绘审工作,发现问题及早提出,及早处理,熟悉图纸和资料,掌握管道的材质,设备规格型号,仔细阅读钢材,阀门的产品合格证,使用说明书,熟悉管道的安装顺序和尺寸,避免一切不必要的返工.5.1.2施工现场准备在施工当中,把所有材料和工具放在离现场比较进的地方,由于现场施工平面比较窄小,施工单位多,工期比较紧,考虑到主要材料放置困难,把主要材料放到32米平台上,其它材料可以放到自己临时休息的地方,材料的堆放要整齐,且按规格堆放.管材,管件比较复杂,零碎,一定要保管好.5...
