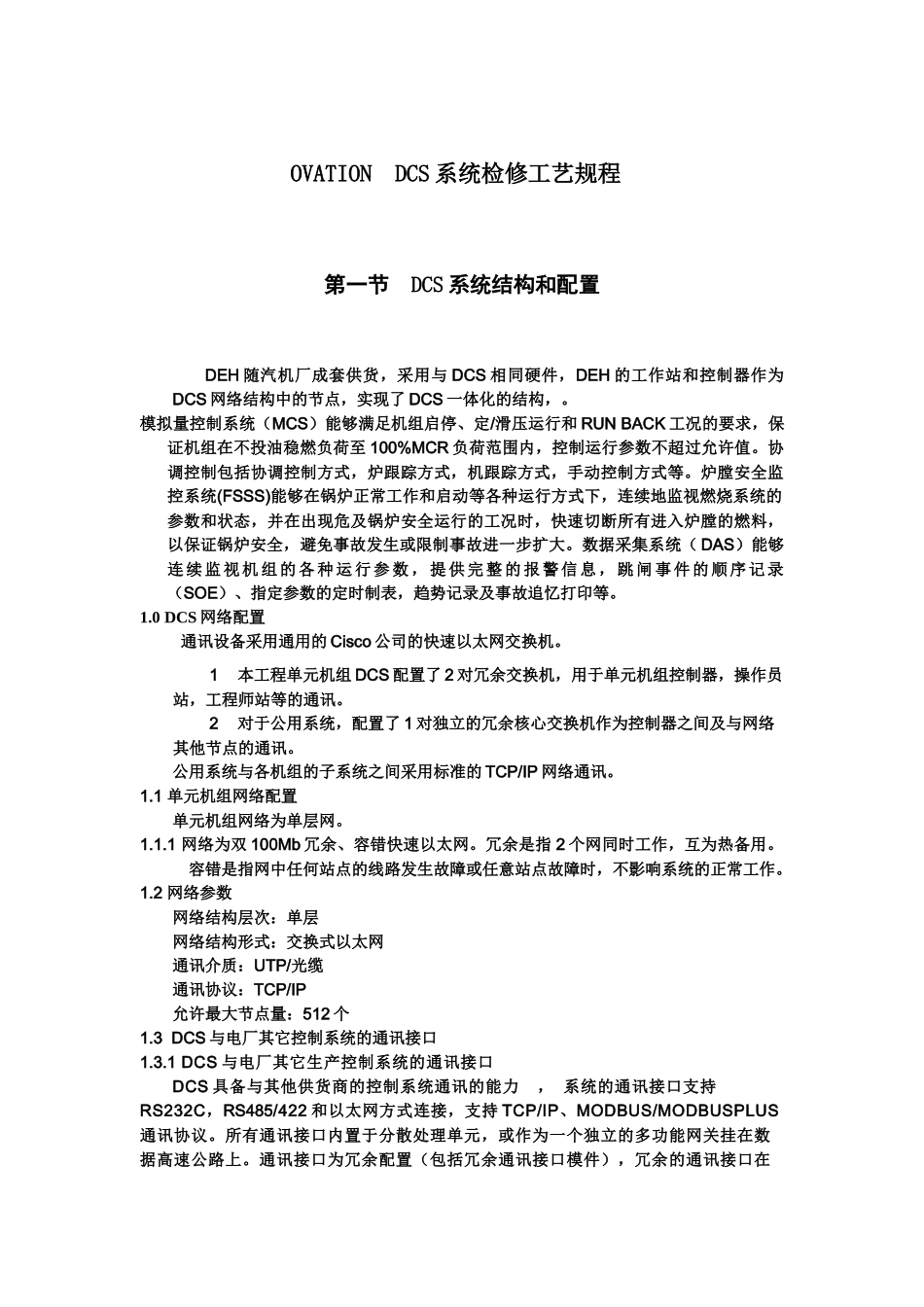

OVATIONDCS系统检修工艺规程第一节DCS系统结构和配置DEH随汽机厂成套供货，采用与DCS相同硬件，DEH的工作站和控制器作为DCS网络结构中的节点，实现了DCS一体化的结构，。模拟量控制系统（MCS）能够满足机组启停、定/滑压运行和RUNBACK工况的要求，保证机组在不投油稳燃负荷至100%MCR负荷范围内，控制运行参数不超过允许值。协调控制包括协调控制方式，炉跟踪方式，机跟踪方式，手动控制方式等。炉膛安全监控系统(FSSS)能够在锅炉正常工作和启动等各种运行方式下，连续地监视燃烧系统的参数和状态，并在出现危及锅炉安全运行的工况时，快速切断所有进入炉膛的燃料，以保证锅炉安全，避免事故发生或限制事故进一步扩大。数据采集系统（DAS）能够连续监视机组的各种运行参数，提供完整的报警信息，跳闸事件的顺序记录（SOE）、指定参数的定时制表，趋势记录及事故追忆打印等。1.0DCS网络配置通讯设备采用通用的Cisco公司的快速以太网交换机。1本工程单元机组DCS配置了2对冗余交换机，用于单元机组控制器，操作员站，工程师站等的通讯。2对于公用系统，配置了1对独立的冗余核心交换机作为控制器之间及与网络其他节点的通讯。公用系统与各机组的子系统之间采用标准的TCP/IP网络通讯。1.1单元机组网络配置单元机组网络为单层网。1.1.1网络为双100Mb冗余、容错快速以太网。冗余是指2个网同时工作，互为热备用。容错是指网中任何站点的线路发生故障或任意站点故障时，不影响系统的正常工作。1.2网络参数网络结构层次：单层网络结构形式：交换式以太网通讯介质：UTP/光缆通讯协议：TCP/IP允许最大节点量：512个1.3DCS与电厂其它控制系统的通讯接口1.3.1DCS与电厂其它生产控制系统的通讯接口DCS具备与其他供货商的控制系统通讯的能力，系统的通讯接口支持RS232C，RS485/422和以太网方式连接，支持TCP/IP、MODBUS/MODBUSPLUS通讯协议。所有通讯接口内置于分散处理单元，或作为一个独立的多功能网关挂在数据高速公路上。通讯接口为冗余配置（包括冗余通讯接口模件），冗余的通讯接口在任何时候都同时工作，其中的任一通讯接口故障不对过程监控造成影响。1.3.2DCS与SIS的通讯接口DCS通过专用的OPC接口站、DMZ交换机和路由器三重隔离向SIS传送数据，为每台机组配置一台专用的数据采集接口计算机，该接口计算机提供的服务能够让SIS系统通过该计算机访问DCS数据。SIS系统向数据采集接口计算机请求获得数据，数据采集接口计算机接到SIS系统的请求后从DCS系统取得数据并发送给SIS系统。DCS与全厂SIS系统接口包含软件和硬件防火墙，防止SIS系统上的终端对DCS系统进行任何操作和修改，以及计算机病毒的侵害。1.4GPS时钟同步系统：本工程DCS供货商提供一套完整的全厂GPS时钟同步系统，主时钟分别向下列系统发送标准时钟信号，使全厂各个系统的时钟同步、定时校准。a.发变组保护装置IRIGB（直流＋、－）5点b.快切装置PPM空接点2点c.发变组录波装置PPM空接点1点d.启备变RIGB（直流＋、－）2点e.DCSNTP网络时钟协议RJ－45接口对时1点f.辅助车间控制网络RS485方式1点g.SISNTP网络时钟协议RJ－45接口对时1点（暂定）h.备用各类对时接口分别预留3点DCS系统上建立有‘数字主时钟’装置，使挂在DCS上的各个控制站时钟同步、定时校准。装置本身与全厂GPS主时钟同步并能实现自动校正。“数字主时钟”与GPS的时钟同步，也可以在工程师站通过键盘设定。2.0控制系统配置2.1配置原则DCS系统控制器按DCS功能并兼顾系统划分配置，并保证各控制器负荷基本均衡。实行硬件物理分散布置，信息集中管理的设计原则。所有处理器模件均冗余配置，一旦某个工作的处理器模件发生故障，系统应能自动地以无扰方式，快速切换至与其冗余的处理器模件，并在操作员站报警。冗余配置的处理器模件与系统有并行的接口，即均能接受系统对它们进行的组态和组态修改。处于后备状态的处理器模件能不断更新自身获得的信息，并与工作模件保持数据同步。不设单独DAS控制器，DAS点分配在MCS控制器中。控制器功能具体分配为：B-MCS/DAS—1对B-SCS—2对FSSS—3对T-MCS/DAS—1对T-SCS—2对等离子点火、除渣、智能前端—1对ECS—2对DEH—...
