挤塑聚苯乙烯泡沫板外墙保温施工方案VIP免费

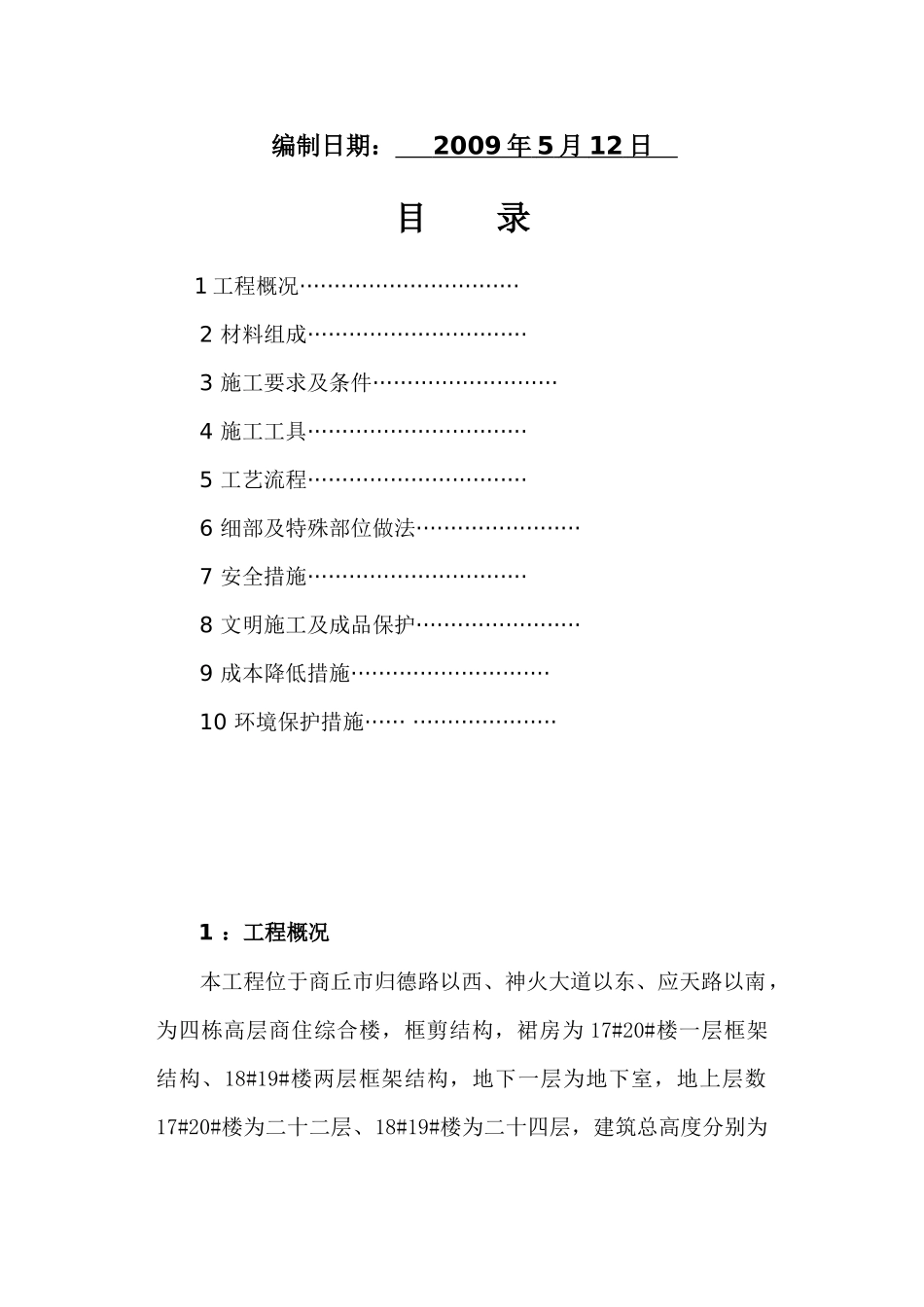

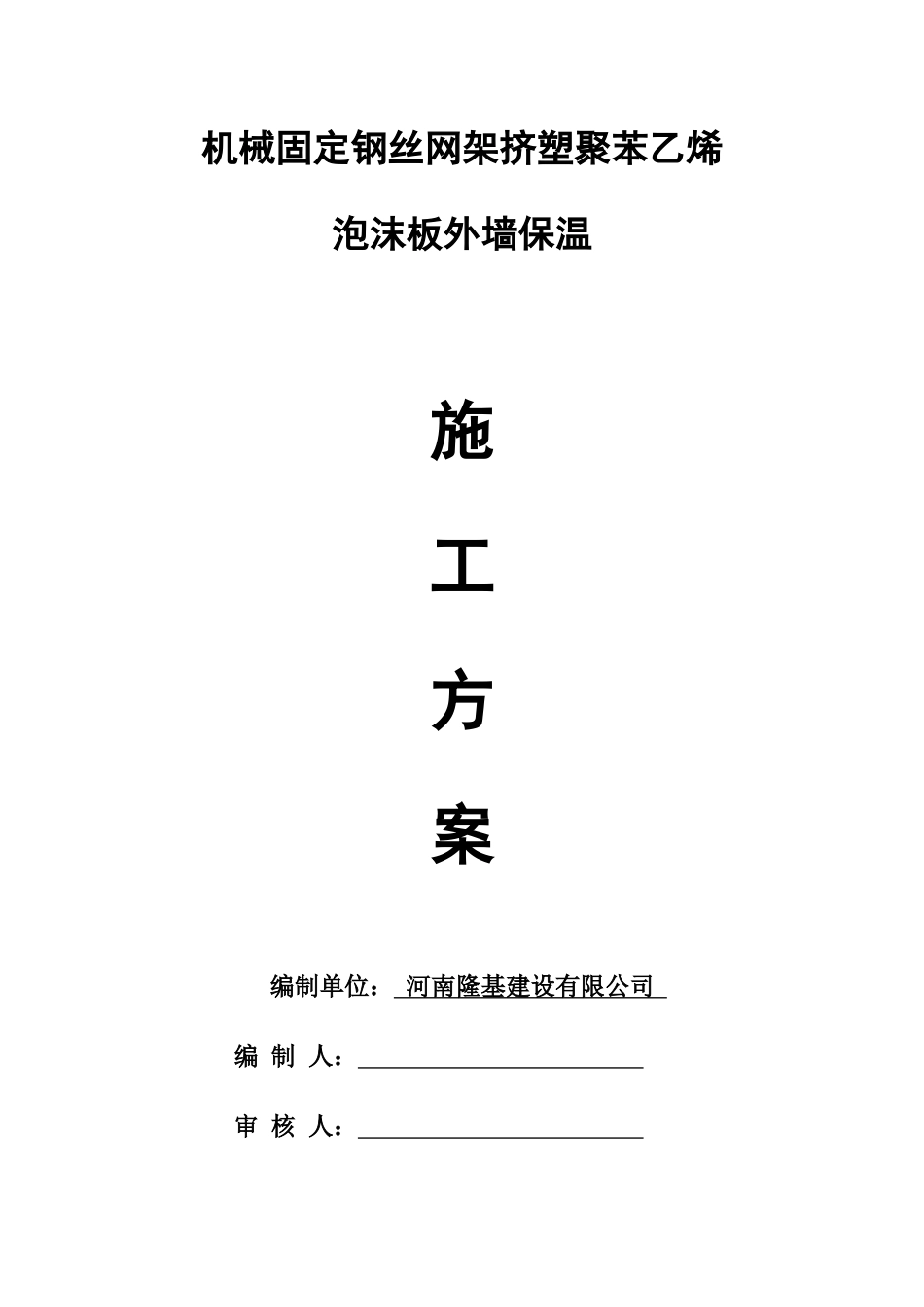

机械固定钢丝网架挤塑聚苯乙烯泡沫板外墙保温施工方案编制单位：河南隆基建设有限公司编制人：审核人：编制日期：2009年5月12日目录1工程概况································2材料组成································3施工要求及条件···························4施工工具································5工艺流程································6细部及特殊部位做法························7安全措施································8文明施工及成品保护························9成本降低措施·····························10环境保护措施···························1：工程概况本工程位于商丘市归德路以西、神火大道以东、应天路以南，为四栋高层商住综合楼，框剪结构，裙房为17#20#楼一层框架结构、18#19#楼两层框架结构，地下一层为地下室，地上层数17#20#楼为二十二层、18#19#楼为二十四层，建筑总高度分别为68.2、75.1米，4栋楼总建筑面积41725.47平方米，其中地下车库建筑面积为3127.19平方米，商业服务网点部分建筑面积为3541.58平方米，住宅部分建筑面积为35056.7平方米。一、二层为商业服务网点，17#20#楼层高为5.0米、18#19#楼为4.5米，17#20#楼二至二十二层为住宅，18#19#楼三至二十四层为住宅，标准层层高为2.90米，室内外高差0.450米。属一类高层建筑，耐火等级为二级，本工程外墙设有保温层：采用机械固定钢丝网架挤塑聚苯乙烯泡沫板外保温，保温后粘贴外墙面砖及粉刷外墙涂料；其中17#、20#楼采用60㎜厚保温层，18#、19#楼采用40㎜厚保温层。2：材料组成2.1机械固定钢丝网架挤塑聚苯乙烯泡沫板规格为3000mm×600mm×40mm、3000mm×600mm×60mm平头式，阻燃型，表观密度25～32kg/m3，尺寸收缩率小于1.5%，吸水率小于1.5%，钢丝网片为￠2纵横间距50㎜，腹丝为￠2.2斜插于板面成45°角外露10㎜与钢丝网片焊接。2.2专用界面剂、板面喷界面处理剂厂家已配制好，现场施工时加胶用手持式电动搅拌机搅拌，重量比为胶:聚合物砂浆等于1:5，可操作时间不小于2h。2.3固定件采用镀锌薄钢板网卡（用M6金属锚栓固定于基层墙体）双向间距500，梅花形布置，固定挤塑聚苯乙烯泡沫板，要求单个固定件的抗拉承载力标准值不小于500N（本工程按要求作完样板块后，以实际的锚栓拉拔结果计算情况如下计算书）。承托件采用30、50的角钢按02J121-1E型图集99页加工成型涂刷防锈漆两道，用M12金属锚栓固定于基体，水平间距1200㎜，垂直间距每层设置梅花壮布置，加气混凝土块部分穿透墙体固定，间距同网卡及托件。2.4￠2钢丝角网平网用于增强板面搭接、阴阳角及洞口四周的整体性；孔径50mm×50mm，角网宽度200mm，平网宽度100㎜。2.5聚乙烯泡沫塑料棒用于填塞膨胀缝，作为密封膏的隔离背衬材料，其直径按照缝宽的1.3倍选用。3：施工要求及条件3.1外墙体垂直、平整度满足规范要求，门窗框安装到位，飘窗、阳台栏板、挑檐等突出墙面部位尺寸合格后即可进行施工。3.2施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于5℃，风力不大于5级。4：施工工具电热丝切割器或壁纸刀（裁挤塑板及钢丝网用）、电锤（拧胀螺丝及打膨胀螺丝锚固件孔用）、根部带切割刀片的冲击钻钻头（为放固定件打眼用，切割刀片的大小、切入深度与膨胀钉头一致）、其他抹灰专用工具。5：工艺流程5.1基层清理5.1.1清理混凝土墙面上残留的浮灰、脱模剂油污等杂物及剔除剪力墙接槎处劈裂的混凝土块、夹杂物、摔浆、基层找平。5.1.2清理找平层空鼓部位等。并重新进行修补；窗台挑檐按照2%用水泥砂浆找坡，外墙各种洞口填塞密实。5.1.3要求固定挤塑板表面平整度偏差不超过4mm，超差时对突出墙面处进行打磨，对凹进部位进行找补（需找补厚度超过6mm时用1﹕2.5水泥砂浆抹灰，以确保整个墙面的...
