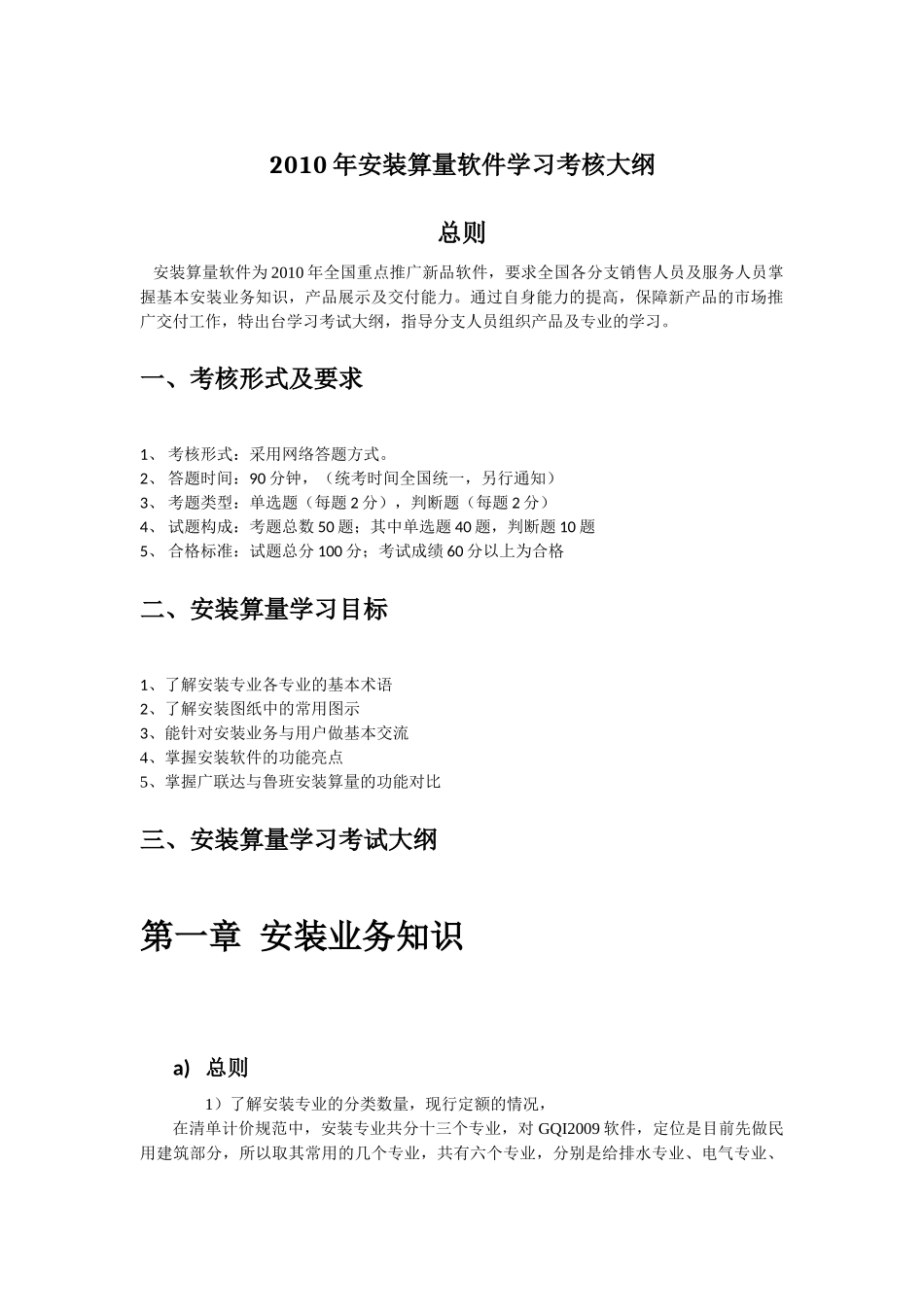

广联达内部课件-XXXX年安装算量软件学习考核大纲_第1页
1/16

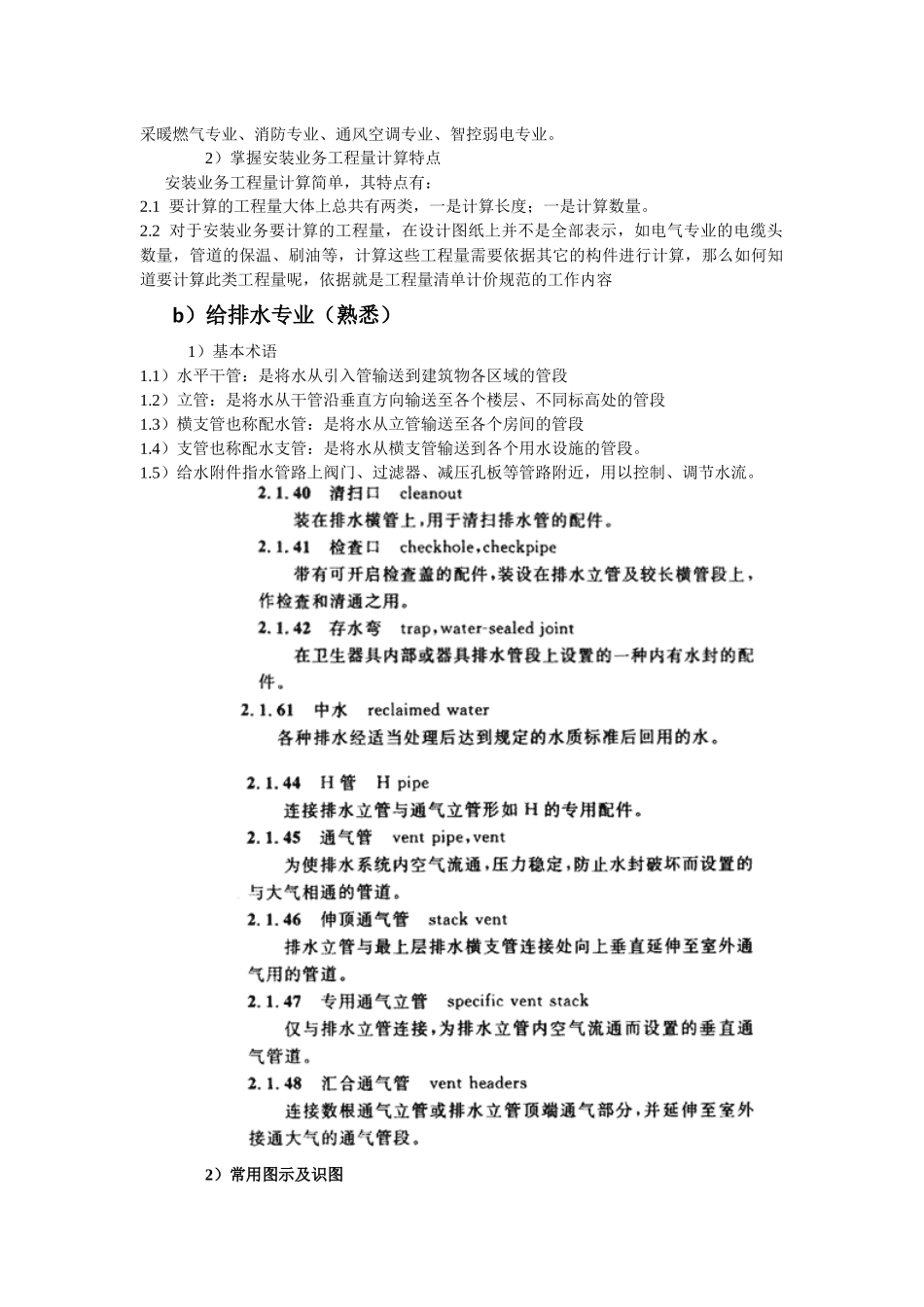

广联达内部课件-XXXX年安装算量软件学习考核大纲_第2页
2/16

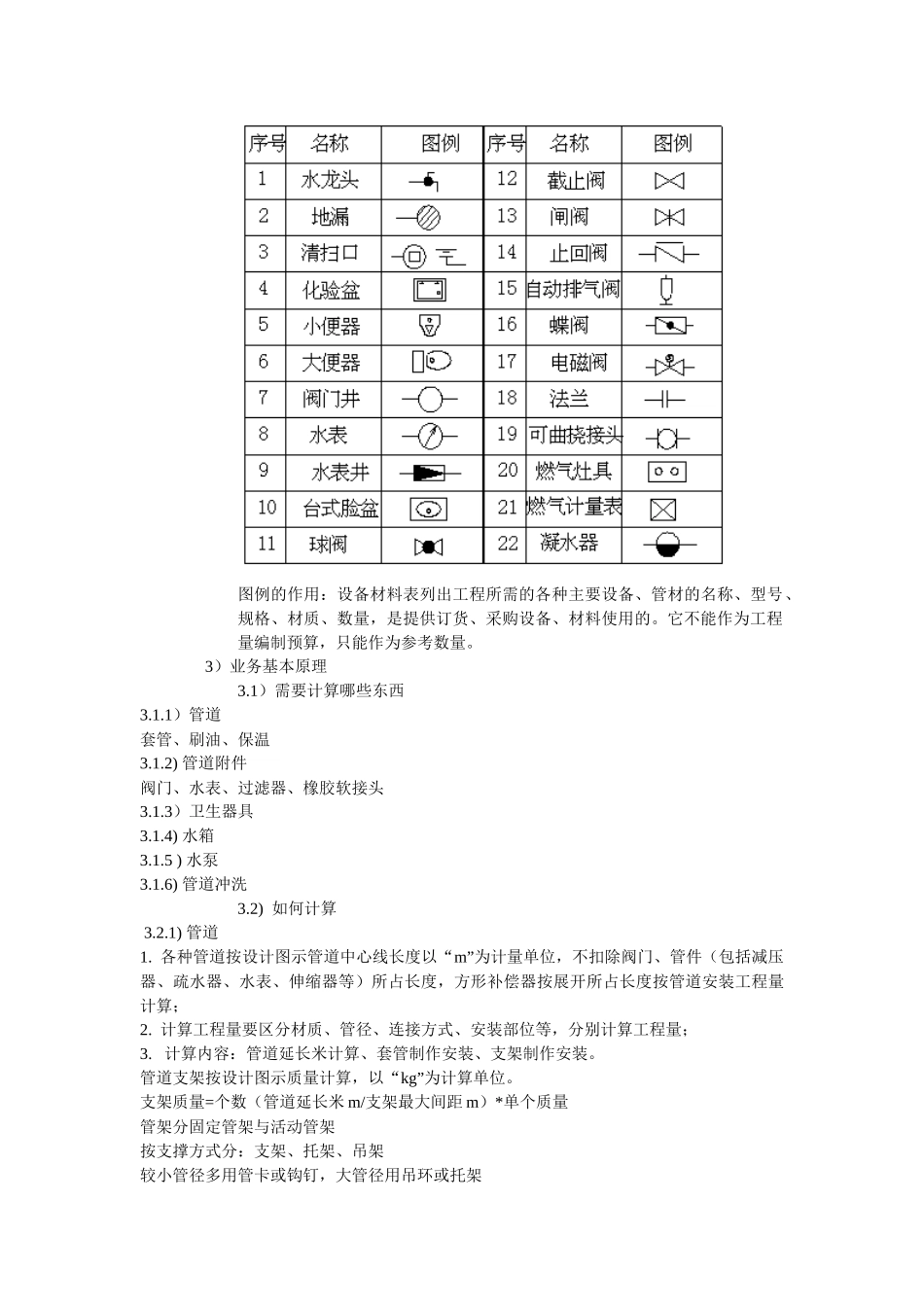

广联达内部课件-XXXX年安装算量软件学习考核大纲_第3页
3/16
2010年安装算量软件学习考核大纲总则安装算量软件为2010年全国重点推广新品软件,要求全国各分支销售人员及服务人员掌握基本安装业务知识,产品展示及交付能力。通过自身能力的提高,保障新产品的市场推广交付工作,特出台学习考试大纲,指导分支人员组织产品及专业的学习。一、考核形式及要求1、考核形式:采用网络答题方式。2、答题时间:90分钟,(统考时间全国统一,另行通知)3、考题类型:单选题(每题2分),判断题(每题2分)4、试题构成:考题总数50题;其中单选题40题,判断题10题5、合格标准:试题总分100分;考试成绩60分以上为合格二、安装算量学习目标1、了解安装专业各专业的基本术语2、了解安装图纸中的常用图示3、能针对安装业务与用户做基本交流4、掌握安装软件的功能亮点5、掌握广联达与鲁班安装算量的功能对比三、安装算量学习考试大纲第一章安装业务知识a)总则1)了解安装专业的分类数量,现行定额的情况,在清单计价规范中,安装专业共分十三个专业,对GQI2009软件,定位是目前先做民用建筑部分,所以取其常用的几个专业,共有六个专业,分别是给排水专业、电气专业、采暖燃气专业、消防专业、通风空调专业、智控弱电专业。2)掌握安装业务工程量计算特点安装业务工程量计算简单,其特点有:2.1要计算的工程量大体上总共有两类,一是计算长度;一是计算数量。2.2对于安装业务要计算的工程量,在设计图纸上并不是全部表示,如电气专业的电缆头数量,管道的保温、刷油等,计算这些工程量需要依据其它的构件进行计算,那么如何知道要计算此类工程量呢,依据就是工程量清单计价规范的工作内容b)给排水专业(熟悉)1)基本术语1.1)水平干管:是将水从引入管输送到建筑物各区域的管段1.2)立管:是将水从干管沿垂直方向输送至各个楼层、不同标高处的管段1.3)横支管也称配水管:是将水从立管输送至各个房间的管段1.4)支管也称配水支管:是将水从横支管输送到各个用水设施的管段。1.5)给水附件指水管路上阀门、过滤器、减压孔板等管路附近,用以控制、调节水流。2)常用图示及识图图例的作用:设备材料表列出工程所需的各种主要设备、管材的名称、型号、规格、材质、数量,是提供订货、采购设备、材料使用的。它不能作为工程量编制预算,只能作为参考数量。3)业务基本原理3.1)需要计算哪些东西3.1.1)管道套管、刷油、保温3.1.2)管道附件阀门、水表、过滤器、橡胶软接头3.1.3)卫生器具3.1.4)水箱3.1.5)水泵3.1.6)管道冲洗3.2)如何计算3.2.1)管道1.各种管道按设计图示管道中心线长度以“m”为计量单位,不扣除阀门、管件(包括减压器、疏水器、水表、伸缩器等)所占长度,方形补偿器按展开所占长度按管道安装工程量计算;2.计算工程量要区分材质、管径、连接方式、安装部位等,分别计算工程量;3.计算内容:管道延长米计算、套管制作安装、支架制作安装。管道支架按设计图示质量计算,以“kg”为计算单位。支架质量=个数(管道延长米m/支架最大间距m)*单个质量管架分固定管架与活动管架按支撑方式分:支架、托架、吊架较小管径多用管卡或钩钉,大管径用吊环或托架支、吊架间距见下表立管卡子的安装原则:当层高≤4m时,每层安装一个,当层高>4m时,每层不得少于两个管卡应距地面1.5~1.8m,两个以上的管卡应均匀安装4.套管制作安装管道穿地下防水墙体、顶板应做防水套管,管道穿楼板应做套管,套管直径比管道直径大2号,套管顶部高出地面20mm,套管底部与楼板底面平,套管与管道间填密封膏。3.2.2)管道附件包括阀门、水位标尺、减压器、水表等区分规格型号按图示数量计算。3.2.3)卫生器具按图示数量计算。c)电气专业(熟悉)1)基本术语1.1)变配电工程:是对变、配电系统中的变配电设备进行检查、安装的施工过程。是变电设备与配电设备的总称,用来变换电压与分配电能。1.2)母线母线就是通过总电流的导线,可以是任意一种大截面导线。母线分为硬母线与软母线二种。变压器高压侧的母线叫高压母线,低压侧的叫低压母线,在配电柜上的母线使用矩形截面母线,叫汇流排,材料有铜、铝、钢三种。软母线包括组合母线,封闭式插接母线是把铜(铝)母线用绝缘夹板夹在...
