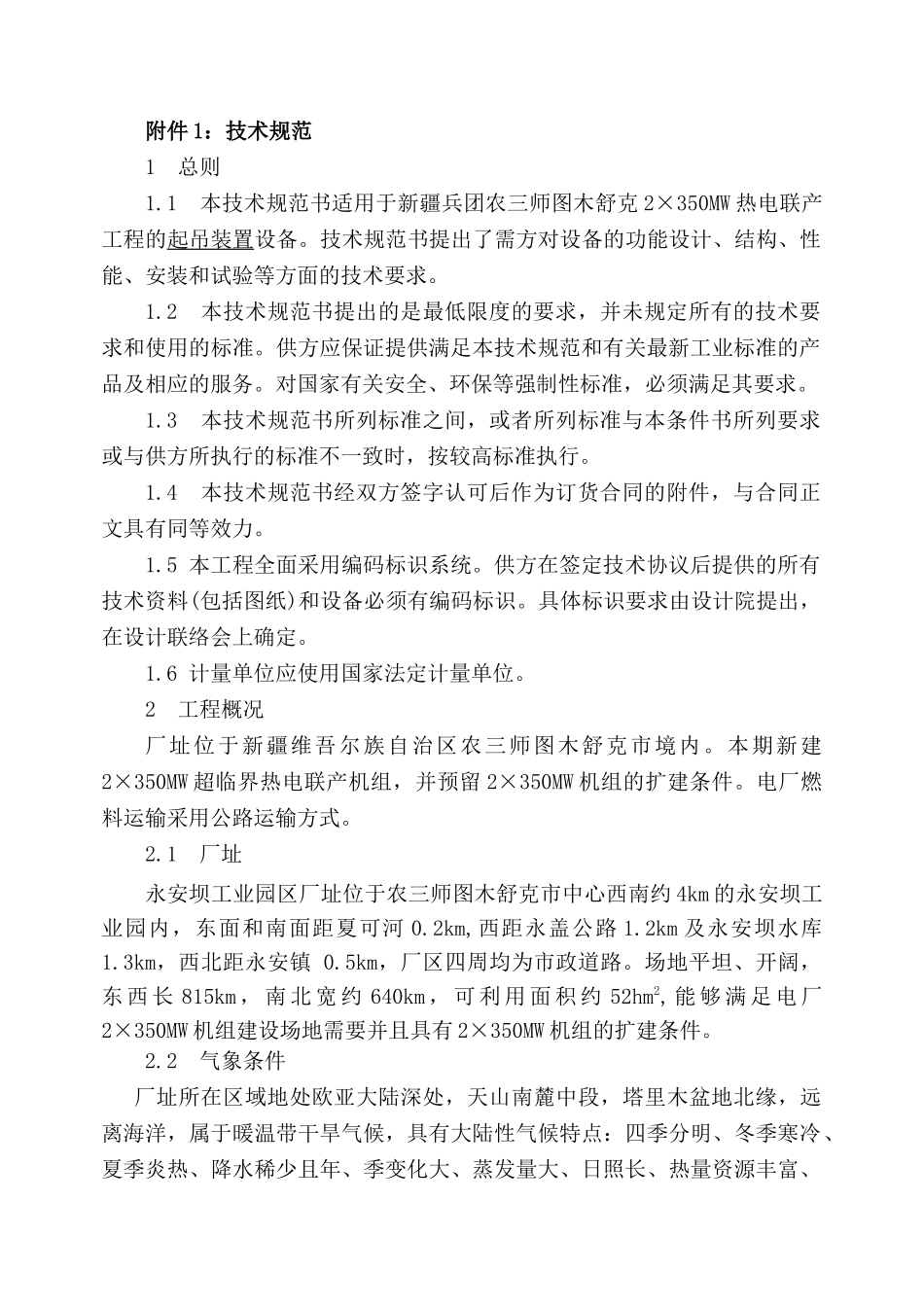

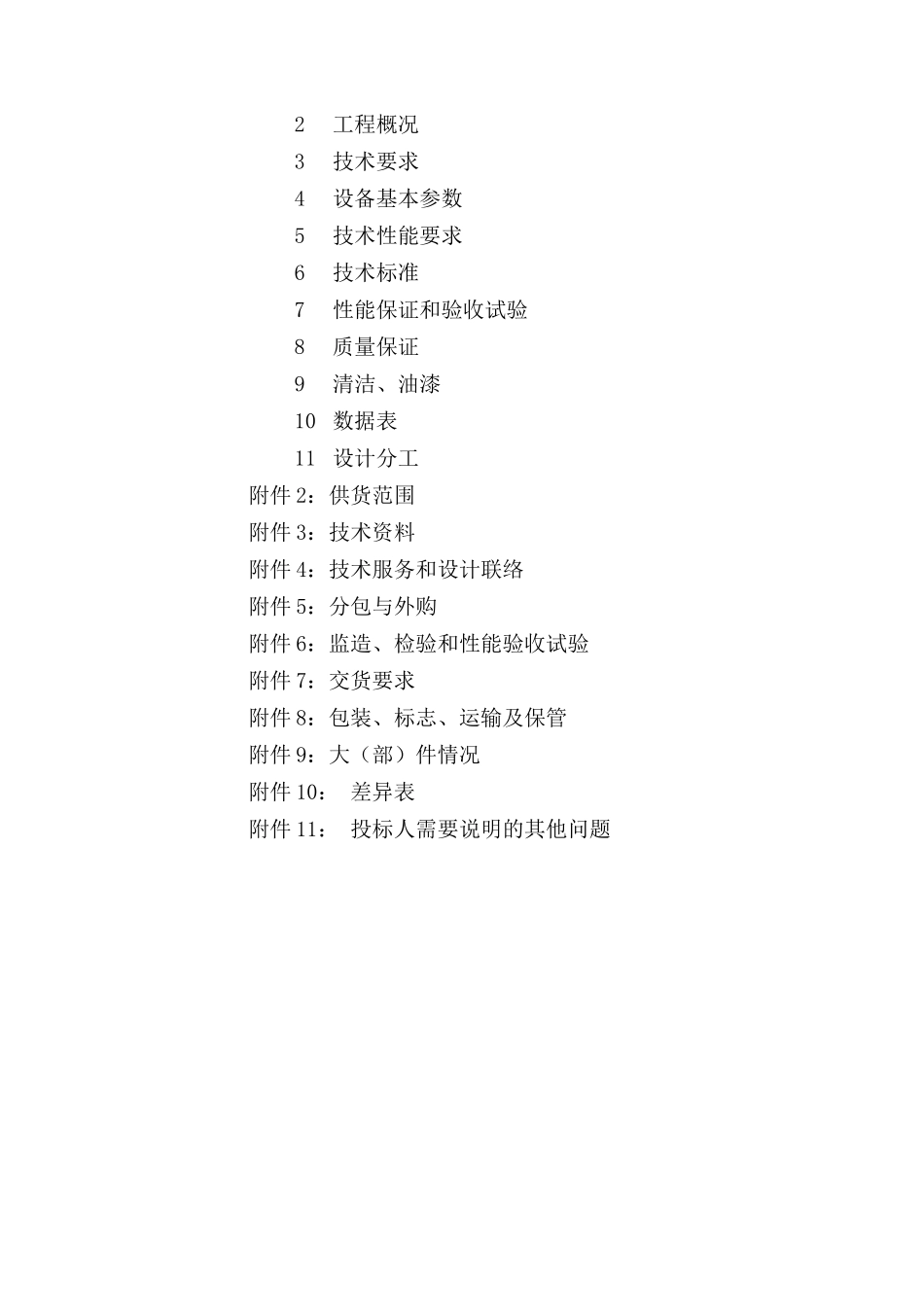

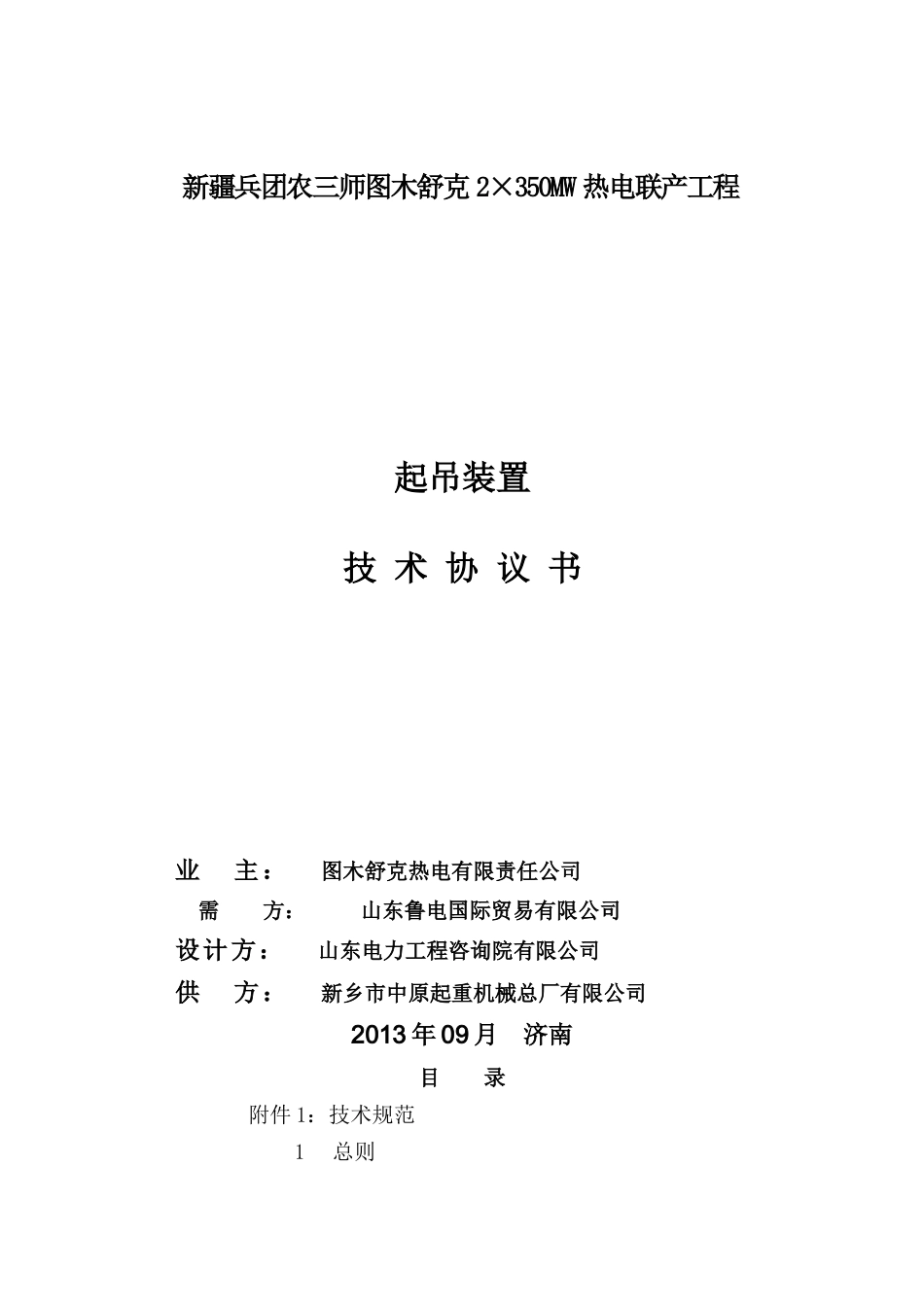

新疆兵团农三师图木舒克2×350MW热电联产工程起吊装置技术协议书业主：图木舒克热电有限责任公司需方：山东鲁电国际贸易有限公司设计方：山东电力工程咨询院有限公司供方：新乡市中原起重机械总厂有限公司2013年09月济南目录附件1：技术规范1总则2工程概况3技术要求4设备基本参数5技术性能要求6技术标准7性能保证和验收试验8质量保证9清洁、油漆10数据表11设计分工附件2：供货范围附件3：技术资料附件4：技术服务和设计联络附件5：分包与外购附件6：监造、检验和性能验收试验附件7：交货要求附件8：包装、标志、运输及保管附件9：大（部）件情况附件10：差异表附件11：投标人需要说明的其他问题附件1：技术规范1总则1.1本技术规范书适用于新疆兵团农三师图木舒克2×350MW热电联产工程的起吊装置设备。技术规范书提出了需方对设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本技术规范书提出的是最低限度的要求，并未规定所有的技术要求和使用的标准。供方应保证提供满足本技术规范和有关最新工业标准的产品及相应的服务。对国家有关安全、环保等强制性标准，必须满足其要求。1.3本技术规范书所列标准之间，或者所列标准与本条件书所列要求或与供方所执行的标准不一致时，按较高标准执行。1.4本技术规范书经双方签字认可后作为订货合同的附件，与合同正文具有同等效力。1.5本工程全面采用编码标识系统。供方在签定技术协议后提供的所有技术资料(包括图纸)和设备必须有编码标识。具体标识要求由设计院提出，在设计联络会上确定。1.6计量单位应使用国家法定计量单位。2工程概况厂址位于新疆维吾尔族自治区农三师图木舒克市境内。本期新建2×350MW超临界热电联产机组，并预留2×350MW机组的扩建条件。电厂燃料运输采用公路运输方式。2.1厂址永安坝工业园区厂址位于农三师图木舒克市中心西南约4km的永安坝工业园内，东面和南面距夏可河0.2km,西距永盖公路1.2km及永安坝水库1.3km，西北距永安镇0.5km，厂区四周均为市政道路。场地平坦、开阔，东西长815km，南北宽约640km，可利用面积约52hm2,能够满足电厂2×350MW机组建设场地需要并且具有2×350MW机组的扩建条件。2.2气象条件厂址所在区域地处欧亚大陆深处，天山南麓中段，塔里木盆地北缘，远离海洋，属于暖温带干旱气候，具有大陆性气候特点：四季分明、冬季寒冷、夏季炎热、降水稀少且年、季变化大、蒸发量大、日照长、热量资源丰富、气候变化剧烈、昼热夜冷、全年平均风速小。累年基本气象要素统计成果表项目单位数值备注累年平均气温℃12累年极端最高气温℃42.71958年7月12日累年极端最低气温℃-25.12008年2月1日累年平均气压hPa889.2累年最大一日降水量mm39.8累年年平均降水量mm55.1累年年平均蒸发量mm2193.6累年年最大蒸发量mm2532.4累年平均相对湿度%48累年最小相对湿度%0累年平均水汽压hPa7.2累年平均风速m/s1.6累年最大风速m/s221972年3月16日累年最大积雪深度cm91976年2月27日累年年平均沙暴日数d14.6累年年平均雷暴日数d20.7累年年平均积雪日数d20累年年平均大风日数d7.4累年年平均日照时数h2837.4最大冻土深度cm602.3主要煤质资料项目符号单位设计煤种（俄矿2）校核煤种1（俄矿1）校核煤种2（库米什煤）全水分Mt%10.910.211.2空气干燥基水份Mad%3.392.893.46干燥无灰基挥发分Vdaf%38.4539.9138.48收到基灰分Aar%17.0613.3219.39收到基全硫St,ar%0.960.611.06收到基低位发热量Qnet.arMJ/kg22.09（5276kcal）23.96（5723kcal）21.11（5042kcal）收到基高位发热量Qgr.arMJ/kg23.0925.0122.10哈氏可磨性指数HGI6259622.4耗煤量燃煤量计算按锅炉BMCR工况。本期机组锅炉燃煤量见下表:锅炉台数耗煤量1台1193t/h锅炉2台1193t/h锅炉设计煤种校核煤种1校核煤种2设计煤种校核煤种1校核煤种2小时耗煤量t154142161308284322日耗煤量t354232663703708465327406年耗煤量万吨88.581.692.5176.9163.1185注：机组的日利用小时数为23h；年利用小时数按5744小时计算。3技术要求3.1供方提供的设备应功能完整，技术先进，并能满足人身安全和劳动保护条件。3.2所有设备均应正确设计和制造，在正常工况下均能安全、持续运行，而不应有...
