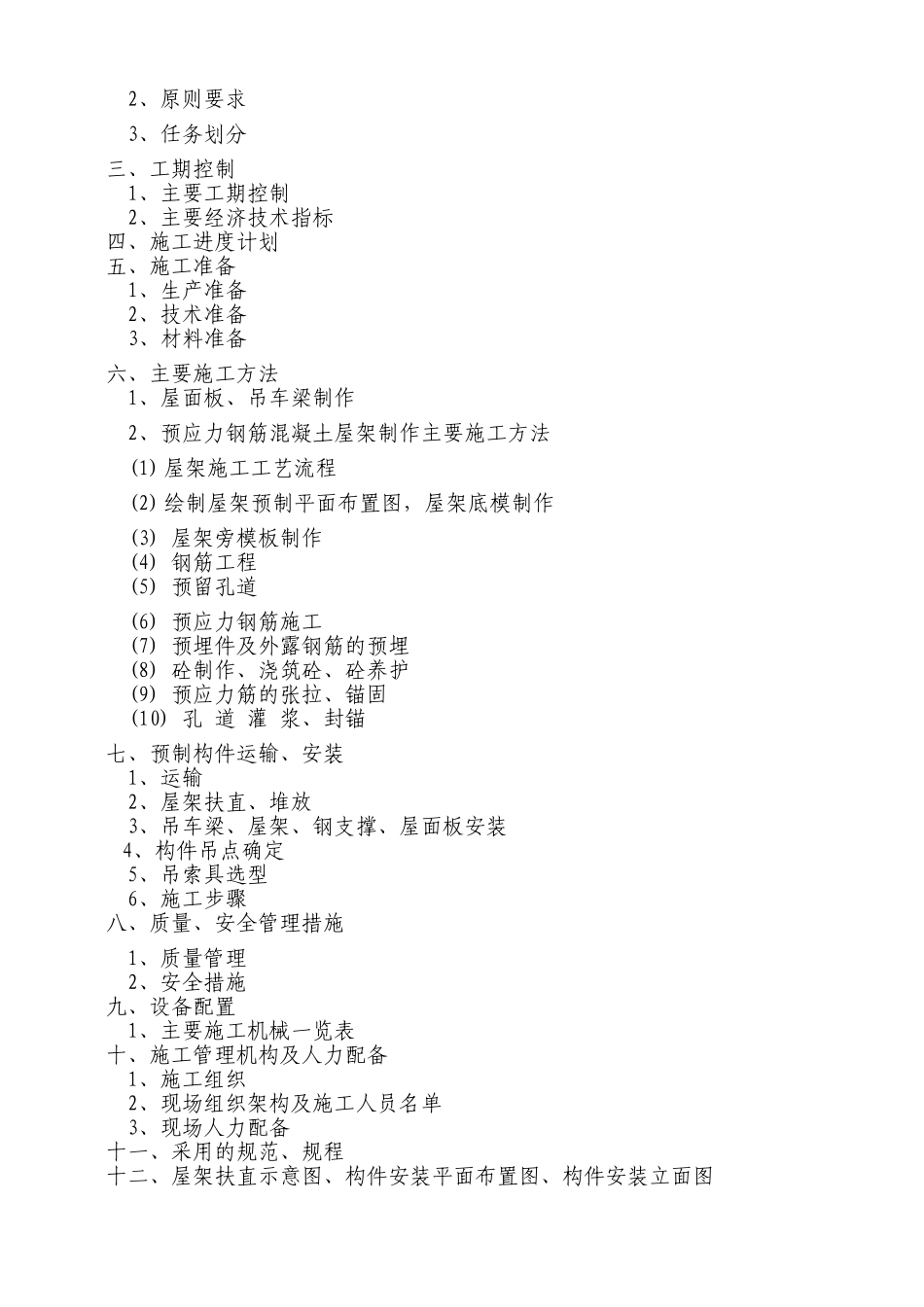

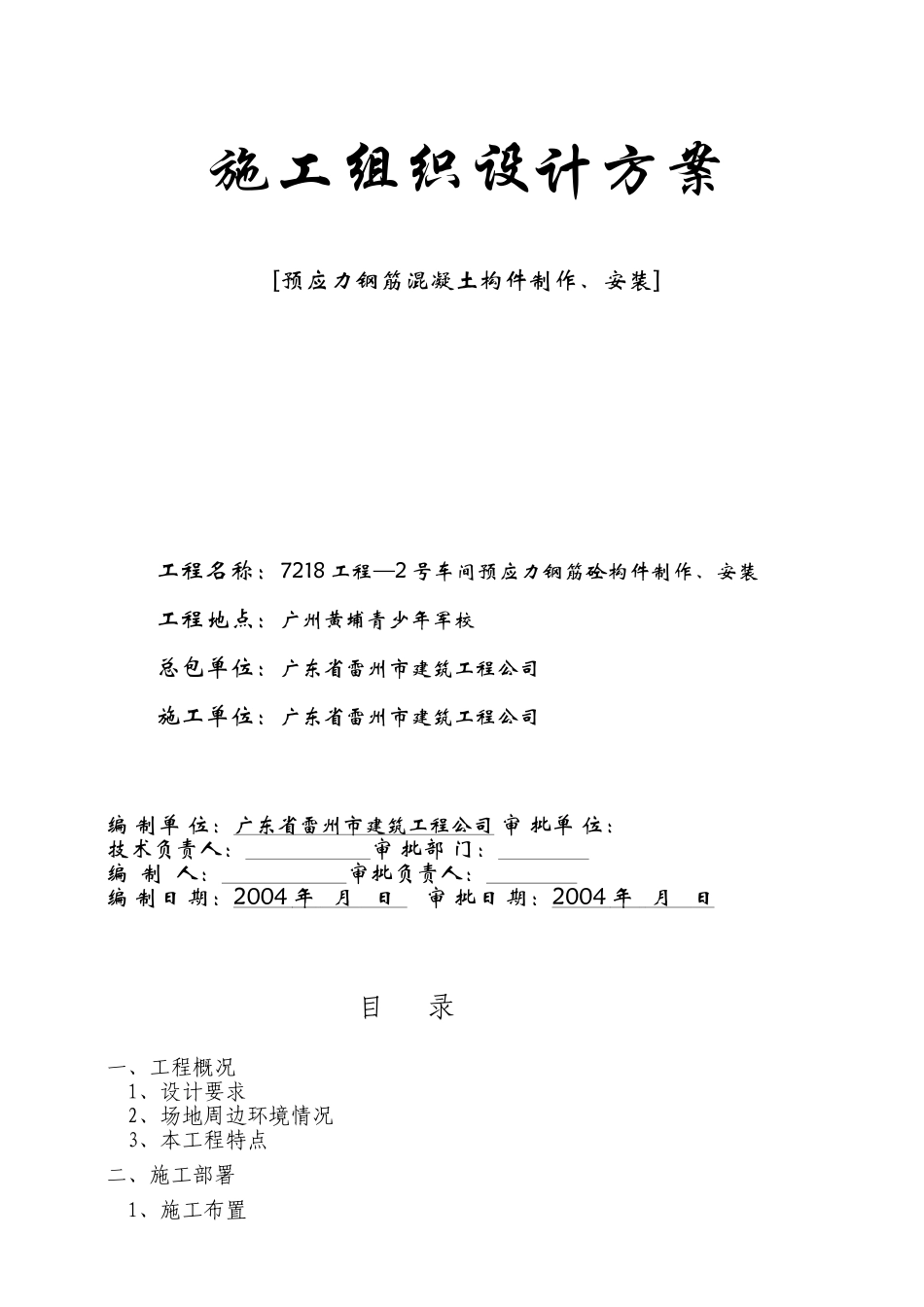

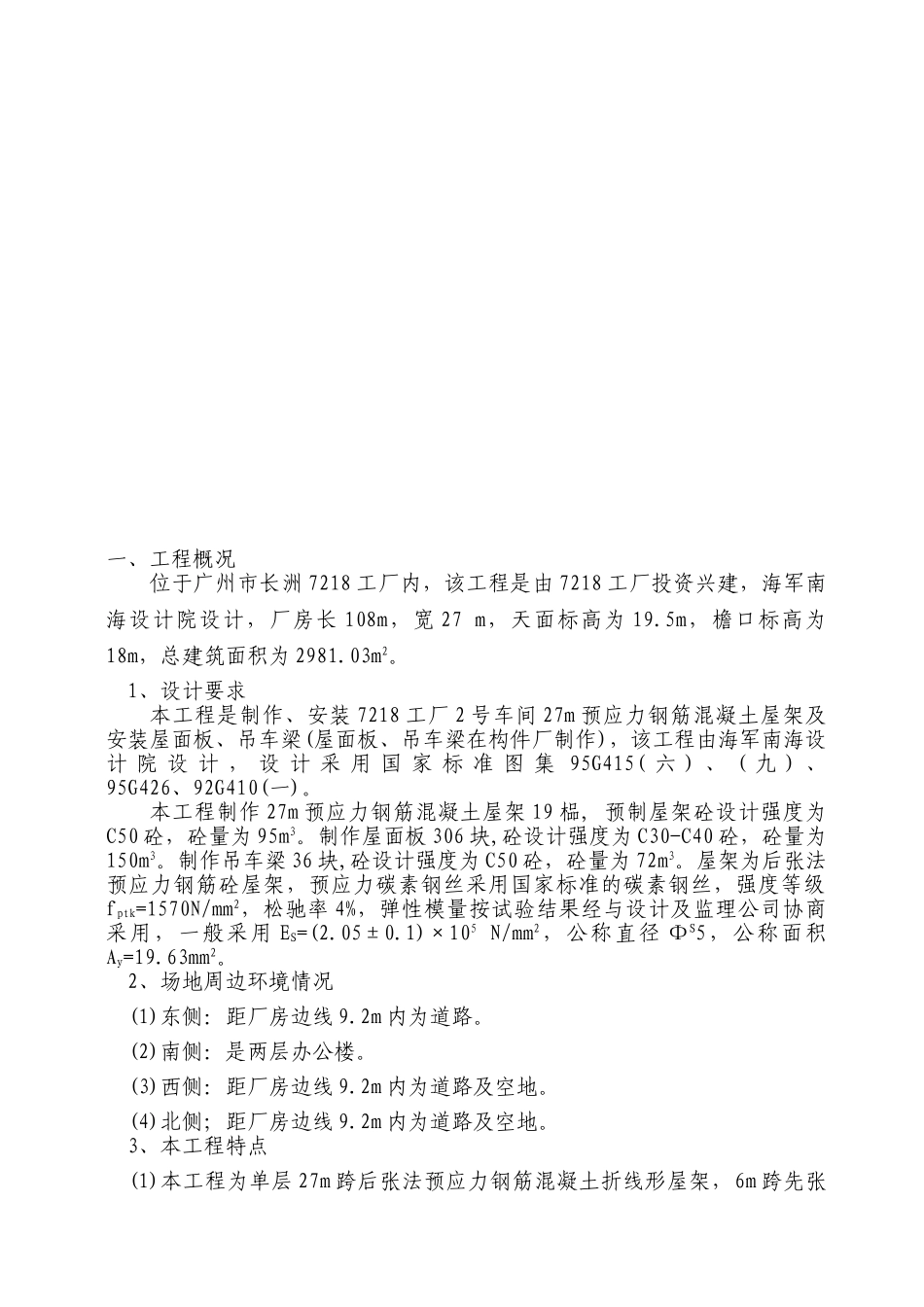

施工组织设计方案[预应力钢筋混凝土构件制作、安装]工程名称：7218工程—2号车间预应力钢筋砼构件制作、安装工程地点：广州黄埔青少年军校总包单位：广东省雷州市建筑工程公司施工单位：广东省雷州市建筑工程公司编制单位：广东省雷州市建筑工程公司审批单位：技术负责人：审批部门：编制人：审批负责人：编制日期：2004年月日审批日期：2004年月日目录一、工程概况1、设计要求2、场地周边环境情况3、本工程特点二、施工部署1、施工布置2、原则要求3、任务划分三、工期控制1、主要工期控制2、主要经济技术指标四、施工进度计划五、施工准备1、生产准备2、技术准备3、材料准备六、主要施工方法1、屋面板、吊车梁制作2、预应力钢筋混凝土屋架制作主要施工方法(1)屋架施工工艺流程(2)绘制屋架预制平面布置图，屋架底模制作(3)屋架旁模板制作(4)钢筋工程(5)预留孔道(6)预应力钢筋施工(7)预埋件及外露钢筋的预埋(8)砼制作、浇筑砼、砼养护(9)预应力筋的张拉、锚固(10)孔道灌浆、封锚七、预制构件运输、安装1、运输2、屋架扶直、堆放3、吊车梁、屋架、钢支撑、屋面板安装4、构件吊点确定5、吊索具选型6、施工步骤八、质量、安全管理措施1、质量管理2、安全措施九、设备配置1、主要施工机械一览表十、施工管理机构及人力配备1、施工组织2、现场组织架构及施工人员名单3、现场人力配备十一、采用的规范、规程十二、屋架扶直示意图、构件安装平面布置图、构件安装立面图一、工程概况位于广州市长洲7218工厂内，该工程是由7218工厂投资兴建，海军南海设计院设计，厂房长108m，宽27m，天面标高为19.5m，檐口标高为18m，总建筑面积为2981.03m2。1、设计要求本工程是制作、安装7218工厂2号车间27m预应力钢筋混凝土屋架及安装屋面板、吊车梁(屋面板、吊车梁在构件厂制作)，该工程由海军南海设计院设计，设计采用国家标准图集95G415(六)、(九)、95G426、92G410(一)。本工程制作27m预应力钢筋混凝土屋架19榀,预制屋架砼设计强度为C50砼，砼量为95m3。制作屋面板306块,砼设计强度为C30-C40砼，砼量为150m3。制作吊车梁36块,砼设计强度为C50砼，砼量为72m3。屋架为后张法预应力钢筋砼屋架，预应力碳素钢丝采用国家标准的碳素钢丝，强度等级fptk=1570N/mm2，松驰率4%，弹性模量按试验结果经与设计及监理公司协商采用，一般采用ES=(2.05±0.1)×105N/mm2，公称直径ФS5，公称面积Ay=19.63mm2。2、场地周边环境情况(1)东侧：距厂房边线9.2m内为道路。(2)南侧：是两层办公楼。(3)西侧：距厂房边线9.2m内为道路及空地。(4)北侧；距厂房边线9.2m内为道路及空地。3、本工程特点(1)本工程为单层27m跨后张法预应力钢筋混凝土折线形屋架，6m跨先张法预应力钢筋混凝土屋面板天面结构设计的厂房，厂房内设置6m跨后张法预应力钢筋混凝土吊车梁，因此对工程使用的材料，钢筋的绑扎，砼的浇捣与养护等提出了较高的质量要求。(2)本工程是大跨度预制钢筋混凝土构件装配式厂房，质量要求严，为防止出现裂纹的质量通病施工时要应引起足够重视。(3)本工程以合格率百分之一百作为目标，因此在组织施工时，特别是在构件制作、构件安装阶段应严格控制，精心组织，精心施工。二、施工部署1、施工布置本工程虽为标准的大跨度预制钢筋混凝土构件装配式厂房，但由于结构造型和使用功能的原因，造成结构体型复杂，厂房高、屋架跨度大，给施工带来一定的难度。另外本工程为大跨度预制钢筋混凝土构件装配结构，容易发生质量通病，项目部必须有强烈的质量意识，精心组织、精心施工，加强对施工过程中的质量预检工作，严格按技术及质量管理规定施工，确保工程符合设计规范和施工规范的要求。本工程的施工组织管理采用项目部集中管理施工技术、材料供应、专业工种调度、施工计划统一安排。2、原则要求按先预制后安装的原则，将工程划分为构件厂部预制构件、构件运输及施工现场预制构件和构件安装四个阶段。(1)构件厂部预制构件：制作屋面板、吊车梁；(2)施工现场预制构件:制作屋架；(3)构件厂部预制构件运输:从厂部运输屋面板、吊车梁到施工现场；(4)预制构件安装:安装屋架、吊车梁、屋面板、钢支撑；3、任务划分根据本工程特点，由构件...
