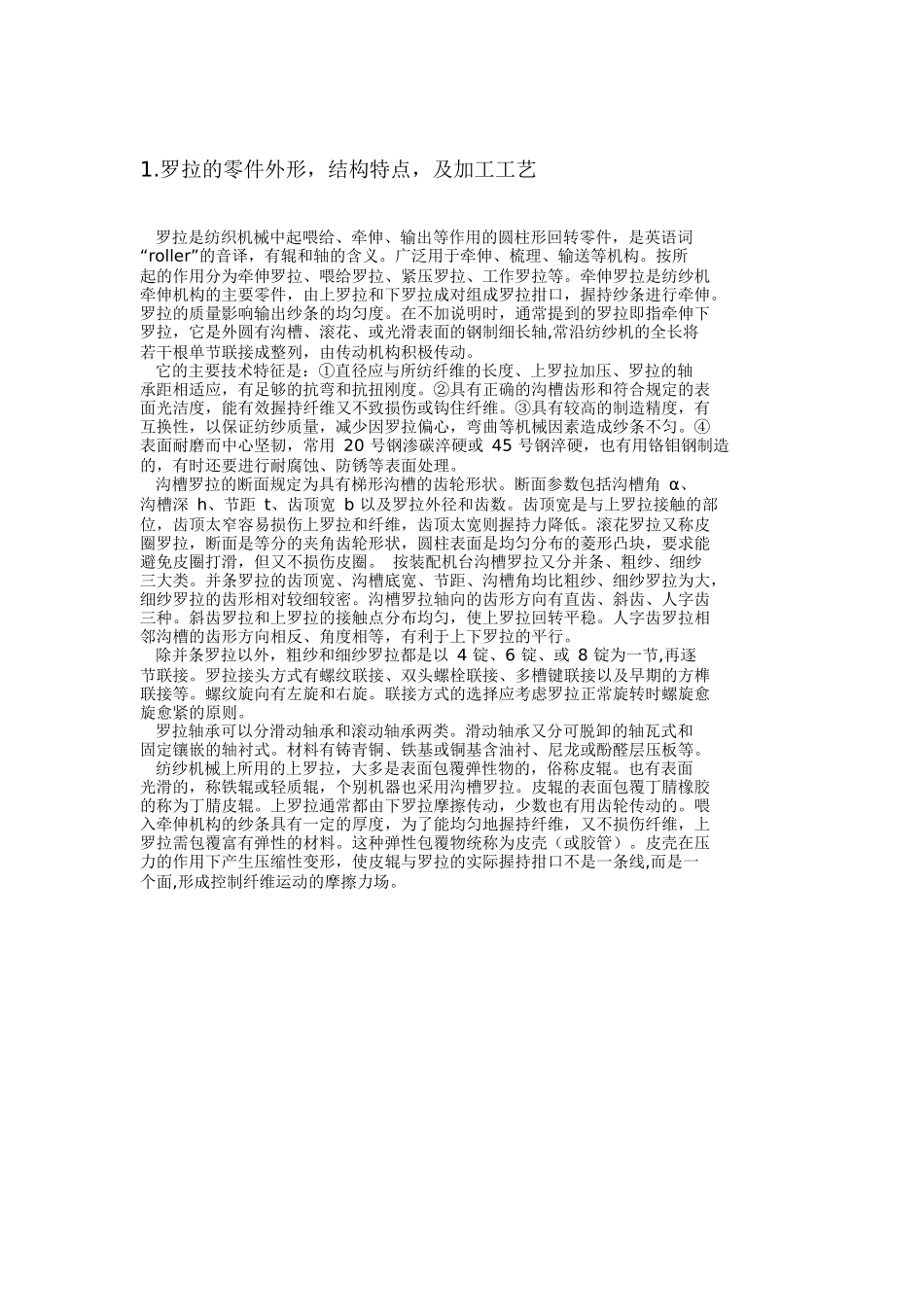

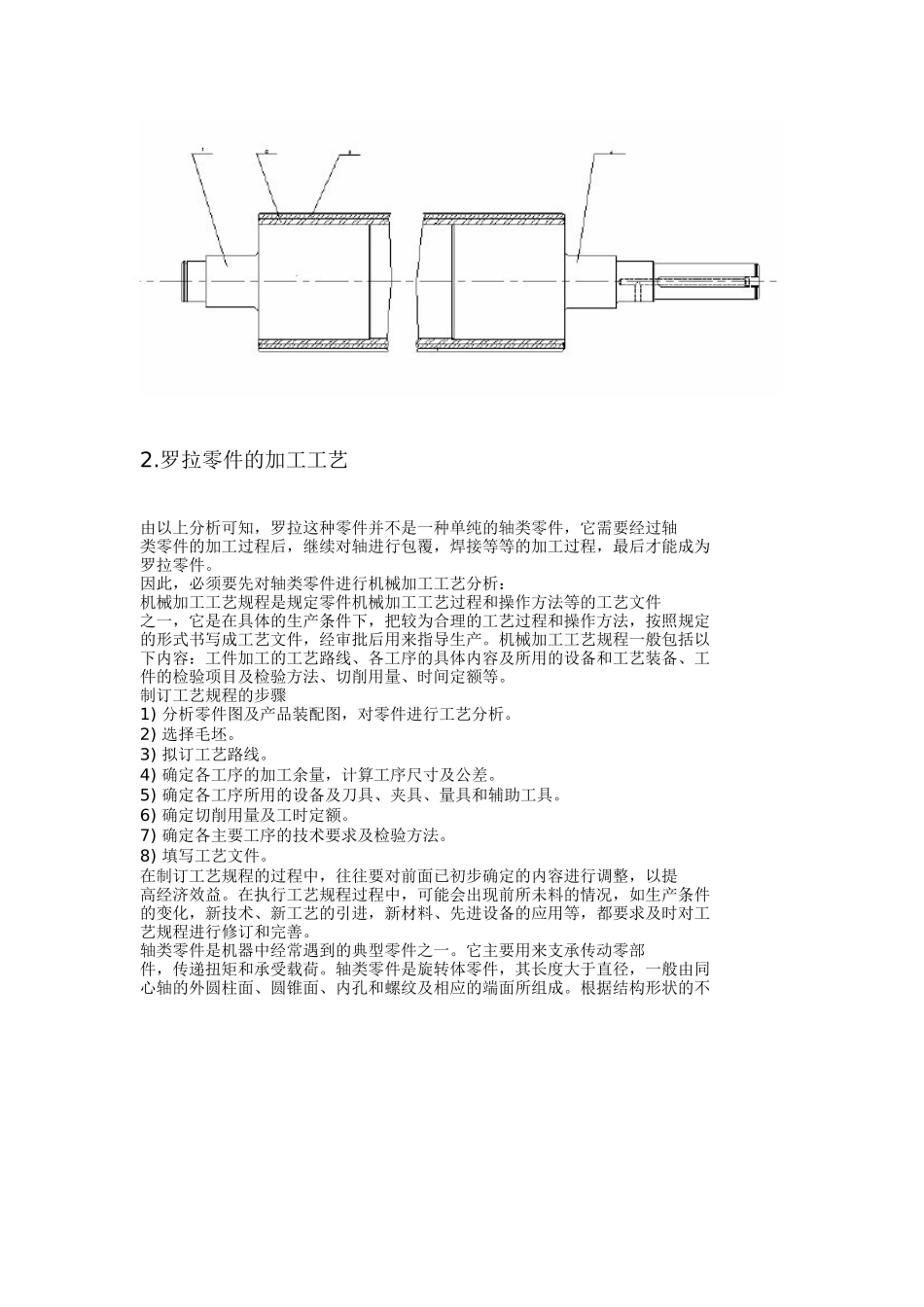

1.罗拉的零件外形，结构特点，及加工工艺罗拉是纺织机械中起喂给、牵伸、输出等作用的圆柱形回转零件，是英语词“roller”的音译，有辊和轴的含义。广泛用于牵伸、梳理、输送等机构。按所起的作用分为牵伸罗拉、喂给罗拉、紧压罗拉、工作罗拉等。牵伸罗拉是纺纱机牵伸机构的主要零件，由上罗拉和下罗拉成对组成罗拉拑口，握持纱条进行牵伸。罗拉的质量影响输出纱条的均匀度。在不加说明时，通常提到的罗拉即指牵伸下罗拉，它是外圆有沟槽、滚花、或光滑表面的钢制细长轴,常沿纺纱机的全长将若干根单节联接成整列，由传动机构积极传动。它的主要技术特征是：①直径应与所纺纤维的长度、上罗拉加压、罗拉的轴承距相适应，有足够的抗弯和抗扭刚度。②具有正确的沟槽齿形和符合规定的表面光洁度，能有效握持纤维又不致损伤或钩住纤维。③具有较高的制造精度，有互换性，以保证纺纱质量，减少因罗拉偏心，弯曲等机械因素造成纱条不匀。④表面耐磨而中心坚韧，常用20号钢渗碳淬硬或45号钢淬硬，也有用铬钼钢制造的，有时还要进行耐腐蚀、防锈等表面处理。沟槽罗拉的断面规定为具有梯形沟槽的齿轮形状。断面参数包括沟槽角α、沟槽深h、节距t、齿顶宽b以及罗拉外径和齿数。齿顶宽是与上罗拉接触的部位，齿顶太窄容易损伤上罗拉和纤维，齿顶太宽则握持力降低。滚花罗拉又称皮圈罗拉，断面是等分的夹角齿轮形状，圆柱表面是均匀分布的菱形凸块，要求能避免皮圈打滑，但又不损伤皮圈。按装配机台沟槽罗拉又分并条、粗纱、细纱三大类。并条罗拉的齿顶宽、沟槽底宽、节距、沟槽角均比粗纱、细纱罗拉为大，细纱罗拉的齿形相对较细较密。沟槽罗拉轴向的齿形方向有直齿、斜齿、人字齿三种。斜齿罗拉和上罗拉的接触点分布均匀，使上罗拉回转平稳。人字齿罗拉相邻沟槽的齿形方向相反、角度相等，有利于上下罗拉的平行。除并条罗拉以外，粗纱和细纱罗拉都是以4锭、6锭、或8锭为一节,再逐节联接。罗拉接头方式有螺纹联接、双头螺栓联接、多槽键联接以及早期的方榫联接等。螺纹旋向有左旋和右旋。联接方式的选择应考虑罗拉正常旋转时螺旋愈旋愈紧的原则。罗拉轴承可以分滑动轴承和滚动轴承两类。滑动轴承又分可脱卸的轴瓦式和固定镶嵌的轴衬式。材料有铸青铜、铁基或铜基含油衬、尼龙或酚醛层压板等。纺纱机械上所用的上罗拉，大多是表面包覆弹性物的，俗称皮辊。也有表面光滑的，称铁辊或轻质辊，个别机器也采用沟槽罗拉。皮辊的表面包覆丁腈橡胶的称为丁腈皮辊。上罗拉通常都由下罗拉摩擦传动，少数也有用齿轮传动的。喂入牵伸机构的纱条具有一定的厚度，为了能均匀地握持纤维，又不损伤纤维，上罗拉需包覆富有弹性的材料。这种弹性包覆物统称为皮壳（或胶管）。皮壳在压力的作用下产生压缩性变形，使皮辊与罗拉的实际握持拑口不是一条线,而是一个面,形成控制纤维运动的摩擦力场。皮辊由皮辊芯、皮辊铁（钢）壳，轴承和皮壳组成。棉纺并条机等设备上用的皮辊,用胶管套在皮辊芯上,也有的将丁腈橡胶直接浇注在皮辊芯上，支承在两端轴承处。棉、毛等纺纱机上用的皮辊每两锭成一套，皮壳套在两边的皮辊铁壳上，支承在皮辊芯的中间。为增强铁壳与皮壳之间的结合力，铁壳表面有沟槽。皮辊用的轴承有滑动轴承和滚动轴承两种。皮辊的规格、种类很多，直径精度和表面光洁度要求较高，表面须经磨削加工。丁腈皮壳具有硬度和厚度均匀、无接头、富有弹性、在重加压下不易产生永久压缩变形、耐磨、价格便宜以及可以用不同的配方获得不同的性能，来适应各种工艺需要等优点，20世纪50年代以来已代替了用天然皮革和软木等做的皮壳。胶管用套或胶粘的办法装配在铁壳上。用机械或气压使胶壳内径胀大后套在铁壳上的，称为套皮辊。用胶粘剂把胶管和铁壳胶牢，可以避免在重加压下运转时胶管从铁壳上滑脱下来。也可以把丁腈橡胶直接梳化在薄壁合金管上，再压配在铁壳上做成丁腈皮辊，装配方便，能承受重加压，使用寿命较长。皮辊的表面处理很重要，目的在于获得需要的摩擦系数值。摩擦系统太小，握持力不足，牵伸过程不能正常进行；摩擦系数太大，纤维或整根须条容易绕到皮辊上，造成断头或纱疵。须条绕在皮辊上的现象称为绕...
