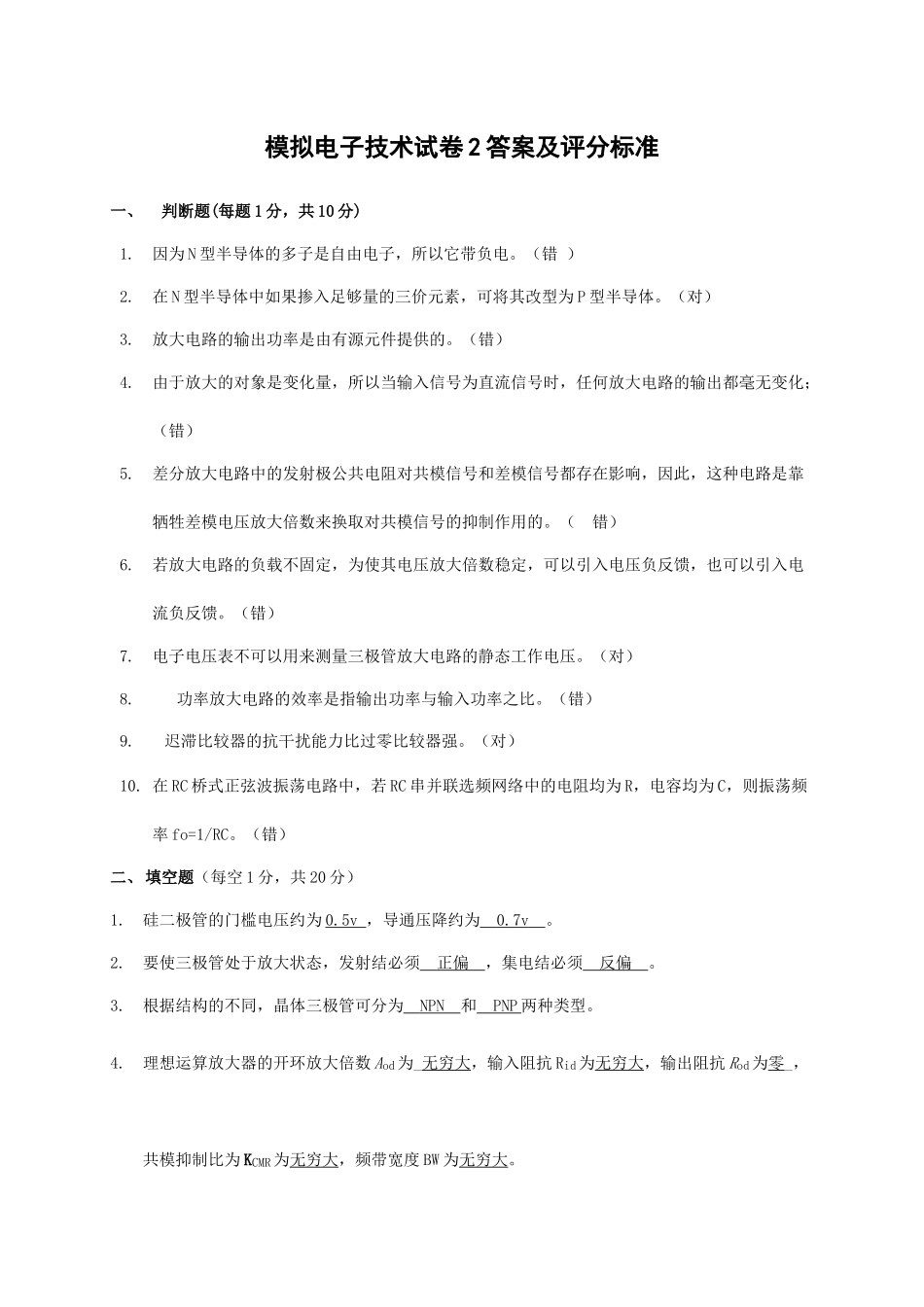

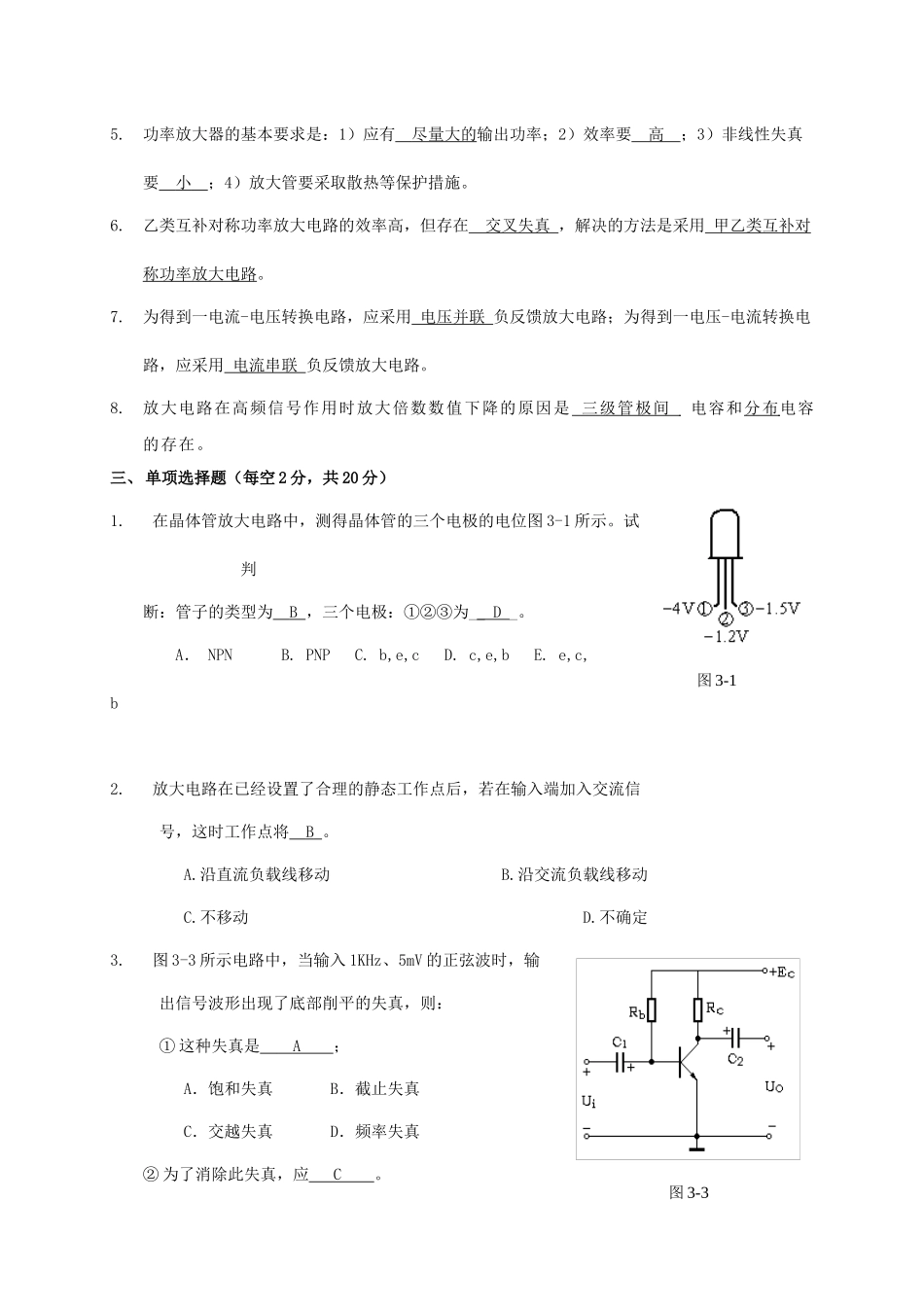

模拟电子技术试卷2答案及评分标准一、判断题(每题1分，共10分)1.因为N型半导体的多子是自由电子，所以它带负电。（错）2.在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。（对）3.放大电路的输出功率是由有源元件提供的。（错）4.由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（错）5.差分放大电路中的发射极公共电阻对共模信号和差模信号都存在影响，因此，这种电路是靠牺牲差模电压放大倍数来换取对共模信号的抑制作用的。（错）6.若放大电路的负载不固定，为使其电压放大倍数稳定，可以引入电压负反馈，也可以引入电流负反馈。（错）7.电子电压表不可以用来测量三极管放大电路的静态工作电压。（对）8.功率放大电路的效率是指输出功率与输入功率之比。（错）9.迟滞比较器的抗干扰能力比过零比较器强。（对）10.在RC桥式正弦波振荡电路中，若RC串并联选频网络中的电阻均为R，电容均为C，则振荡频率fo=1/RC。（错）二、填空题（每空1分，共20分）1.硅二极管的门槛电压约为0.5v，导通压降约为0.7v。2.要使三极管处于放大状态，发射结必须正偏，集电结必须反偏。3.根据结构的不同，晶体三极管可分为NPN和PNP两种类型。4.理想运算放大器的开环放大倍数Aod为_无穷大，输入阻抗Rid为无穷大，输出阻抗Rod为零_，共模抑制比为KCMR为无穷大，频带宽度BW为无穷大。图3-1图3-35.功率放大器的基本要求是：1）应有尽量大的输出功率；2）效率要高；3）非线性失真要小；4）放大管要采取散热等保护措施。6.乙类互补对称功率放大电路的效率高，但存在交叉失真，解决的方法是采用甲乙类互补对称功率放大电路。7.为得到一电流-电压转换电路，应采用电压并联负反馈放大电路；为得到一电压-电流转换电路，应采用电流串联负反馈放大电路。8.放大电路在高频信号作用时放大倍数数值下降的原因是三级管极间电容和分布电容的存在。三、单项选择题（每空2分，共20分）1.在晶体管放大电路中，测得晶体管的三个电极的电位图3-1所示。试判断：管子的类型为B，三个电极：①②③为__D_。A．NPNB.PNPC.b,e,cD.c,e,bE.e,c,b2.放大电路在已经设置了合理的静态工作点后，若在输入端加入交流信号，这时工作点将B。A.沿直流负载线移动B.沿交流负载线移动C.不移动D.不确定3.图3-3所示电路中，当输入1KHz、5mV的正弦波时，输出信号波形出现了底部削平的失真，则：①这种失真是A；A．饱和失真B．截止失真C．交越失真D．频率失真②为了消除此失真，应C。图4A．减小集电极电阻RcB．改换β小的管子C．增大基极偏置电阻RbD．减小基极偏置电阻Rb4.C电路中各级的静态工作点相互独立，互不影响，但不能用于直流或缓慢变化信号的放大。A.直接耦合B.光电耦合C．阻容耦合5.三极管共集电极电路属于A负反馈。A、电压串联B、电压并联C、电流串联D、电流并联6.若差分放大电路为双端输入，输出方式由双端输出变为单端输出时，其差模电压放大倍数B。A．增大一倍B.减小一倍C.不变D.不能确定7、集成运放的输入级一般采用高性能的恒流源差分放大电路，其目的是A。A．提高共模抑制比B．提高电路的稳定性C．提高电路的增益D．增大输入电阻8、正弦波振荡电路的振幅起振条件是C。A.|AF|＜1B.|AF|=1C.|AF|＞1D．|AF|＝0四、某电子设备中一级放大电路如图4所示，已知VCC＝12V，Rc=2KΩ,RL开路,β=100,（C1、C2、Ce容量足够大，对信号可视为短路，三极管为硅管）（15分）1.欲将IC调至1mA，问Rb应调至多大？求此时的Au；（10分）2.在调整静态工作点时，如不小心把Rb调至零，这时三极管是否会损坏？为什么？如会损坏，为避免损坏，电路上可采取什么措施？（3分）若要求Au增大一倍，可采取什么措施？（2分）解：1.Ib=Icβ≈VccRb,代入数值解出Rb=2.4MΩ（3分）Au=−β(RC//RL）rbe，rbe=200+(1+β)26mvIC=2.83kΩ，(RC//RL）=2kΩ（5分）Au=−β(RC//RL）rbe=−100×22.83=−70.7（2分）2.把Rb调至零，发射结将承受电源电压，三极管会损坏。可将Rb分为固定电阻和电位器的串联。（3分）；若要求Au增大一倍，可采取增大值为200或提高集电极静态电流到2mA或增大Rc=4KΩ。（2分）五、判断图5所示各电...
