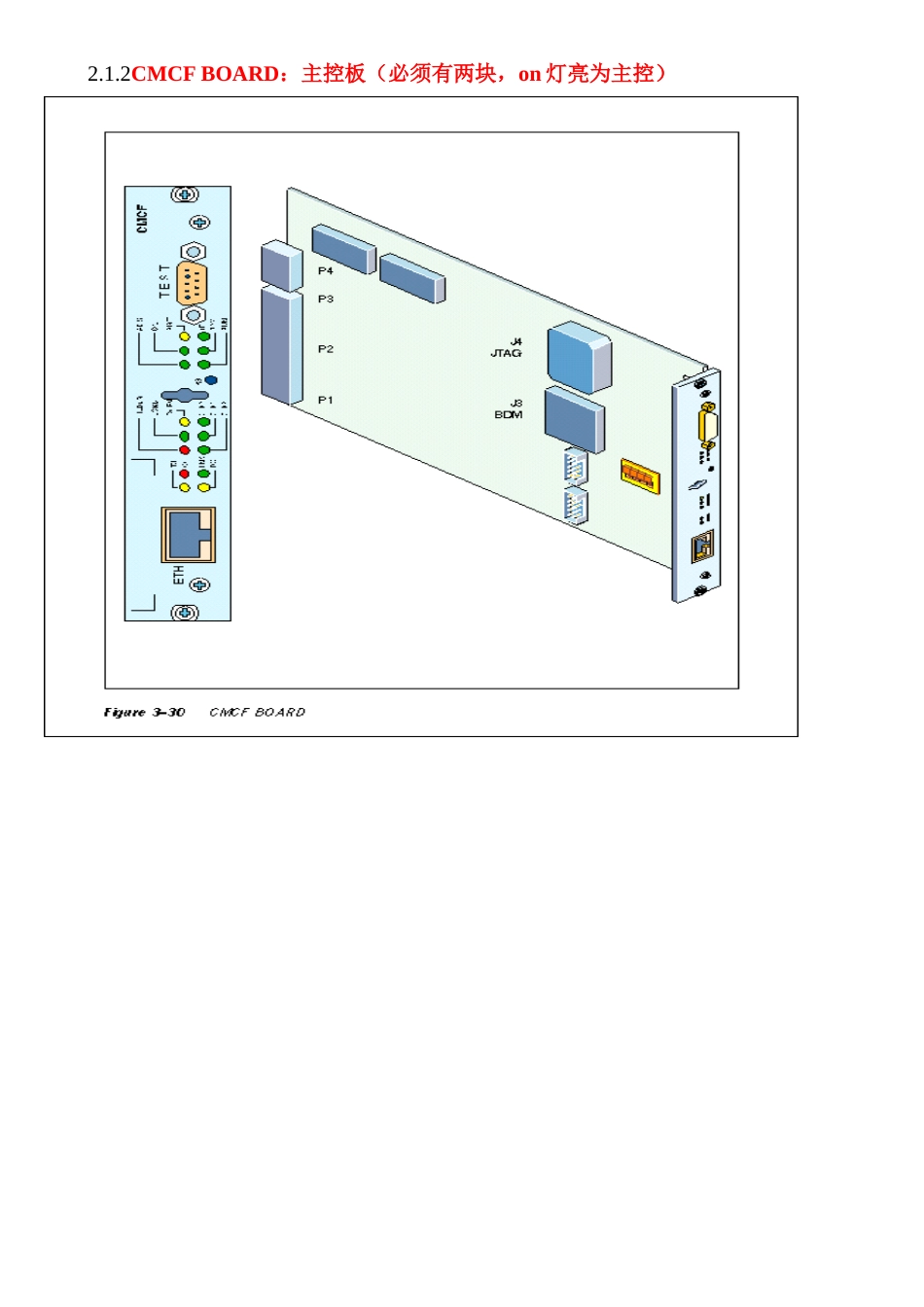

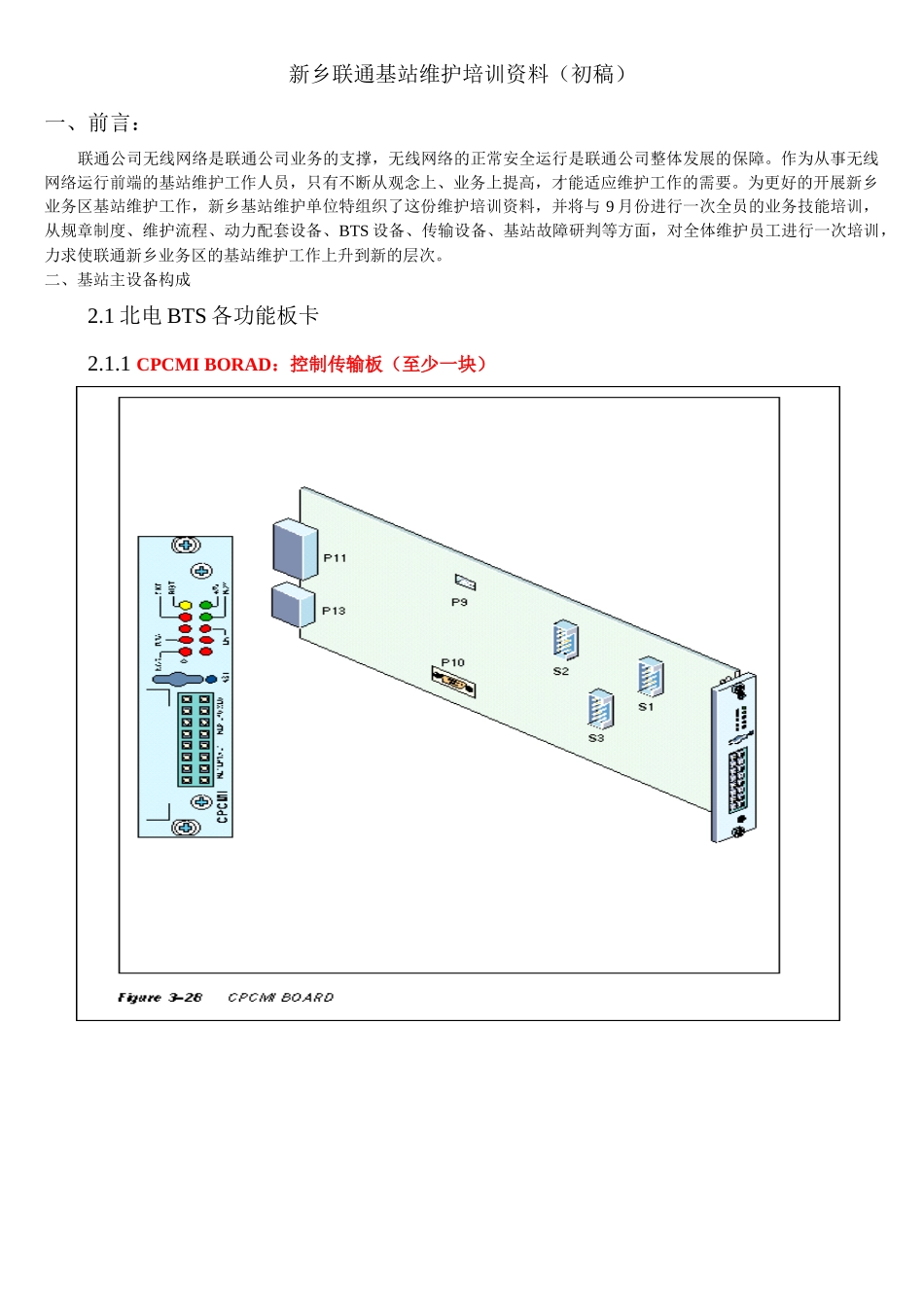

新乡联通基站维护培训资料新乡市宏泰电子工程有限公司联通基站维护新乡联通基站维护培训资料（初稿）一、前言：联通公司无线网络是联通公司业务的支撑，无线网络的正常安全运行是联通公司整体发展的保障。作为从事无线网络运行前端的基站维护工作人员，只有不断从观念上、业务上提高，才能适应维护工作的需要。为更好的开展新乡业务区基站维护工作，新乡基站维护单位特组织了这份维护培训资料，并将与9月份进行一次全员的业务技能培训，从规章制度、维护流程、动力配套设备、BTS设备、传输设备、基站故障研判等方面，对全体维护员工进行一次培训，力求使联通新乡业务区的基站维护工作上升到新的层次。二、基站主设备构成2.1北电BTS各功能板卡2.1.1CPCMIBORAD：控制传输板（至少一块）2.1.2CMCFBOARD：主控板（必须有两块，on灯亮为主控）CPCMI和CMCF成为主控层（CBCF）2.1.3RECALBOARD2.1.4RF-COMBINERDP2.1.5RF-COMBINERH2D（合路器）（PA_in有两个口，只能接两个载频；int_0或int_1接分集接收板，主备用在接往分集接收板时应一致，主用在下，备用在上。主备接反切换失败率高）,2.1.6RF-COMBINERH4D2.1．7DRXBORAD：（载频板）TXOUT接PA板，RXD_IN和RXM_IN接分集接收板，上接上，下接下，端口一致。）2.1.8PABORAD（功放）2.1.9SPLITTERBORAD：（分集接收板）2.1.10TX-FILITERBORAD2.2北电BTS结构以及各个模块功能介绍及常见故障处理业务Tx信令主接收维护管理分集接收时钟同步Tx业务主接收信令分集接收图1S8000站结构图CBCF(基站控制模块)TRXTRX耦合系统耦合系统2.2.1CBCF的主要功能和作用管理基站管理Abis接口内部和外部告警的管理LAPD信令的集中和分配2.2.2CBCF主要有四块板卡组成分别是CMCF(集成主要公共功能板卡)CPCMI(集成PCM接口板)RECAL(远端控制告警板)BCFICO(BCF内部互联接口板)在日常维护中，经常出现问题的板卡是CMCF和CPCMI，以下对这两块板卡作详细介绍。2.2.3CMCF的主要功能和指示灯的含义图2CMCF的功能图CMCF板卡主要完成时钟同步，PCM电路交换，LAPD信令集中，控制和管理BTS工作，在整个基站系统中这块板卡是非常重要的，所以在实际应用中采用1+1热备份方式来保证系统的安全，每块都可以热插拔，并且可以在不中断业务的情况下可以互为切换。CMCF板主要指示灯的说明Bist黄灯闪烁系统自检（如果一直闪烁说明板子有问题）+5V绿灯电源指示灯RDY绿灯板子处于正常工作状态ON绿灯主用板指示灯ABIS绿灯BSC和BTS通信正常RUN绿灯软件已下载在BTS正常工作状态下CMCF板的指示灯显示CMCFDRXCPCMIRECAL主用板指示灯为：+5V、RDY、ON、ABIS、RUN备用板指示灯为：+5V、RDY、RUN由此可以看出，分辨主备用板只看指示灯“ON”就可以。2.2.4CMCF常见故障和处理方法[故障描述]主备用板切换频繁[解决方法]拔掉其中一块板子，强迫另外一块单独工作，如果能够正常工作，说明板子没问题，然后再试另外一块。用排除法来排除有问题的板子。[注意事项]虽然两块板可以热切换，但为了以防万一，最好在基站业务量小的情况下进行。[故障描述]Abis灯不亮[解决方法]首先保证电源灯亮，CPCMI板无告警（保证传输通）。先观察BIST灯是否闪烁，如果闪烁说明板子有问题；否则对此板作RESET操作，强行切到另外一块上，如果还不行，可以初步判为板子没问题，应该是数据配置问题，在OMC-R上检查数据是否因为误操作而改动了数据。[注意事项]CBCF板上有一个拨码开关，如果此站下面没有串站，必须保证全为0，在有串站的情况下根据串站的数量来确定，因为此值和OMC-R上的参数值是唯一对应的，如果不一致，Abis灯肯定不亮(OMC-R上有“丢失第二层协议”告警)。2.2.5CPCMI的主要功能和指示灯的说明图3CPCMI连接图CPCMI板是一块接口板，是内部PCM和外部PCM的中间接口，我们也可以把它看成传输控制板，主要负责信令和业务的传输。2.2.6主要指示灯的说明Bist黄灯闪烁系统自检（如果一直闪烁说明板子有问题）+5V绿灯电源指示灯RDY绿灯板子处于正常工作状态LFA红灯帧丢失告警（传输不稳定）RRA红灯远端接收告警（BSC侧传输有问题）NOS红灯没有信号告警（传输不通）特别说明...
