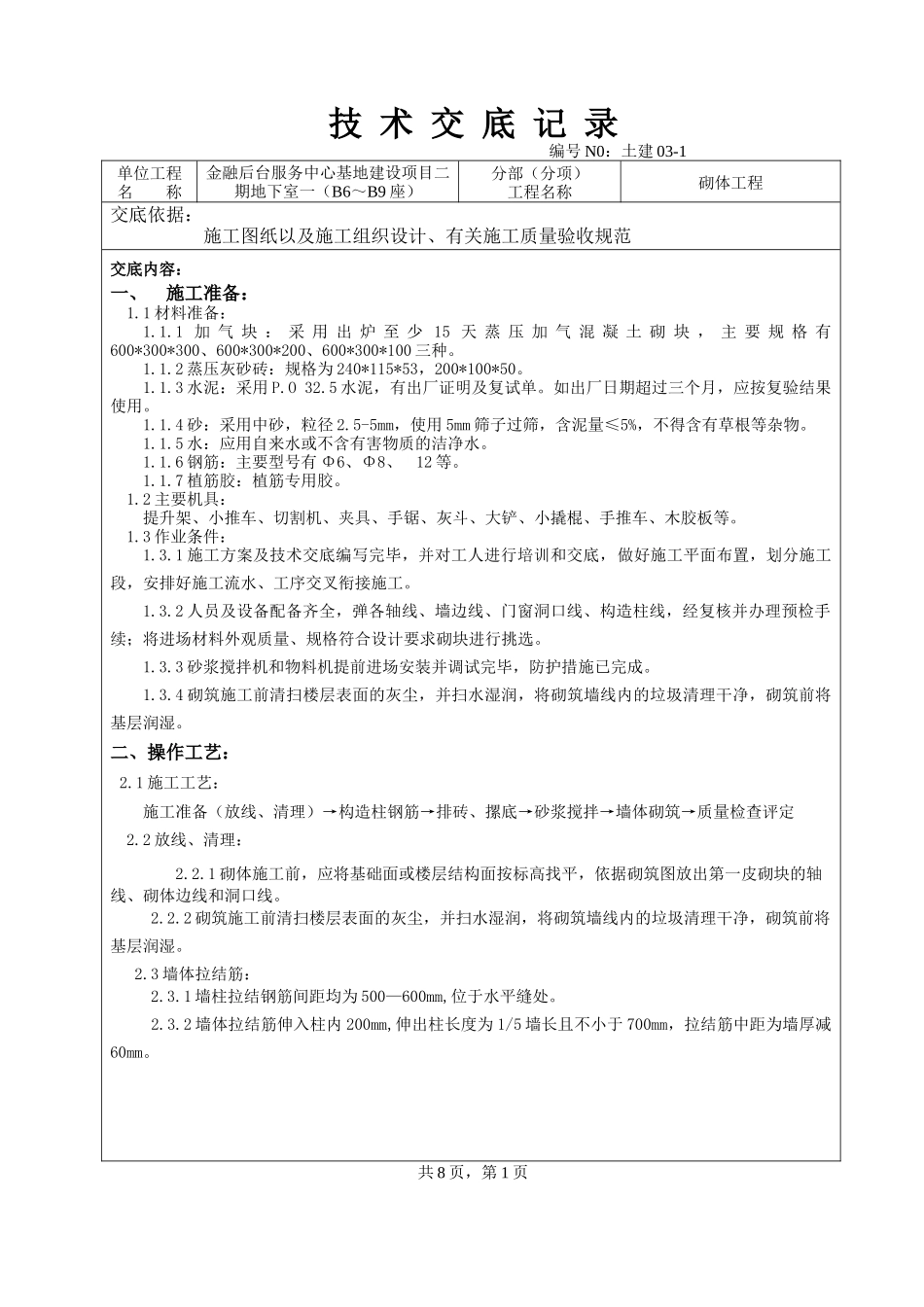

技术交底记录编号N0：土建03-1单位工程名称金融后台服务中心基地建设项目二期地下室一（B6～B9座）分部（分项）工程名称砌体工程交底依据：施工图纸以及施工组织设计、有关施工质量验收规范交底内容：一、施工准备：1.1材料准备：1.1.1加气块：采用出炉至少15天蒸压加气混凝土砌块，主要规格有600*300*300、600*300*200、600*300*100三种。1.1.2蒸压灰砂砖：规格为240*115*53，200*100*50。1.1.3水泥：采用P.O32.5水泥，有出厂证明及复试单。如出厂日期超过三个月，应按复验结果使用。1.1.4砂：采用中砂，粒径2.5-5mm，使用5mm筛子过筛，含泥量≤5%，不得含有草根等杂物。1.1.5水：应用自来水或不含有害物质的洁净水。1.1.6钢筋：主要型号有Φ6、Φ8、12等。1.1.7植筋胶：植筋专用胶。1.2主要机具：提升架、小推车、切割机、夹具、手锯、灰斗、大铲、小撬棍、手推车、木胶板等。1.3作业条件：1.3.1施工方案及技术交底编写完毕，并对工人进行培训和交底，做好施工平面布置，划分施工段，安排好施工流水、工序交叉衔接施工。1.3.2人员及设备配备齐全，弹各轴线、墙边线、门窗洞口线、构造柱线，经复核并办理预检手续；将进场材料外观质量、规格符合设计要求砌块进行挑选。1.3.3砂浆搅拌机和物料机提前进场安装并调试完毕，防护措施已完成。1.3.4砌筑施工前清扫楼层表面的灰尘，并扫水湿润，将砌筑墙线内的垃圾清理干净，砌筑前将基层润湿。二、操作工艺：2.1施工工艺：施工准备（放线、清理）→构造柱钢筋→排砖、摞底→砂浆搅拌→墙体砌筑→质量检查评定2.2放线、清理：2.2.1砌体施工前，应将基础面或楼层结构面按标高找平，依据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。2.2.2砌筑施工前清扫楼层表面的灰尘，并扫水湿润，将砌筑墙线内的垃圾清理干净，砌筑前将基层润湿。2.3墙体拉结筋：2.3.1墙柱拉结钢筋间距均为500—600mm,位于水平缝处。2.3.2墙体拉结筋伸入柱内200mm,伸出柱长度为1/5墙长且不小于700mm，拉结筋中距为墙厚减60mm。共8页，第1页技术交底记录编号N0：土建03-2单位工程名称金融后台服务中心基地建设项目二期地下室一（B6～B9座）分部（分项）工程名称砌体工程交底依据：施工图纸以及施工组织设计、有关施工质量验收规范交底内容：2.3.3墙体拉结筋需要进行植筋，植筋流程为：弹线定位→钻孔→洗孔→钢筋处理→注胶→植筋→固化养护→抗拔试验。（1）根据变更设计的钢筋数量及位置，标注出植筋位置。经我质检部门验收，位置符合设计要求后才可以钻孔。（2）用冲击钻钻孔，钻头直径应比钢筋直径大4～8mm左右，钢筋直径为Φ6，钻头选用φ10的合金钻头。钻孔深度不小于200mm（d为钢筋直径），实际钻孔深度应取250mm，钻头始终与承台保持垂直。（3）洗孔是植筋中最重要的一个环节，孔钻完后内部会有很多灰粉、灰渣，直接影响植筋的质量，所以一定要把孔内杂物清理干净。方法是：用不掉毛的毛刷，套上加长棒，伸至孔底，来回反复抽动，把灰尘和碎渣带出，再用空压机吹出浮沉。吹完后再用脱脂棉沾酒精或丙酮擦洗孔壁。但不能用水擦洗，因为用酒精或丙酮容易挥发，水不易挥发。再者用水后孔内不会很快干燥。洗孔完成后需要经我质检部门验收，自检合格后报监理验收，验收合格后方可注胶。（4）钢筋锚固部分要清除表面锈迹及其他污物,一般采用角向磨光机配钢丝刷除锈,打磨至露出金属光泽为止,若钢筋锈蚀严重,要用稀盐酸浸泡除锈10－15分钟,后用石灰水中和,再用清水冲洗后擦干方可使用。（5）锚固胶要选用合格的植筋专用胶水，产品要有合格证明，要能够满足我项目柱植筋施工要求。注胶要从孔底开始，这样可以排出孔内的空气，为了使钢筋植入后孔内胶液饱满，又不能使胶液外流，孔内注胶达到孔深的1/3或计算孔内的用胶量,应扣除钢筋体积，孔内注完胶后应立即植筋。（6）首先将配置好的结构胶注入孔内(宜孔深的1/3或计算孔内的用胶量,应扣除钢筋体积)，并将结构胶涂于钢筋锚固端(宜2-3㎜)，然后缓慢将钢筋插入孔内,同时要求钢筋旋转,使结构胶从孔口溢出,排出孔内空气，钢筋外露部分长度保证工程需要。（7）植筋施工完毕后注意保护，24小时内严禁有任何扰动，以保证结构胶的...
