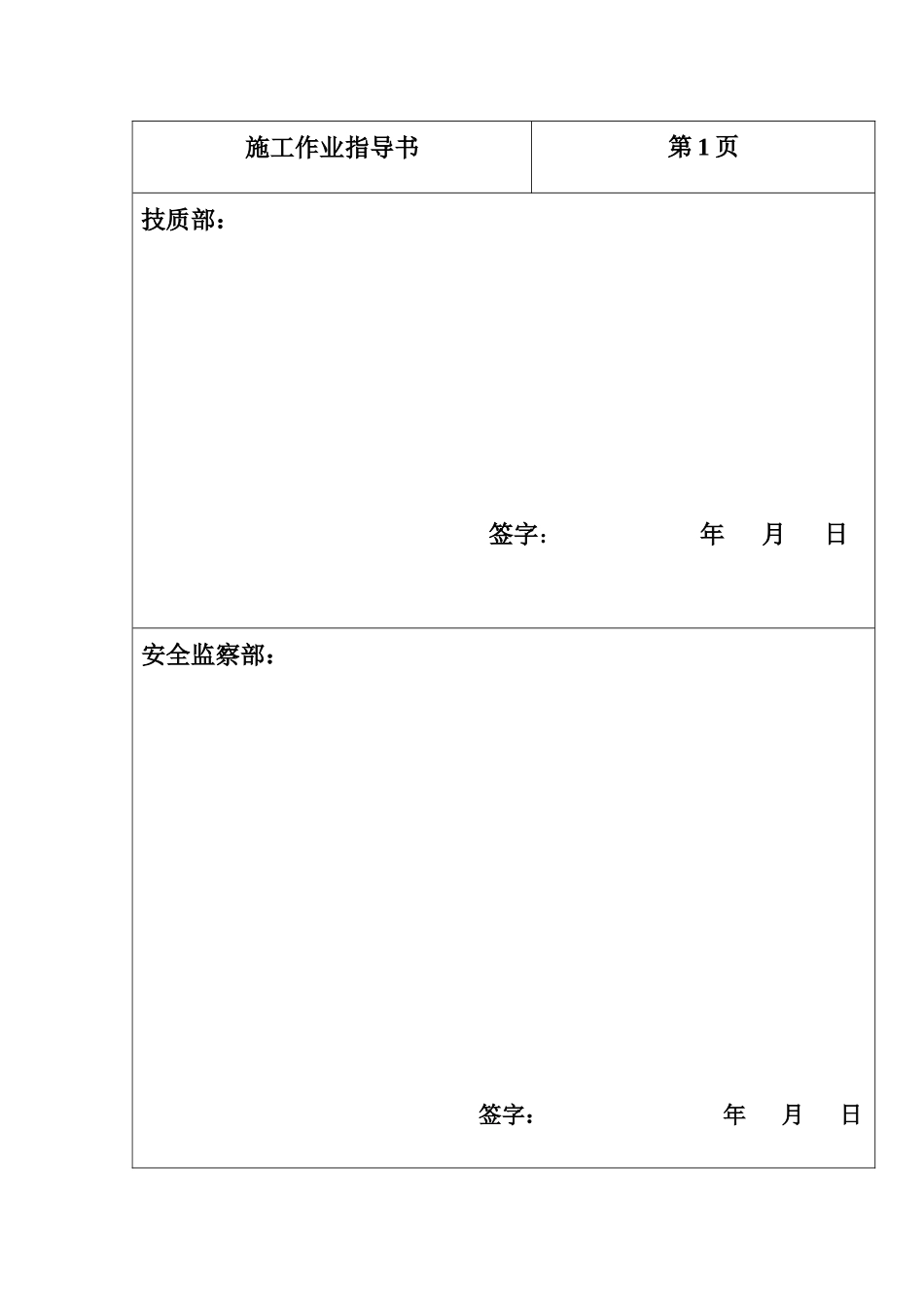

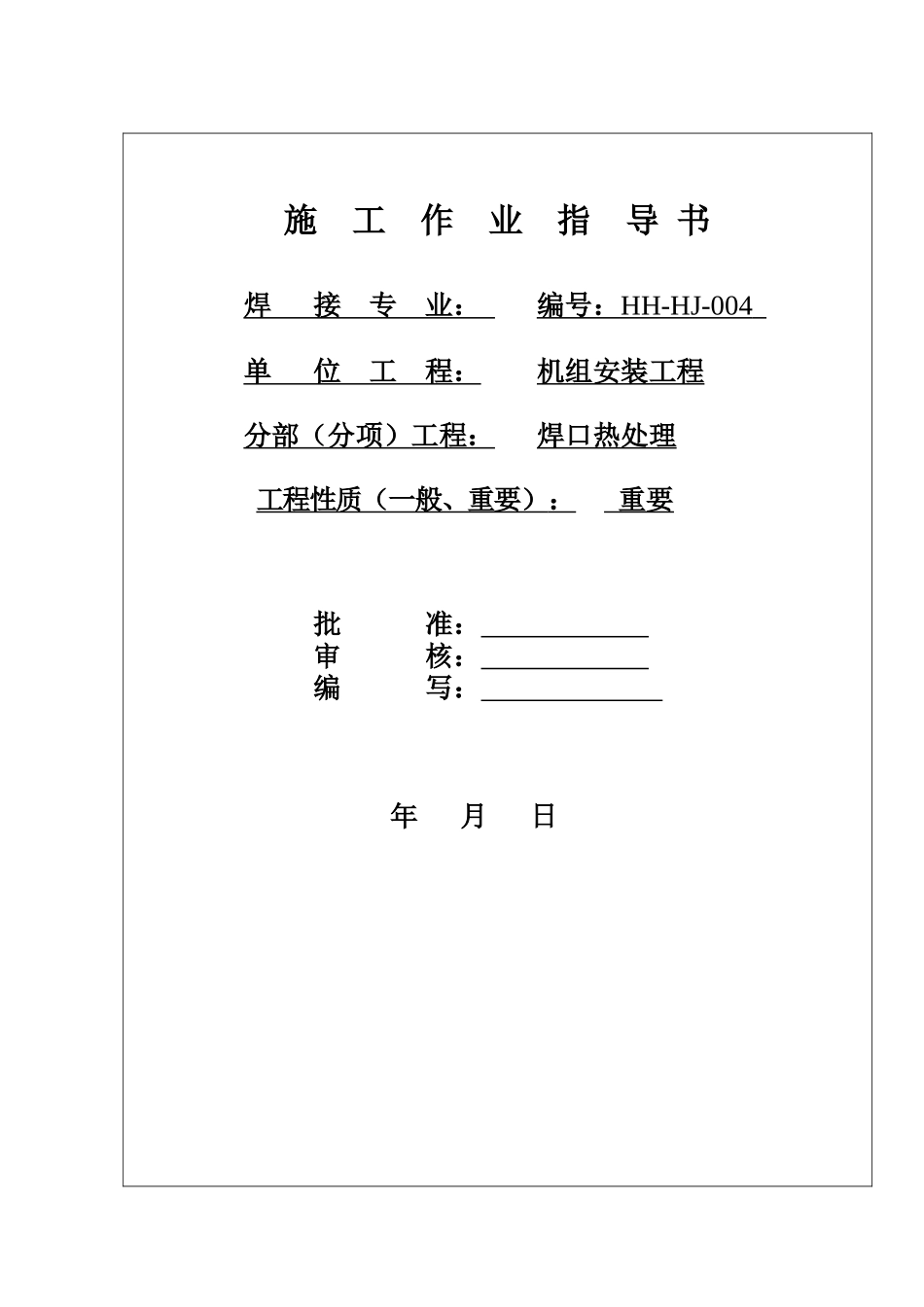

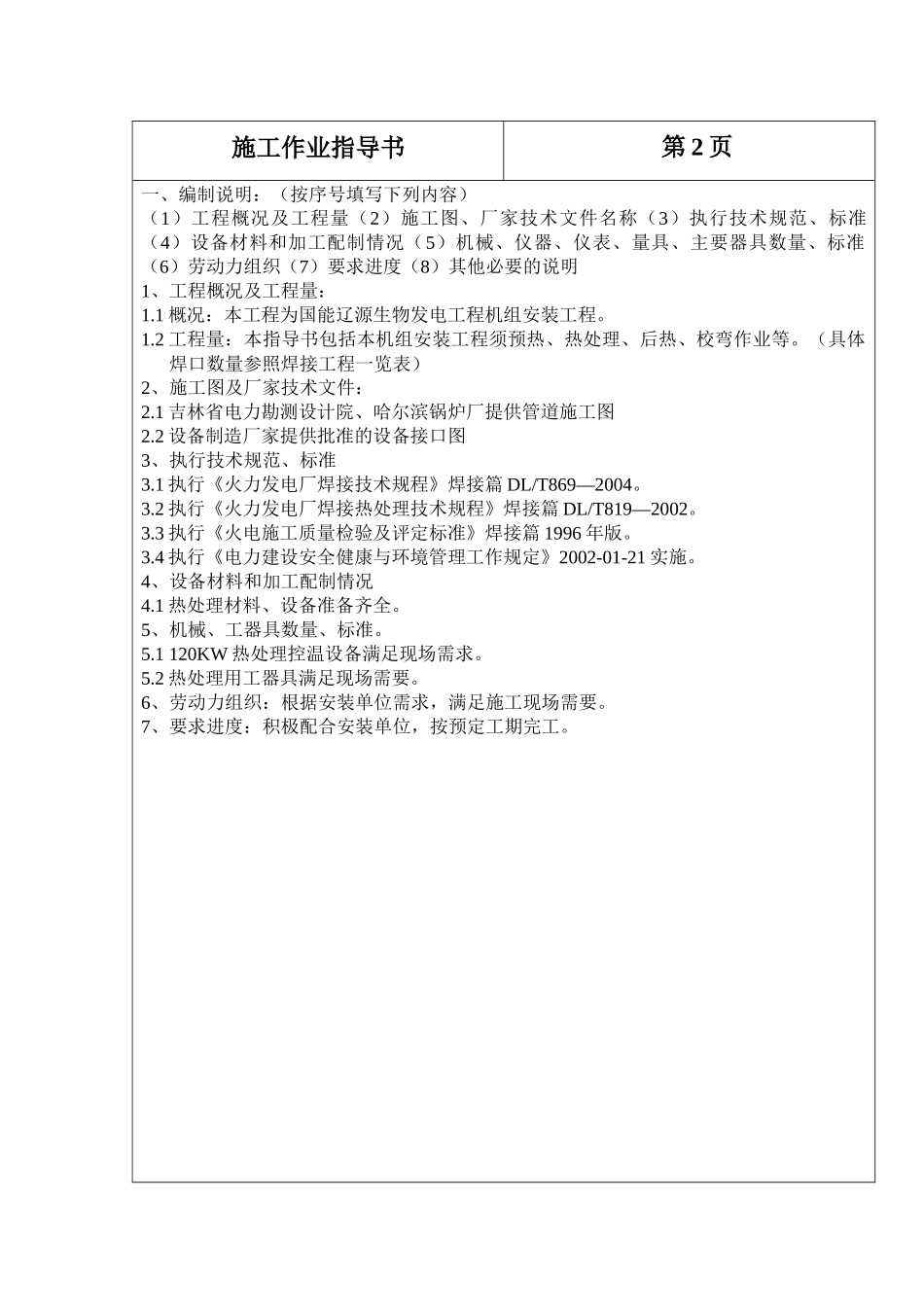

施工作业指导书焊接专业:编号:HH-HJ-004单位工程:机组安装工程分部(分项)工程:焊口热处理工程性质(一般、重要):重要批准:审核:编写:年月日施工作业指导书第1页技质部:签字:年月日安全监察部:签字:年月日施工作业指导书第2页一、编制说明:(按序号填写下列内容)(1)工程概况及工程量(2)施工图、厂家技术文件名称(3)执行技术规范、标准(4)设备材料和加工配制情况(5)机械、仪器、仪表、量具、主要器具数量、标准(6)劳动力组织(7)要求进度(8)其他必要的说明1、工程概况及工程量:1.1概况:本工程为国能辽源生物发电工程机组安装工程。1.2工程量:本指导书包括本机组安装工程须预热、热处理、后热、校弯作业等。(具体焊口数量参照焊接工程一览表)2、施工图及厂家技术文件:2.1吉林省电力勘测设计院、哈尔滨锅炉厂提供管道施工图2.2设备制造厂家提供批准的设备接口图3、执行技术规范、标准3.1执行《火力发电厂焊接技术规程》焊接篇DL/T869—2004。3.2执行《火力发电厂焊接热处理技术规程》焊接篇DL/T819—2002。3.3执行《火电施工质量检验及评定标准》焊接篇1996年版。3.4执行《电力建设安全健康与环境管理工作规定》2002-01-21实施。4、设备材料和加工配制情况4.1热处理材料、设备准备齐全。5、机械、工器具数量、标准。5.1120KW热处理控温设备满足现场需求。5.2热处理用工器具满足现场需要。6、劳动力组织:根据安装单位需求,满足施工现场需要。7、要求进度:积极配合安装单位,按预定工期完工。施工作业指导书第3页二、安全措施,文明施工措施:1、危险点:磕碰、砸、撞伤。防范措施:1.1地面施工,走动时要注意头上脚下。施工地点及周围杂物要及时清理,防止磕碰致伤。1.2禁止从事非本工种作业,避免交叉作业,不可避免时应采取安全可靠的隔离防护措施。1.3在使用吊车安装物件时,未就位稳定前焊工禁止靠近吊物,防止被吊物撞伤。1.4热处理工作人员在布置电源线时,注意电源线经过地点是否有活动物件,如有应及时清除,不可清除时,禁止生拉硬拽,应采取可靠的操作方法和安全措施,防止碰落物件伤及他人。1.5热处理工禁止在滑子三角区内停留。1.6禁止酒后进入施工现场。2、危险点:触电防范措施:2.1开合热处理机刀闸时应戴干燥的绝缘手套,穿绝缘鞋,并侧身。2.2热处理过程中通讯设施保证良好,必须双方确认后,方可进行相关工作。2.3大风、雷雨及大雪天气禁止露天作业,如施工已进行应采取搭设防雨棚等防雨、风、雪。大雾天除以上设施措施外应增设警戒绳,警示牌。2.4热处理设备及加热装置在通电前应确认施工人员已施工完毕,防止因误操作导致触电,电源线通过走台、人孔门时从平台下方通过,并有防护套管。2.5热处理施工区域应设置安全防护绳,并挂防触电警示牌。2.6热处理人员应经常检查电源线,如有裸露处,应及时用绝缘胶布包好。3、危险点:高处坠落和坠物。防范措施:3.1高处作业时,首先应认真检查脚手架是否规范和符合施工要求,确认合格后方可使用。3.2安全带正确绑扎,正确使用,工作时应随时将安全带挂在身体腰部上方牢固可靠处。3.3攀爬脚手架及临时爬梯时手要抓牢,脚要塌实。3.4禁止站在未完全就位的吊装物上进行热处理作业。3.6禁止将电源线缠绕在身上攀登临时爬梯。3.7热处理工器具传递应系安全防坠绳。3.8高处作业,注意力应高度集中。3.9热处理高空作业人员必须经过体检合格,方可上岗。3.10夜间施工必须有充足的照明。4、危险点:火灾防范措施:4.1热处理施工区域禁止存放易燃、易爆物品,如有应彻底清除。5、文明施工措施5.1热处理电源线要精心布置,整齐有续。5.2热处理施工区域要及时进行清理,加热设备和保温材料禁止在施工区域存放。5.3工作现场禁止吸烟。5.4施工完毕要工作地点及周围的杂物要及时清理,做到工完、料净、场地清。施工作业指导书第4页6、环境卫生保护措施6.1完工后废材料应按规定放置在定点位置,禁止乱仍乱放。6.2电缆连接后废电缆皮、废铜芯、铝芯禁止乱仍乱放,应放置在规定的垃圾箱内。6.3施工现场禁止大小便。施工作业指导书第5页三、施工技术措施或施工程序、操作方法:1、加热方法及设备:1.1...
