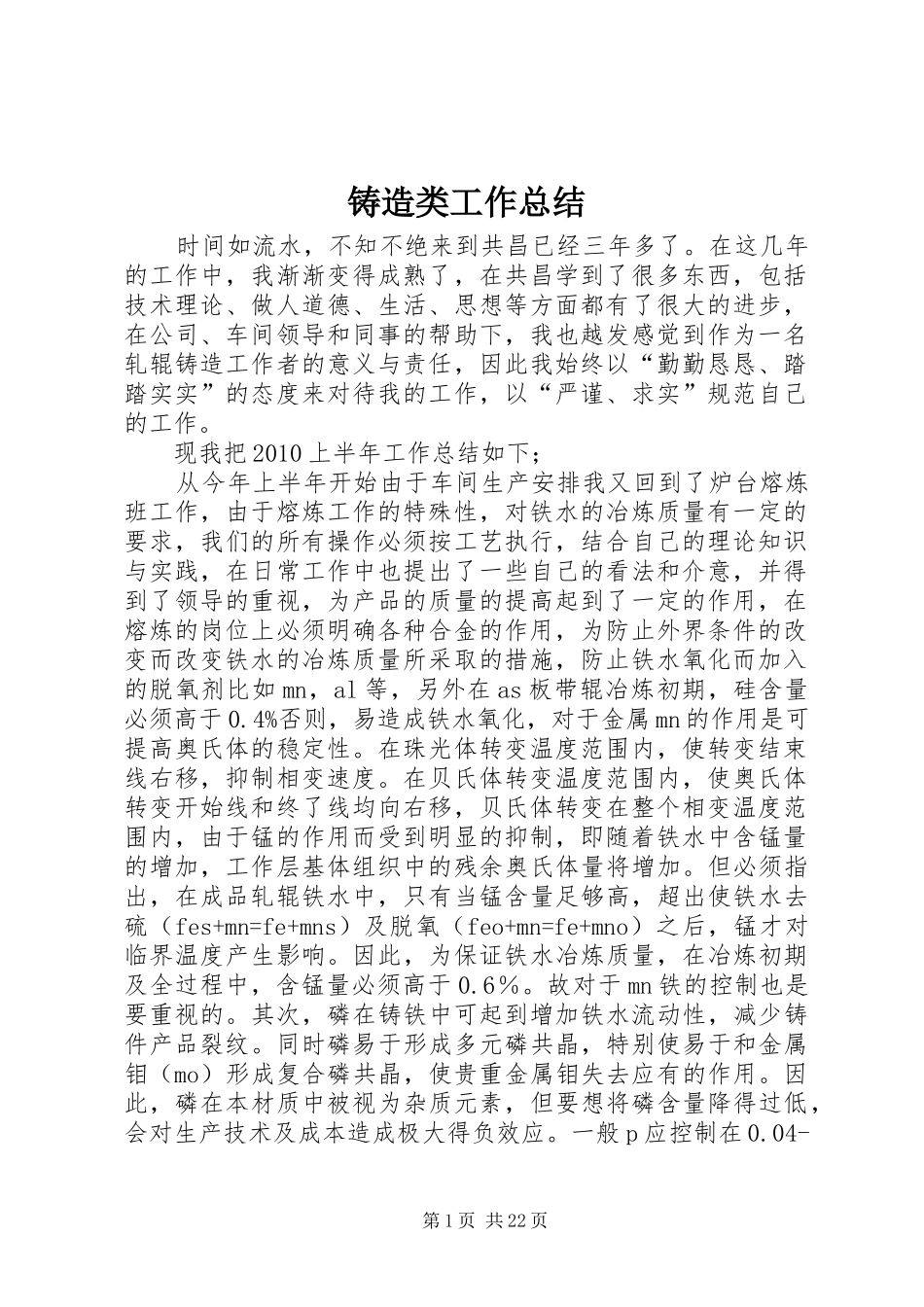

铸造类工作总结VIP免费

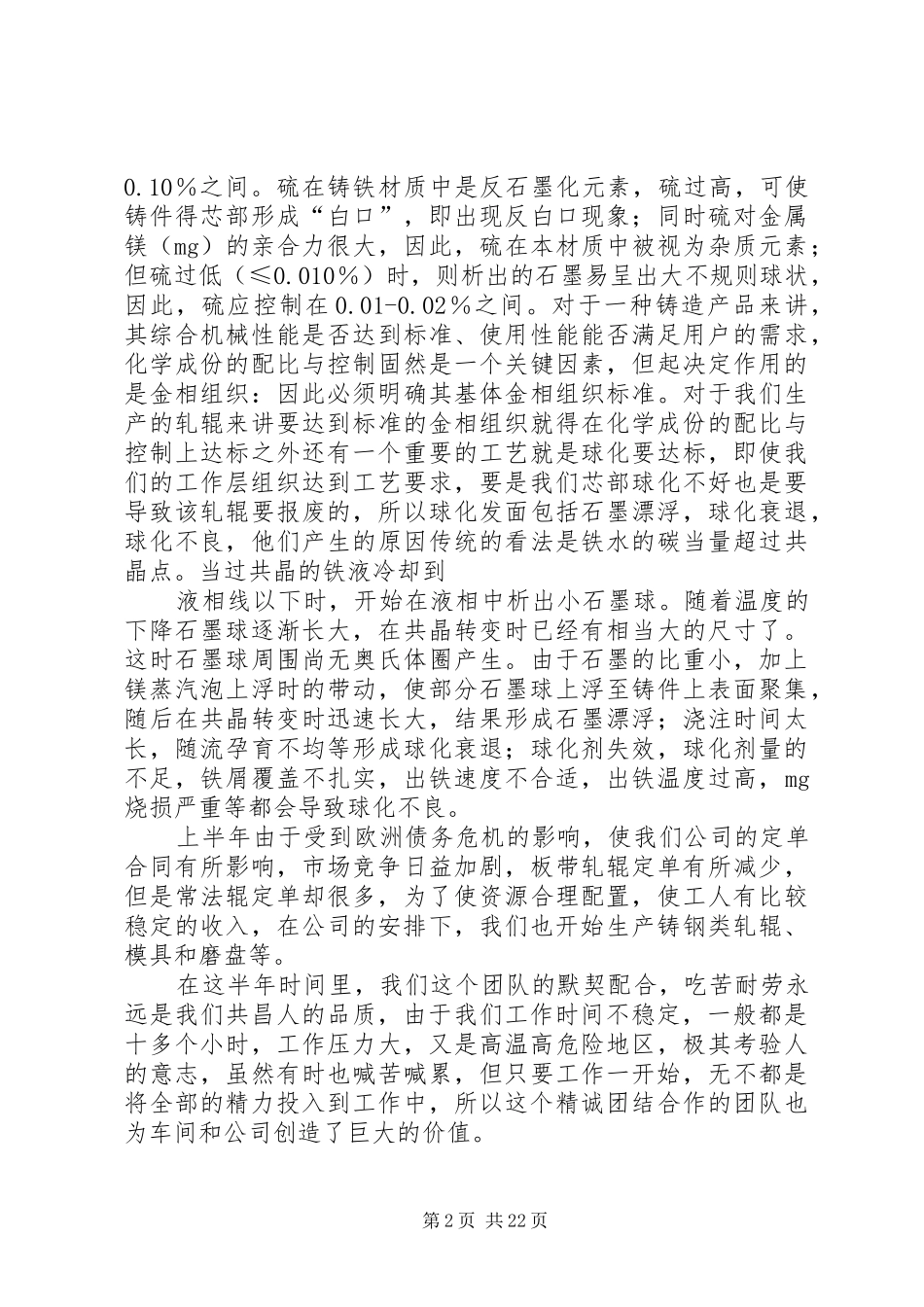

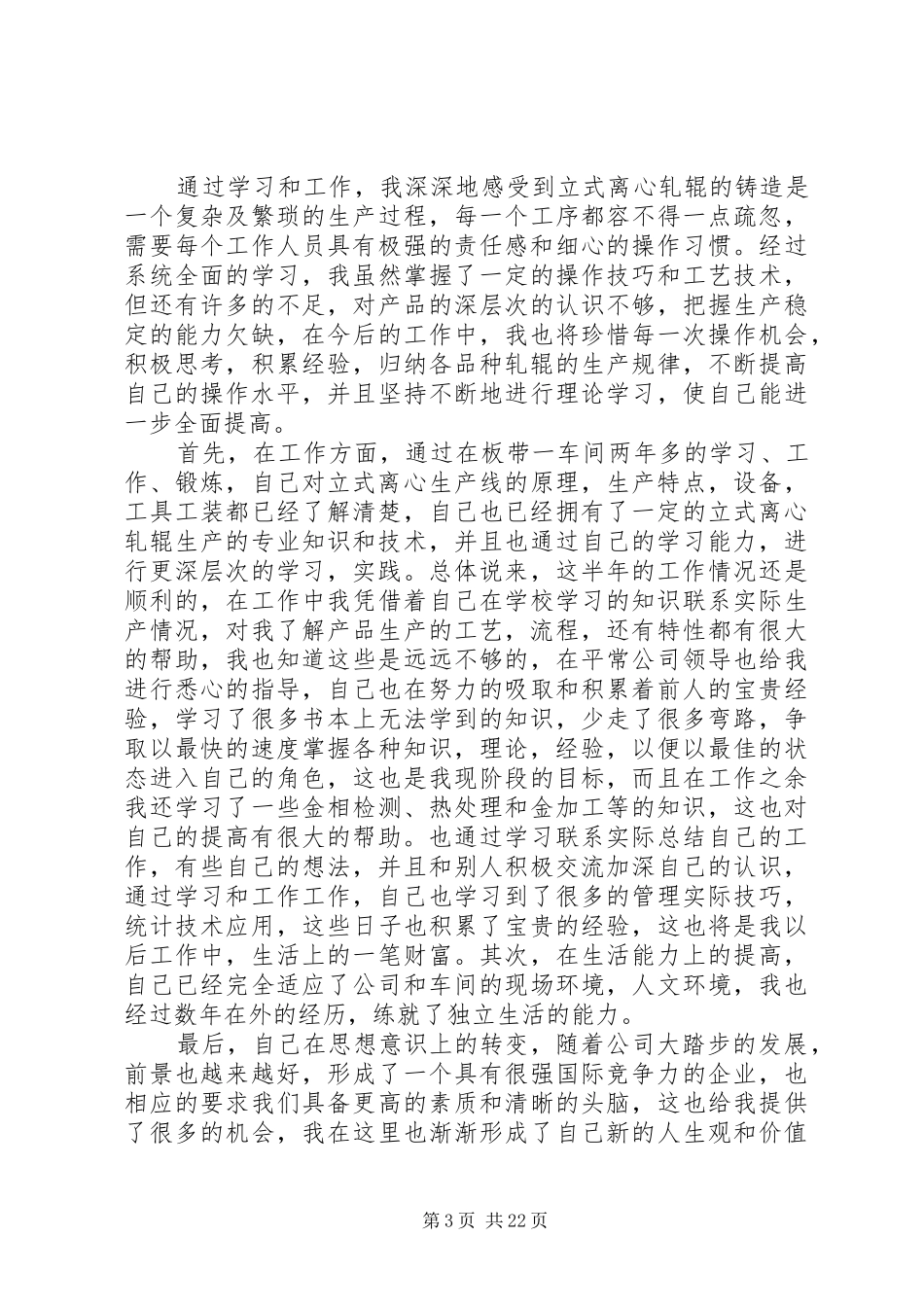

铸造类工作总结时间如流水，不知不绝来到共昌已经三年多了。在这几年的工作中，我渐渐变得成熟了，在共昌学到了很多东西，包括技术理论、做人道德、生活、思想等方面都有了很大的进步，在公司、车间领导和同事的帮助下，我也越发感觉到作为一名轧辊铸造工作者的意义与责任，因此我始终以“勤勤恳恳、踏踏实实”的态度来对待我的工作，以“严谨、求实”规范自己的工作。现我把2010上半年工作总结如下；从今年上半年开始由于车间生产安排我又回到了炉台熔炼班工作，由于熔炼工作的特殊性，对铁水的冶炼质量有一定的要求，我们的所有操作必须按工艺执行，结合自己的理论知识与实践，在日常工作中也提出了一些自己的看法和介意，并得到了领导的重视，为产品的质量的提高起到了一定的作用，在熔炼的岗位上必须明确各种合金的作用，为防止外界条件的改变而改变铁水的冶炼质量所采取的措施，防止铁水氧化而加入的脱氧剂比如mn，al等，另外在as板带辊冶炼初期，硅含量必须高于0.4%否则，易造成铁水氧化，对于金属mn的作用是可提高奥氏体的稳定性。在珠光体转变温度范围内，使转变结束线右移，抑制相变速度。在贝氏体转变温度范围内，使奥氏体转变开始线和终了线均向右移，贝氏体转变在整个相变温度范围内，由于锰的作用而受到明显的抑制，即随着铁水中含锰量的增加，工作层基体组织中的残余奥氏体量将增加。但必须指出，在成品轧辊铁水中，只有当锰含量足够高，超出使铁水去硫（fes+mn=fe+mns）及脱氧（feo+mn=fe+mno）之后，锰才对临界温度产生影响。因此，为保证铁水冶炼质量，在冶炼初期及全过程中，含锰量必须高于0.6％。故对于mn铁的控制也是要重视的。其次，磷在铸铁中可起到增加铁水流动性，减少铸件产品裂纹。同时磷易于形成多元磷共晶，特别使易于和金属钼（mo）形成复合磷共晶，使贵重金属钼失去应有的作用。因此，磷在本材质中被视为杂质元素，但要想将磷含量降得过低，会对生产技术及成本造成极大得负效应。一般p应控制在0.04-第1页共22页0.10％之间。硫在铸铁材质中是反石墨化元素，硫过高，可使铸件得芯部形成“白口”，即出现反白口现象；同时硫对金属镁（mg）的亲合力很大，因此，硫在本材质中被视为杂质元素；但硫过低（≤0.010％）时，则析出的石墨易呈出大不规则球状，因此，硫应控制在0.01-0.02％之间。对于一种铸造产品来讲，其综合机械性能是否达到标准、使用性能能否满足用户的需求，化学成份的配比与控制固然是一个关键因素，但起决定作用的是金相组织：因此必须明确其基体金相组织标准。对于我们生产的轧辊来讲要达到标准的金相组织就得在化学成份的配比与控制上达标之外还有一个重要的工艺就是球化要达标，即使我们的工作层组织达到工艺要求，要是我们芯部球化不好也是要导致该轧辊要报废的，所以球化发面包括石墨漂浮，球化衰退，球化不良，他们产生的原因传统的看法是铁水的碳当量超过共晶点。当过共晶的铁液冷却到液相线以下时，开始在液相中析出小石墨球。随着温度的下降石墨球逐渐长大，在共晶转变时已经有相当大的尺寸了。这时石墨球周围尚无奥氏体圈产生。由于石墨的比重小，加上镁蒸汽泡上浮时的带动，使部分石墨球上浮至铸件上表面聚集，随后在共晶转变时迅速长大，结果形成石墨漂浮；浇注时间太长，随流孕育不均等形成球化衰退；球化剂失效，球化剂量的不足，铁屑覆盖不扎实，出铁速度不合适，出铁温度过高，mg烧损严重等都会导致球化不良。上半年由于受到欧洲债务危机的影响，使我们公司的定单合同有所影响，市场竞争日益加剧，板带轧辊定单有所减少，但是常法辊定单却很多，为了使资源合理配置，使工人有比较稳定的收入，在公司的安排下，我们也开始生产铸钢类轧辊、模具和磨盘等。在这半年时间里，我们这个团队的默契配合，吃苦耐劳永远是我们共昌人的品质，由于我们工作时间不稳定，一般都是十多个小时，工作压力大，又是高温高危险地区，极其考验人的意志，虽然有时也喊苦喊累，但只要工作一开始，无不都是将全部的精力投入到工作中，所以这个精诚团结合作的团队也为车间和公司创造了巨大的价值。第2页共22页通过学习和工作，我深深地感受到立式...
