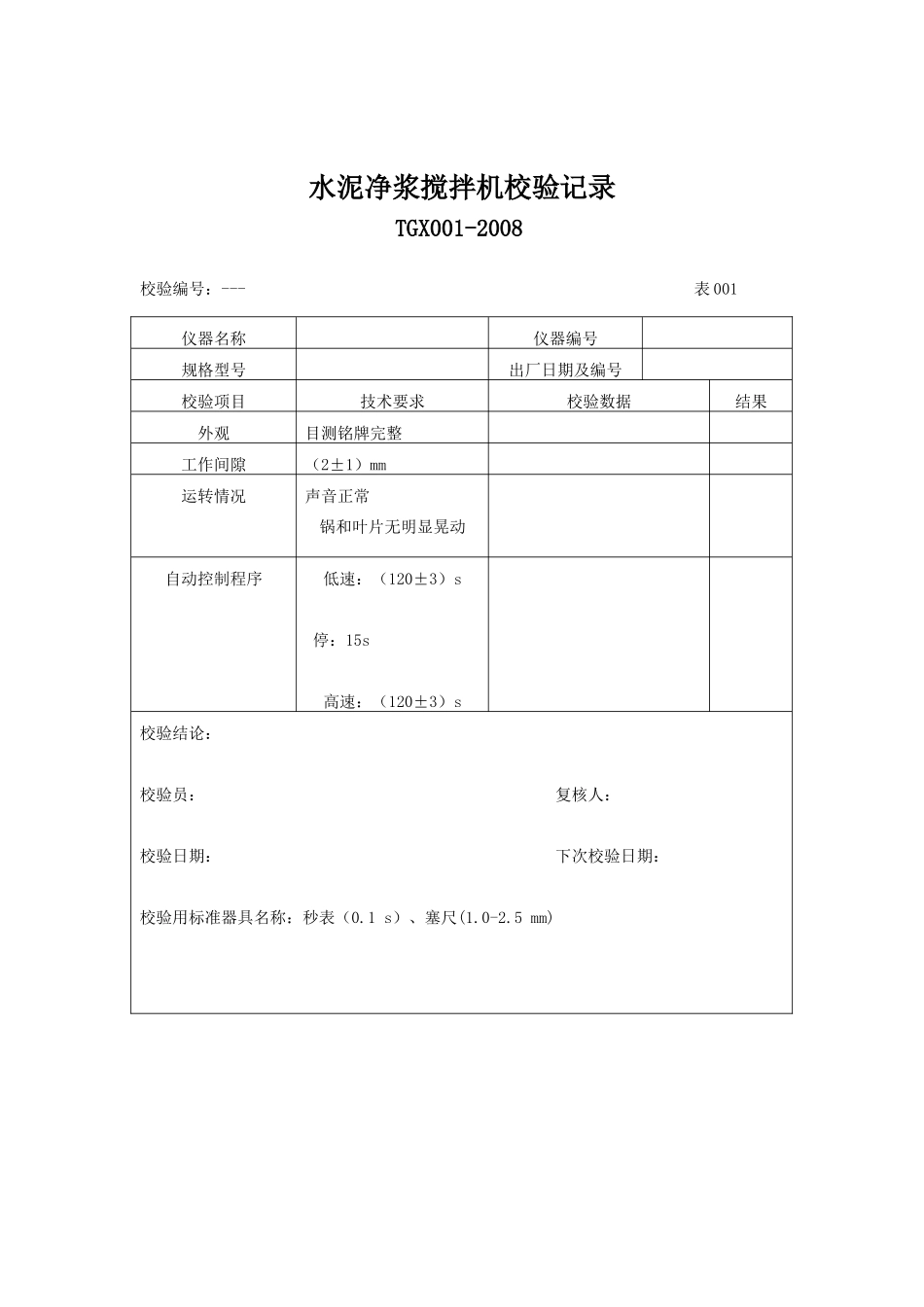

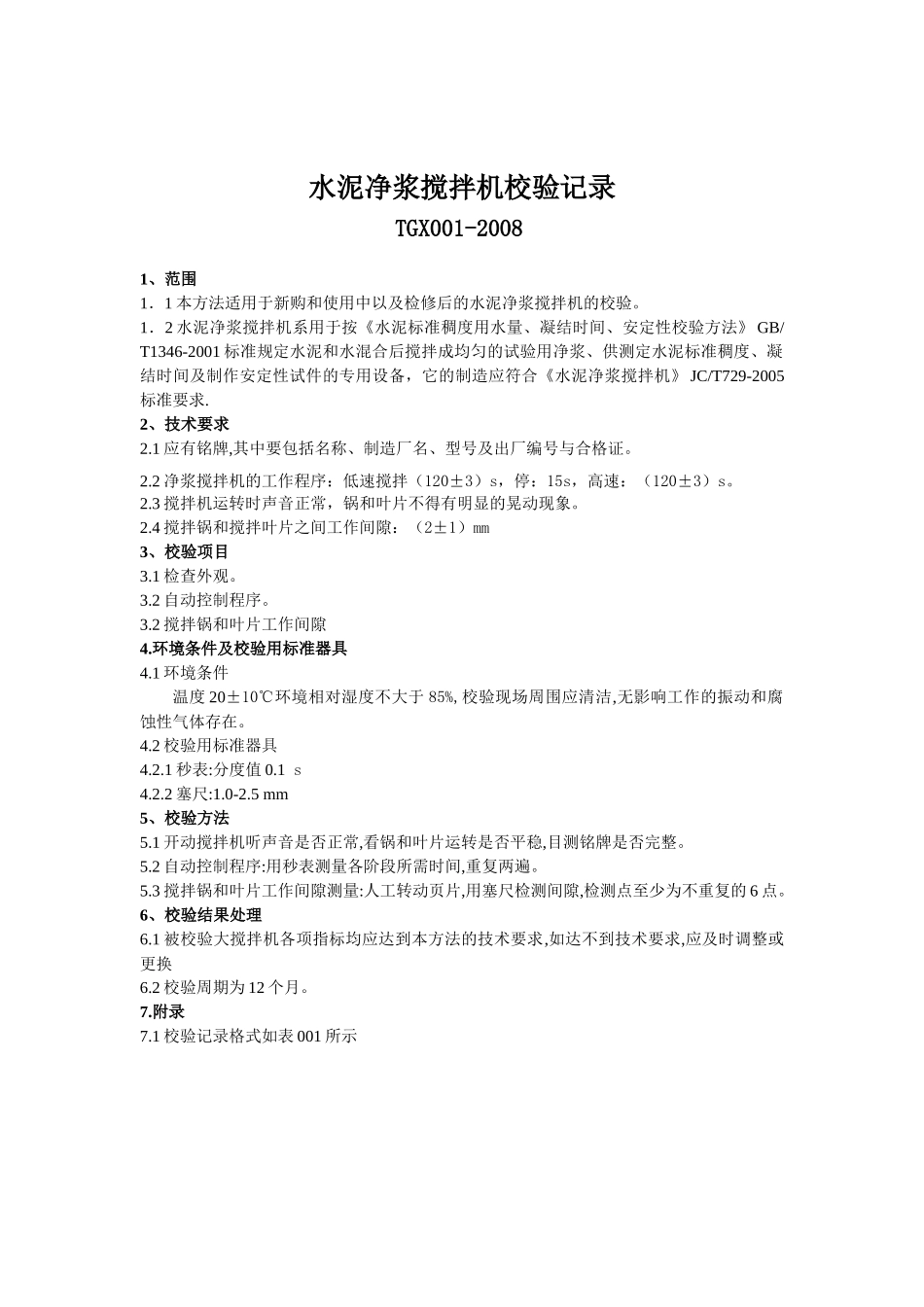

工程试验仪器校验检验方法主编安文汉山西出版集团山西人民出版社水泥净浆搅拌机校验记录TGX001-20081、范围1．1本方法适用于新购和使用中以及检修后的水泥净浆搅拌机的校验。1．2水泥净浆搅拌机系用于按《水泥标准稠度用水量、凝结时间、安定性校验方法》GB/T1346-2001标准规定水泥和水混合后搅拌成均匀的试验用净浆、供测定水泥标准稠度、凝结时间及制作安定性试件的专用设备，它的制造应符合《水泥净浆搅拌机》JC/T729-2005标准要求.2、技术要求2.1应有铭牌,其中要包括名称、制造厂名、型号及出厂编号与合格证。2.2净浆搅拌机的工作程序：低速搅拌（120±3）s，停：15s，高速：（120±3）s。2.3搅拌机运转时声音正常，锅和叶片不得有明显的晃动现象。2.4搅拌锅和搅拌叶片之间工作间隙：（2±1）mm3、校验项目3.1检查外观。3.2自动控制程序。3.2搅拌锅和叶片工作间隙4.环境条件及校验用标准器具4.1环境条件温度20±10℃环境相对湿度不大于85%,校验现场周围应清洁,无影响工作的振动和腐蚀性气体存在。4.2校验用标准器具4.2.1秒表:分度值0.1s4.2.2塞尺:1.0-2.5mm5、校验方法5.1开动搅拌机听声音是否正常,看锅和叶片运转是否平稳,目测铭牌是否完整。5.2自动控制程序:用秒表测量各阶段所需时间,重复两遍。5.3搅拌锅和叶片工作间隙测量:人工转动页片,用塞尺检测间隙,检测点至少为不重复的6点。6、校验结果处理6.1被校验大搅拌机各项指标均应达到本方法的技术要求,如达不到技术要求,应及时调整或更换6.2校验周期为12个月。7.附录7.1校验记录格式如表001所示水泥净浆搅拌机校验记录TGX001-2008校验编号：---表001仪器名称仪器编号规格型号出厂日期及编号校验项目技术要求校验数据结果外观目测铭牌完整工作间隙（2±1）mm运转情况声音正常锅和叶片无明显晃动自动控制程序低速：（120±3）s停：15s高速：（120±3）s校验结论：校验员：复核人：校验日期：下次校验日期：校验用标准器具名称：秒表（0.1s）、塞尺(1.0-2.5mm)二、雷氏膨胀测定仪校验方法TGX002-20081、范围1.1本方法适用于新购和使用中以及检修后的雷氏膨胀测定仪的校验。1.2雷氏膨胀测定仪系用于按《水泥标准稠度用水量、凝结时间、安定性校验方法》GB/T1346-2001校验水泥安定性测试膨胀值的专用仪器。2、技术要求2.1模子座半径20+20mm2.2模子座至膨胀值标尺179+20mm，悬丝至弹性标尺149+20mm。2.3标尺最小刻度0.5mm，刻度线清晰，无变形。2.4立柱与底座垂直，悬臂与立柱垂直。3、校验项目3.1检查外观和标尺最小刻度。3.2雷氏膨胀测定仪尺寸。4环境条件及校验用标准器具4.1、环境条件温度20±10℃环境相对湿度不大于85%,校验现场周围应清洁,无影响工作的振动和腐蚀性气体存在。4.2校验用标准器具4.2.1游标卡尺：量程300mm，分度值0.02mm。4.2.2直角尺。4.2.3弧度板。5、校验方法5.1外观检查。5.2用直角尺测量立柱与底座是否垂直，悬臂与立柱是否垂直。5.3用弧度板测量模子座半径。5.4用游标卡尺测量模子座至膨胀值标尺距离，悬丝至弹性标尺距离。6、校验结果处理6.1全部校验项目符合技术要求为合格。6.2校验周期为12个月。7.附录7.1校验记录格式如表002所示雷氏膨胀测定仪校验记录TGX002-2008校验编号表002仪器名称仪器编号规格型号出厂日期及编号校验项目技术要求校验数据结果外观标尺最小刻度0.5mm刻度线清晰,无变形立柱与底座垂直悬臂与立柱垂直尺寸模子底座与膨胀值标尺:(179-181mm)悬丝至弹性标尺:(149-151)mm模子座半径:(20-22)mm校验结论：校验员复核人校验日期下次校验日期:校验用标准器具名称:游标卡尺(0-300mm)、直角尺、弧度板三、雷氏夹校验方法TGX003-20081、范围1.1本方法适用于新购和使用中的雷氏夹校验。1.2雷氏夹系用于按《水泥标准稠度用水量、凝结时间、安定性校验方法》GB/T1346-2001校验水泥安定性测试膨胀值的专用仪器。2、技术要求2.1雷氏夹应由铜质材料制成，外表光滑，无变形。2.2环模几何尺寸内径：￠（30±0.42）mm外径：￠（31±0.26）mm，2.3试针长度：150mm，直径：￠2.0mm。2.4弹性限变校验时两指针针尖距离增加范围为C-A=17.5mm±2.5mm，且能恢复至原来状态(A=B)。3、校验项目3.1外观3.2雷氏...
