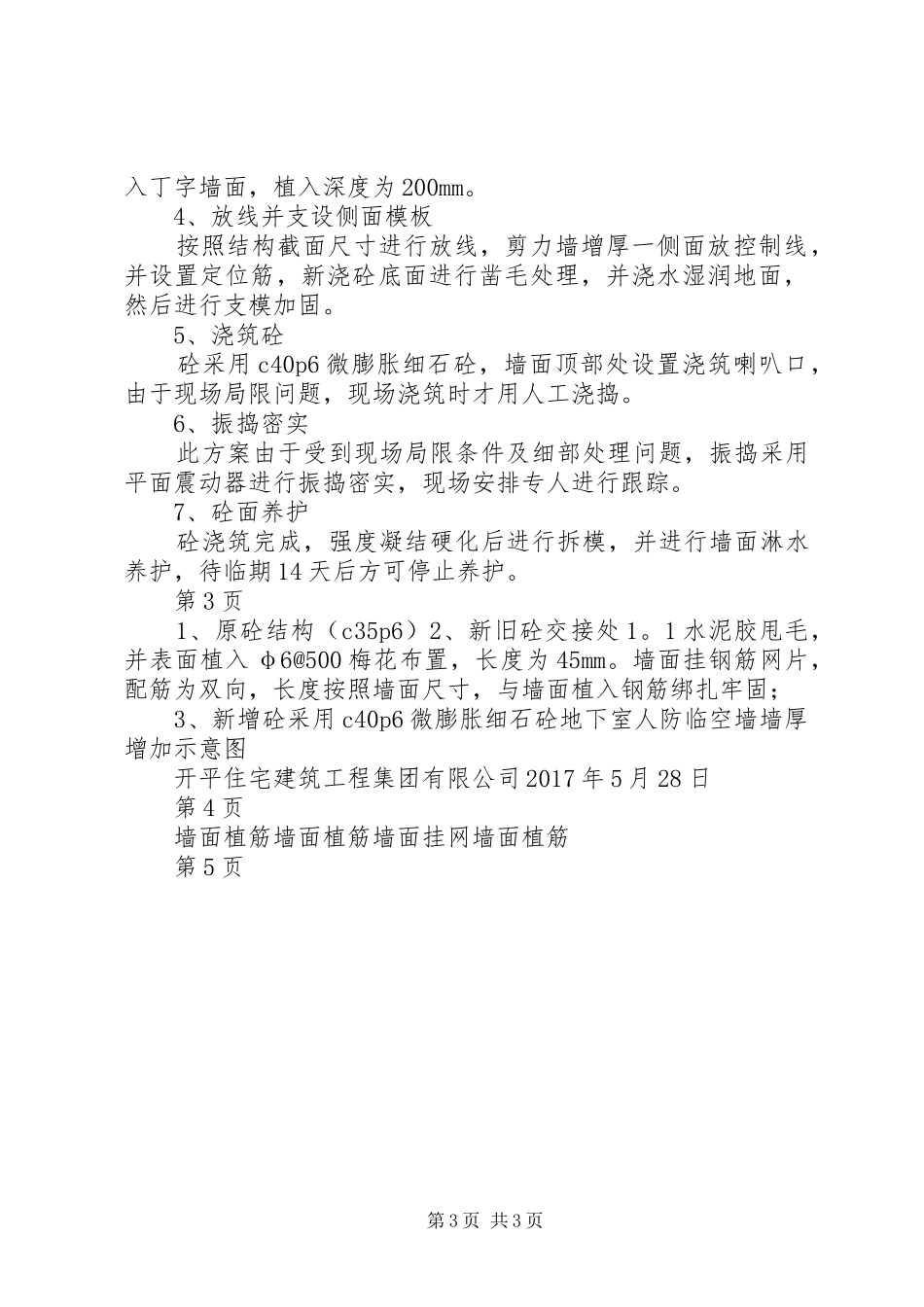

人防临空墙厚度增加处理方案工程集团有限公司人防临空墙厚度增加处理方案编制人：审核人：审批人：2017年5月28日第1页临空墙厚度增加处理方案一、编制依据《混凝土结构设计规范》（gb50010-2002）地下室人防图纸项目《XX省人防工程质量监督记录表》二、基本概况2.1工程概况我司承建的江南。金悦湾项目04地块有宜春江南置业有限公司投资建设，开平住宅建筑工程集团有限公司承建。建设地点位于XX省XX市袁州区袁州新城钓台路与滨河路交叉口。本工程江南。金悦湾一、二期04地块地下室人防工程。由于3-3X口部hhfm1820临空墙、3-3X口部bhfm1220防护密闭门框墙、3X口部防毒通道、密闭通道防护密闭门框墙厚度不满足规范要求顾编制此方案。本工程地下室一层局部为普通停车库，局部为人防工程，人防战时功能：二等人元掩蔽部、人防物资库。人防受监面积为16758㎡。顶板厚度为400mm，其中局部板厚为500mm，双层双向布置配筋，内设水电管道，剪力墙砼等级为c35p6。部分首层顶板厚度为180mm，局部板厚为150mm、110mm、100mm，配筋双层双向，局部双向配筋，顶板内设水电管道，砼等级为c30p6。经现场人防工程验收发现，3-3X口部hhfm1820临空墙、3-3X口部bhfm1220防护密闭门框墙、3X口部防毒通道、密闭通道防护密闭门框墙厚度不满足规范要第1页求。现经现场决定整改措施如下。1、临空墙设计图纸为250mm，变更图纸增加临空墙截面尺第1页共3页寸增加为300mm；2、墙面进行植筋φ6间距为@500梅花布置，露出墙面为45mm；3、墙面挂钢筋网片，配筋为双向hrb40012@180，长度按照墙面尺寸，与墙面植入钢筋绑扎牢固；4、放线并支设侧面模板；5、浇筑c40p6微膨胀细石砼；6、振捣密实；7、砼面养护。2.2设计概况根据图纸设计临空墙为250mm，不能保证人防规范要，从而进行墙面增厚处理。三、使用范围本方案适用于本项目人防工程3-3X口部hhfm1820临空墙、3-3X口部bhfm1220防护密闭门框墙、3X口部防毒通道、密闭通道防护密闭门框墙体厚度增加措施。四、人防现浇临空剪力墙增厚处理人防混凝土剪力墙结构墙体厚度增加是对结构提高抵抗抗冲击力，并保证人防规范要求，此方案整改具体步骤如下。4.1表面处理临空墙设计图纸为250mm，变更图纸增加临空墙截面尺寸增加为300mm，整改前墙面进行甩浆处理，材料采用1：1的水泥及水泥胶。4.2墙面进行植筋为保证墙面新旧砼整体性及可靠连接性，墙面进行植筋φ6间距为@500，梅花布置，露出墙面为45mm，植筋胶符合规范要求。如下图所示3、墙面挂钢筋网为保证砼整体性，防治表面出现裂缝现象，墙面进行挂设钢筋网片，配筋为双向hrb40012@180，长度按照墙面尺寸，竖向钢筋植入底板和顶板内，直径深第2页度200mm；水平钢筋有丁字墙面连接的，水平钢筋头部植第2页共3页入丁字墙面，植入深度为200mm。4、放线并支设侧面模板按照结构截面尺寸进行放线，剪力墙增厚一侧面放控制线，并设置定位筋，新浇砼底面进行凿毛处理，并浇水湿润地面，然后进行支模加固。5、浇筑砼砼采用c40p6微膨胀细石砼，墙面顶部处设置浇筑喇叭口，由于现场局限问题，现场浇筑时才用人工浇捣。6、振捣密实此方案由于受到现场局限条件及细部处理问题，振捣采用平面震动器进行振捣密实，现场安排专人进行跟踪。7、砼面养护砼浇筑完成，强度凝结硬化后进行拆模，并进行墙面淋水养护，待临期14天后方可停止养护。第3页1、原砼结构（c35p6）2、新旧砼交接处1。1水泥胶甩毛，并表面植入φ6@500梅花布置，长度为45mm。墙面挂钢筋网片，配筋为双向，长度按照墙面尺寸，与墙面植入钢筋绑扎牢固；3、新增砼采用c40p6微膨胀细石砼地下室人防临空墙墙厚增加示意图开平住宅建筑工程集团有限公司2017年5月28日第4页墙面植筋墙面植筋墙面挂网墙面植筋第5页第3页共3页
