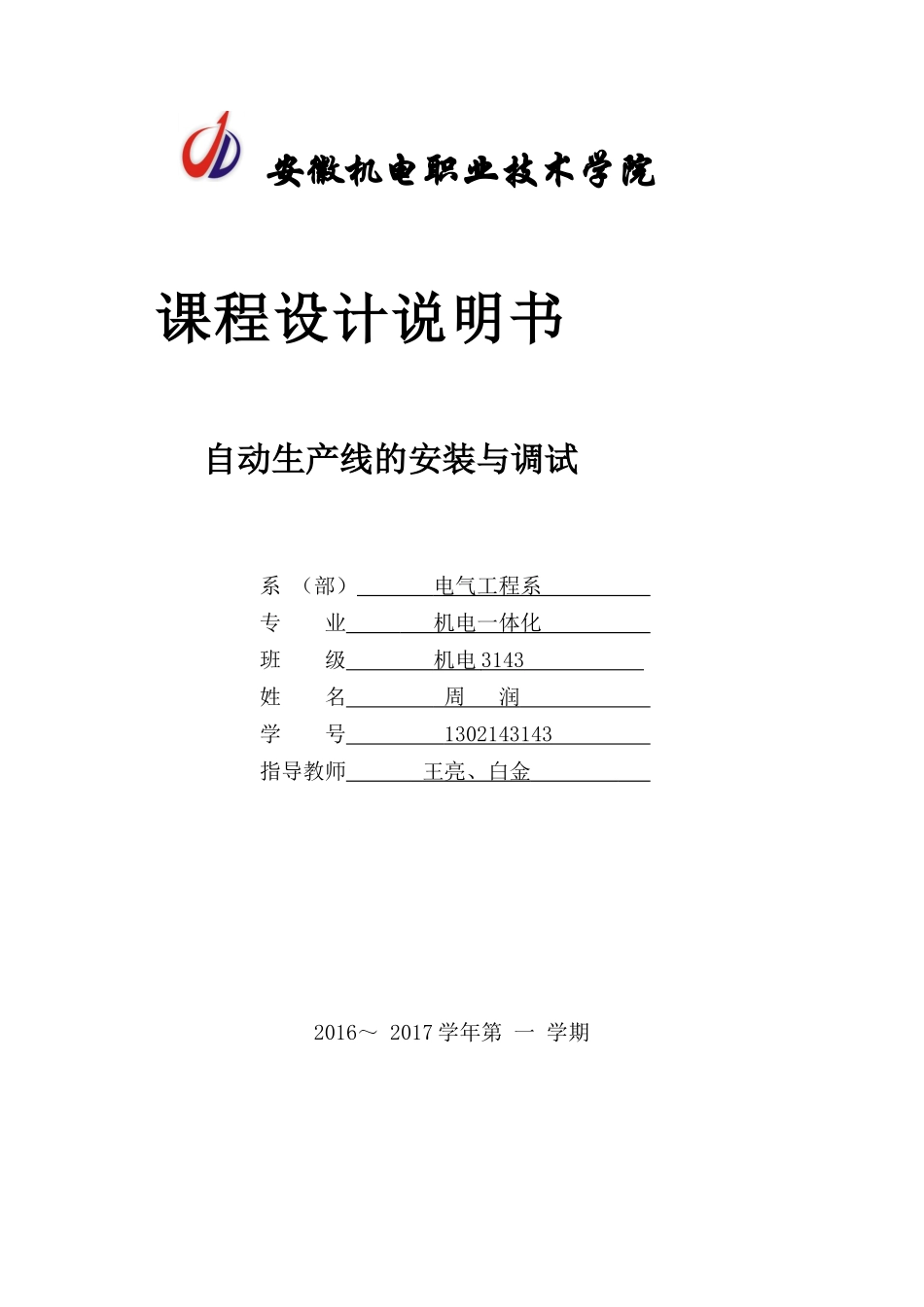

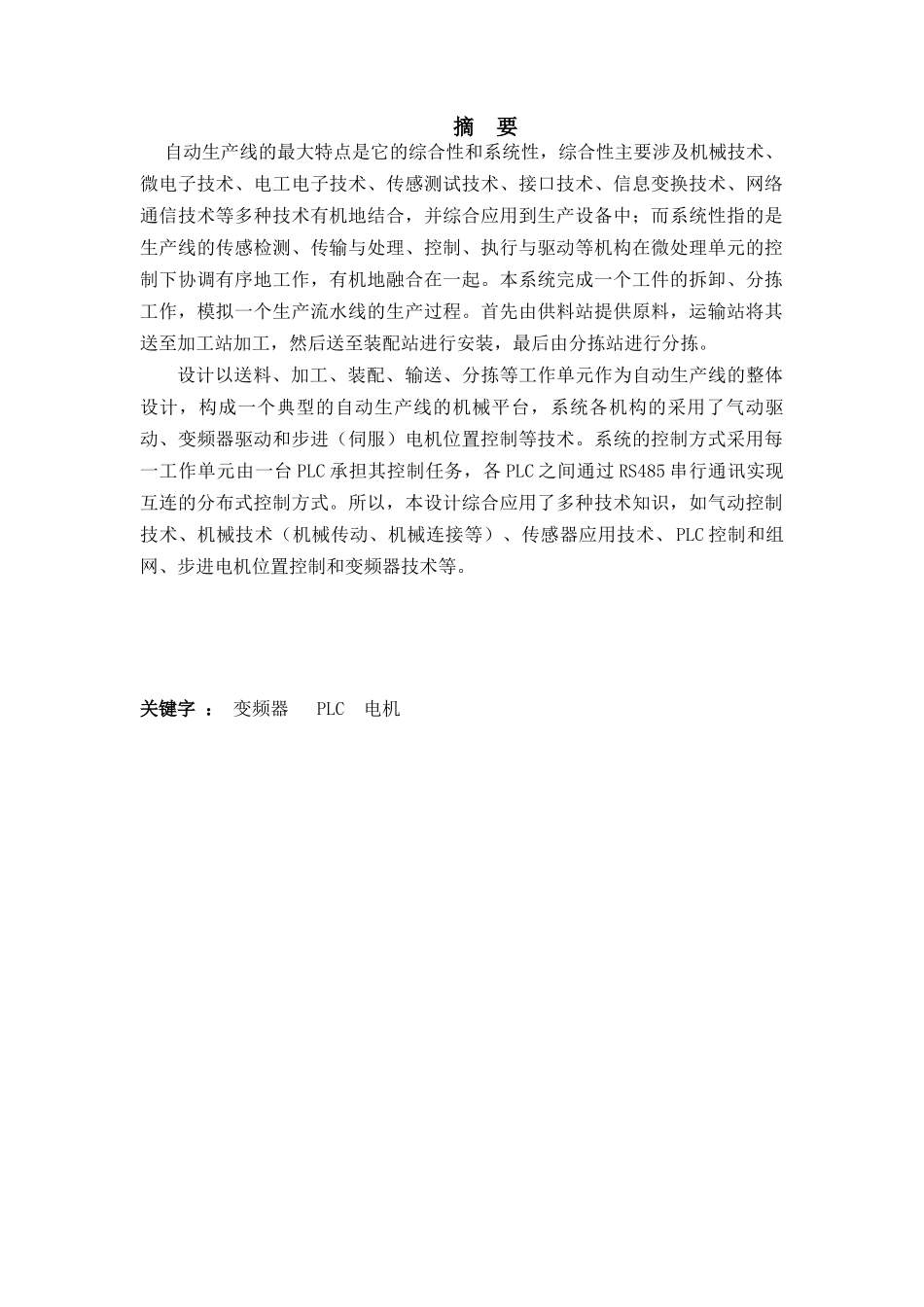

安徽机电职业技术学院课程设计说明书自动生产线的安装与调试系（部）电气工程系专业机电一体化班级机电3143姓名周润学号1302143143指导教师王亮、白金2016～2017学年第一学期摘要自动生产线的最大特点是它的综合性和系统性，综合性主要涉及机械技术、微电子技术、电工电子技术、传感测试技术、接口技术、信息变换技术、网络通信技术等多种技术有机地结合，并综合应用到生产设备中；而系统性指的是生产线的传感检测、传输与处理、控制、执行与驱动等机构在微处理单元的控制下协调有序地工作，有机地融合在一起。本系统完成一个工件的拆卸、分拣工作，模拟一个生产流水线的生产过程。首先由供料站提供原料，运输站将其送至加工站加工，然后送至装配站进行安装，最后由分拣站进行分拣。设计以送料、加工、装配、输送、分拣等工作单元作为自动生产线的整体设计，构成一个典型的自动生产线的机械平台，系统各机构的采用了气动驱动、变频器驱动和步进（伺服）电机位置控制等技术。系统的控制方式采用每一工作单元由一台PLC承担其控制任务，各PLC之间通过RS485串行通讯实现互连的分布式控制方式。所以，本设计综合应用了多种技术知识，如气动控制技术、机械技术（机械传动、机械连接等）、传感器应用技术、PLC控制和组网、步进电机位置控制和变频器技术等。关键字：变频器PLC电机目录目录...............................................................1引言...............................................................2第一章YL-335A自动生产线概述.........................................51.1自动化生产线（YL-335B）的基本组成............................51.2YL-335B的电气控制...........................................101.3自动化生产线工艺流程介绍...................................13第二章供料单元的结构与控制.........................................162.1供料单元的结构.............................................162.2供料单元的PLC控制及编程...................................24第三章装配单元的结构与控制.........................................293.1装配单元控制要求...........................................293.2装配的工作流程.............................................293.3装配单元梯形图..............................................30总结..............................................................36致谢..............................................................37参考文献............................................................38引言现代化的自动生产设备（自动生产线）的最大特点是它的综合性和系统性，在这里，机械技术、微电子技术、电工电子技术、传感测试技术、接口技术、信息变换技术、网络通信技术等多种技术有机地结合，并综合应用到生产设备中；而系统性指的是，生产线的传感检测、传输与处理、控制、执行与驱动等机构在微处理单元的控制下协调有序地工作，有机地融合在一起。可编程序控制器（PLC）以其高抗干扰能力、高可靠性、高性能价格比且编程简单而广泛地应用在现代化的自动生产设备中，担负着生产线的大脑——微处理单元的角色。因此，培养掌握机电一体化技术，掌握PLC技术及PLC网络技术的技术人材是当务之急。亚龙YL-335B型自动生产线实训考核装备在铝合金导轨式实训台上安装送料、加工、装配、输送、分拣等工作单元，构成一个典型的自动生产线的机械平台，系统各机构的采用了气动驱动、变频器驱动和步进（伺服）电机位置控制等技术。系统的控制方式采用每一工作单元由一台PLC承担其控制任务，各PLC之间通过RS485串行通讯实现互连的分布式控制方式。因此，YL-335B综合应用了多种技术知识，如气动控制技术、机械技术（机械传动、机械连接等）、传感器应用技术、PLC控制和组网、步进电机位置控制和变频器技术等。利用YL-335B，可以模拟一个与实际生产情况十分接近的控制过程，使学习者得到一个非常接近于实际的教学设备环境，从而缩短了理论教学与实际应用之间的距离。YL-335...
