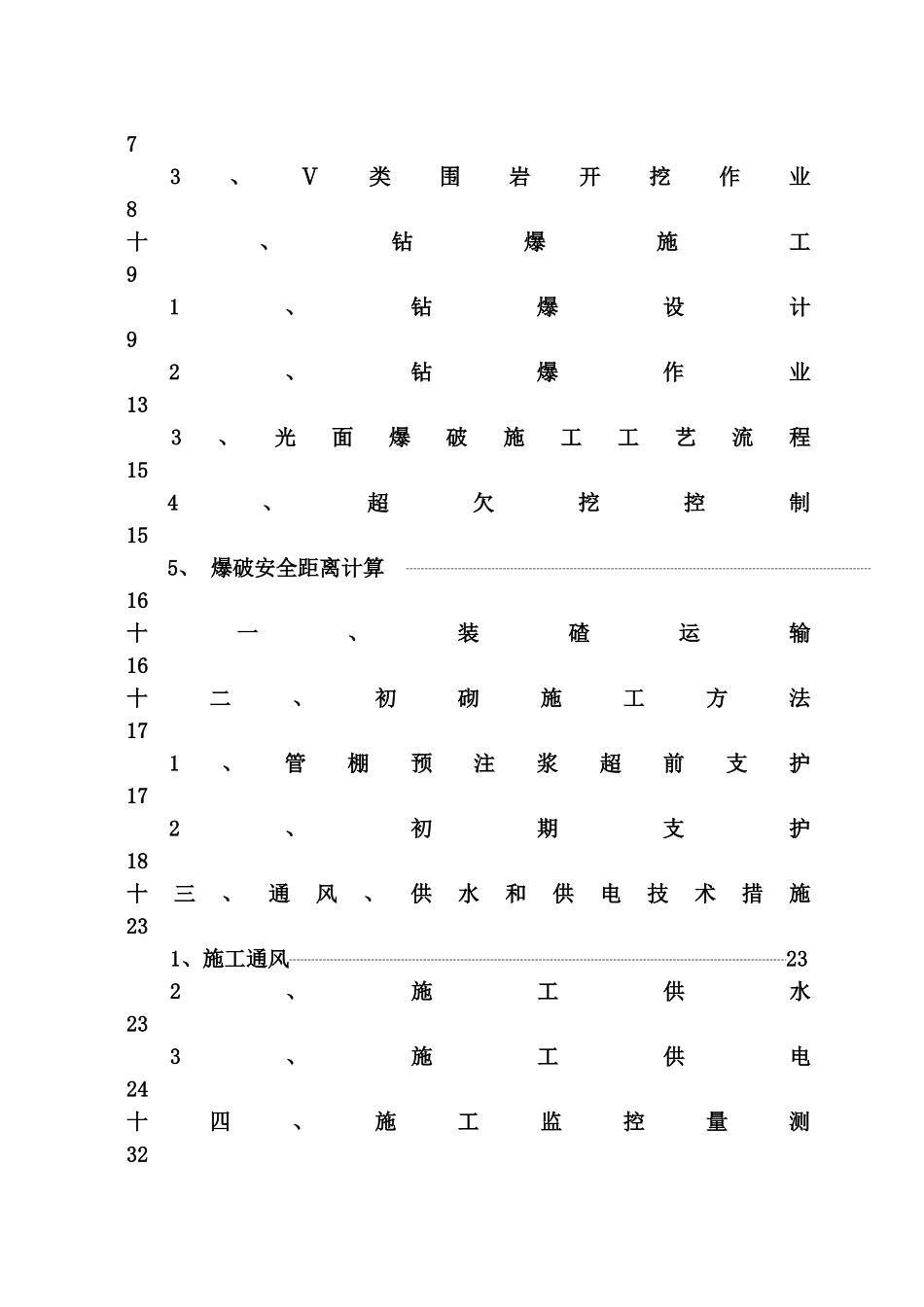

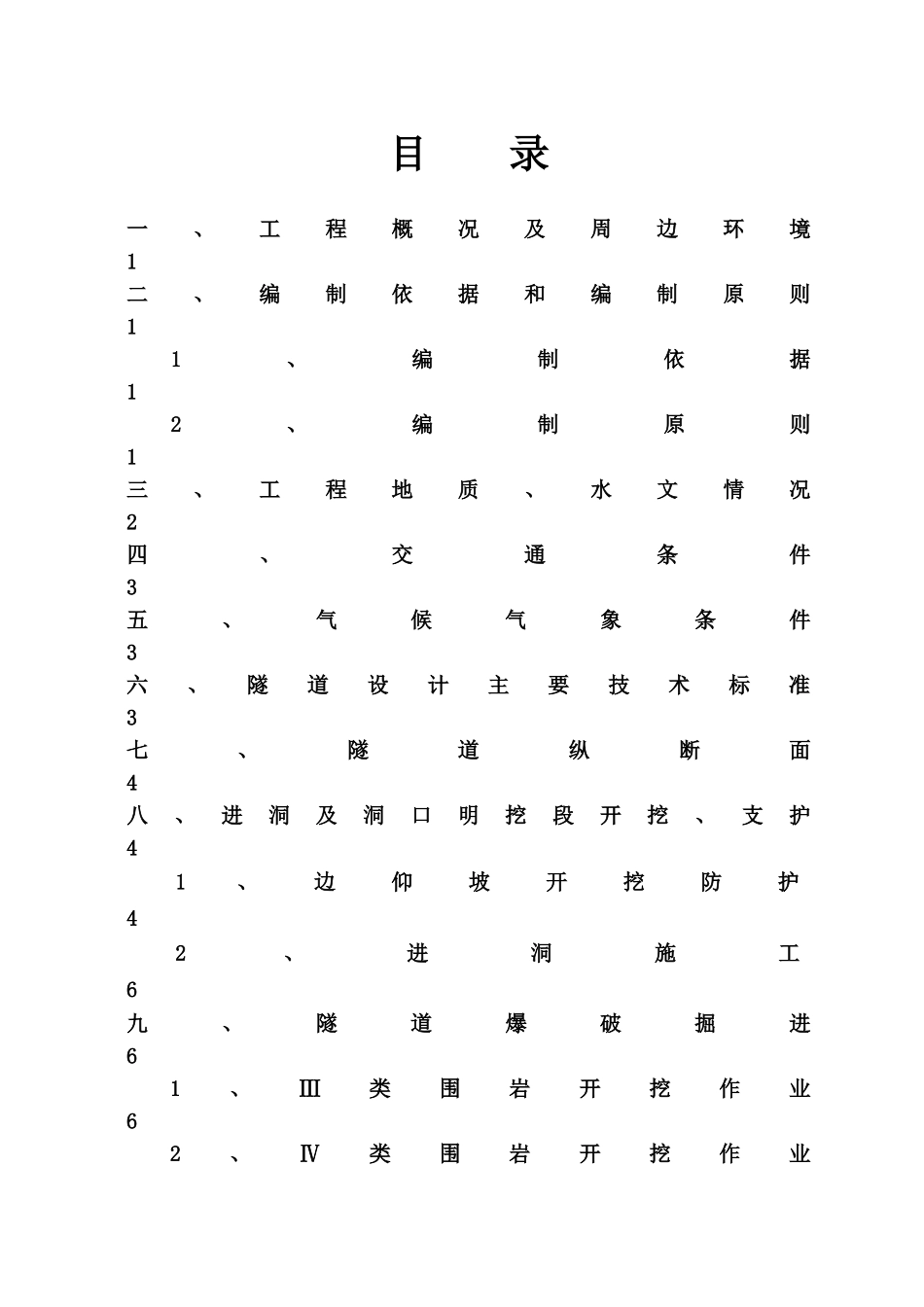

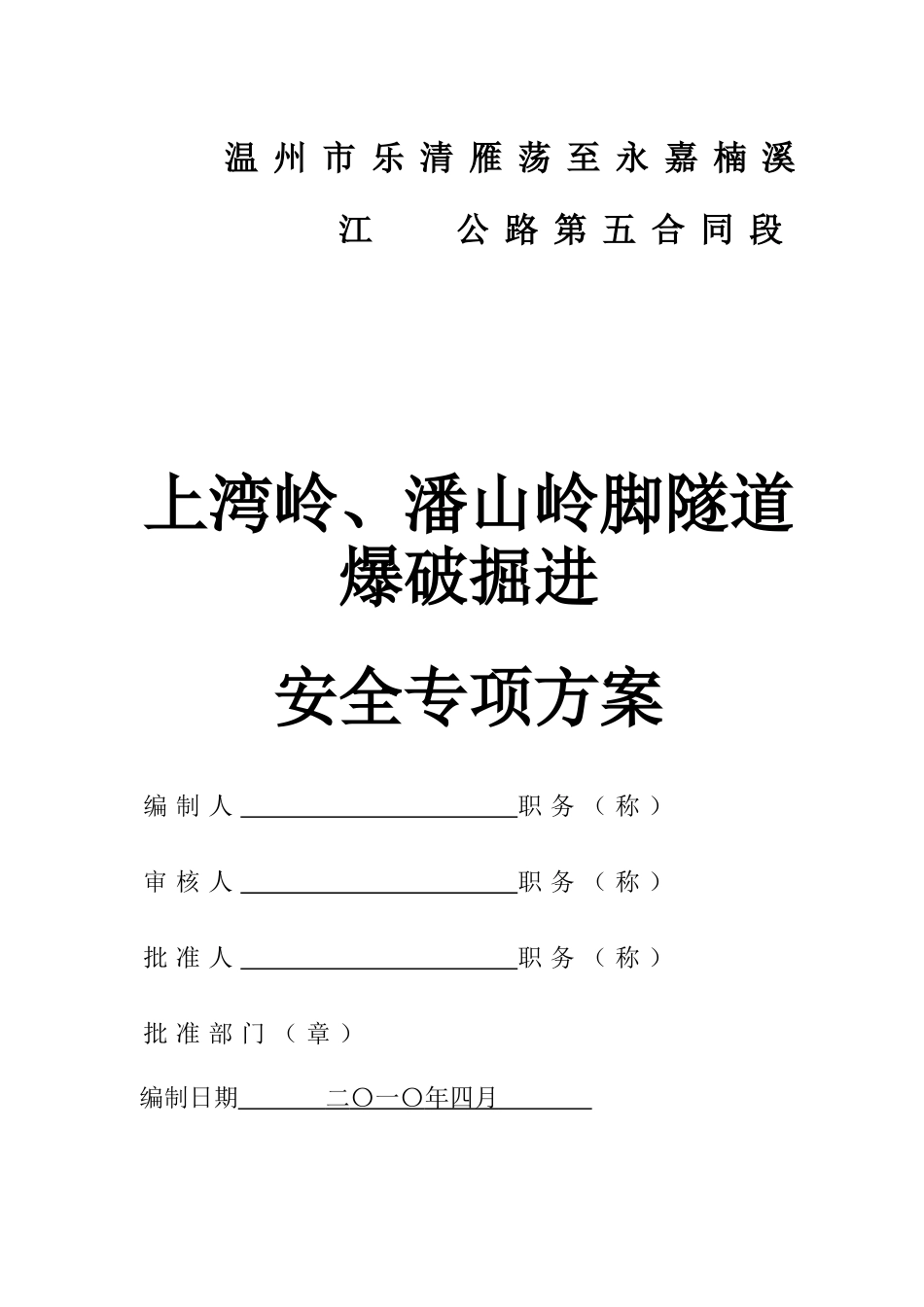

温州市乐清雁荡至永嘉楠溪江公路第五合同段上湾岭、潘山岭脚隧道爆破掘进安全专项方案编制人职务（称）审核人职务（称）批准人职务（称）批准部门（章）编制日期二〇一〇年四月目录一、工程概况及周边环境1二、编制依据和编制原则11、编制依据12、编制原则1三、工程地质、水文情况2四、交通条件3五、气候气象条件3六、隧道设计主要技术标准3七、隧道纵断面4八、进洞及洞口明挖段开挖、支护41、边仰坡开挖防护42、进洞施工6九、隧道爆破掘进61、Ⅲ类围岩开挖作业62、Ⅳ类围岩开挖作业73、Ⅴ类围岩开挖作业8十、钻爆施工91、钻爆设计92、钻爆作业133、光面爆破施工工艺流程154、超欠挖控制155、爆破安全距离计算16十一、装碴运输16十二、初砌施工方法171、管棚预注浆超前支护172、初期支护18十三、通风、供水和供电技术措施231、施工通风232、施工供水233、施工供电24十四、施工监控量测32十五、洞内地质超前预测预报33十六、隧道施工安全技术保证措施351、火工品的安全管理352、钻孔安全保证措施353、爆破施工安全保证措施364、装碴与运输安全保证措施375、隧道支护安全保证措施396、洞内通风与防尘安全保证措施407、洞内防火与防水安全保证措施418、洞内电气设备安全保证措施419、特殊和不良地质地段施工安全措施41⑴、软弱破碎带施工安全措施41（2）、断层破碎带及其影响带施工53（3）、突水、突泥地段施工43十七、大断面软岩隧道控制变形技术及防坍塌措施441、控制变形的主要技术措施452、防止围岩失稳和坍塌措施46十八、环境保护的技术保证措施48十九、雨季施工安全保证措施50二十、应急救援预案51二十一、附表和附图54一、工程概况及周边环境上湾岭隧道长度为295米，起讫桩号K35+745～K36+040；潘山岭脚长度220米，起讫桩号K37+905～38+125；隧道净宽10.0米、净高5.0米，断面为半圆拱。标准隧道开挖宽度12.08米、断面面积95.22㎡、开挖方量3.75万m³。该段隧道埋深较浅，最大为50米，平均埋深43米。上湾岭隧道进口山体前方30-40米处为楠溪江，右侧20-25米处为公路，距小型通讯电缆60米，隧道出口紧临公路，出口距西北民房约150米。潘山岭脚隧道进口段位紧临公路，距东侧民房约220米，出口段位于一山坳内，山坳中现有一养鸡场，有几处临时建筑，距西北民房约100米。上湾岭隧道、潘山岭脚隧道紧临公路且距民房较近各方制约因素较多，十分不利于施工。二、编制依据和编制原则1、编制依据《公路工程技术标准》（JGJGB01—2003）《公路隧道交通工程设计规范》（JTG/TD71—2004）《公路隧道施工技术规范》（JTG042—94）《民用爆破物品安全管理条例》（国务院颁布2006.9.1实施）《爆破安全规程》（GB6722—2003）《公路隧道通风照明设计规范》（JTJ026—1999）《上湾岭、潘山岭脚隧道施工图设计》2、编制原则隧道施工坚持“先预报、管超前、短进尺、控爆破、早支护、快封闭、勤量测”的原则。三、工程地质、水文情况上湾岭、潘山岭脚隧道位于丘陵区，最高海拔130m，最大相对高差约70m。上湾岭隧道，Ⅲ类围岩191m，Ⅳ类围岩40m，Ⅴ类围岩50.5米，明洞13.5米。潘山岭脚隧道，Ⅲ类围岩150m，Ⅳ类围岩40m，Ⅴ类围岩22米，明洞18米。围岩类别以Ⅲ类为主，有少量Ⅳ、Ⅴ类。围岩类别划分表围岩类别岩性岩性变化起讫里程Ⅲ隧道穿越微风化晶玻屑熔结凝灰岩，围岩浅灰-灰褐色，坚硬，Rc>60Mpa,裂隙较发育，以NW为主，Jv=10-12条/m3,Kv=0.5,K2=0.4,[BQ]=400,岩石较完整，岩体呈块状结构，地下水主要为基岩裂隙水，基岩裂隙微张，渗透性和连通性差，水贫乏，水文地质条件简单，属Ⅲ级围岩，围岩稳定性较好，自稳能力一般K35+790～K35+944（149m）K35+977～K36+020（42m）K37+939～K38+089（150m）Ⅳ隧道穿越F20断裂，该断裂总体走向300-310度，主结构面产状50∠85°。表现为构造角砾岩带，带宽十米左右，带中岩石为构造角砾岩，浅灰紫-灰黄色，角砾棱角状，大小二至五厘米，弱胶结岩石呈碎石状，地表风化强呈土状，JV>35条/立方,KV=0.1,[BQ]<250,岩体破碎呈破裂松散结构,受其影响,两侧围岩节理裂隙较发育,以平等主结构面为主,密度七至八条/米，微张，隙面平直，延伸较长，岩体呈碎裂镶嵌结构，地...
