机修车间设备机修工艺VIP免费

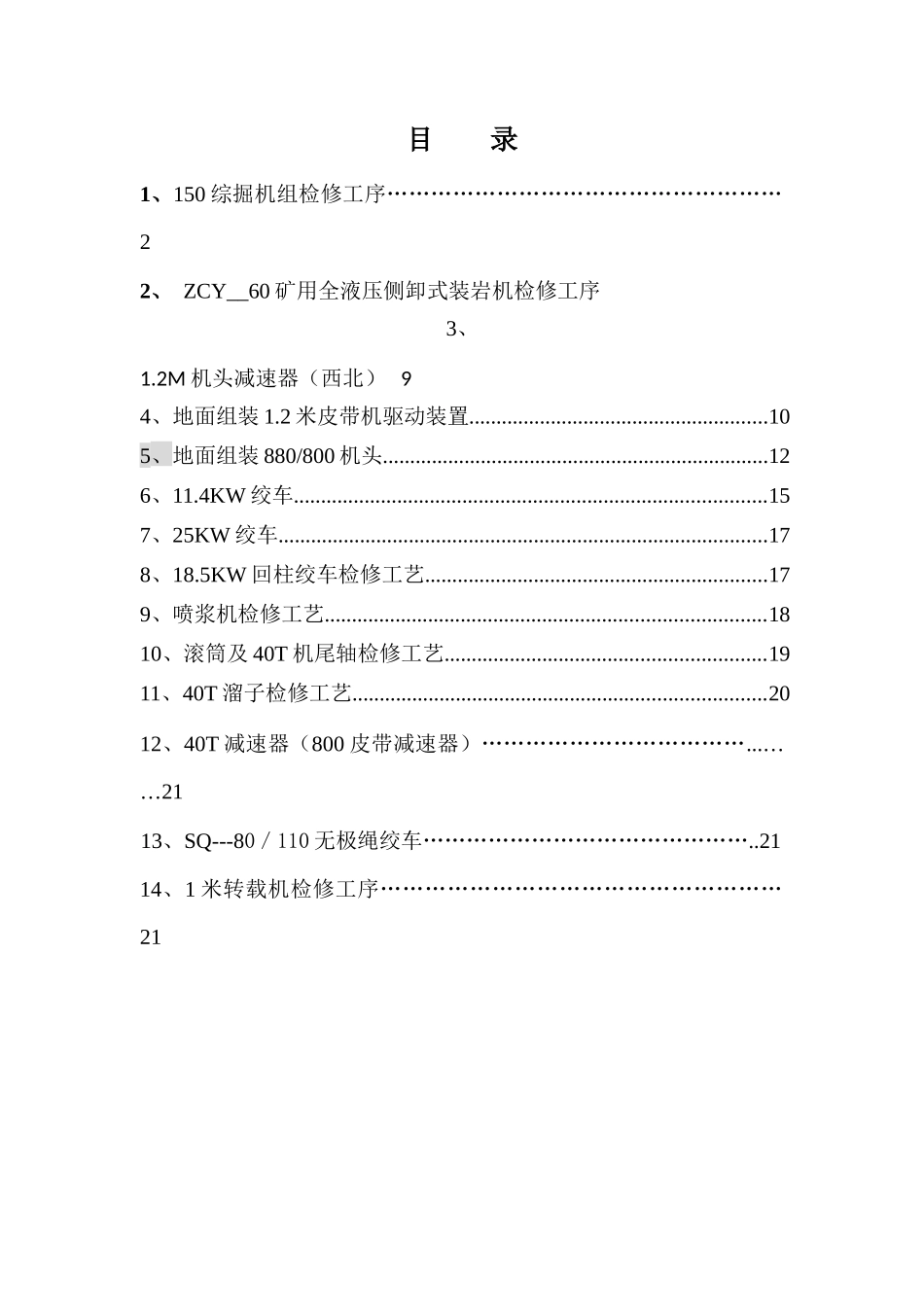

目录1、150综掘机组检修工序………………………………………………22、ZCY__60矿用全液压侧卸式装岩机检修工序3、1.2M机头减速器（西北）94、地面组装1.2米皮带机驱动装置.......................................................105、地面组装880/800机头.......................................................................126、11.4KW绞车.......................................................................................157、25KW绞车..........................................................................................178、18.5KW回柱绞车检修工艺...............................................................179、喷浆机检修工艺.................................................................................1810、滚筒及40T机尾轴检修工艺...........................................................1911、40T溜子检修工艺............................................................................2012、40T减速器（800皮带减速器）………………………………...……2113、SQ---80／110无极绳绞车………………………………………..2114、1米转载机检修工序………………………………………………21150综掘机组检修工序一、入厂检查1、清点综掘机机组各部件。2、对综掘机机组各部件外观检查。3、根据清点情况和外观检查出具回收单。二、综掘机机组各部件进车间1、铲板部进车间。分解爬抓与马达，马达送至液压车间。2、截割部进车间。分解截割电机与截割减速器，截割电机送至电气车间，拆卸伸缩油缸送至液压车间。3、小溜子进车间。分解小溜子驱动与马达，马达送至液压车间。4、行走部进车间。拆卸张紧油缸和行走马达，送至液压车间。5、后支撑部进车间。拆卸后支撑油缸，送至液压车间。6、本体部进车间。拆卸回转油缸和冷却系统，送至液压车间。7、拆卸铲板升降油缸和截割部升降油缸送至液压车间。8、操纵台、油箱、油泵进液压车间。9、电控箱、急停、电铃、照明灯进电气车间。10、机组所有盖板和小件进车间。三、检修1、铲板部（1）、清煤，分解检查连接板Ⅰ、Ⅱ、Ⅲ和镜板Ⅰ、Ⅱ，整形、加焊后恢复其性能。（2）、检修机尾轴。分解、清洗、检查机尾轴，更换浮动密封，恢复机尾轴工作性能，加注320#齿轮油。（3）、检查铲板本体各销孔的完好情况，对不完好的销孔进行修复。（4）、检修侧铲板。检查侧铲板与铲板本体连接销的完好情况，如有缺陷进行修复。（5）、检查铲板本体与侧铲板是否有开焊变形及各螺丝孔的完好情况，修复损坏的螺丝孔。对开焊变形部位进行修复。（6）、分解、清洗爬抓，检查轴承和注油孔，更换浮动密封，恢复其性能后组装马达加注320#齿轮油，对工作部位和注油孔周围焊耐磨层。（7）、检查档煤板和压板的完好情况，对损坏部位进行修复，更换档煤皮。（8）、恢复铲板各零部件性能，组装铲板各零部件。（9）、防腐。2、截割部（1）、清煤，拆卸喷雾座和喷雾管路。（2）、分解截割炮头、伸缩部、和截割减速器。（3）、检查截割炮头的花键磨损情况和齿座数量、耐磨层及齿座孔的磨损情况，对不完好部位进行修复或更换。（4）、分解、清洗伸缩部，检查截割头轴和轴承的完好情况，检查伸缩内外筒的镀层磨损情况，对不完好部位进行修复或更换，更换特康斯特封和密封件。（5）、分解、清洗减速器内部，检查输入轴、输出轴及各齿轮和轴承磨损及完好情况，更换不完好的零部件，更换减速器压盖密封和输入轴、输出轴端各密封，恢复减速器工作性能。（6）、组装截割炮头、伸缩部、伸缩油缸、截割减速器和截割电机，对注油部位加注320#齿轮油，安装喷雾。（7）、对截割部外部进行完好检修。（8）、防腐、试转。3、小溜子（1）、清煤，分解小溜子本体与机头驱动。（2）、分解、清洗机头驱动。检查轴承，花键和各部件的完好情况，更换骨架油封。加注黄油，组装马达。（3）、检查机头、机尾的完好情况，对变形部位进行整形，磨损超限部位加焊。（4）、检查压链板和底板的磨损情况，对磨损超限或不完好进行加焊或更换。（5...
