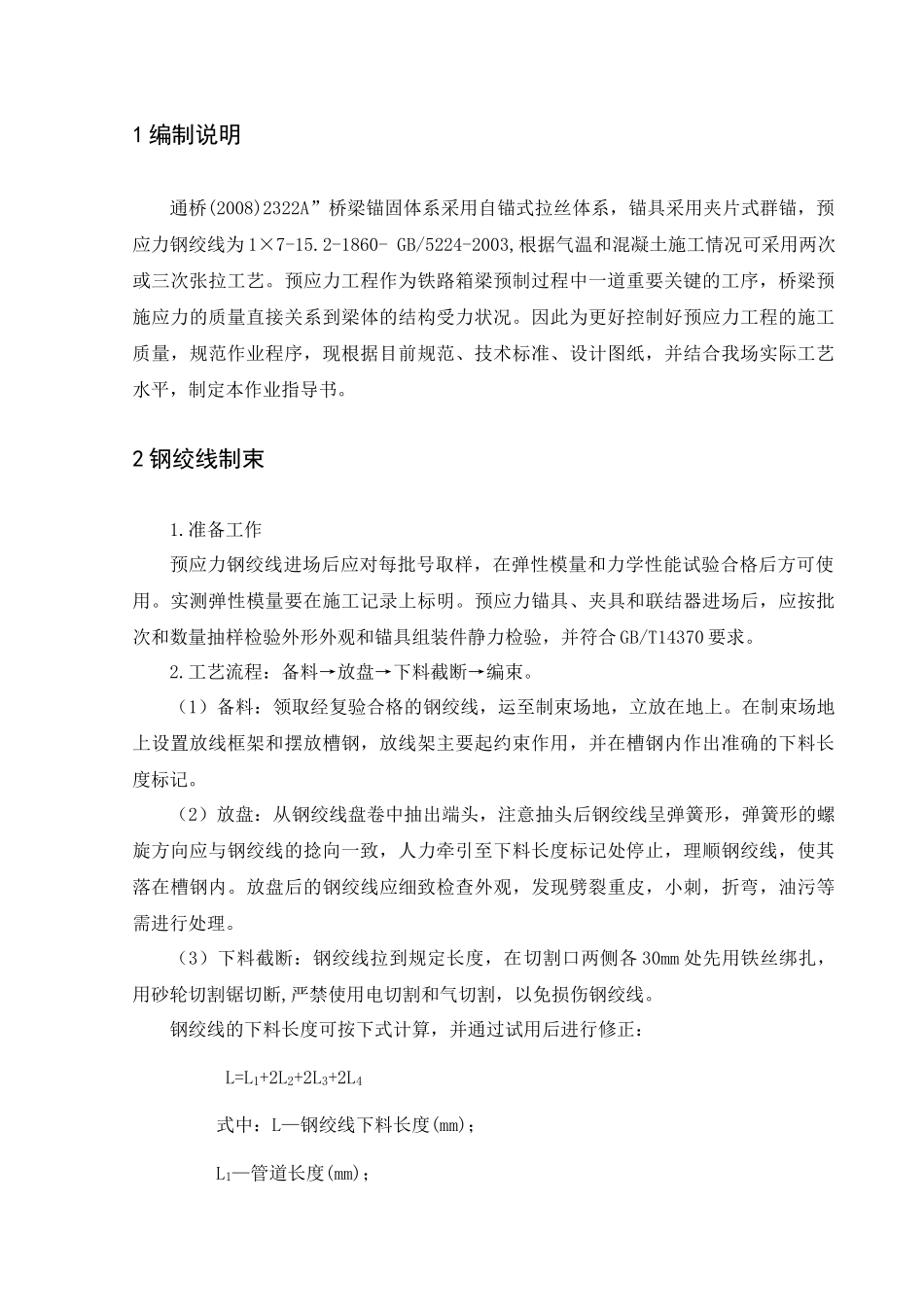

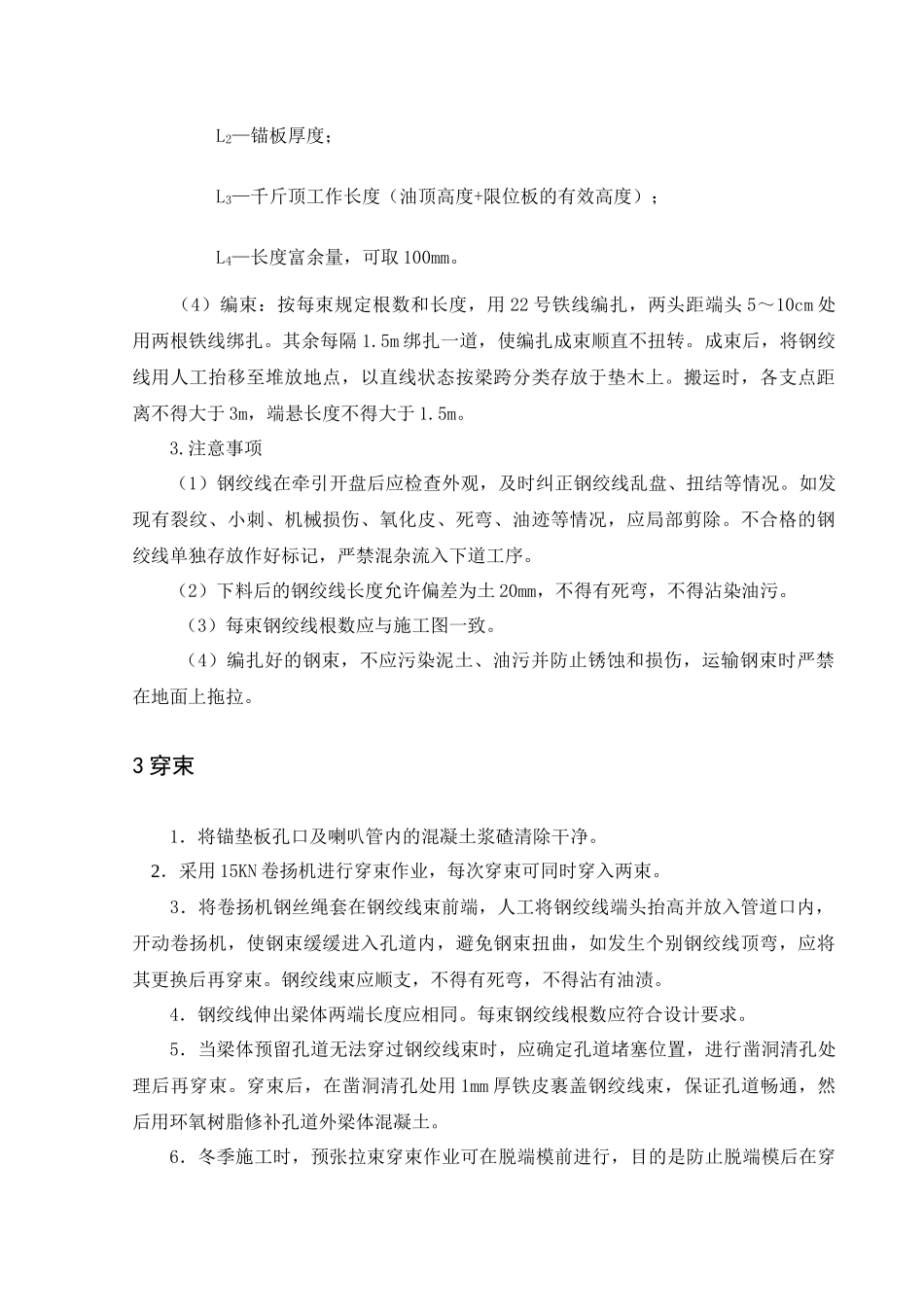

目录1编制说明..........................................................22钢绞线制束........................................................23穿束..............................................................34预施应力设备......................................................45千斤顶的校正......................................................56预应力张拉........................................................67预施应力程序及工艺................................................88．压浆及封锚......................................................109．预应力张拉质量要求..............................................1210.预应力张拉注意事项..............................................1311.作业安全及其他..................................................131编制说明通桥(2008)2322A”桥梁锚固体系采用自锚式拉丝体系，锚具采用夹片式群锚，预应力钢绞线为1×7-15.2-1860-GB/5224-2003,根据气温和混凝土施工情况可采用两次或三次张拉工艺。预应力工程作为铁路箱梁预制过程中一道重要关键的工序，桥梁预施应力的质量直接关系到梁体的结构受力状况。因此为更好控制好预应力工程的施工质量，规范作业程序，现根据目前规范、技术标准、设计图纸，并结合我场实际工艺水平，制定本作业指导书。2钢绞线制束1.准备工作预应力钢绞线进场后应对每批号取样，在弹性模量和力学性能试验合格后方可使用。实测弹性模量要在施工记录上标明。预应力锚具、夹具和联结器进场后，应按批次和数量抽样检验外形外观和锚具组装件静力检验，并符合GB/T14370要求。2.工艺流程：备料→放盘→下料截断→编束。（1）备料：领取经复验合格的钢绞线，运至制束场地，立放在地上。在制束场地上设置放线框架和摆放槽钢，放线架主要起约束作用，并在槽钢内作出准确的下料长度标记。（2）放盘：从钢绞线盘卷中抽出端头，注意抽头后钢绞线呈弹簧形，弹簧形的螺旋方向应与钢绞线的捻向一致，人力牵引至下料长度标记处停止，理顺钢绞线，使其落在槽钢内。放盘后的钢绞线应细致检查外观，发现劈裂重皮，小刺，折弯，油污等需进行处理。（3）下料截断：钢绞线拉到规定长度，在切割口两侧各30mm处先用铁丝绑扎，用砂轮切割锯切断,严禁使用电切割和气切割，以免损伤钢绞线。钢绞线的下料长度可按下式计算，并通过试用后进行修正：L=L1+2L2+2L3+2L4式中：L—钢绞线下料长度(mm)；L1—管道长度(mm)；L2—锚板厚度；L3—千斤顶工作长度（油顶高度+限位板的有效高度）；L4—长度富余量，可取100mm。（4）编束：按每束规定根数和长度，用22号铁线编扎，两头距端头5～10cm处用两根铁线绑扎。其余每隔1.5m绑扎一道，使编扎成束顺直不扭转。成束后，将钢绞线用人工抬移至堆放地点，以直线状态按梁跨分类存放于垫木上。搬运时，各支点距离不得大于3m，端悬长度不得大于1.5m。3.注意事项（1）钢绞线在牵引开盘后应检查外观，及时纠正钢绞线乱盘、扭结等情况。如发现有裂纹、小刺、机械损伤、氧化皮、死弯、油迹等情况，应局部剪除。不合格的钢绞线单独存放作好标记，严禁混杂流入下道工序。（2）下料后的钢绞线长度允许偏差为土20mm，不得有死弯，不得沾染油污。（3）每束钢绞线根数应与施工图一致。（4）编扎好的钢束，不应污染泥土、油污并防止锈蚀和损伤，运输钢束时严禁在地面上拖拉。3穿束1．将锚垫板孔口及喇叭管内的混凝土浆碴清除干净。2．采用15KN卷扬机进行穿束作业，每次穿束可同时穿入两束。3．将卷扬机钢丝绳套在钢绞线束前端，人工将钢绞线端头抬高并放入管道口内，开动卷扬机，使钢束缓缓进入孔道内，避免钢束扭曲，如发生个别钢绞线顶弯，应将其更换后再穿束。钢绞线束应顺支，不得有死弯，不得沾有油渍。4．钢绞线伸出梁体两端长度应相同。每束钢绞线根数应符合设计要求。5．当梁体预留孔道无法穿过钢绞线束时，应确定孔道堵塞位置，进行凿洞清孔处理后再穿束。穿束后，在凿洞清孔处用1mm厚铁皮裹盖钢绞线束，保证孔道畅通，然后用环氧树脂修补孔道外梁体混凝土。...
