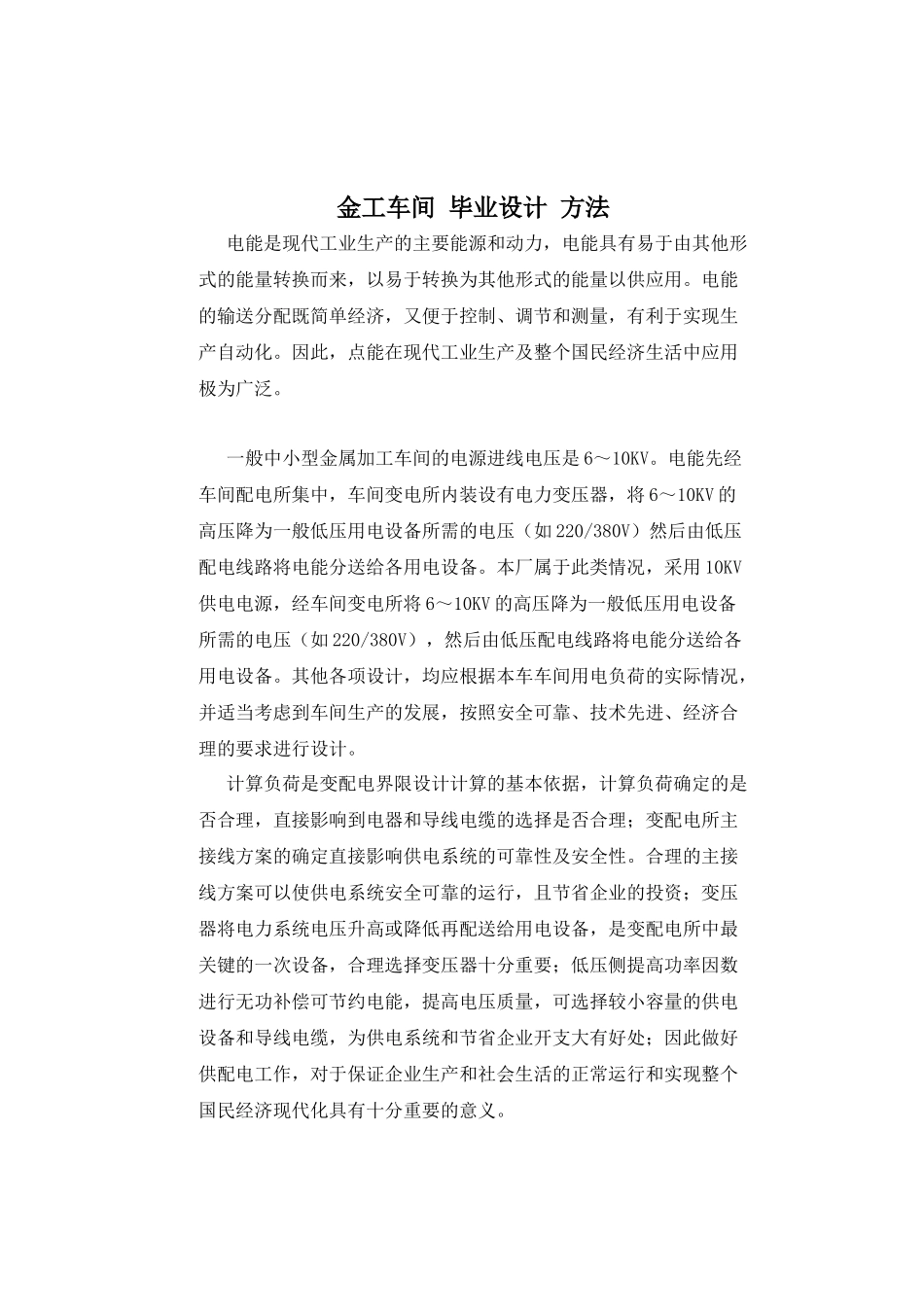

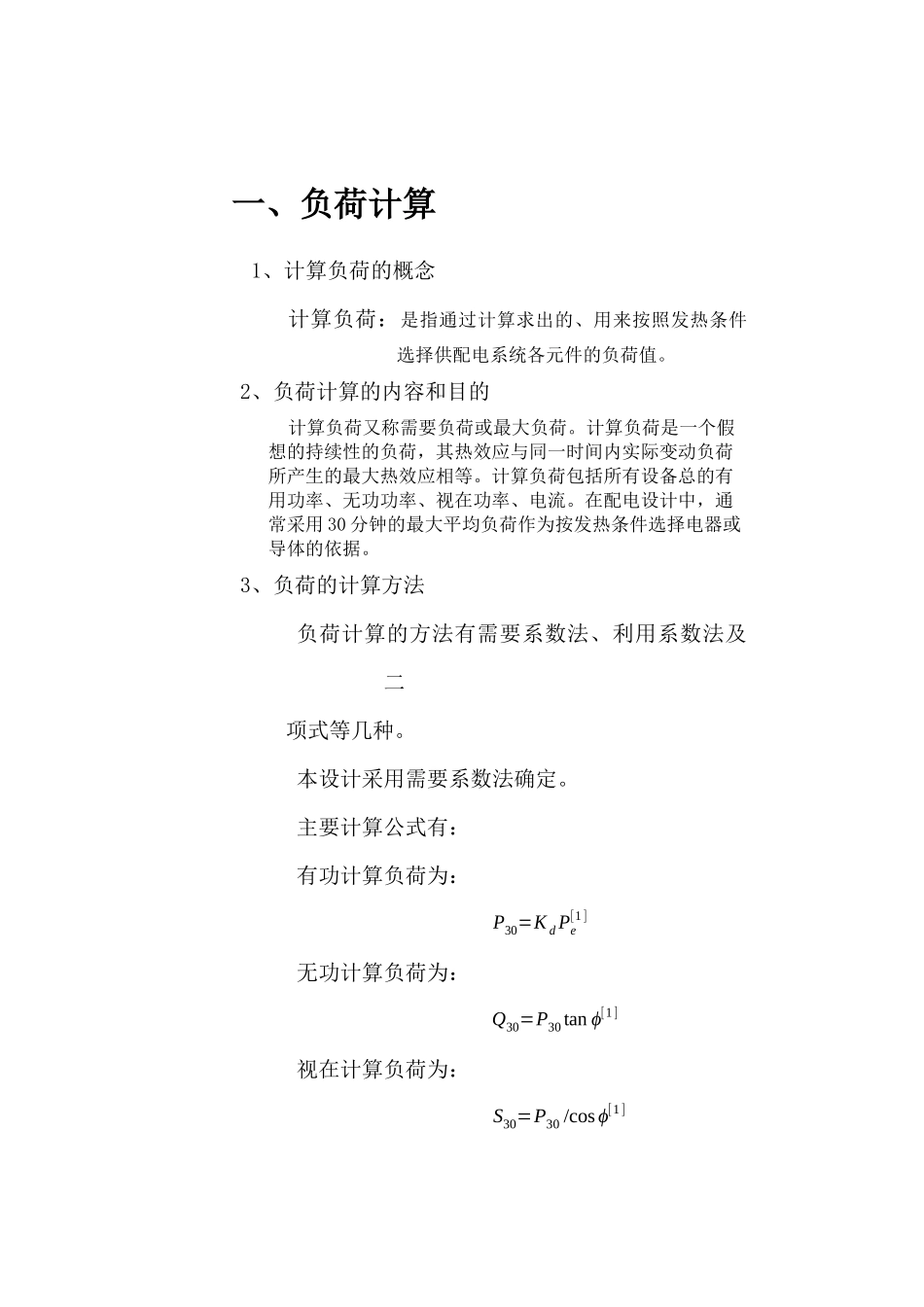

金工车间毕业设计方法电能是现代工业生产的主要能源和动力，电能具有易于由其他形式的能量转换而来，以易于转换为其他形式的能量以供应用。电能的输送分配既简单经济，又便于控制、调节和测量，有利于实现生产自动化。因此，点能在现代工业生产及整个国民经济生活中应用极为广泛。一般中小型金属加工车间的电源进线电压是6～10KV。电能先经车间配电所集中，车间变电所内装设有电力变压器，将6～10KV的高压降为一般低压用电设备所需的电压（如220/380V）然后由低压配电线路将电能分送给各用电设备。本厂属于此类情况，采用10KV供电电源，经车间变电所将6～10KV的高压降为一般低压用电设备所需的电压（如220/380V），然后由低压配电线路将电能分送给各用电设备。其他各项设计，均应根据本车车间用电负荷的实际情况，并适当考虑到车间生产的发展，按照安全可靠、技术先进、经济合理的要求进行设计。计算负荷是变配电界限设计计算的基本依据，计算负荷确定的是否合理，直接影响到电器和导线电缆的选择是否合理；变配电所主接线方案的确定直接影响供电系统的可靠性及安全性。合理的主接线方案可以使供电系统安全可靠的运行，且节省企业的投资；变压器将电力系统电压升高或降低再配送给用电设备，是变配电所中最关键的一次设备，合理选择变压器十分重要；低压侧提高功率因数进行无功补偿可节约电能，提高电压质量，可选择较小容量的供电设备和导线电缆，为供电系统和节省企业开支大有好处；因此做好供配电工作，对于保证企业生产和社会生活的正常运行和实现整个国民经济现代化具有十分重要的意义。关键词：安全、可靠、节能目录一、摘要………………………………………………………………1二、计算负荷…………………………………………………………3一、负荷计算1、计算负荷的概念计算负荷：是指通过计算求出的、用来按照发热条件选择供配电系统各元件的负荷值。2、负荷计算的内容和目的计算负荷又称需要负荷或最大负荷。计算负荷是一个假想的持续性的负荷，其热效应与同一时间内实际变动负荷所产生的最大热效应相等。计算负荷包括所有设备总的有用功率、无功功率、视在功率、电流。在配电设计中，通常采用30分钟的最大平均负荷作为按发热条件选择电器或导体的依据。3、负荷的计算方法负荷计算的方法有需要系数法、利用系数法及二项式等几种。本设计采用需要系数法确定。主要计算公式有：有功计算负荷为：P30=KdPe[1]无功计算负荷为：Q30=P30tanϕ[1]视在计算负荷为：S30=P30/cosϕ[1]计算电流为：I30=S30/(√3UN)[1]多组用电设备计算负荷的确定：在确定多组用电设备的计算负荷时，应结合具体情况对其有功负和无功负荷分别进入一个综合系数K∑PK和∑q对低压母线，由车间干线计算负荷直接相加来计算时取：K∑p=0.90~0.95[1]K∑q=0.93~0.97[1]总的有功计算负荷为：P30=K∑p∑P30.i[1]总的无功计算负荷为：Q30=K∑q∑Q30.i[1]总的视在计算负荷为：S30=√P302+Q302[1]总的计算电流为：I30=S30√3UN[1]计算负荷的确定根据上述公式及各车间负荷情况表计算得到各车间负荷计算情况，如下表所示：编号名称数量设备容量Pe/KW需要系数Kdcosϕtanϕ计算负荷P30/kWQ30/kvarS30/kVAI30/A1大型设备33300.250.51.7382.5142.75165250.72北干线车床组24536.60.250.51.73160.98278.5321.96489.173南干线车床组24536.60.250.51.73160.98278.5321.96489.174照明1530.81.002.40——总计(380V侧）66————406.86699.73——取K∑P=0.95K∑q=0.970.49—386.74678.74781.1118.76总的cosϕ=P30/S30=386.52/781.1=0.49[1]二、无功补偿计算在工厂有功功率不变的条件下，提高功率因数，无功功率将减少，视在功率也将减小。相应的负荷电流也得以减小，这将使系统电能损耗和典雅损耗相应降低，既节约了电能，又提高了电压质量，而且可以选择较小的容量的供电设备和导线电缆，因此提高功率因数对供电系统大有好处。无功补偿可以节省企业的电费开支，提高设备的利用率，而且还改善电压质量。1、无功补偿方法：本设计采用低压侧补偿，低压侧补偿变电所低压母线以前包括变压器及其前面高压线路和电力系统的无功补偿，可以选...
