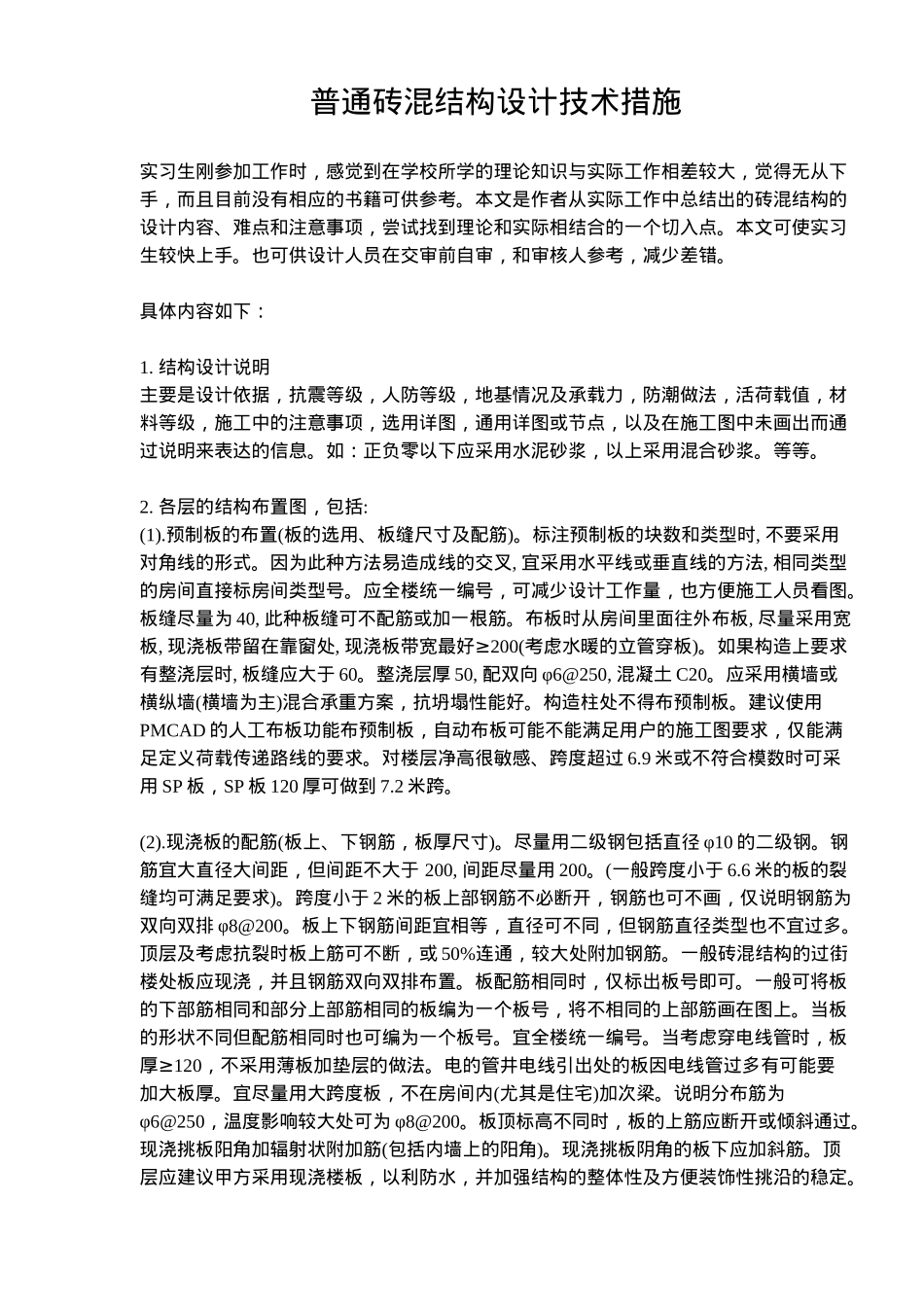

普通砖混结构设计技术措施实习生刚参加工作时，感觉到在学校所学的理论知识与实际工作相差较大，觉得无从下手，而且目前没有相应的书籍可供参考。本文是作者从实际工作中总结出的砖混结构的设计内容、难点和注意事项，尝试找到理论和实际相结合的一个切入点。本文可使实习生较快上手。也可供设计人员在交审前自审，和审核人参考，减少差错。具体内容如下：1.结构设计说明主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。如：正负零以下应采用水泥砂浆，以上采用混合砂浆。等等。2.各层的结构布置图，包括:(1).预制板的布置(板的选用、板缝尺寸及配筋)。标注预制板的块数和类型时,不要采用对角线的形式。因为此种方法易造成线的交叉,宜采用水平线或垂直线的方法,相同类型的房间直接标房间类型号。应全楼统一编号，可减少设计工作量，也方便施工人员看图。板缝尽量为40,此种板缝可不配筋或加一根筋。布板时从房间里面往外布板,尽量采用宽板,现浇板带留在靠窗处,≥现浇板带宽最好200(考虑水暖的立管穿板)。如果构造上要求有整浇层时,板缝应大于60。整浇层厚50,配双向φ6@250,混凝土C20。应采用横墙或横纵墙(横墙为主)混合承重方案，抗坍塌性能好。构造柱处不得布预制板。建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。对楼层净高很敏感、跨度超过6.9米或不符合模数时可采用SP板，SP板120厚可做到7.2米跨。(2).现浇板的配筋(板上、下钢筋，板厚尺寸)。尽量用二级钢包括直径φ10的二级钢。钢筋宜大直径大间距，但间距不大于200,间距尽量用200。(一般跨度小于6.6米的板的裂缝均可满足要求)。跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排φ8@200。板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋。一般砖混结构的过街楼处板应现浇，并且钢筋双向双排布置。板配筋相同时，仅标出板号即可。一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。当板的形状不同但配筋相同时也可编为一个板号。宜全楼统一编号。当考虑穿电线管时，板≥厚120，不采用薄板加垫层的做法。电的管井电线引出处的板因电线管过多有可能要加大板厚。宜尽量用大跨度板，不在房间内(尤其是住宅)加次梁。说明分布筋为φ6@250，温度影响较大处可为φ8@200。板顶标高不同时，板的上筋应断开或倾斜通过。现浇挑板阳角加辐射状附加筋(包括内墙上的阳角)。现浇挑板阴角的板下应加斜筋。顶层应建议甲方采用现浇楼板，以利防水，并加强结构的整体性及方便装饰性挑沿的稳定。外露的挑沿、雨罩、挑廊应每隔10～15米设一10mm的缝，钢筋不断。尽量采用现浇板，不采用予制板加整浇层方案。卫生间做法可为70厚+10高差(取消垫层)。8米以下的板均可以采用非预应力板。L、T或十字形建筑平面的阴角处附近的板应现浇并加厚，并双向双排配筋，附加45度的4根16的抗拉筋。现浇板的配筋建议采用PMCAD软件自动生成，一可加快速度，二来尽量减小笔误。自动生成楼板配筋时建议不对钢筋编号，因工程较大时可能编出上百个钢筋号，查找困难，如果要编号，编号不应出房间。配筋计算时，可考虑塑性内力重分布，将板上筋乘以0.8~0.9的折减系数，将板下筋乘以1.1~1.2的放大系数。值得注意的是，按弹性计算的双向板钢筋是板某几处的最大值，按此配筋是偏于保守的，不必再人为放大。支承在外墙上的板的负筋不宜过大，否则将对砖墙产生过大的附加弯距。一般：板厚>150时采用φ10@200；否则用φ8@200。PMCAD生成的板配筋图应注意以下几点：1.单向板是按塑性计算的，而双向板按弹性计算，宜改成一种计算方法。2.当厚板与薄板相接时，薄板支座按固定端考虑是适当的，但厚板就不合适，宜减小厚板支座配筋，增大跨中配筋。3.非矩形板宜减小支座配筋，增大跨中配筋。4.房间边数过多或凹形板应采用有限元程序验算其配筋。PMCAD...
