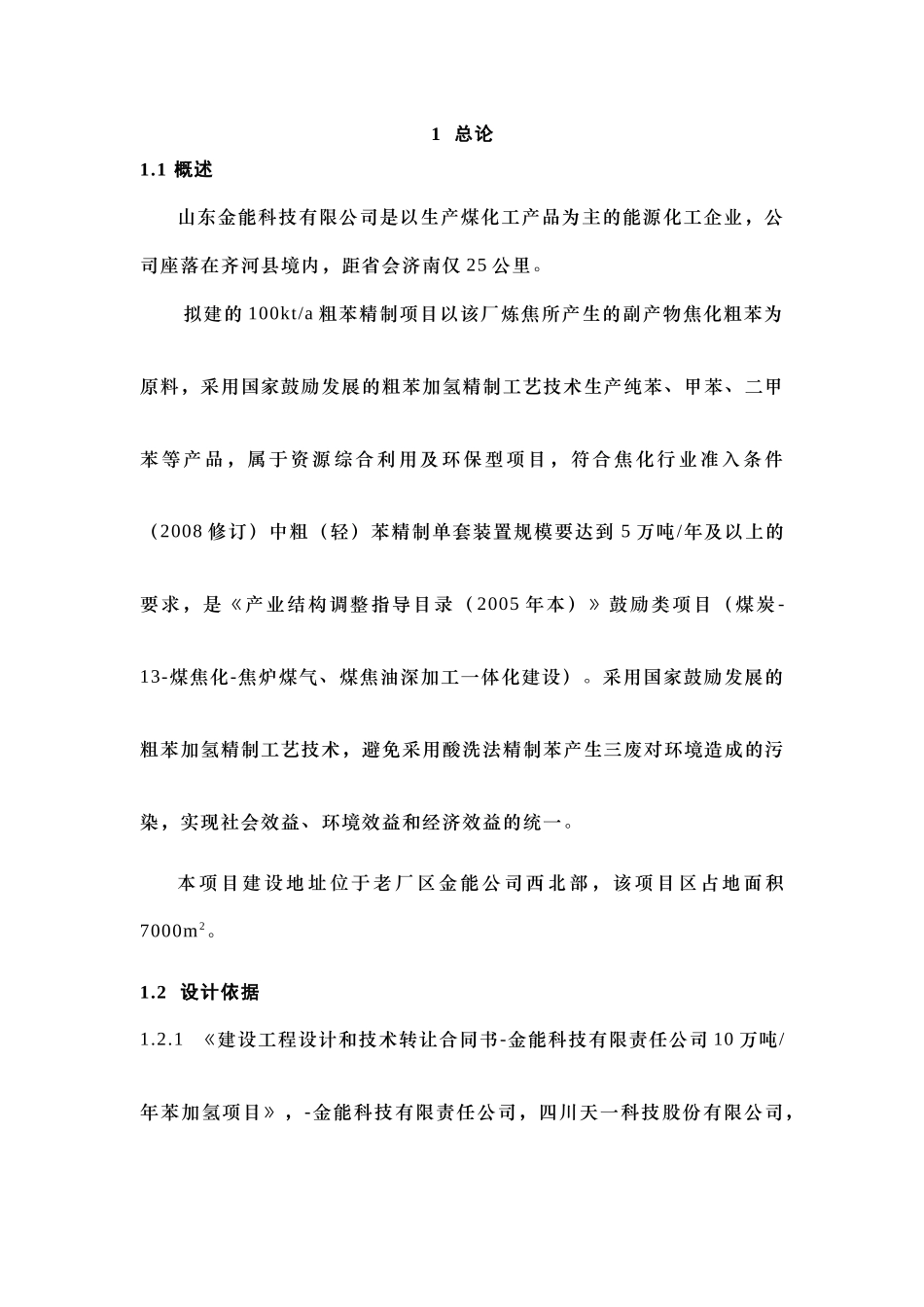

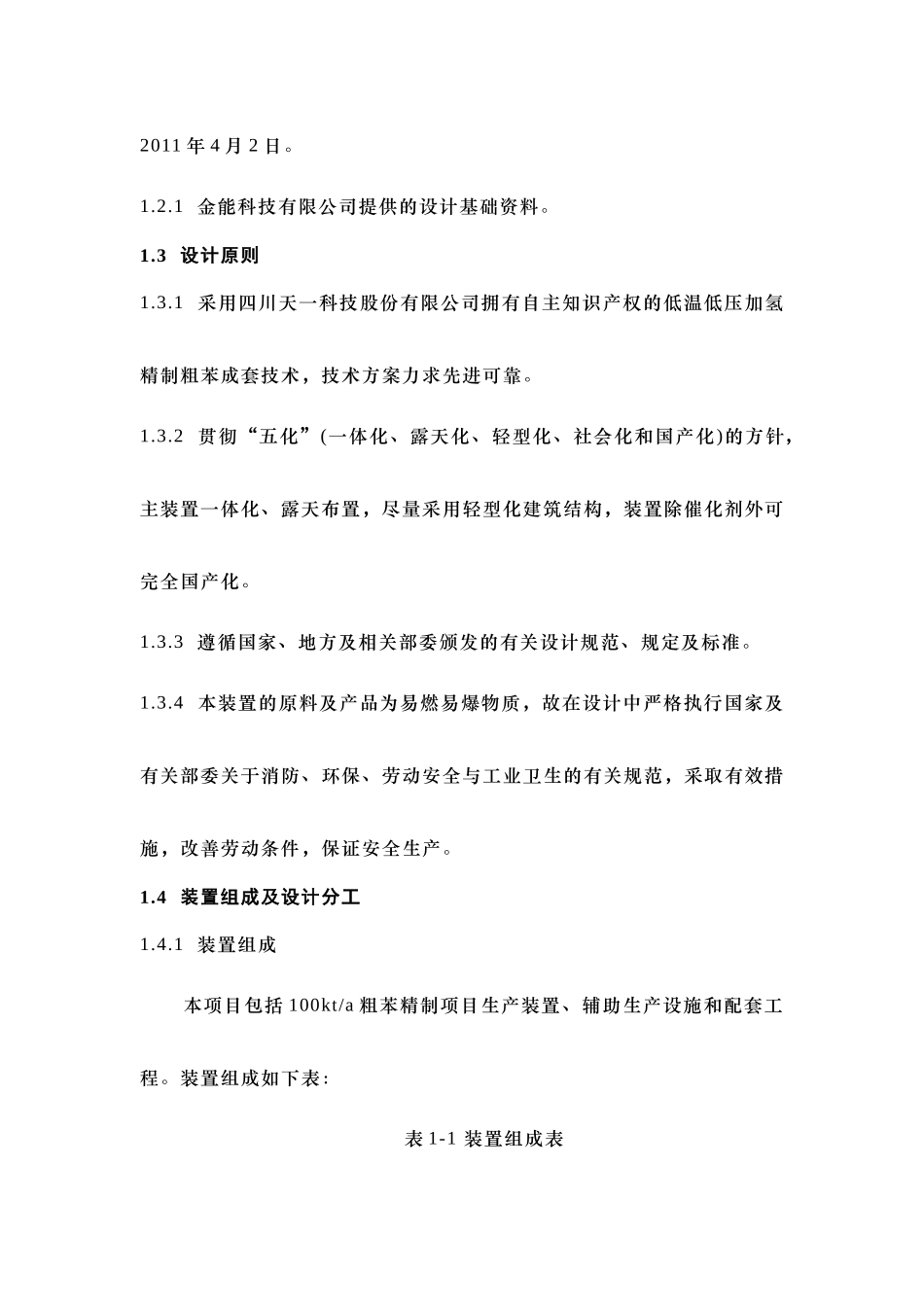

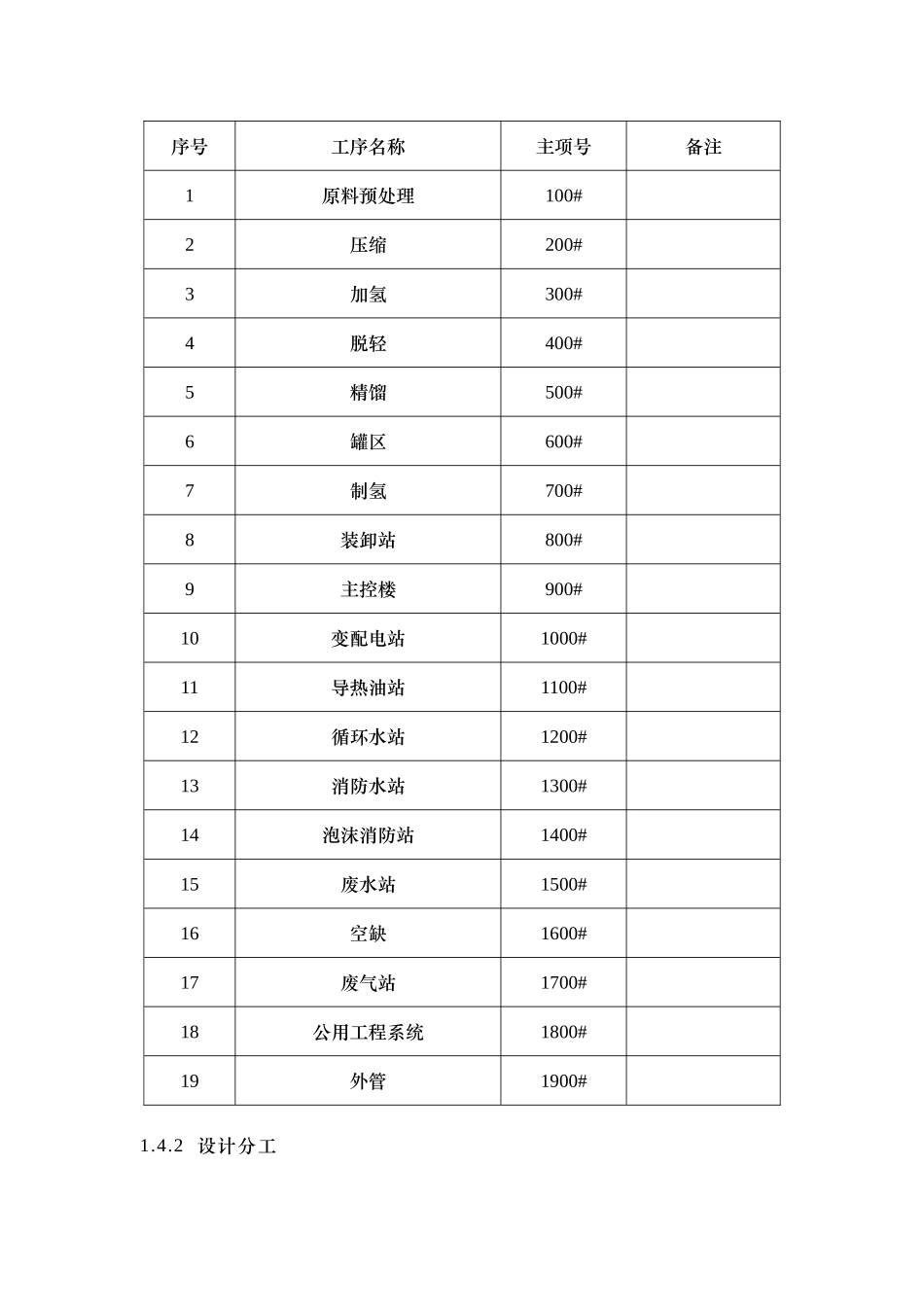

1总论1.1概述山东金能科技有限公司是以生产煤化工产品为主的能源化工企业，公司座落在齐河县境内，距省会济南仅25公里。拟建的100kt/a粗苯精制项目以该厂炼焦所产生的副产物焦化粗苯为原料，采用国家鼓励发展的粗苯加氢精制工艺技术生产纯苯、甲苯、二甲苯等产品，属于资源综合利用及环保型项目，符合焦化行业准入条件（2008修订）中粗（轻）苯精制单套装置规模要达到5万吨/年及以上的要求，是《产业结构调整指导目录（2005年本）》鼓励类项目（煤炭-13-煤焦化-焦炉煤气、煤焦油深加工一体化建设）。采用国家鼓励发展的粗苯加氢精制工艺技术，避免采用酸洗法精制苯产生三废对环境造成的污染，实现社会效益、环境效益和经济效益的统一。本项目建设地址位于老厂区金能公司西北部，该项目区占地面积7000m2。1.2设计依据1.2.1《建设工程设计和技术转让合同书-金能科技有限责任公司10万吨/年苯加氢项目》，-金能科技有限责任公司，四川天一科技股份有限公司，2011年4月2日。1.2.1金能科技有限公司提供的设计基础资料。1.3设计原则1.3.1采用四川天一科技股份有限公司拥有自主知识产权的低温低压加氢精制粗苯成套技术，技术方案力求先进可靠。1.3.2贯彻“五化”(一体化、露天化、轻型化、社会化和国产化)的方针，主装置一体化、露天布置，尽量采用轻型化建筑结构，装置除催化剂外可完全国产化。1.3.3遵循国家、地方及相关部委颁发的有关设计规范、规定及标准。1.3.4本装置的原料及产品为易燃易爆物质，故在设计中严格执行国家及有关部委关于消防、环保、劳动安全与工业卫生的有关规范，采取有效措施，改善劳动条件，保证安全生产。1.4装置组成及设计分工1.4.1装置组成本项目包括100kt/a粗苯精制项目生产装置、辅助生产设施和配套工程。装置组成如下表：表1-1装置组成表序号工序名称主项号备注1原料预处理100#2压缩200#3加氢300#4脱轻400#5精馏500#6罐区600#7制氢700#8装卸站800#9主控楼900#10变配电站1000#11导热油站1100#12循环水站1200#13消防水站1300#14泡沫消防站1400#15废水站1500#16空缺1600#17废气站1700#18公用工程系统1800#19外管1900#1.4.2设计分工四川天一科技股份有限公司负责单元界区内所有设计工作。界区外的工作由金能科技有限公司负责完成。1.5建设规模及产品方案1.5.1建设规模年处理粗苯：101984t/a；年工作日：333d，生产负荷：12.748t/hr；年操作时间：8000hr。1.5.2产品方案本装置产品方案如下表：表1-2产品方案表产品种类苯甲苯二甲苯非芳烃重苯规格GB3405-89优级品GB3406-90优级品GB3407-905℃优级品产量(t/a)70160141405240352076001.6主要原材料、燃料规格、消耗和来源1.6.1主要原材料本装置主要原辅料为粗苯、焦炉煤气、甲酰吗啉、阻聚剂等。1.6.1.1粗苯本装置主要原料-粗苯质量指标应符合YB/T5022-93标准，本项目设计粗苯组成如下表：表1-3粗苯质量指标序号名称含量（V）%备注1苯69.522甲苯14.073二甲苯4.194乙苯0.145三甲苯2.126环戊烯0.107环戊二烯0.998支链烯烃0.589苯乙烯1.3410古马隆0.811茚1.012CS20.213噻吩0.6514甲基噻吩0.1015二甲基噻吩微量16酚类物质0.2017吡啶类物质0.3018萘1.8019饱和烃1.90原料粗苯年消耗量（按年运行8000hr计）101984t／a，由金能科技原有的炼焦装置提供。1.6.1.2焦炉煤气焦炉煤气由金能科技原有的炼焦装置提供，焦炉煤气规格如下：表1-4焦炉煤气组成成份H2N2CH4COO2CO2CnHm∑含量V%54.965.7522.2310.70.53.72.199.94表1-5焦炉煤气杂质含量成份H2S萘有机硫NH3水含量mg/Nm3105.31132.6835044.90饱和压力：50KPa(G)；年消耗量（按年运行8000hr计）2080x104Nm3／a。1.6.1.3甲酰吗啉本装置萃取精馏使用萃取剂为复合甲酰吗啉萃取剂。采用甲酸法生产，可从市场采购，规格如下：形态：液体颜色：无色透明气味：无味密度：1145kg/m3（25℃）纯度：99.9%（wt）pH值：8.6熔点：23℃沸点：240℃闪点：118℃燃点：345℃蒸气压：1mbar（50℃）粘度：4.1mpa.s（50℃）。年消耗量（按年运行8000hr计）4t／a。1.6.1.4阻聚剂本装置采用阻聚剂为HK-17B型抗垢剂。可从市场采购，规格如下：外观：红色油状液体；胺值：15-25（KOHmg/g）；密度：0.800...
