机械安全-机械电气设备--通用技术条件(77页)VIP免费

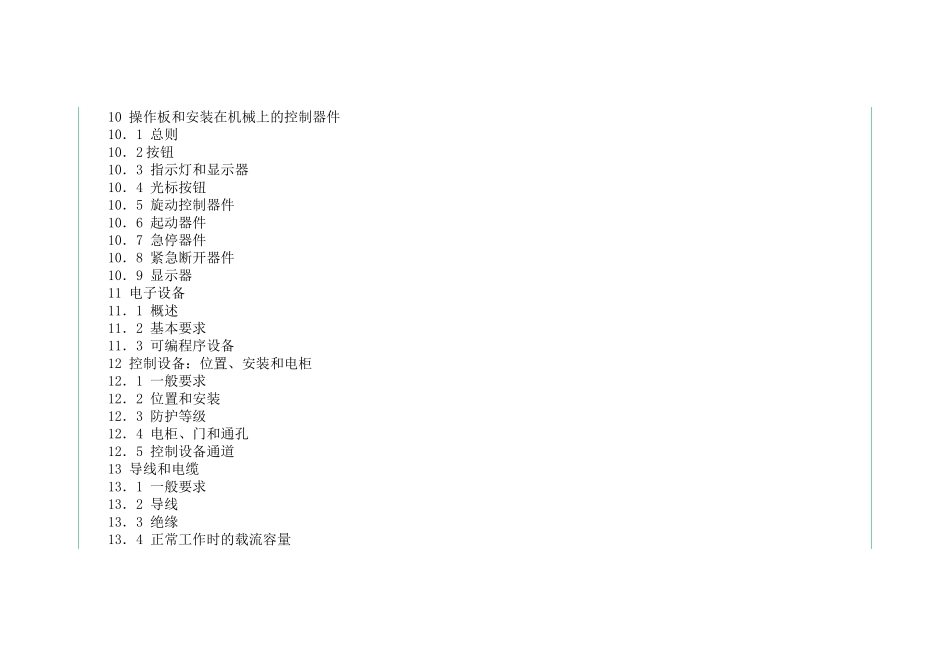

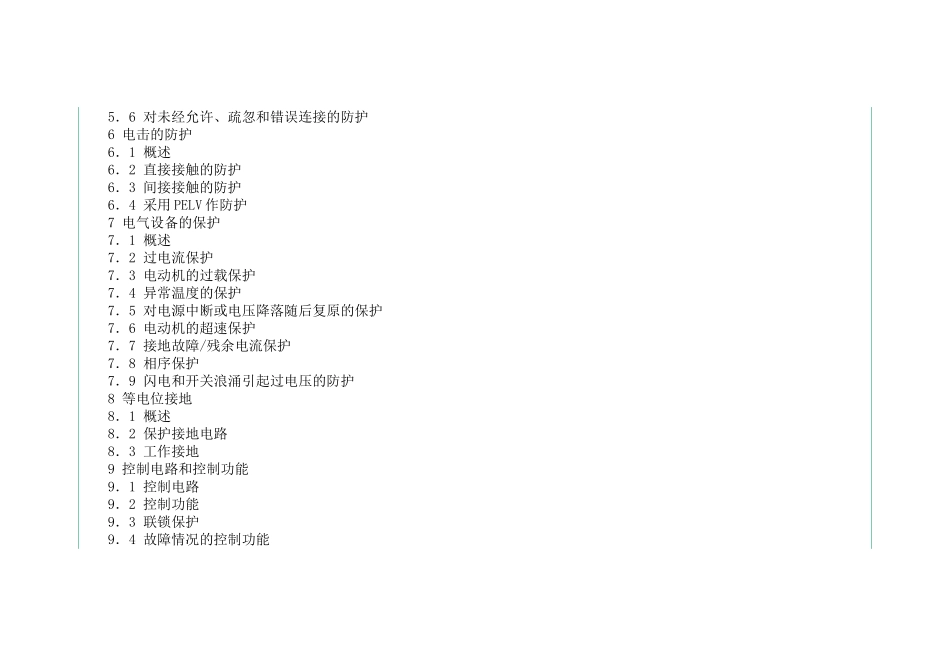

GB5226.1-2002/IEC60204-1:2000代替GB/T5226.1-1996机械安全机械电气设备第1部分：通用技术条件Safetyofmachinery-Electricalequipmentofmachines-Part1:Generalrequirements自2003-10-1起执行目次IEC前言引言1范围2规范性引用文件3定义4基本要求4．1一般原则4．2电气设备的选择4．3电源4．4实际环境和运行条件4．5运输和存放4．6设备搬运4．7安装和操作5引入电源线端接法和切断开关5．1引入电源线端接法5．2连接外部保护接地系统的端子5．3电源切断（隔离）开关5．4防止意外起动的断开器件5．5断开电气设备的器件5．6对未经允许、疏忽和错误连接的防护6电击的防护6．1概述6．2直接接触的防护6．3间接接触的防护6．4采用PELV作防护7电气设备的保护7．1概述7．2过电流保护7．3电动机的过载保护7．4异常温度的保护7．5对电源中断或电压降落随后复原的保护7．6电动机的超速保护7．7接地故障/残余电流保护7．8相序保护7．9闪电和开关浪涌引起过电压的防护8等电位接地8．1概述8．2保护接地电路8．3工作接地9控制电路和控制功能9．1控制电路9．2控制功能9．3联锁保护9．4故障情况的控制功能10操作板和安装在机械上的控制器件10．1总则10．2按钮10．3指示灯和显示器10．4光标按钮10．5旋动控制器件10．6起动器件10．7急停器件10．8紧急断开器件10．9显示器11电子设备11．1概述11．2基本要求11．3可编程序设备12控制设备：位置、安装和电柜12．1一般要求12．2位置和安装12．3防护等级12．4电柜、门和通孔12．5控制设备通道13导线和电缆13．1一般要求13．2导线13．3绝缘13．4正常工作时的载流容量13．5导线和电缆的电压降13．6最小截面积13．7软电缆13．8汇流线、汇流排和汇流环14配线技术14．1连接和布线14．2导线的标识14．3电柜内配线14．4电柜外配线14．5通道、接线盒与其他线盒15电动机及有关设备15．1一般要求15．2电动机外壳15．3电动机尺寸15．4电动机架与隔间15．5电动机选择的依据15．6机械制动器用保护器件16附件和照明16．1附件16．2机械和电气设备的局部照明17标记、警告标志和项目代号17．1概述17．2警告标志17．3功能识别17．4控制设备的标记17．5项目代号18技术文件18．1概述18．2提供的资料18．3适用于所有文件的要求18．4基本信息18．5安装图18．6框图（系统图）和功能图18．7电路图18．8操作说明书18．9维修说明书18．10元器件清单19试验和检验19．1概述19．2保护接地电路的连续性19．3绝缘电阻检验19．4耐压试验19．5残余电压的防护19．6功能试验19．7重复试验附录A（资料性附录）本部分涉及的机械示例附录B（资料性附录）机械电气设备查询表附录C（资料性附录）机械电气设备中导线和电缆的载流容量和过电流保护附录D（资料性附录）紧急操作功能说明附录E（资料性附录）文献目录附录F（资料性附录）本部分使用指南索引图1典型制造系统的框图图2典型机械的框图图3机械电气设备等电位接地示例图C.1导线和电缆的安装方法表1外部保护铜导线的最小截面积表2按钮操动器的颜色代码及其含义表3指示灯的颜色及其相对于机械状态的含义表4正常和短路条件下导线允许的最高温度表5稳态条件下环境温度40℃时，采用不同敷设方法的PVC绝缘铜导线或电缆的载流容量（Iz）表6铜导线的最小截面积表7绕在电缆盘上的电缆用减额系数表8强迫导向时软电缆允许的最小弯曲半径表9保护接地电路连续性的检验表C.1修正系数表C.2集聚安装减额系数表C.310mm2以下（含10mm2）多芯电缆减额系数表C.4导线的分类表F.1应用选择前言本部分的第1章、第2章、第3章、第4.4.2条、第12.2.1条、第12.5条、第18章（不含18.2）为推荐性的，其余为强制性的。GB5226《机械安全机械电气设备》分为如下几部分：——第1部分：通用技术条件——第11部分：交流电压高于1000V或直流电压高于1500V但不超过36kV的通用技术条件——第31部分：缝纫机械、单元和系统的特殊要求——第32部分：起重机械通用技术条件本部分为GB5226的第1部分，对应于IEC60204-1：2000《机械安全机械电气设备第1部分：通用技术条件》（第4.1版），本部分与IEC60204-1的一致性程度为等同。本部分代替GB/T5226.1-1996《工业机械电气设备第1部分：通用技术条...
