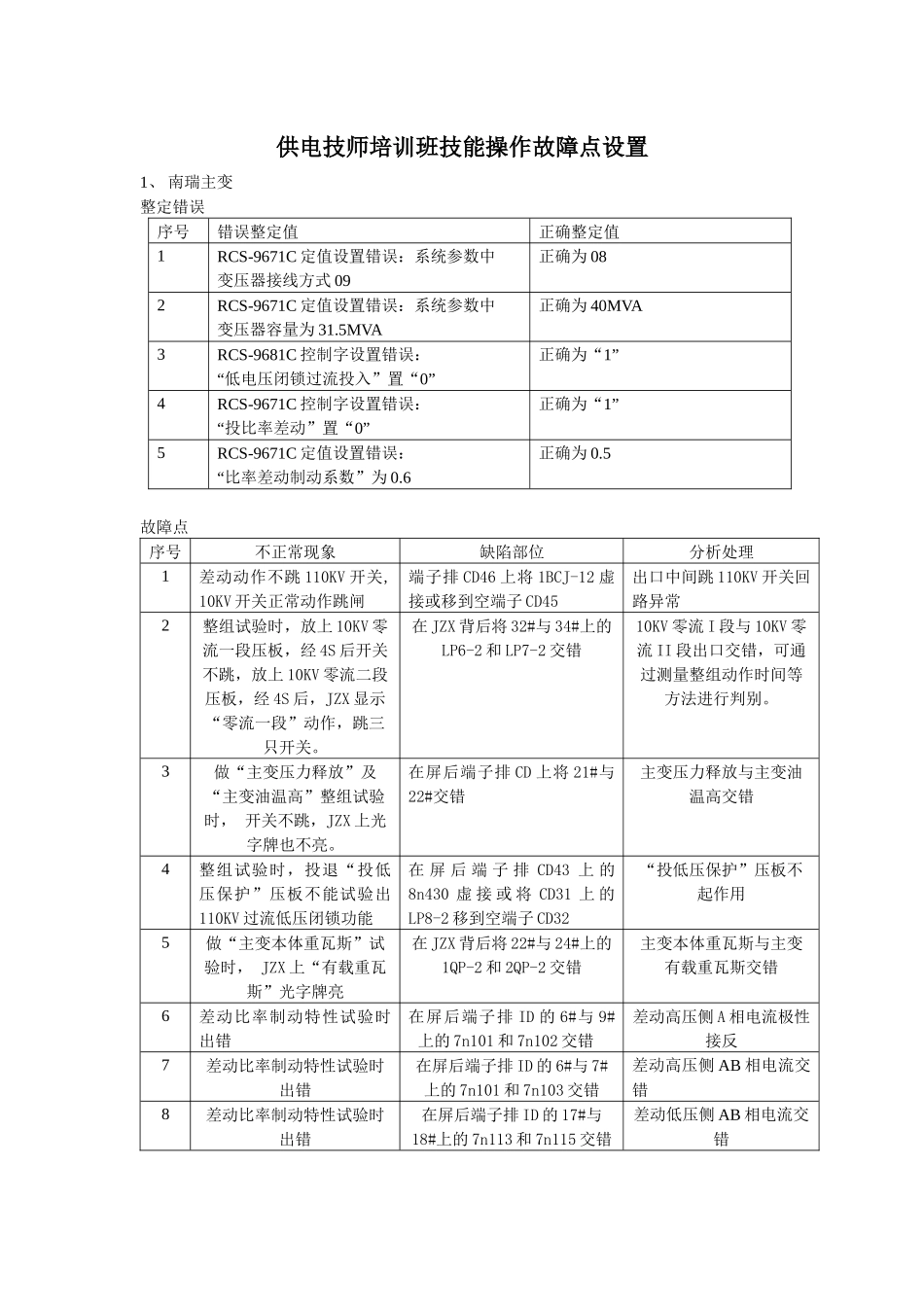

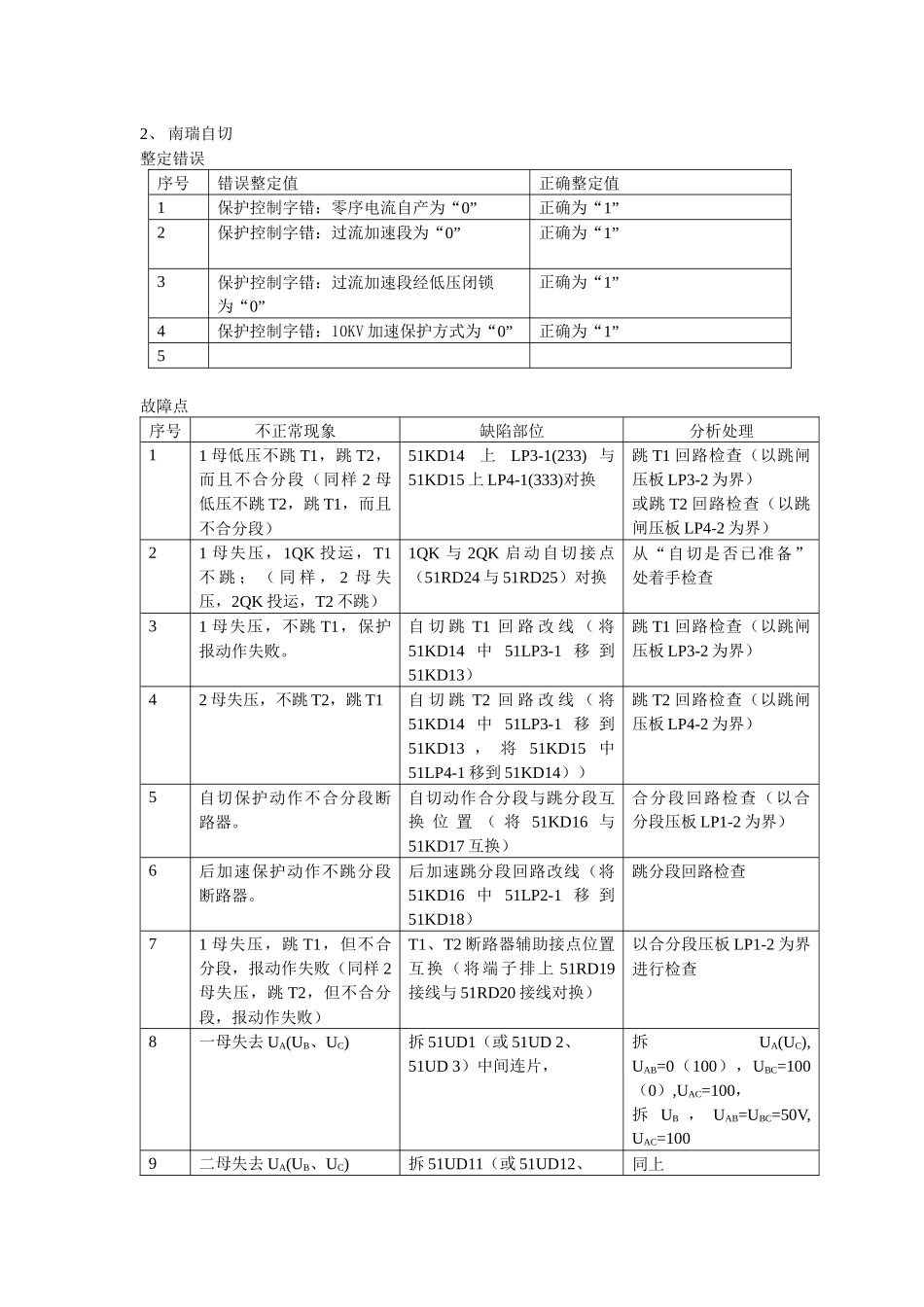

供电技师培训班技能操作故障点设置1、南瑞主变整定错误序号错误整定值正确整定值1RCS-9671C定值设置错误：系统参数中变压器接线方式09正确为082RCS-9671C定值设置错误：系统参数中变压器容量为31.5MVA正确为40MVA3RCS-9681C控制字设置错误：“低电压闭锁过流投入”置“0”正确为“1”4RCS-9671C控制字设置错误：“投比率差动”置“0”正确为“1”5RCS-9671C定值设置错误：“比率差动制动系数”为0.6正确为0.5故障点序号不正常现象缺陷部位分析处理1差动动作不跳110KV开关,10KV开关正常动作跳闸端子排CD46上将1BCJ-12虚接或移到空端子CD45出口中间跳110KV开关回路异常2整组试验时，放上10KV零流一段压板，经4S后开关不跳，放上10KV零流二段压板，经4S后，JZX显示“零流一段”动作，跳三只开关。在JZX背后将32#与34#上的LP6-2和LP7-2交错10KV零流I段与10KV零流II段出口交错，可通过测量整组动作时间等方法进行判别。3做“主变压力释放”及“主变油温高”整组试验时，开关不跳，JZX上光字牌也不亮。在屏后端子排CD上将21#与22#交错主变压力释放与主变油温高交错4整组试验时，投退“投低压保护”压板不能试验出110KV过流低压闭锁功能在屏后端子排CD43上的8n430虚接或将CD31上的LP8-2移到空端子CD32“投低压保护”压板不起作用5做“主变本体重瓦斯”试验时，JZX上“有载重瓦斯”光字牌亮在JZX背后将22#与24#上的1QP-2和2QP-2交错主变本体重瓦斯与主变有载重瓦斯交错6差动比率制动特性试验时出错在屏后端子排ID的6#与9#上的7n101和7n102交错差动高压侧A相电流极性接反7差动比率制动特性试验时出错在屏后端子排ID的6#与7#上的7n101和7n103交错差动高压侧AB相电流交错8差动比率制动特性试验时出错在屏后端子排ID的17#与18#上的7n113和7n115交错差动低压侧AB相电流交错2、南瑞自切整定错误序号错误整定值正确整定值1保护控制字错：零序电流自产为“0”正确为“1”2保护控制字错：过流加速段为“0”正确为“1”3保护控制字错：过流加速段经低压闭锁为“0”正确为“1”4保护控制字错：10KV加速保护方式为“0”正确为“1”5故障点序号不正常现象缺陷部位分析处理11母低压不跳T1，跳T2，而且不合分段（同样2母低压不跳T2，跳T1，而且不合分段）51KD14上LP3-1(233)与51KD15上LP4-1(333)对换跳T1回路检查（以跳闸压板LP3-2为界）或跳T2回路检查（以跳闸压板LP4-2为界）21母失压，1QK投运，T1不跳；（同样，2母失压，2QK投运，T2不跳）1QK与2QK启动自切接点（51RD24与51RD25）对换从“自切是否已准备”处着手检查31母失压，不跳T1，保护报动作失败。自切跳T1回路改线（将51KD14中51LP3-1移到51KD13）跳T1回路检查（以跳闸压板LP3-2为界）42母失压，不跳T2，跳T1自切跳T2回路改线（将51KD14中51LP3-1移到51KD13，将51KD15中51LP4-1移到51KD14））跳T2回路检查（以跳闸压板LP4-2为界）5自切保护动作不合分段断路器。自切动作合分段与跳分段互换位置（将51KD16与51KD17互换）合分段回路检查（以合分段压板LP1-2为界）6后加速保护动作不跳分段断路器。后加速跳分段回路改线（将51KD16中51LP2-1移到51KD18）跳分段回路检查71母失压，跳T1，但不合分段，报动作失败（同样2母失压，跳T2，但不合分段，报动作失败）T1、T2断路器辅助接点位置互换（将端子排上51RD19接线与51RD20接线对换）以合分段压板LP1-2为界进行检查8一母失去UA(UB、UC)拆51UD1（或51UD2、51UD3）中间连片，拆UA(UC),UAB=0（100），UBC=100（0）,UAC=100，拆UB，UAB=UBC=50V,UAC=1009二母失去UA(UB、UC)拆51UD11（或51UD12、同上51UD13）中间连片，10一母自切始终未准备将51RD30线接到空端子51RD32可注意报文。11二母自切始终未准备将51RD31线接到空端子51RD32可注意报文。12通交流采样值时，电流采样不正确、相角显示不正确缺陷部位：交流电流输入A相极性接错交流电流输入A相极性接错将屏后端子排51ID的1#与2#上的51n113和51n115交错13校验一母低压时，一段自切未就绪一母压变合位异常在屏后端子排51RD上22#的51ZKK1-14虚接3、四方主变整定错误序号错误整定值正确整定值1CSC241A控制字006400442CSC241A软压板：差动保护：退投3CSC241E软...
