试论某金属冶炼车间除尘系统中的管道设计VIP免费

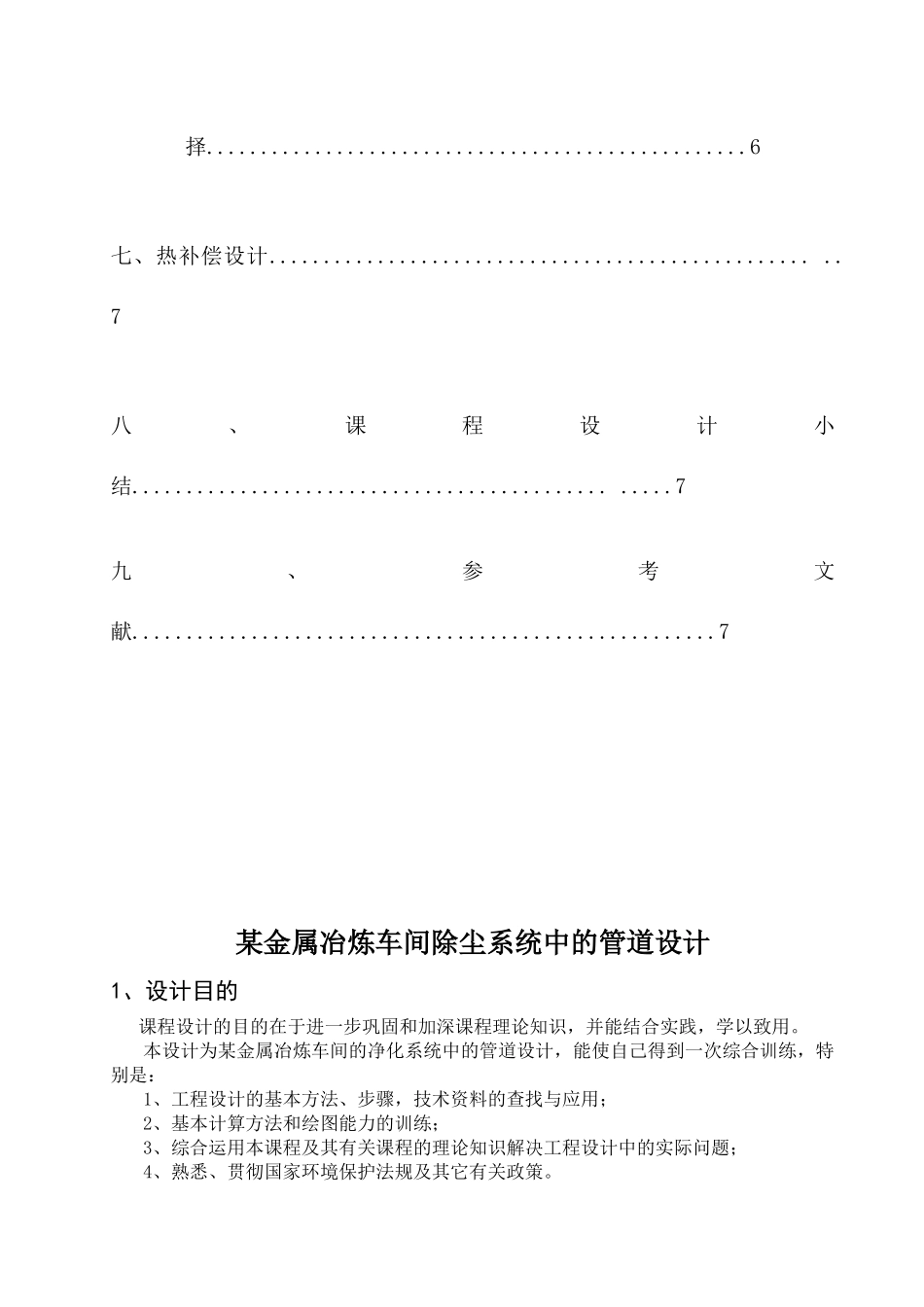

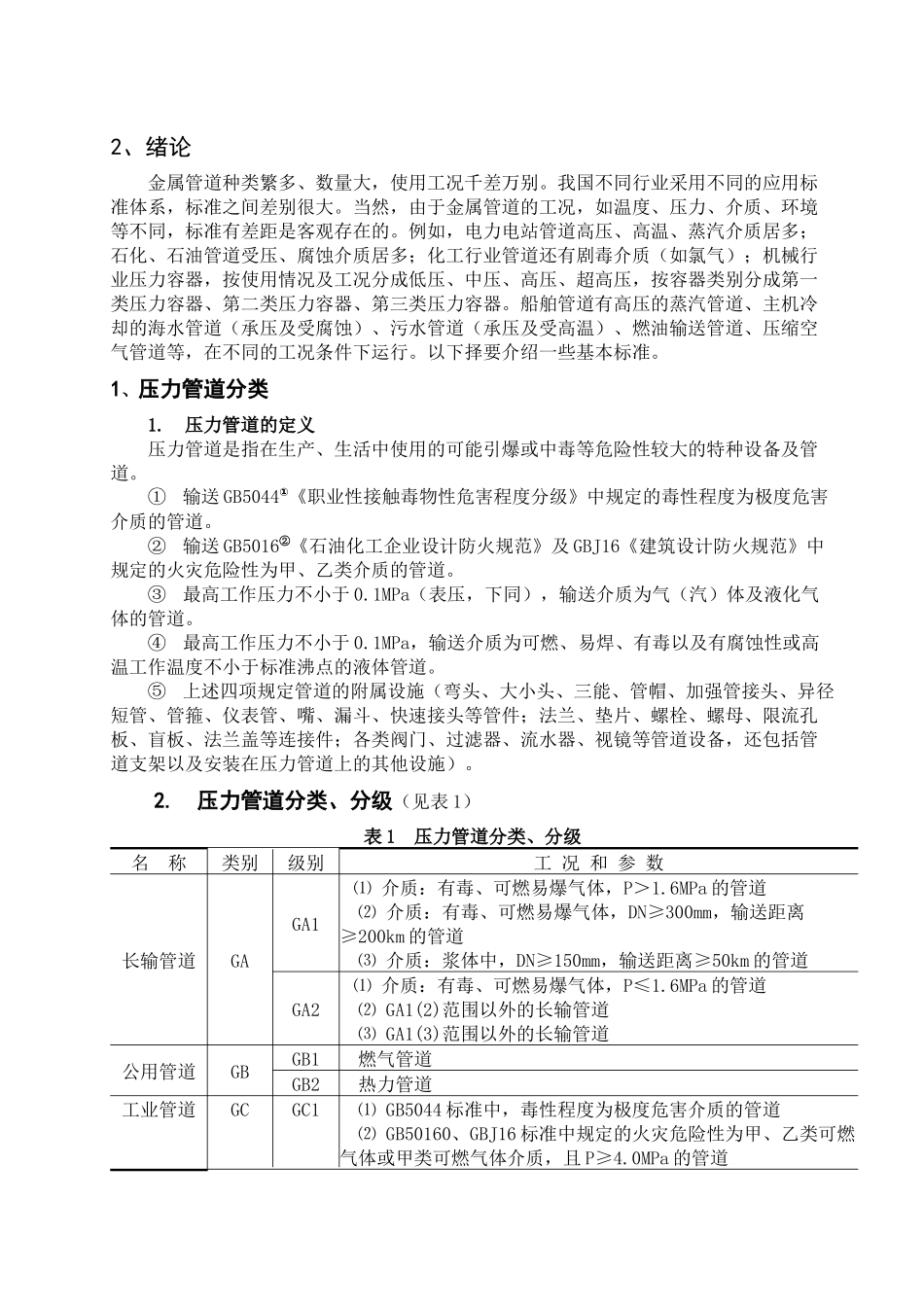

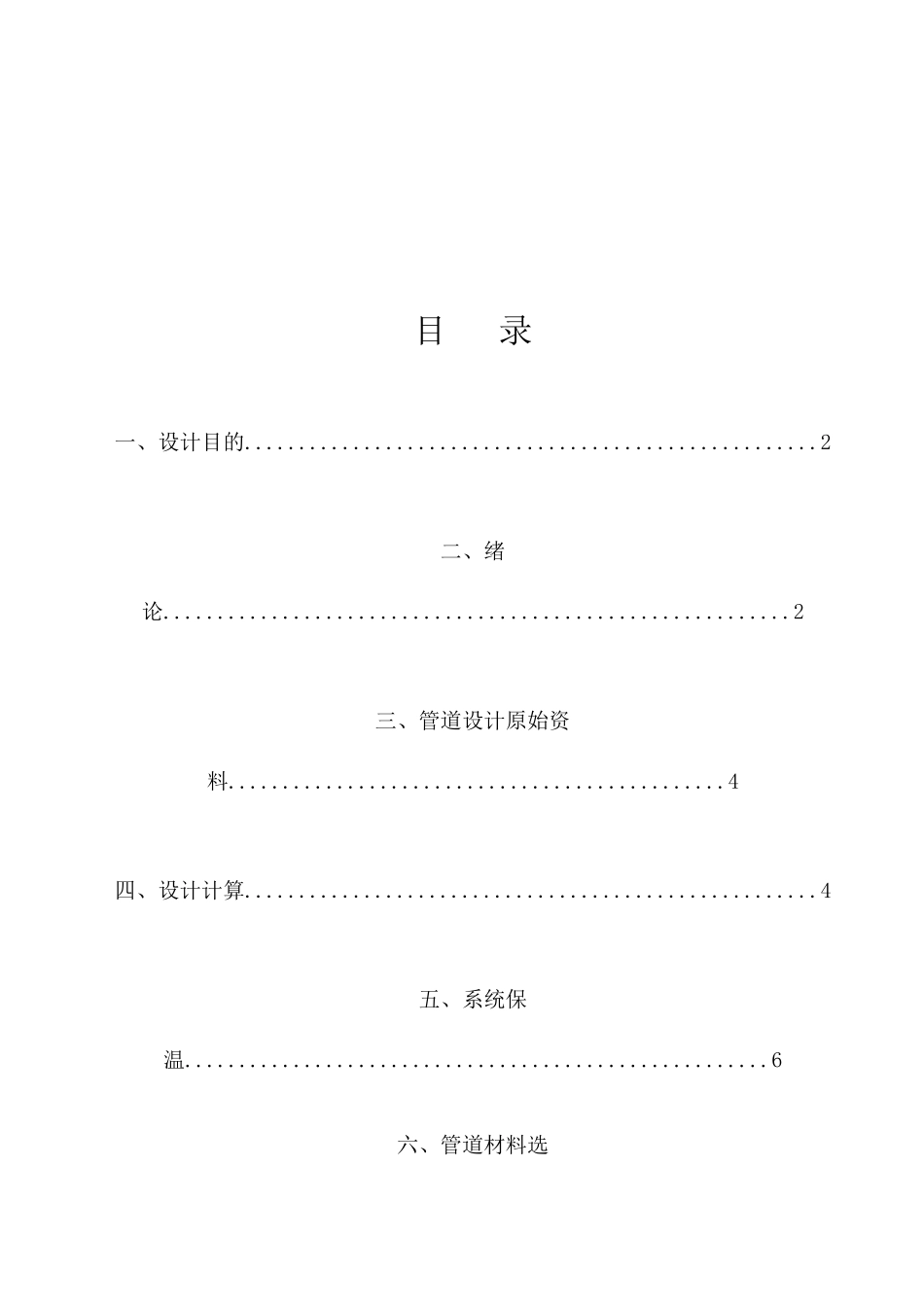

目录一、设计目的.....................................................2二、绪论..........................................................2三、管道设计原始资料..............................................4四、设计计算.....................................................4五、系统保温......................................................6六、管道材料选择..................................................6七、热补偿设计....................................................7八、课程设计小结.................................................7九、参考文献......................................................7某金属冶炼车间除尘系统中的管道设计1、设计目的课程设计的目的在于进一步巩固和加深课程理论知识，并能结合实践，学以致用。本设计为某金属冶炼车间的净化系统中的管道设计，能使自己得到一次综合训练，特别是：1、工程设计的基本方法、步骤，技术资料的查找与应用；2、基本计算方法和绘图能力的训练；3、综合运用本课程及其有关课程的理论知识解决工程设计中的实际问题；4、熟悉、贯彻国家环境保护法规及其它有关政策。2、绪论金属管道种类繁多、数量大，使用工况千差万别。我国不同行业采用不同的应用标准体系，标准之间差别很大。当然，由于金属管道的工况，如温度、压力、介质、环境等不同，标准有差距是客观存在的。例如，电力电站管道高压、高温、蒸汽介质居多；石化、石油管道受压、腐蚀介质居多；化工行业管道还有剧毒介质（如氯气）；机械行业压力容器，按使用情况及工况分成低压、中压、高压、超高压，按容器类别分成第一类压力容器、第二类压力容器、第三类压力容器。船舶管道有高压的蒸汽管道、主机冷却的海水管道（承压及受腐蚀）、污水管道（承压及受高温）、燃油输送管道、压缩空气管道等，在不同的工况条件下运行。以下择要介绍一些基本标准。1、压力管道分类1.压力管道的定义压力管道是指在生产、生活中使用的可能引爆或中毒等危险性较大的特种设备及管道。①输送GB5044①《职业性接触毒物性危害程度分级》中规定的毒性程度为极度危害介质的管道。②输送GB5016②《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道。③最高工作压力不小于0.1MPa（表压，下同），输送介质为气（汽）体及液化气体的管道。④最高工作压力不小于0.1MPa，输送介质为可燃、易焊、有毒以及有腐蚀性或高温工作温度不小于标准沸点的液体管道。⑤上述四项规定管道的附属设施（弯头、大小头、三能、管帽、加强管接头、异径短管、管箍、仪表管、嘴、漏斗、快速接头等管件；法兰、垫片、螺栓、螺母、限流孔板、盲板、法兰盖等连接件；各类阀门、过滤器、流水器、视镜等管道设备，还包括管道支架以及安装在压力管道上的其他设施）。2.压力管道分类、分级（见表1）表1压力管道分类、分级名称类别级别工况和参数长输管道GAGA1⑴介质：有毒、可燃易爆气体，P＞1.6MPa的管道⑵介质：有毒、可燃易爆气体，DN≥300mm，输送距离≥200km的管道⑶介质：浆体中，DN≥150mm，输送距离≥50km的管道GA2⑴介质：有毒、可燃易爆气体，P≤1.6MPa的管道⑵GA1(2)范围以外的长输管道⑶GA1(3)范围以外的长输管道公用管道GBGB1燃气管道GB2热力管道工业管道GCGC1⑴GB5044标准中，毒性程度为极度危害介质的管道⑵GB50160、GBJ16标准中规定的火灾危险性为甲、乙类可燃气体或甲类可燃气体介质，且P≥4.0MPa的管道⑶输送流体介质，且P≥10.0MPa的管道GC2⑴输送GB50160、GBJ160标准中规定的火灾危险性为甲、乙类可燃气体或甲类可燃气体介质，且P＜0.4MPa的管道⑵流体介质：可燃、有毒，P＜4.0MPa，t≥400℃的管道⑶流体介质：不可燃、无毒，P＜10MPa，t≥400℃的管道⑷流体介质：P＜10.0MPa，t＜400℃的管道3.管子系列标准压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。世界各国应用的标准体系虽然多，大体可分成两大类。压力管道标准见表2。法兰标准见表3。表2压力管道标准分类大外径系列小外径系列规格DN-...
