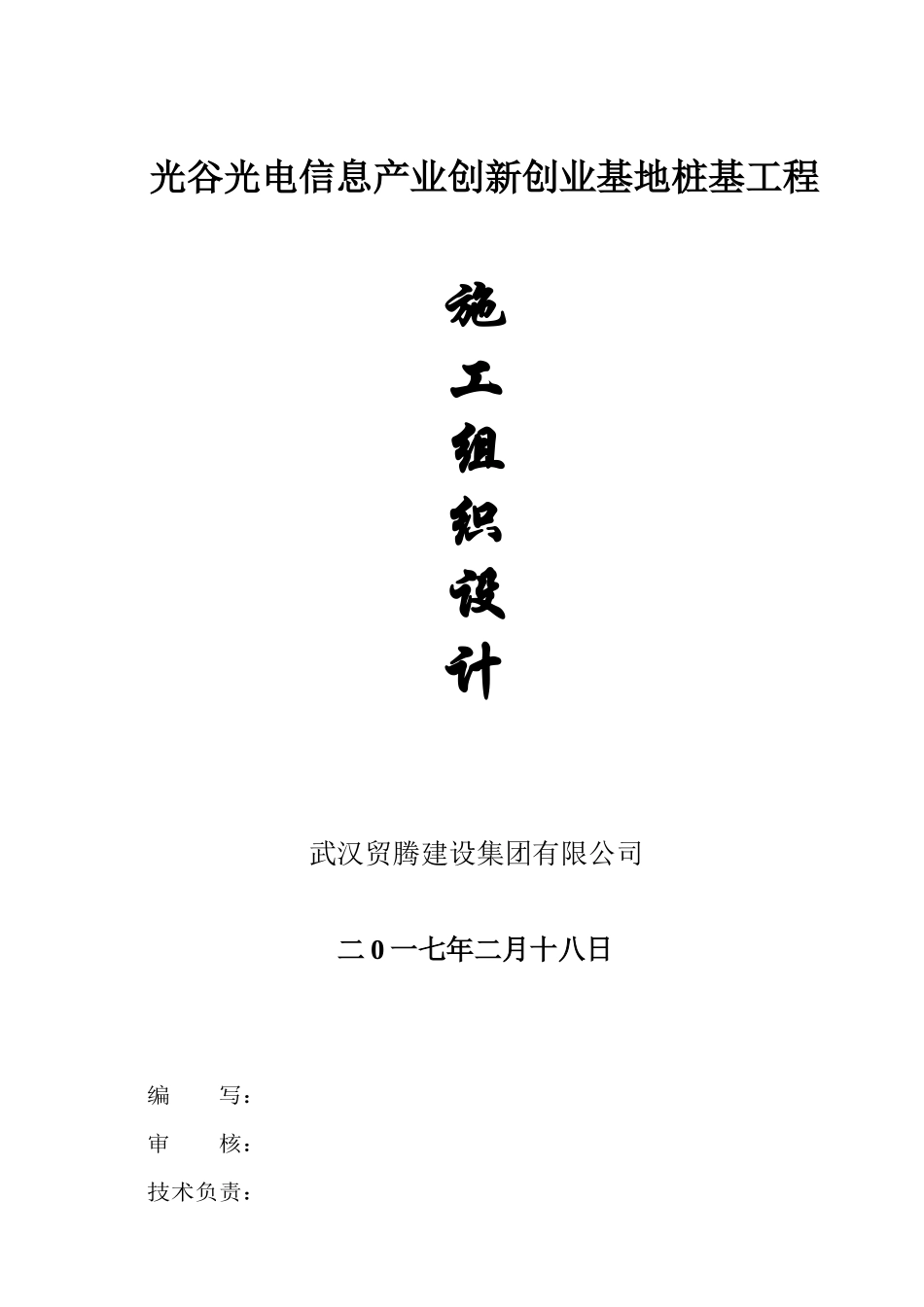

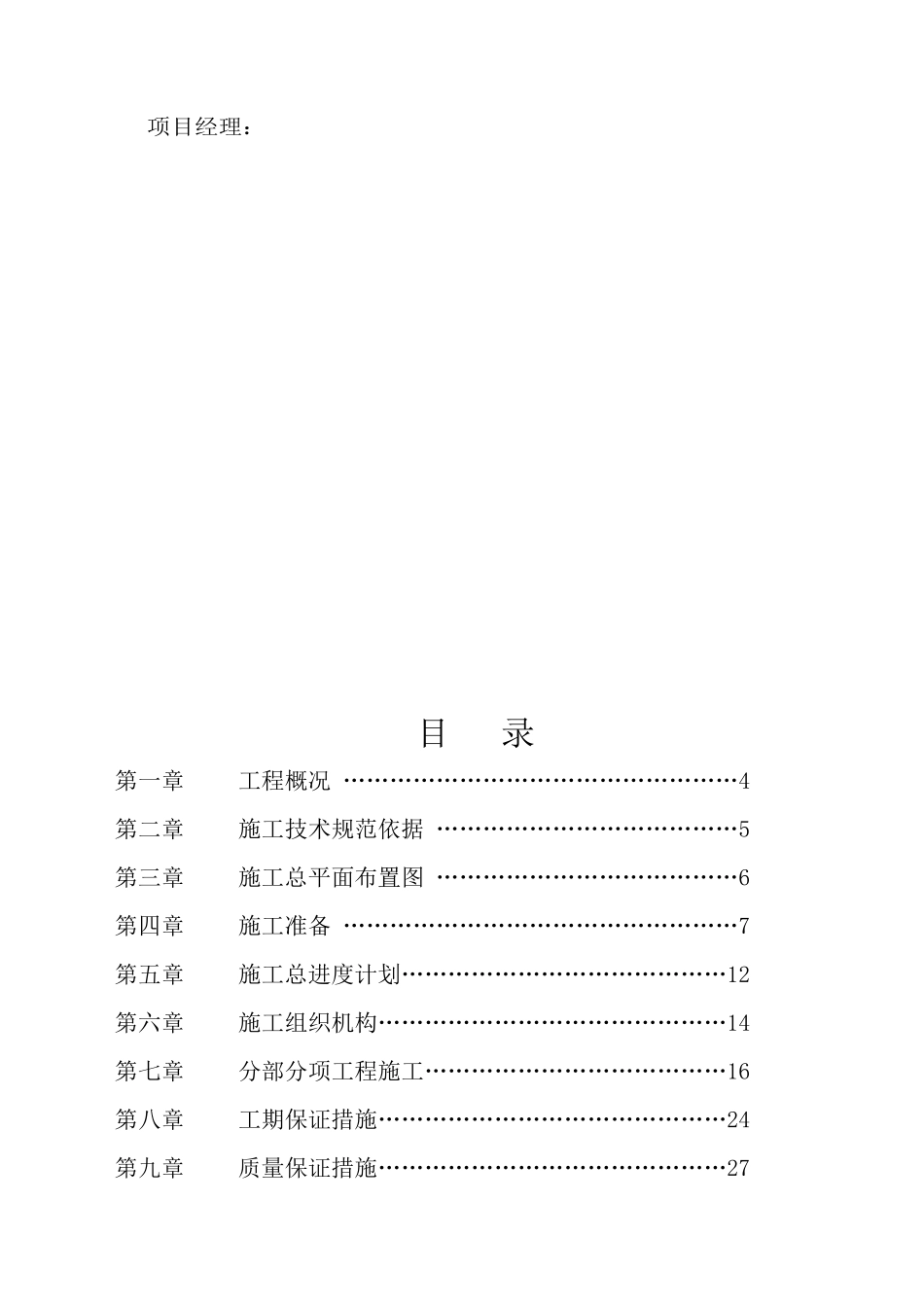

光谷光电信息产业创新创业基地桩基工程施工组织设计武汉贸腾建设集团有限公司二0一七年二月十八日编写：审核：技术负责：项目经理：目录第一章工程概况……………………………………………4第二章施工技术规范依据…………………………………5第三章施工总平面布置图…………………………………6第四章施工准备……………………………………………7第五章施工总进度计划……………………………………12第六章施工组织机构………………………………………14第七章分部分项工程施工…………………………………16第八章工期保证措施………………………………………24第九章质量保证措施………………………………………27第十章安全施工保证措施…………………………………32第十一章文明施工措施………………………………………37第十二章工期保证措施…………………………………40第十三章资料收集整理和管理………………………………42第一章工程概况1.1地理地质环境及地质特征1.1.1工程简介武汉鑫金福科技开发有限公司拟在光谷光电信息产业创新创业基地建设金成家居商业楼，桩基础采用旋挖成孔灌注桩，桩身混凝土等级C40，有效桩长大于14.5m,桩端持力层拟进入中风化泥岩（5-2）层4.5m。直径800mm为工程桩，1#楼桩数358根，设计有效桩长＞14.5米，桩端持力层为（5-2）层中风化泥岩，进入持力层深度4.5米，单桩竖向承载力抗压特征值4500KN，单桩竖向承载力抗拔特征值500KN；钢筋笼主筋分别为8Ф18、10Ф20通常设置，加劲箍为Ф14@2000，螺旋箍在钢筋笼上部4米处为加密区，分别为ф8@100/250，其余为ф8@250，钢筋采用HPB300，HRB400两种型号。1.1.2工程地质及水文地质场地土层分层情况如下：（1）杂填土，结构松散；（1-2）淤泥质粉质黏土，流塑；（2）粉质粘土，可～流塑；（3）粉质粘土；（4）含（砂）砾粉质粘土；（5）强风化泥岩；（5-2）中风化泥岩。2、场区施工条件施工用水、电可直接从甲方指定供水、供电点已接入施工区。现场场内道路地表均为粉质粘土，道路和施工区域必需铺设钢板才能确保施工设备安全和施工连贯。第二章施工技术规范依据针对该工程的实际情况及特点，在施工过程中，依据了以下技术文件和技术规范：1、《建筑地基基础工程施工质量验收规范》（GB50202-2013）2、《建筑地基基础设计规范》（GB5007-2011）3、《建筑工程施工质量验收统一标准》（GB50300-2001）4、《建筑基桩检测技术规范》（JGJ106-2014）5、《建筑地基基础工程施工质量验收规范》（GB502002-2013）6、《工程测量规范》（GB50026-93）7、《建筑桩基技术规范》（JGJ94-2008）8、《建筑机械使用安全技术规程》（JGJ33-2001）9、《施工现场临时用电安全技术规范》（GBJ232-82）10、《建筑施工现场环境与卫生标准》（JGJ146-2004）11、业主提供的《光谷光电信息产业创新创业基地岩土工程勘察报告》及设计文件12、本公司相关的质量管理制度和相关操作规程第三章施工总平面布置3.1施工总平面布置3.1.1由于场地已挖下去2米左右，基坑与原始地面高差较大，考虑春节雨水较多。本项目场地容易积水，在场地排水方面首先沿基坑四周用挖土机挖出深0.8米，宽0.8米的沿场闭合排水沟，排水坡度1%，沿基坑周边排水沟设置3个降水井令其起到降水、集水、安泵、排水作用。场内雨水通过各支排水沟集中排到周边的污水井里面，以达到排水系统全部连通保证排的效果。3.1.2、本工程桩基为旋挖成孔灌注桩。3.1.3、本工程承台型号种类较多、标高变化多，施工时候注意控制好桩顶标高。3.1.4、本工程位于光谷大道与黄龙山南路交叉口，搞好现场文明施工，提升企业形象是本工程的另一重点。3.2施工总平面布置说明3.2.1临时设施布置根据现场实情，钢筋堆场及加工场设于场内东南部空地旁。工人生活区主要设于场内靠东边门口的位置。3.2.2施工场地供水、供电根据实情，施工用水主要依靠自来水使用。施工现场已有低压接入端，电缆和配电箱的布置按《施工现场临时用电安全技术规范》（GBJ232-82）要求进行。3.2.3施工照明场地的夜间施工照明采用碘钨灯，保证施工现场夜间照明。第四章施工准备为确保桩基工程优质、高效、安全、文明...
