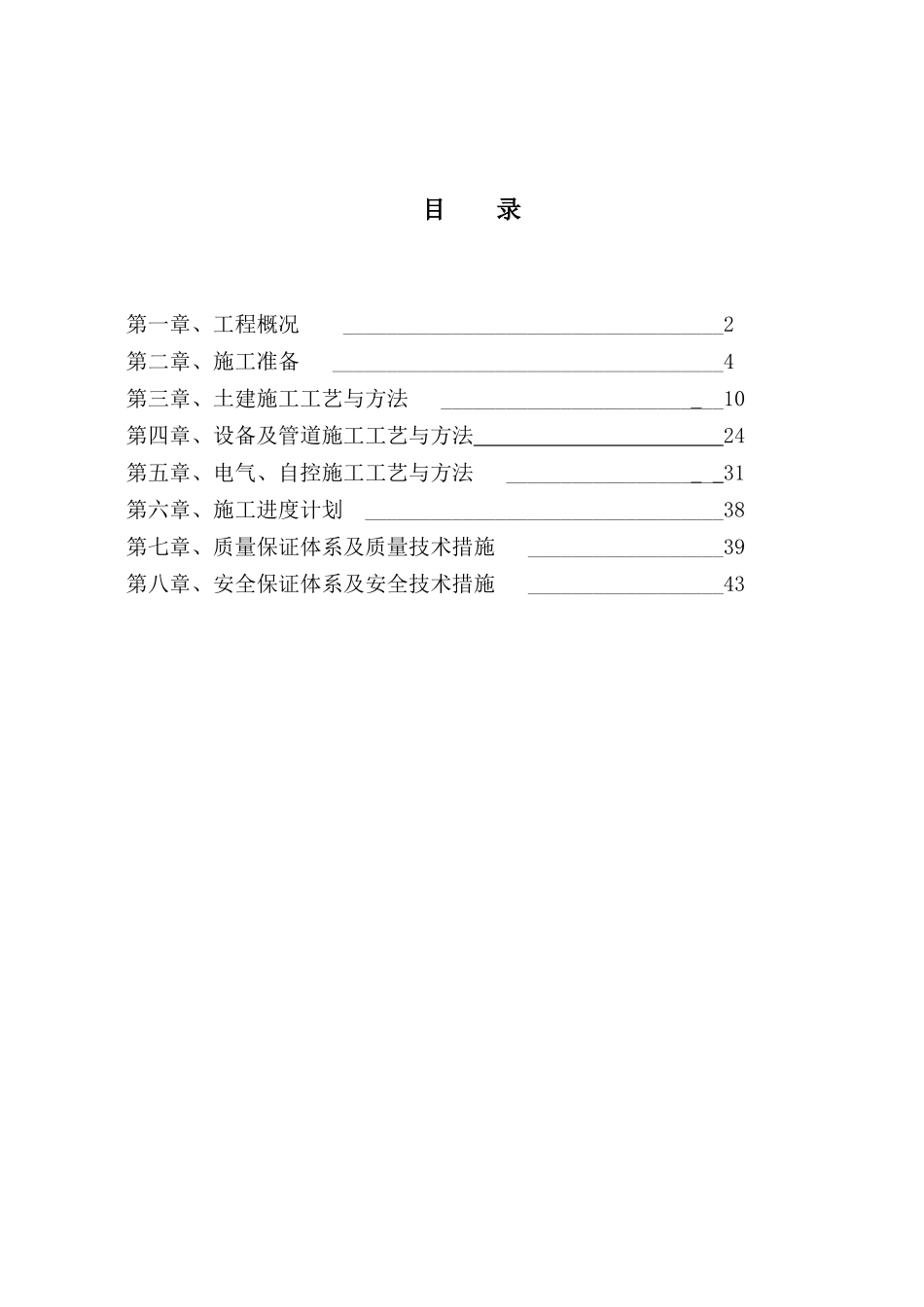

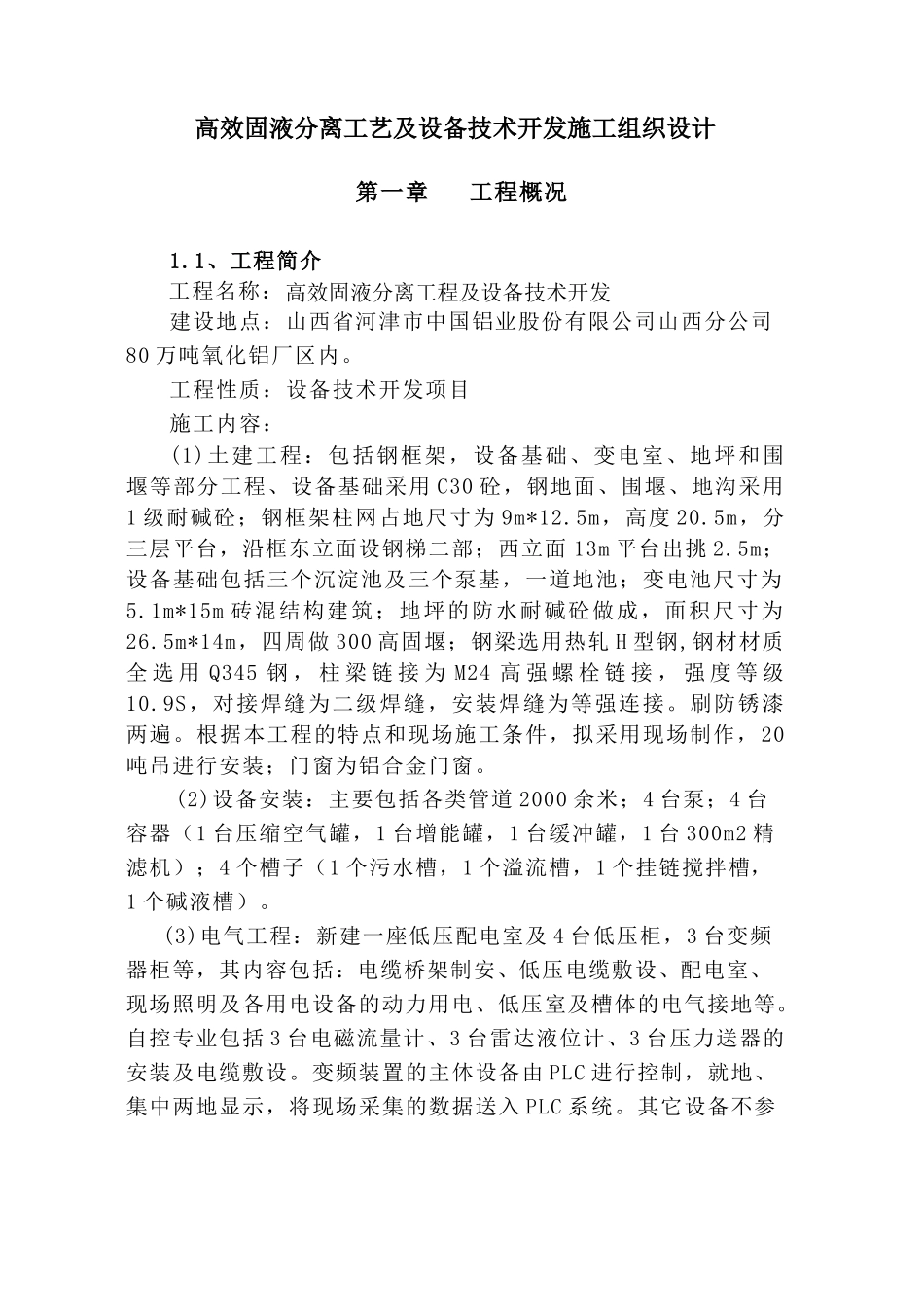

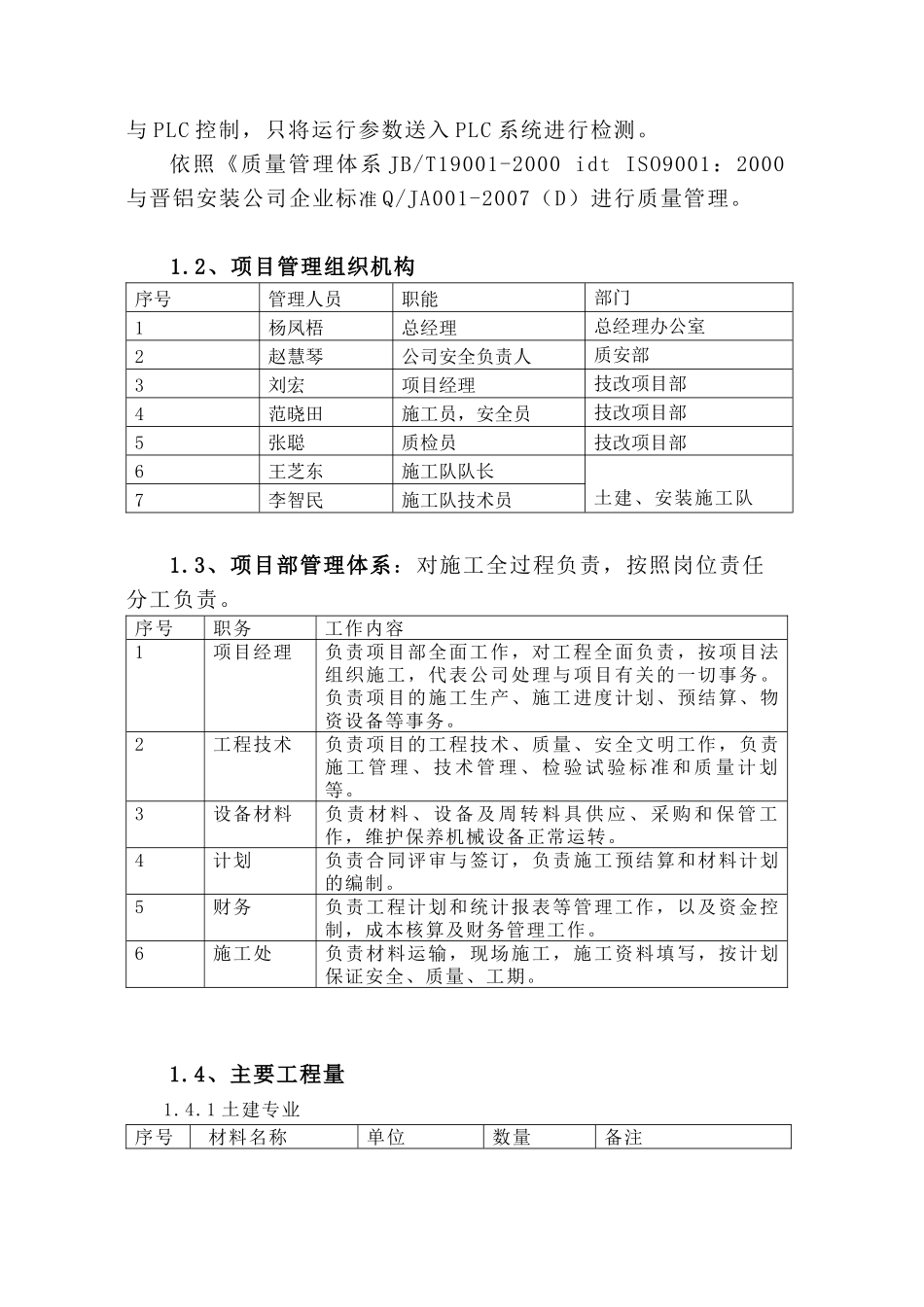

目录第一章、工程概况___________________________________2第二章、施工准备____________________________________4第三章、土建施工工艺与方法_________________________10第四章、设备及管道施工工艺与方法24第五章、电气、自控施工工艺与方法__________________31第六章、施工进度计划_________________________________38第七章、质量保证体系及质量技术措施__________________39第八章、安全保证体系及安全技术措施__________________43高效固液分离工艺及设备技术开发施工组织设计第一章工程概况1.1、工程简介工程名称：高效固液分离工程及设备技术开发建设地点：山西省河津市中国铝业股份有限公司山西分公司80万吨氧化铝厂区内。工程性质：设备技术开发项目施工内容：(1)土建工程：包括钢框架，设备基础、变电室、地坪和围堰等部分工程、设备基础采用C30砼，钢地面、围堰、地沟采用1级耐碱砼；钢框架柱网占地尺寸为9m*12.5m，高度20.5m，分三层平台，沿框东立面设钢梯二部；西立面13m平台出挑2.5m；设备基础包括三个沉淀池及三个泵基，一道地池；变电池尺寸为5.1m*15m砖混结构建筑；地坪的防水耐碱砼做成，面积尺寸为26.5m*14m，四周做300高固堰；钢梁选用热轧H型钢,钢材材质全选用Q345钢，柱梁链接为M24高强螺栓链接，强度等级10.9S，对接焊缝为二级焊缝，安装焊缝为等强连接。刷防锈漆两遍。根据本工程的特点和现场施工条件，拟采用现场制作，20吨吊进行安装；门窗为铝合金门窗。(2)设备安装：主要包括各类管道2000余米；4台泵；4台容器（1台压缩空气罐，1台增能罐，1台缓冲罐，1台300m2精滤机）；4个槽子（1个污水槽，1个溢流槽，1个挂链搅拌槽，1个碱液槽）。(3)电气工程：新建一座低压配电室及4台低压柜，3台变频器柜等，其内容包括：电缆桥架制安、低压电缆敷设、配电室、现场照明及各用电设备的动力用电、低压室及槽体的电气接地等。自控专业包括3台电磁流量计、3台雷达液位计、3台压力送器的安装及电缆敷设。变频装置的主体设备由PLC进行控制，就地、集中两地显示，将现场采集的数据送入PLC系统。其它设备不参与PLC控制，只将运行参数送入PLC系统进行检测。依照《质量管理体系JB/T19001-2000idtISO9001：2000与晋铝安装公司企业标准Q/JA001-2007（D）进行质量管理。1.2、项目管理组织机构序号管理人员职能部门1杨凤梧总经理总经理办公室2赵慧琴公司安全负责人质安部3刘宏项目经理技改项目部4范晓田施工员，安全员技改项目部5张聪质检员技改项目部6王芝东施工队队长土建、安装施工队7李智民施工队技术员1.3、项目部管理体系：对施工全过程负责，按照岗位责任分工负责。序号职务工作内容1项目经理负责项目部全面工作，对工程全面负责，按项目法组织施工，代表公司处理与项目有关的一切事务。负责项目的施工生产、施工进度计划、预结算、物资设备等事务。2工程技术负责项目的工程技术、质量、安全文明工作，负责施工管理、技术管理、检验试验标准和质量计划等。3设备材料负责材料、设备及周转料具供应、采购和保管工作，维护保养机械设备正常运转。4计划负责合同评审与签订，负责施工预结算和材料计划的编制。5财务负责工程计划和统计报表等管理工作，以及资金控制，成本核算及财务管理工作。6施工处负责材料运输，现场施工，施工资料填写，按计划保证安全、质量、工期。1.4、主要工程量1.4.1土建专业序号材料名称单位数量备注1混凝土M32502H型钢T703槽钢T0.44角钢T2.55花纹钢板T186工字钢T0.41.4.2电气自控专业序号设备或材料名称规格型号单位数量备注1低压配电柜GGD面42变频器柜面33就地控制箱块54PLC系统套15动力电缆YJV-0.6/1.0KV米16156控制电缆KVV-0.45/0.75KV米10757照明配电箱台28照明灯具套449铁壳开关台210磁力启动器台211钢管米40012镀锌扁钢米20013电缆桥架XQJ米12014电磁流量计台315雷达液位计台316压力变送器台31.4.3工艺设备专业序号设备名称设备型号数量1300m2精滤机Φ4600×1375112增能罐Φ1600×467013缓冲罐Φ1200×286614压缩空气贮罐Φ1200×291615污水槽Φ3000×300016溢流槽Φ6000×600017挂链搅拌槽Φ4000×400018碱液槽Φ5000×500011.5、工...
