球铁生产技术管理知识资料VIP专享VIP免费

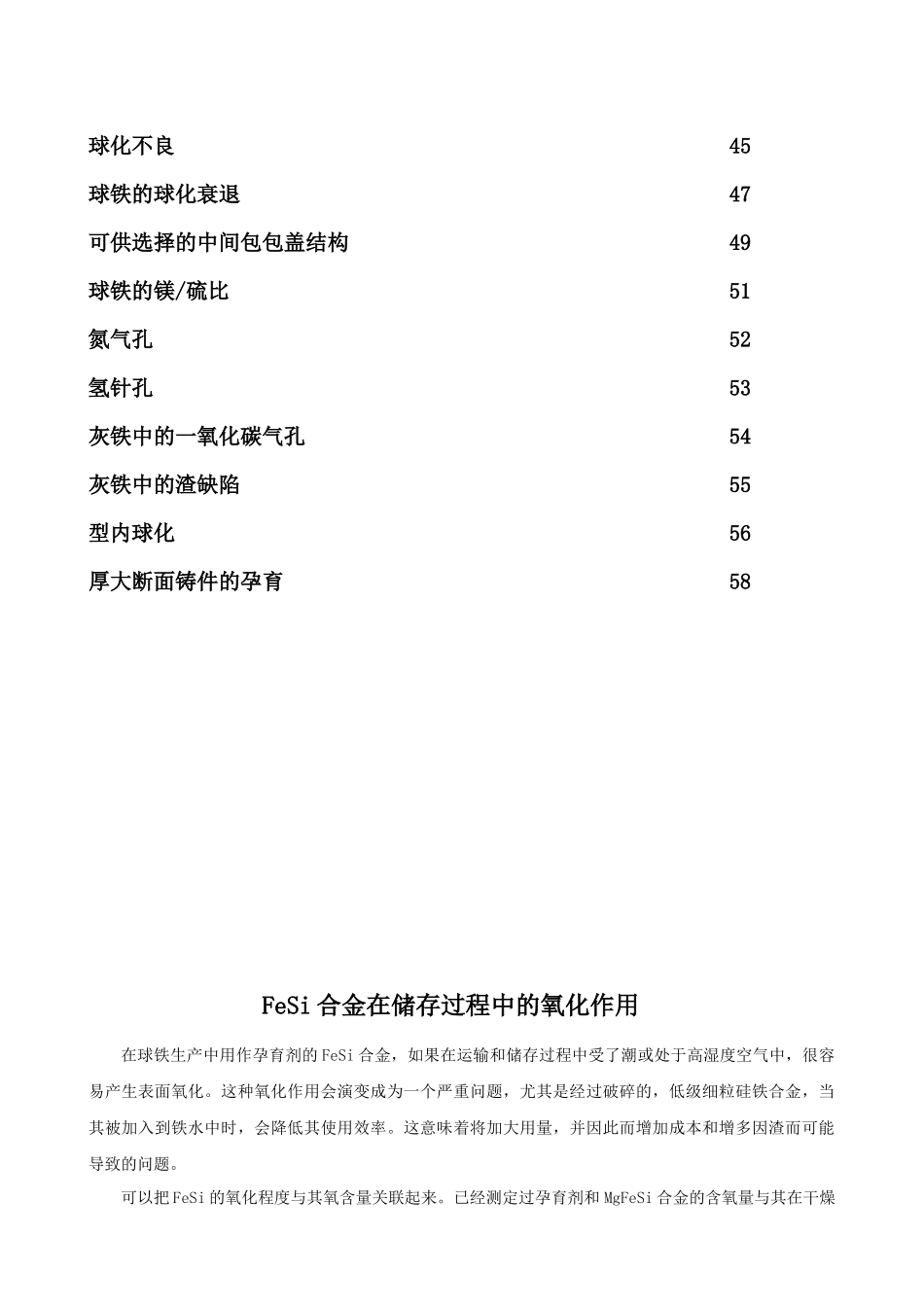

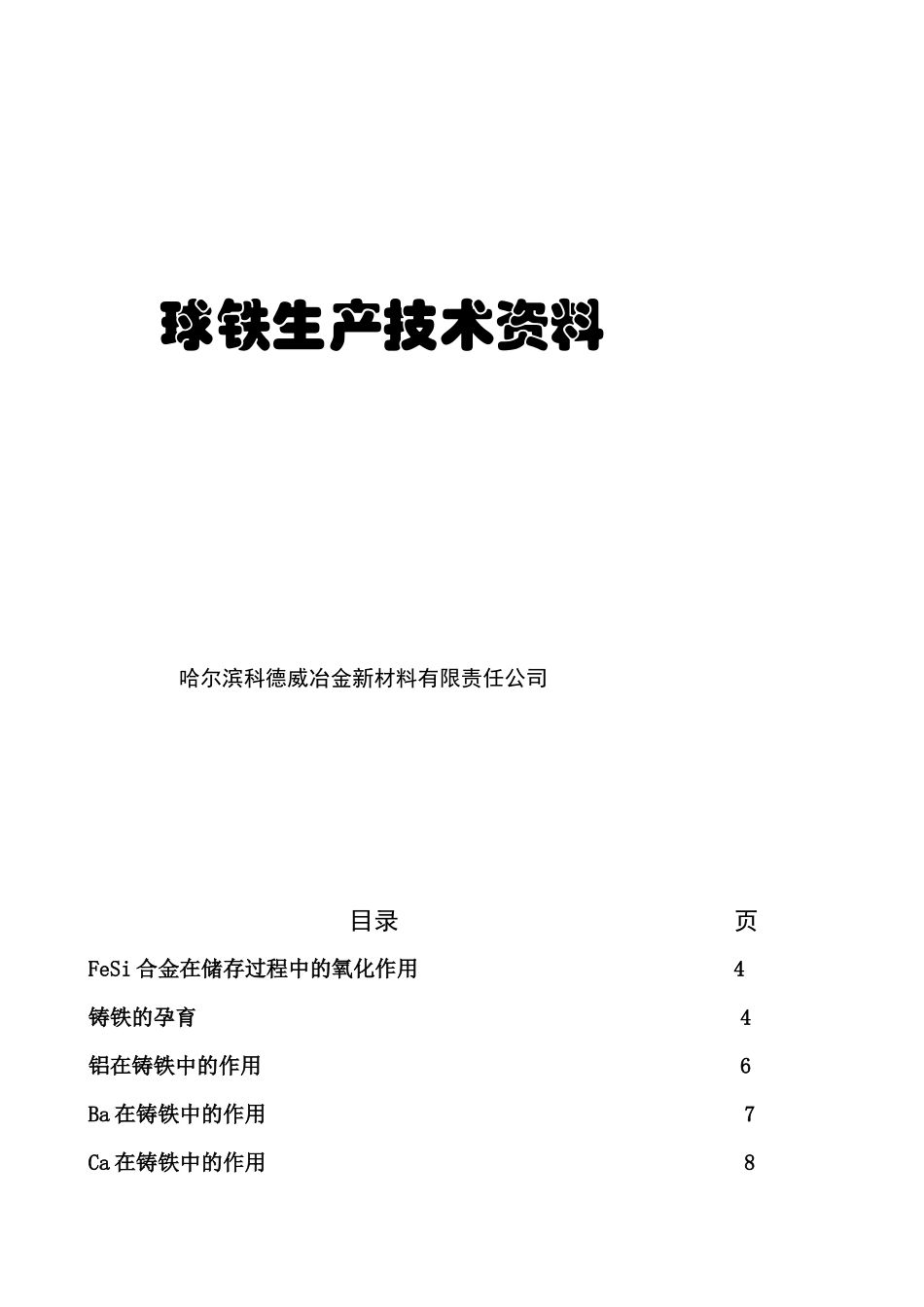

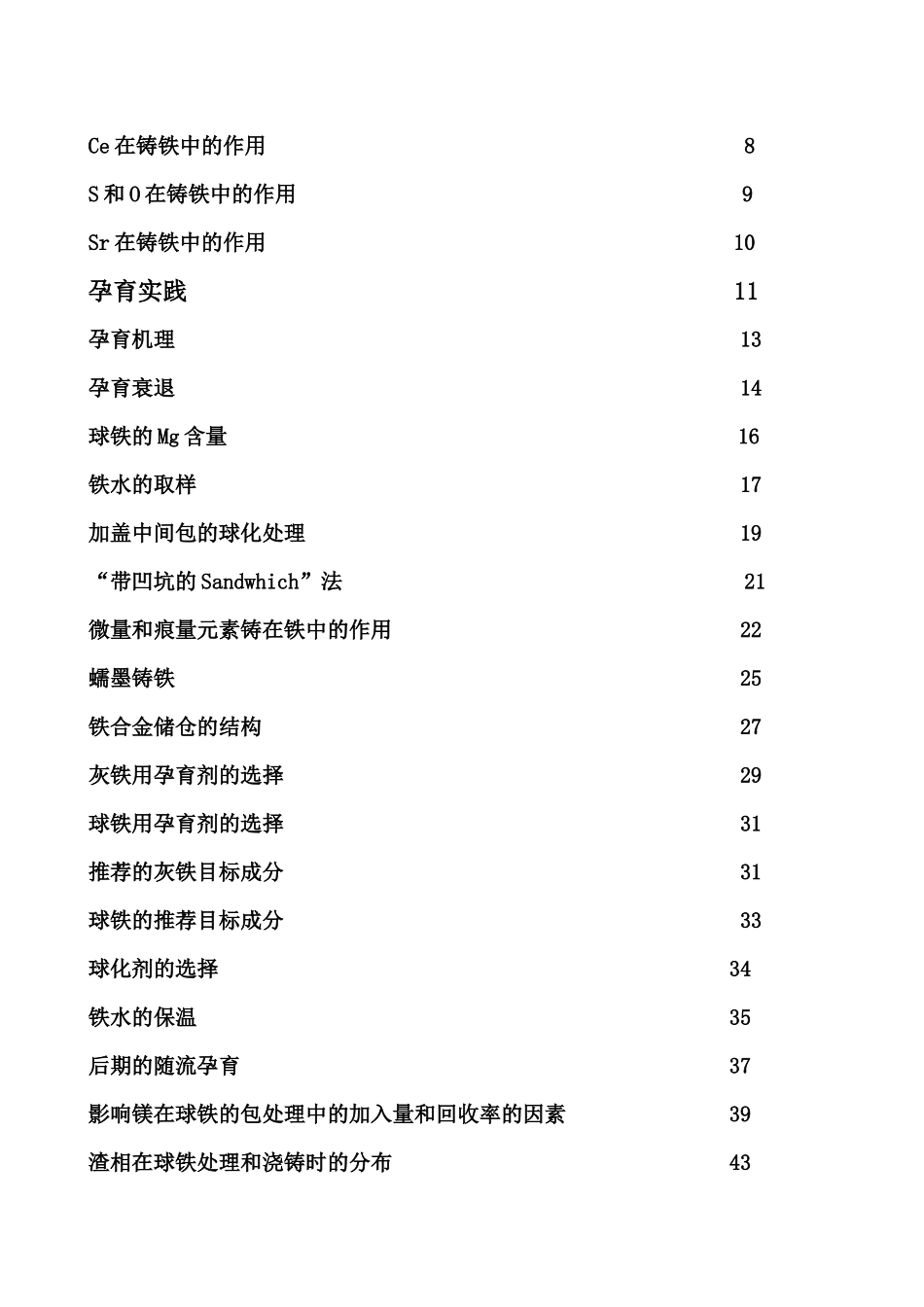

球铁生产技术资料哈尔滨科德威冶金新材料有限责任公司目录页FeSi合金在储存过程中的氧化作用4铸铁的孕育4铝在铸铁中的作用6Ba在铸铁中的作用7Ca在铸铁中的作用8Ce在铸铁中的作用8S和O在铸铁中的作用9Sr在铸铁中的作用10孕育实践11孕育机理13孕育衰退14球铁的Mg含量16铁水的取样17加盖中间包的球化处理19“带凹坑的Sandwhich”法21微量和痕量元素铸在铁中的作用22蠕墨铸铁25铁合金储仓的结构27灰铁用孕育剂的选择29球铁用孕育剂的选择31推荐的灰铁目标成分31球铁的推荐目标成分33球化剂的选择34铁水的保温35后期的随流孕育37影响镁在球铁的包处理中的加入量和回收率的因素39渣相在球铁处理和浇铸时的分布43球化不良45球铁的球化衰退47可供选择的中间包包盖结构49球铁的镁/硫比51氮气孔52氢针孔53灰铁中的一氧化碳气孔54灰铁中的渣缺陷55型内球化56厚大断面铸件的孕育58FeSi合金在储存过程中的氧化作用在球铁生产中用作孕育剂的FeSi合金，如果在运输和储存过程中受了潮或处于高湿度空气中，很容易产生表面氧化。这种氧化作用会演变成为一个严重问题，尤其是经过破碎的，低级细粒硅铁合金，当其被加入到铁水中时，会降低其使用效率。这意味着将加大用量，并因此而增加成本和增多因渣而可能导致的问题。可以把FeSi的氧化程度与其氧含量关联起来。已经测定过孕育剂和MgFeSi合金的含氧量与其在干燥和高湿度条件下的储存时间的关系。下图是所获得的典型结果。合金在干燥条件下储存时，其氧含量只会发生很小的变化，而在储存过程中受潮时，则显示出了严重的氧化倾向。在干燥和潮湿储仓中储存的硅铁的氧化长度储存FeSi合金的重要措施（1）总应用密封容器或防水包装物，如大包装袋或钢桶，运输铁合金。包装应很好加以遮盖以防下雨和水淋。（2）如果铁合金不得不露天存放，则必须将它们装在密闭的防水铁桶或包装袋中，以免暴露在水或雨中。为使产生冷凝的危险减至最小，应避免大的温度变化（避免暴露在阳光下）。（3）避免FeSi合金氧化的最好办法是将其储存在恒温的干燥仓库中。铸铁的孕育孕育是用来控制铸铁的组织和性能的一种手段，它是通过为灰铁的石墨片和球铁的石墨球的生长增加成核点的数量来达到的。它将减小共晶凝固期间的过冷，从而使组织中形成坚硬的铁碳化合物或白口的危险减至最小，尤其是在薄壁铸件的情况下。孕育剂是在浇铸前往铁水中加入的一种材料，它将为石墨提供合适的成核点。最有效的孕育剂是含有少量一种或几种元素（如Ca、Ba、Sr、Zr和/或Ce）的FeSi合金。下面的金相照片和表格示出的是几个加和不加孕育剂的灰铁和球铁的组织和性能的例子。如同从金相照片中可以看出的那样，未进行孕育的铸件（左边的）含有大量硬而脆的铁碳化合物（渗碳体、Fe3C）和很差的石墨组织。进行过孕育的铸件（右边的）则是含有许多无序排列的细小石墨片的均匀组织（灰铁）和在铁素体和珠光体基体中存在大量细小石墨球的组织（球铁）。孕育的重要优点：（1）可以消除组织中通常被称为“白口”的硬而脆的铁碳化物（渗碳体）的形成，促进石墨在共晶凝固过程中的生成。（2）提高切削性能和机械性能，减少因断面尺寸改变引起的变化。（3）增加球铁的石墨球数，从而在整个断面厚度上形成更细更均匀的组织。这样的组织将有利于改善机械性能，减小合金化元素或微量元素在铸铁中的偏析倾向以及获得较好的机加性能。注：铸铁的某些条件，如原铁水的硫含量（灰铁），温度和总的“衰退”时间将会影响对某一专利孕育剂的选择。在选用孕育剂之前，应参考Elkem技术资料第15和16页.有关孕育和专利孕育剂的详细的资料请看Elkem下列小册子：铸铁的孕育Foundrisil孕育剂Surerseed孕育剂铝在铸铁中的作用铝在铸铁熔炼时将起脱氧剂的作用，会同溶解于铁液中的氧反应生成Al2O3。这种氧化物会与SiO2形成硅酸盐相—Al2O3SiO2，或作为一种组份进入含钙硅酸盐相—CaOAl2O3SiO2中。不含钙硅酸盐的孕育作用有限。含钙硅酸盐相可促成最高的成核率（它是怎样起作用的，可在关于钙的一节中找到）。加入小量铝可以提高Fe-C相图中稳定系的熔点。增大稳定和亚稳定凝固之间的温度范围，并可在无任何太大亚稳定凝固危险的情况下允许...
