CFG桩施工工艺VIP免费

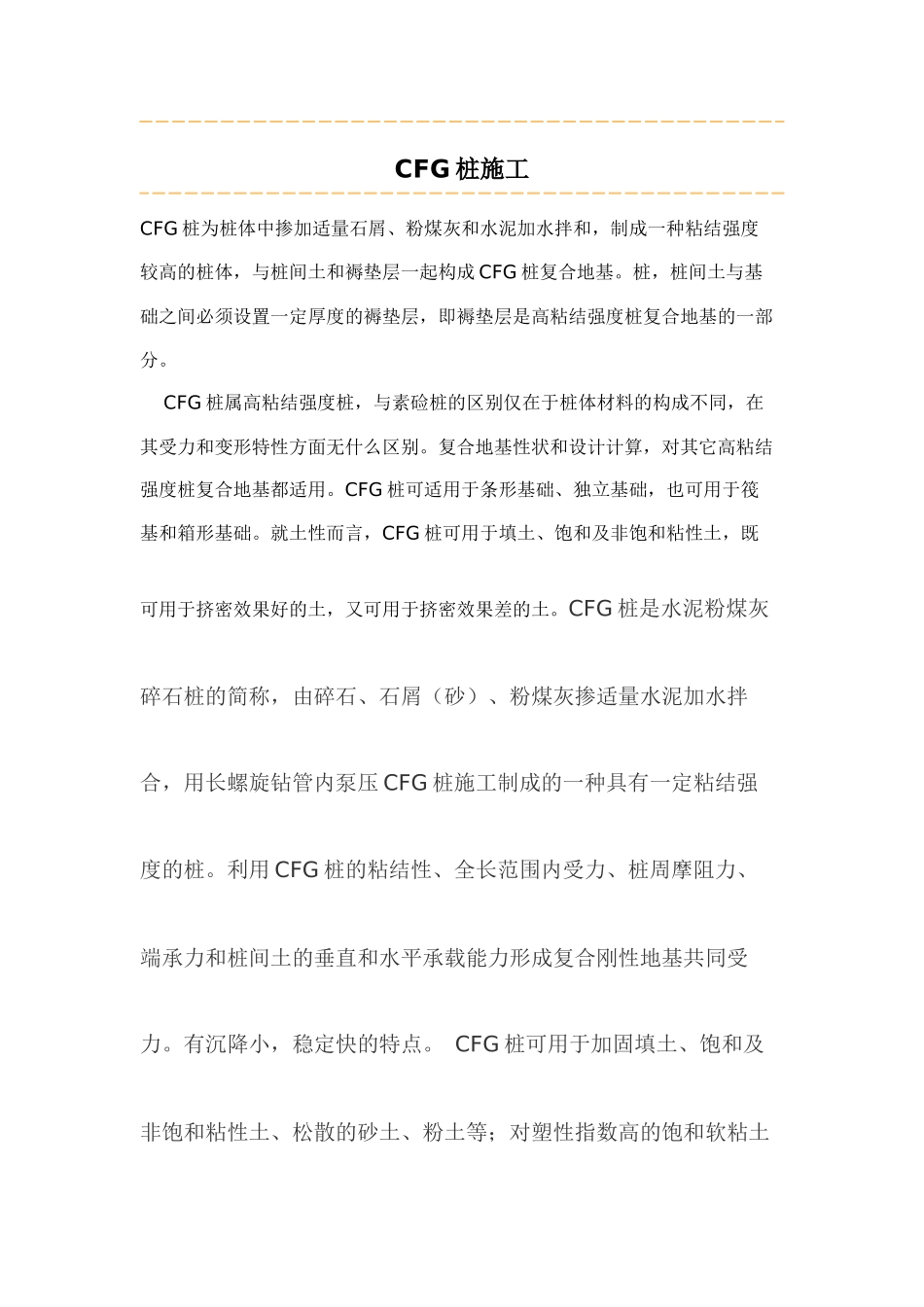

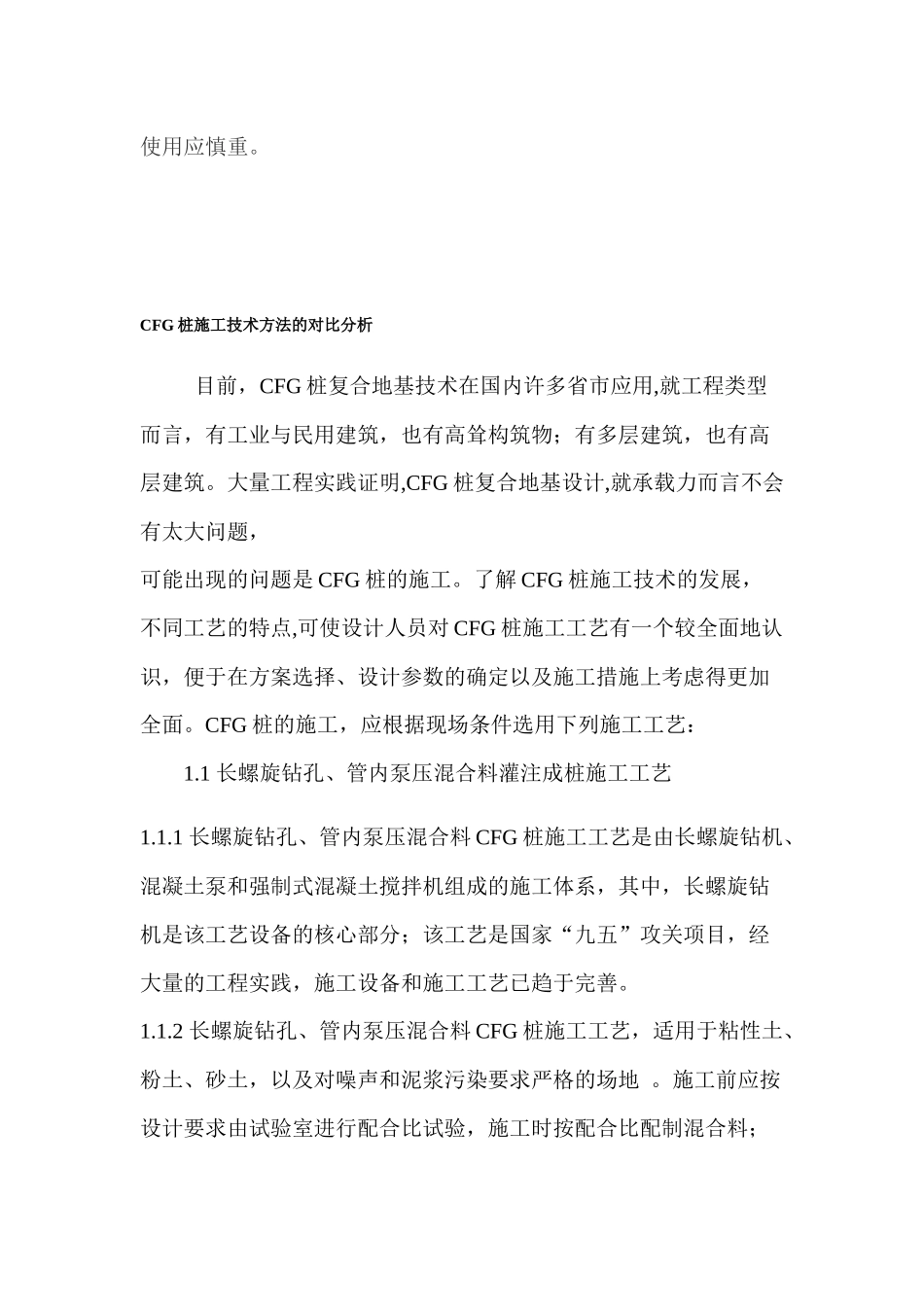

CFG桩施工CFG桩为桩体中掺加适量石屑、粉煤灰和水泥加水拌和，制成一种粘结强度较高的桩体，与桩间土和褥垫层一起构成CFG桩复合地基。桩，桩间土与基础之间必须设置一定厚度的褥垫层，即褥垫层是高粘结强度桩复合地基的一部分。CFG桩属高粘结强度桩，与素硷桩的区别仅在于桩体材料的构成不同，在其受力和变形特性方面无什么区别。复合地基性状和设计计算，对其它高粘结强度桩复合地基都适用。CFG桩可适用于条形基础、独立基础，也可用于筏基和箱形基础。就土性而言，CFG桩可用于填土、饱和及非饱和粘性土，既可用于挤密效果好的土，又可用于挤密效果差的土。CFG桩是水泥粉煤灰碎石桩的简称，由碎石、石屑（砂）、粉煤灰掺适量水泥加水拌合，用长螺旋钻管内泵压CFG桩施工制成的一种具有一定粘结强度的桩。利用CFG桩的粘结性、全长范围内受力、桩周摩阻力、端承力和桩间土的垂直和水平承载能力形成复合刚性地基共同受力。有沉降小，稳定快的特点。CFG桩可用于加固填土、饱和及非饱和粘性土、松散的砂土、粉土等；对塑性指数高的饱和软粘土使用应慎重。CFG桩施工技术方法的对比分析目前，CFG桩复合地基技术在国内许多省市应用,就工程类型而言，有工业与民用建筑，也有高耸构筑物；有多层建筑，也有高层建筑。大量工程实践证明,CFG桩复合地基设计,就承载力而言不会有太大问题，可能出现的问题是CFG桩的施工。了解CFG桩施工技术的发展，不同工艺的特点,可使设计人员对CFG桩施工工艺有一个较全面地认识，便于在方案选择、设计参数的确定以及施工措施上考虑得更加全面。CFG桩的施工，应根据现场条件选用下列施工工艺：1.1长螺旋钻孔、管内泵压混合料灌注成桩施工工艺1.1.1长螺旋钻孔、管内泵压混合料CFG桩施工工艺是由长螺旋钻机、混凝土泵和强制式混凝土搅拌机组成的施工体系，其中，长螺旋钻机是该工艺设备的核心部分；该工艺是国家“九五”攻关项目，经大量的工程实践，施工设备和施工工艺已趋于完善。1.1.2长螺旋钻孔、管内泵压混合料CFG桩施工工艺，适用于粘性土、粉土、砂土，以及对噪声和泥浆污染要求严格的场地。施工前应按设计要求由试验室进行配合比试验，施工时按配合比配制混合料；混合料坍落度宜为160～200mm,施工在钻至设计深度后，应准确掌握提拔钻杆时间，混合料泵送量应与拔管速度相匹配，遇到饱和砂土或粉土层，不得停泵待料。1.1.3长螺旋钻孔、管内泵压混合料CFG桩施工中常见的问题及解决方法：1.1.3.1堵管。它直接影响CFG桩的施工效率，增加工人劳动强度，造成材料浪费。特别是故障排除不畅时，使已搅拌的混合料失水或结硬，增加了再次堵管的几率，给施工带来很多困难。应根据不同的原因及时排除故障，采取合理的措施减少堵管次数。一般情况下有下面几种原因：混合料配合比不合理；混合料搅拌质量有缺陷；设备原因；冬季施工措施不当；施工操作不当等。1.1.3.2窜孔。在饱和粉土、粉细砂层中施工常遇到这个问题，钻杆钻进过程中叶片剪切作用对土体产生扰动；土体受剪切扰动能量的积累，使土体发生液化。工程实践证明，被加固的土层中虽有松散粉土、粉细砂,但没有地下水，施工中没发现有窜孔现象；被加固的土层中有松散粉土、粉细砂，有地下水，但桩距很大，每根桩成桩时间很短，也很少发生窜孔；只有在桩距较小，桩的长度大，成桩时间长，成桩时一次移机施打周围桩数量过多时才发生窜孔。施工中根据不同情况采取相应的措施。1.1.3.3钻头阀门打不开。当钻头构造缺陷、桩端落在透水性好、水头高的砂土或卵石层中时，会出现此问题;可采用改进阀门的结构型式或调整桩长令桩端穿过砂土，进入粘性土层的措施来避免这一情况发生。1.1.3.4桩体上部存气。主要是施工过程中，排气阀不能正常工作所致；为杜绝桩体存气，必须保证排气阀正常工作；施工过程中,要经常检查排气阀是否发生堵塞。若发生堵塞必须及时采取措施加以清洗。1.1.3.5先提钻后泵料。这样操作会出现下列问题：有可能使钻头上的土掉进桩孔，当桩端为饱和的砂卵石层时，提拔30cm易使水迅速填充该空间，泵送混合料后，混合料不足以使水立即全部排走，桩端处的混合料可能存在浆液与骨料分开现象。两种情况均会影响CFG...
