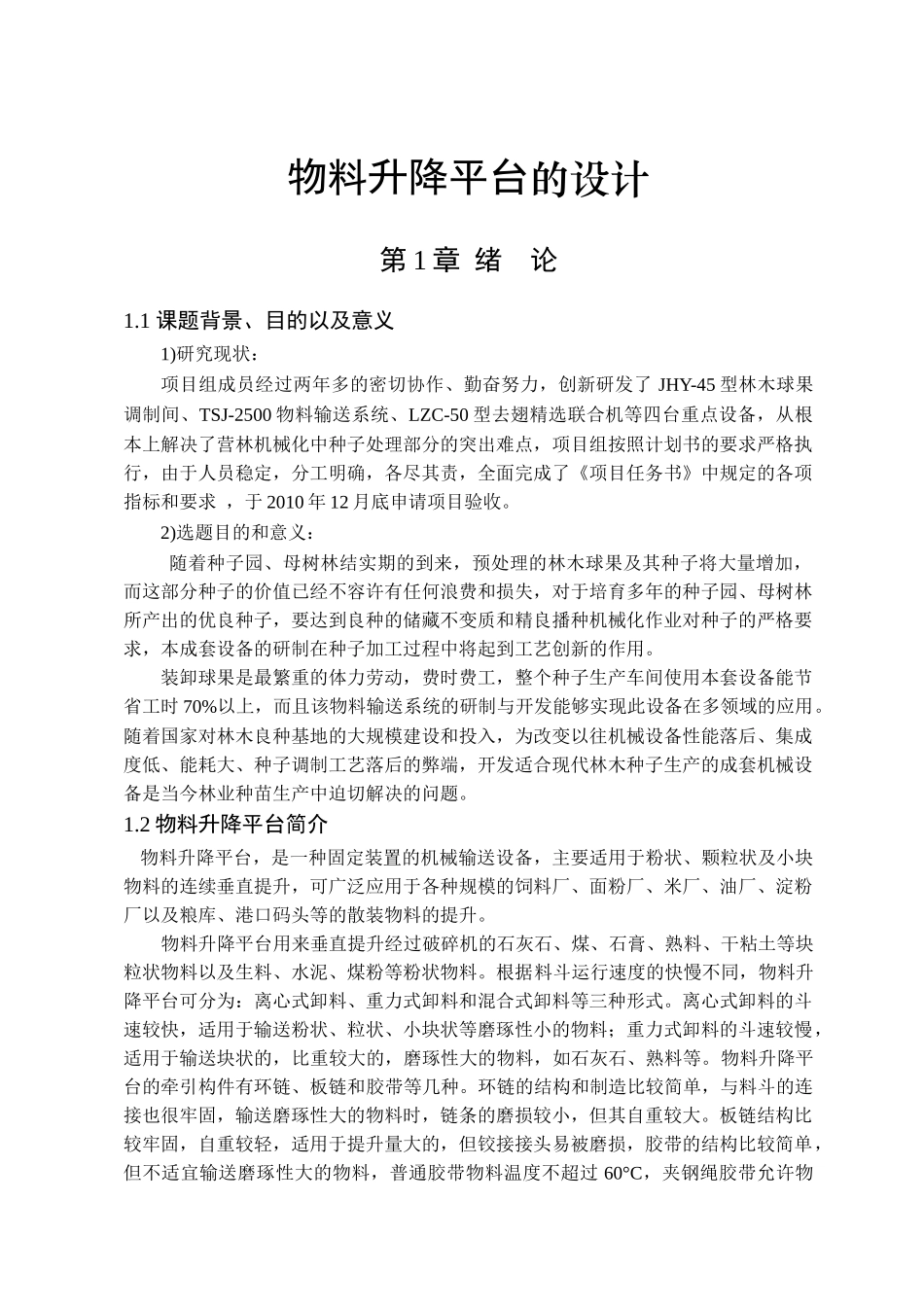

物料升降平台的设计第1章绪论1.1课题背景、目的以及意义1)研究现状：项目组成员经过两年多的密切协作、勤奋努力，创新研发了JHY-45型林木球果调制间、TSJ-2500物料输送系统、LZC-50型去翅精选联合机等四台重点设备，从根本上解决了营林机械化中种子处理部分的突出难点，项目组按照计划书的要求严格执行，由于人员稳定，分工明确，各尽其责，全面完成了《项目任务书》中规定的各项指标和要求，于2010年12月底申请项目验收。2)选题目的和意义：随着种子园、母树林结实期的到来，预处理的林木球果及其种子将大量增加，而这部分种子的价值已经不容许有任何浪费和损失，对于培育多年的种子园、母树林所产出的优良种子，要达到良种的储藏不变质和精良播种机械化作业对种子的严格要求，本成套设备的研制在种子加工过程中将起到工艺创新的作用。装卸球果是最繁重的体力劳动，费时费工，整个种子生产车间使用本套设备能节省工时70%以上，而且该物料输送系统的研制与开发能够实现此设备在多领域的应用。随着国家对林木良种基地的大规模建设和投入，为改变以往机械设备性能落后、集成度低、能耗大、种子调制工艺落后的弊端，开发适合现代林木种子生产的成套机械设备是当今林业种苗生产中迫切解决的问题。1.2物料升降平台简介物料升降平台，是一种固定装置的机械输送设备，主要适用于粉状、颗粒状及小块物料的连续垂直提升，可广泛应用于各种规模的饲料厂、面粉厂、米厂、油厂、淀粉厂以及粮库、港口码头等的散装物料的提升。物料升降平台用来垂直提升经过破碎机的石灰石、煤、石膏、熟料、干粘土等块粒状物料以及生料、水泥、煤粉等粉状物料。根据料斗运行速度的快慢不同，物料升降平台可分为：离心式卸料、重力式卸料和混合式卸料等三种形式。离心式卸料的斗速较快，适用于输送粉状、粒状、小块状等磨琢性小的物料；重力式卸料的斗速较慢，适用于输送块状的，比重较大的，磨琢性大的物料，如石灰石、熟料等。物料升降平台的牵引构件有环链、板链和胶带等几种。环链的结构和制造比较简单，与料斗的连接也很牢固，输送磨琢性大的物料时，链条的磨损较小，但其自重较大。板链结构比较牢固，自重较轻，适用于提升量大的，但铰接接头易被磨损，胶带的结构比较简单，但不适宜输送磨琢性大的物料，普通胶带物料温度不超过60°C，夹钢绳胶带允许物料温度达80°C，耐热胶带允许物料温度达120°C，环链、板链输送物料的温度可达250°C。特点1.驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置，在物料提升时几乎无回料和挖料现象，因此无效功率少。2.提升范围广，这类提升机对物料的种类、特性要求少，不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料。密封性好，环境污染少。3.运行可靠性好，先进的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。提升高度高.提升机运行平稳，因此可达到较高的提升高度。4.使用寿命长，提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落，减少了机械磨损。1.3国内外研究状况和相关领域中已有的研究成果物料升降平台是实现物料垂直输送的主要设备。由于它具有提升物料平稳，占地面积小，提升高度高，密封性良好，可输送粉状物料而不致飞扬等优点，被广泛用于粮油、饲料、酒精等加工企业。随着我国经济的发展，粮油、饲料等行业加工规模的日益扩大，对斗式提升机的要求也越来越高。为进一步提高产品质量，使提升机的设计更合理，性能更可靠，所以提出对提升机改造，并用于农业中。物料升降平台广泛用于垂直输送各种散状物料，国内物料升降平台的设计制造技术是50年代由前苏联引进的，直到80年代几乎没有大的发展。自80年代以后，随着国家改革开放和经济发展的需要，一些大型及重点工程项目从国外引进了一定数量的物料升降平台，从而促进了国内斗提机技术的发展。有关物料升降平台的部颁标准JB3926—85及按此标准设计的TD、TH及TB系列斗提机的相继问世，使我国斗提机技术水平向前迈了一大步，但由于产品设计、原材料、加工工艺和制造水平等方面的...
