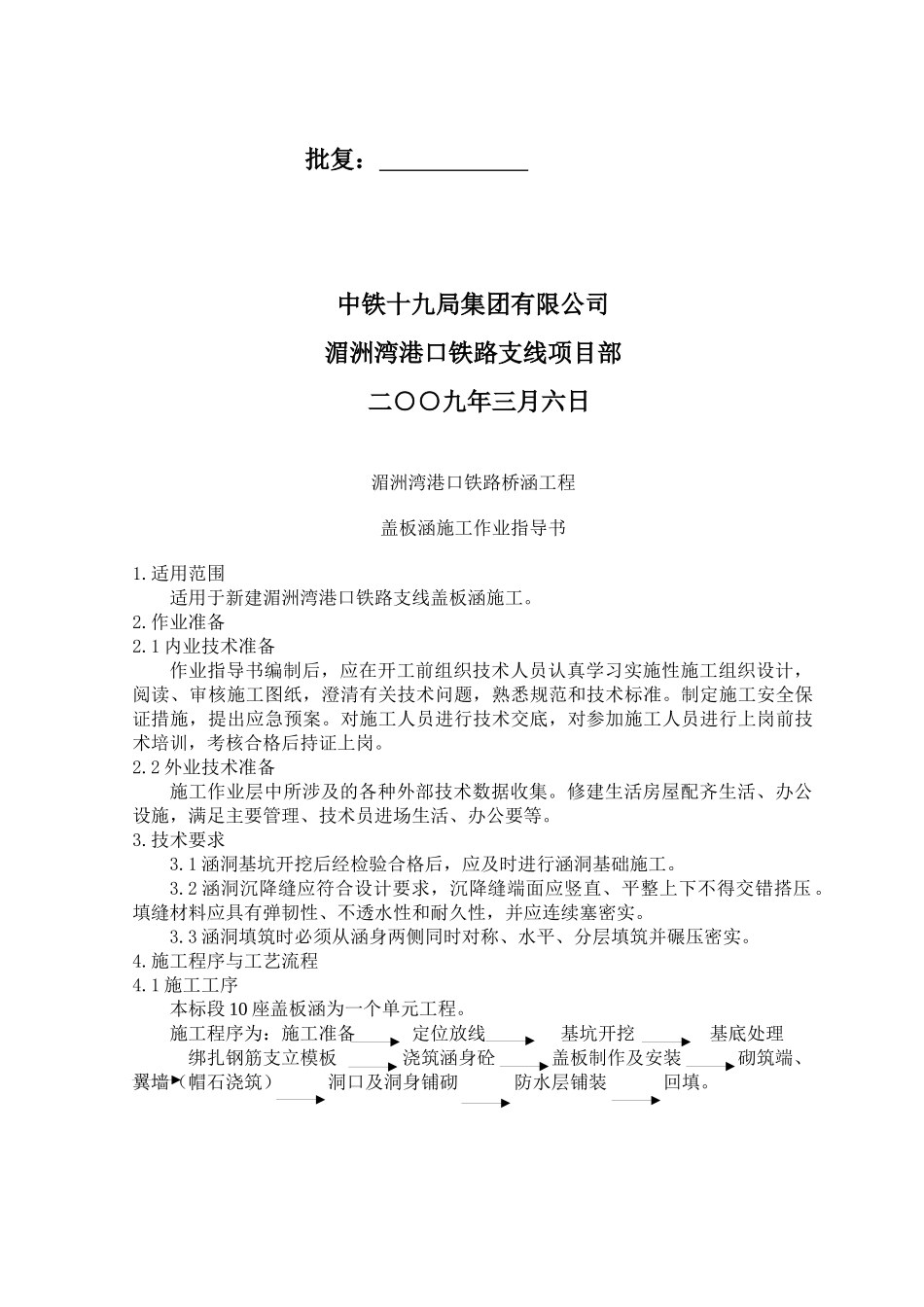

湄洲湾港口铁路支线综合标段盖板涵施工作业指导书编制：审核：批复：中铁十九局集团有限公司湄洲湾港口铁路支线项目部二○○九年三月六日湄洲湾港口铁路桥涵工程盖板涵施工作业指导书1.适用范围适用于新建湄洲湾港口铁路支线盖板涵施工。2.作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋配齐生活、办公设施，满足主要管理、技术员进场生活、办公要等。3.技术要求3.1涵洞基坑开挖后经检验合格后，应及时进行涵洞基础施工。3.2涵洞沉降缝应符合设计要求，沉降缝端面应竖直、平整上下不得交错搭压。填缝材料应具有弹韧性、不透水性和耐久性，并应连续塞密实。3.3涵洞填筑时必须从涵身两侧同时对称、水平、分层填筑并碾压密实。4.施工程序与工艺流程4.1施工工序本标段10座盖板涵为一个单元工程。施工程序为：施工准备定位放线基坑开挖基底处理绑扎钢筋支立模板浇筑涵身砼盖板制作及安装砌筑端、翼墙（帽石浇筑）洞口及洞身铺砌防水层铺装回填。4.2工艺流程帽石浇筑盖板制作及安装砌筑端、翼墙盖板模板加工基坑回填防水层（铺）装监理检验签证涵洞及洞口铺砌绑扎钢筋、支立基础模板浇筑基础砼绑扎钢筋、支立涵身模板浇筑涵身砼施工准备监理检验签证定位放线基坑开挖基底处理5.施工要求5.1施工准备5.1.1施工前期准备严格按照现场施工要求调遣施工班组和机械设备、材料进场，积极做好工程开工前各项准备工作，同时对该涵洞的工程情况、水文地质、地形特点、地方资源、人力资源、工业加工能力、通讯设施、交通运输、水源电源、环境保护、水土保持、文物保护、征地拆迁、临时用地、临时用房、地材生产供应、外来材料采购供应等情况进行更进一步的详细调查，为编制盖板涵的施工方案提供基础资料。5.1.2施工技术准备A、施工测量工区测量班按复测后的线路中线控制桩、水准点进行定位放线，对涵洞工程布设呈十字交叉形的涵身测控网、水准网。测量时运用全站仪放桩位，辅以钢尺复核。B、工地试验室本段涵洞试验工作由项目部中心试验室承担，中心试验室进行原材料试验和砼配合比的选定、各种试件的检测等常规试验工作。C、核对设计文件接到设计文件后，结合设计技术交底，项目总工程师组织工区技术人员全面熟悉核对设计文件，充分了解设计意图，核对地形地貌、工程地质和水文地质，编写会审记录。如现场与设计不符，及时与设计单位联系，同时抄报监理工程师与发包人。D、编制施工操作细则根据设计文件中的工程数量、工程特点、施工工期、环保要求以及施工调查收集的有关资料，组织工区技术人员对关键工序编制作业指导书、工程质量保证措施，并以确保工程质量，不断提高施工工艺水平。E、技术交底由项目总工程师组织工区技术骨干编制关键工序作业指导书、工程质量保证措施等技术文件。工区技术人员应对施工中的每道工序下达详细的技术交底书，技术交底内容包括相应的安全技术交底。F、岗前培训针对本段涵洞的特点，组织技术人员和相关专家对管理人员、技术工人、安全员等进行培训，培训内容包括：技术标准和施工技术指南、技能培训、工程质量、职业道德，以及国家、行业、地方现行的有关工程质量、施工安全、环境保护等法律法规。5.1.3征地拆迁征地拆迁工作已基本完成，为工程的顺利开工做好了准备。5.1.5机械设备准备遵循先进性和技术性能相匹配、确保选用设备可靠性的原则，进行机械设备配套。针对工程特点，按多作业面并行施工，配备的机具设备及运输车辆保证按时进场，足量到位，对机械及早调试、彻底检修，保证上场机具性能完好。同时，抓好材料的组织与管理，进行必要的物资储备,确保机具设备的高效率运转。5.1.6施工材料准备所需主要材料均由招标方式择优选定供货厂家，签定供货合同。根据物资管理办法，所有进场材料均由试验室取样试验合格，把好进货和验收质量关，收货时对材料进...
