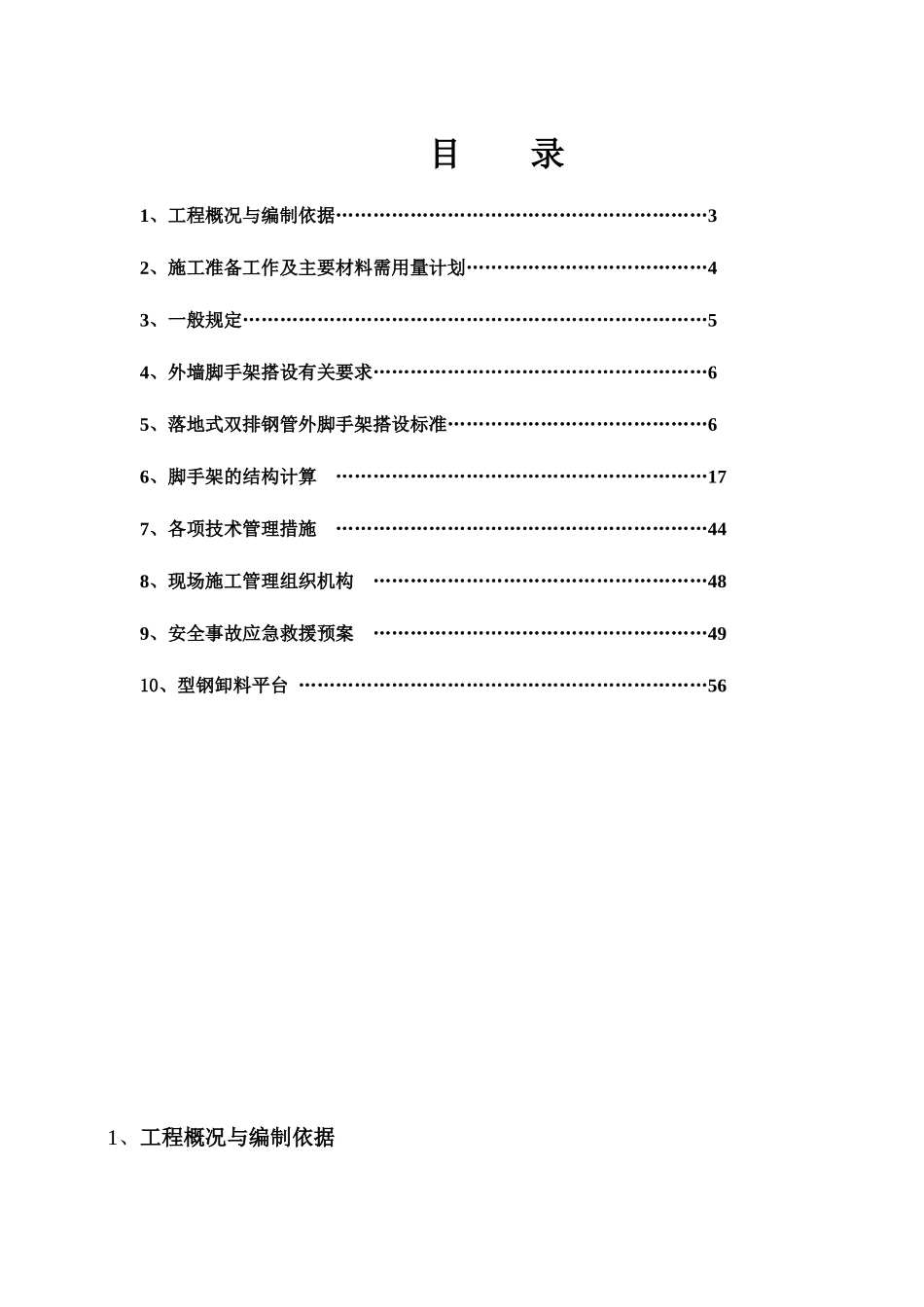

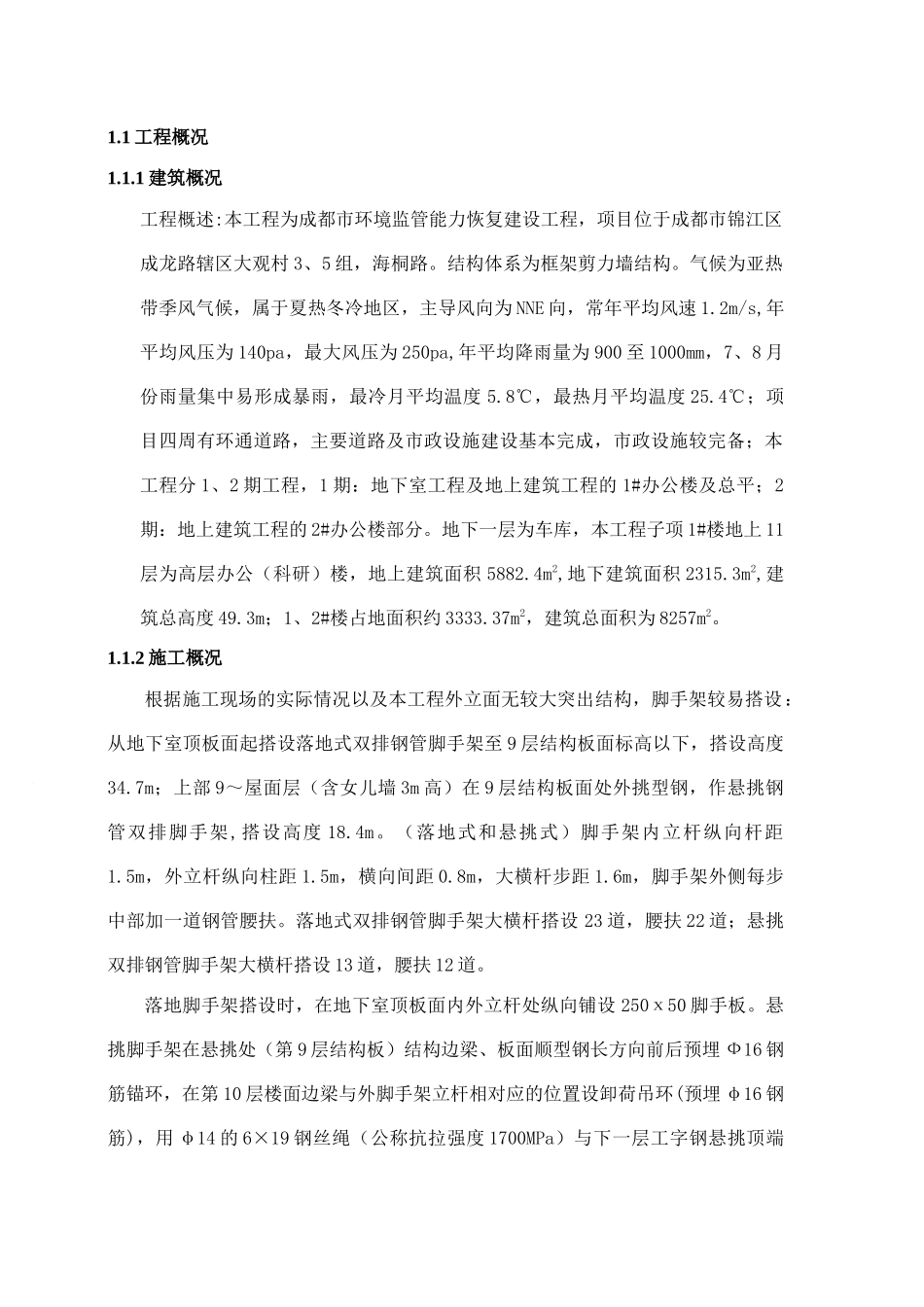

成都建筑工程集团总公司成都市环境监管能力恢复建设工程外脚手架施工方案编制单位：成都建筑工程集团总公司成都市环境监管能力恢复建设工程项目部编制日期：2011年3月17日目录1、工程概况与编制依据……………………………………………………32、施工准备工作及主要材料需用量计划…………………………………43、一般规定…………………………………………………………………54、外墙脚手架搭设有关要求………………………………………………65、落地式双排钢管外脚手架搭设标准……………………………………66、脚手架的结构计算……………………………………………………177、各项技术管理措施……………………………………………………448、现场施工管理组织机构………………………………………………489、安全事故应急救援预案………………………………………………4910、型钢卸料平台…………………………………………………………561、工程概况与编制依据1.1工程概况1.1.1建筑概况工程概述:本工程为成都市环境监管能力恢复建设工程，项目位于成都市锦江区成龙路辖区大观村3、5组，海桐路。结构体系为框架剪力墙结构。气候为亚热带季风气候，属于夏热冬冷地区，主导风向为NNE向，常年平均风速1.2m/s,年平均风压为140pa，最大风压为250pa,年平均降雨量为900至1000mm，7、8月份雨量集中易形成暴雨，最冷月平均温度5.8℃，最热月平均温度25.4℃；项目四周有环通道路，主要道路及市政设施建设基本完成，市政设施较完备；本工程分1、2期工程，1期：地下室工程及地上建筑工程的1#办公楼及总平；2期：地上建筑工程的2#办公楼部分。地下一层为车库，本工程子项1#楼地上11层为高层办公（科研）楼，地上建筑面积5882.4m2,地下建筑面积2315.3m2,建筑总高度49.3m；1、2#楼占地面积约3333.37m2，建筑总面积为8257m2。1.1.2施工概况根据施工现场的实际情况以及本工程外立面无较大突出结构，脚手架较易搭设：从地下室顶板面起搭设落地式双排钢管脚手架至9层结构板面标高以下，搭设高度34.7m；上部9～屋面层（含女儿墙3m高）在9层结构板面处外挑型钢，作悬挑钢管双排脚手架,搭设高度18.4m。（落地式和悬挑式）脚手架内立杆纵向杆距1.5m，外立杆纵向柱距1.5m，横向间距0.8m，大横杆步距1.6m，脚手架外侧每步中部加一道钢管腰扶。落地式双排钢管脚手架大横杆搭设23道，腰扶22道；悬挑双排钢管脚手架大横杆搭设13道，腰扶12道。落地脚手架搭设时，在地下室顶板面内外立杆处纵向铺设250х50脚手板。悬挑脚手架在悬挑处（第9层结构板）结构边梁、板面顺型钢长方向前后预埋Ф16钢筋锚环，在第10层楼面边梁与外脚手架立杆相对应的位置设卸荷吊环(预埋φ16钢筋)，用φ14的6×19钢丝绳（公称抗拉强度1700MPa）与下一层工字钢悬挑顶端拉接，在外立杆下部（型钢底部）用Ф25钢筋满焊于型钢端头下部，通过拉杆(钢丝绳)将脚手架的部分荷载传递给建筑物，脚手架以拉吊方式卸荷，卸荷装置每一根工字钢设置一组，楼面共设1道卸荷装置，保证脚手架的安全使用。当第7层模板拆除后，用木工板将悬挑脚手架外立杆与结构混凝土间的空隙封闭，临空面设0.18m高的踢脚板，保证不下掉物料。脚手架每步内外大横杆中间纵向铺设1根钢管，钢管面再横向铺设脚手竹笆（串）片，竹笆（串）片四角用铁丝扎牢。脚手架整个外立面采用不小于2000目的封闭式安全立网封闭防护（经国家有关部门认证产品），脚手架与结构体之间的空隙，每一操作层采用安全平网封闭。1.2编制依据与参考书籍1.2.1《建筑施工安全检查标准》(JGJ59--99)1.2.2《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2001)1.2.3《建筑结构荷载规范》(GB50009-2001)、1.2.4《四川省建设工程文明施工若干规定》；1.2.5《建筑施工高处作业安全技术规范》；1.2.6《施工现场临时用电安全技术规范》(JGJ46--2005)；1.2.7《钢结构设计规范》(GB50017-2003)1.2.8设计图纸及有关文件规范；2、施工准备工作及主要材料需用量计划2.1技术准备工作为了保证该工程外脚手架的搭设及拆除方法切实可行，贯彻“安全、适用、可行、经济”的原则，必须做好各种材料机械加工的技术资料准...
