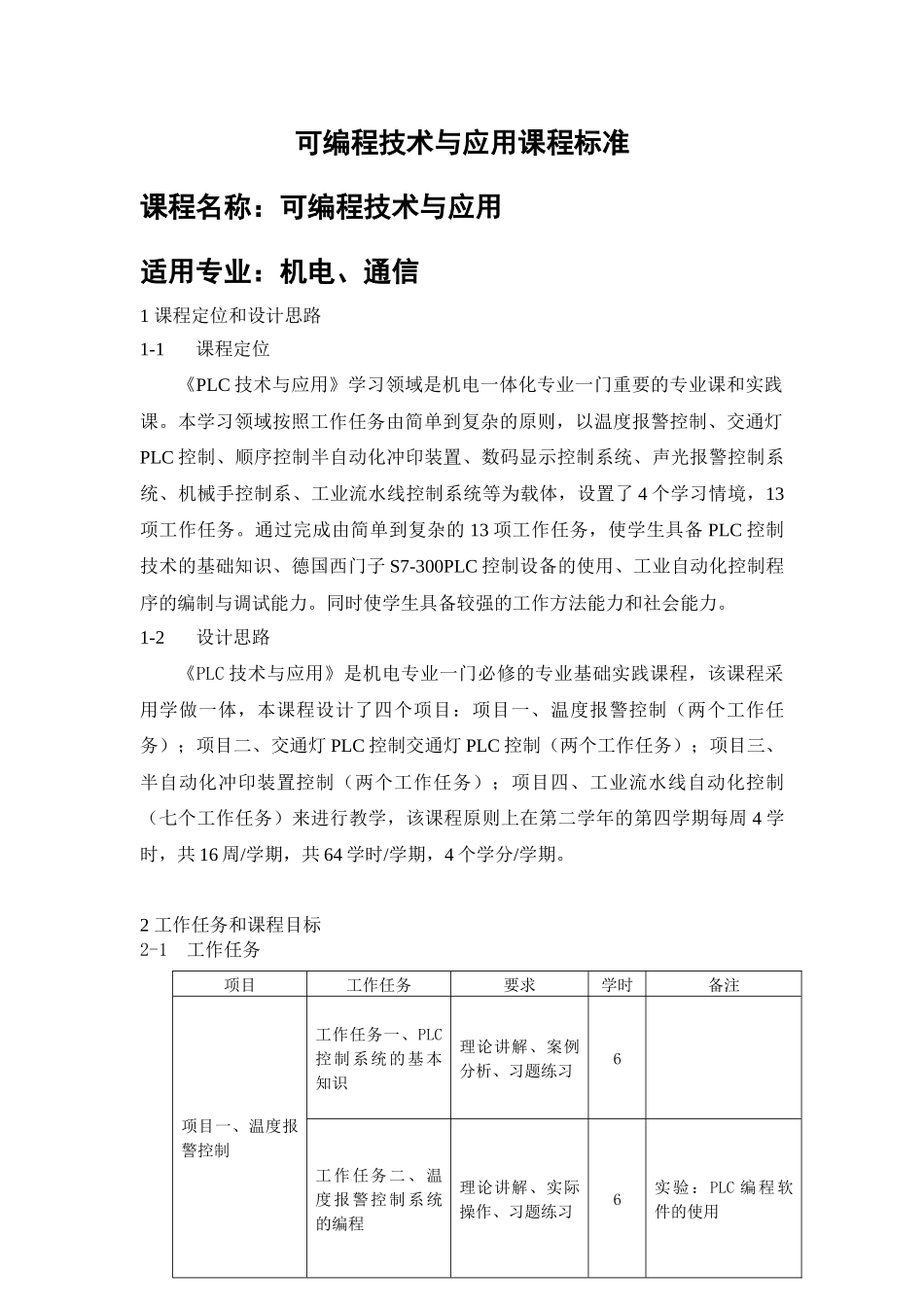

可编程技术与应用课程标准课程名称：可编程技术与应用适用专业：机电、通信1课程定位和设计思路1-1课程定位《PLC技术与应用》学习领域是机电一体化专业一门重要的专业课和实践课。本学习领域按照工作任务由简单到复杂的原则，以温度报警控制、交通灯PLC控制、顺序控制半自动化冲印装置、数码显示控制系统、声光报警控制系统、机械手控制系、工业流水线控制系统等为载体，设置了4个学习情境，13项工作任务。通过完成由简单到复杂的13项工作任务，使学生具备PLC控制技术的基础知识、德国西门子S7-300PLC控制设备的使用、工业自动化控制程序的编制与调试能力。同时使学生具备较强的工作方法能力和社会能力。1-2设计思路《PLC技术与应用》是机电专业一门必修的专业基础实践课程，该课程采用学做一体，本课程设计了四个项目：项目一、温度报警控制（两个工作任务）；项目二、交通灯PLC控制交通灯PLC控制（两个工作任务）；项目三、半自动化冲印装置控制（两个工作任务）；项目四、工业流水线自动化控制（七个工作任务）来进行教学，该课程原则上在第二学年的第四学期每周4学时，共16周/学期，共64学时/学期，4个学分/学期。2工作任务和课程目标2-1工作任务项目工作任务要求学时备注项目一、温度报警控制工作任务一、PLC控制系统的基本知识理论讲解、案例分析、习题练习6工作任务二、温度报警控制系统的编程理论讲解、实际操作、习题练习6实验：PLC编程软件的使用项目二、交通灯PLC控制工作任务一、白天交通灯控制系统的编程理论讲解、实际操作、习题练习6实验：计时器等工作任务二、夜间交通灯控制系统的编程理论讲解、实际操作、习题练习6实验：交通灯控制项目三、半自动化冲印装置控制工作任务一、普通半自动化冲印装置控制系统编程理论讲解、实际操作、习题练习6实验：半自动化冲印装置控制工作任务二、顺序控制半自动化冲印装置控制系统编程理论讲解、实际操作、习题练习6实验：顺序控制项目四、工业流水线自动化控制工作任务一、数码显示控制系统编程实际操作4实验：数码显示控制工作任务二、声光报警控制系统编程实际操作4实验：声光报警控制工作任务三、进料控制系统编程实际操作4实验：进料控制工作任务四、检测控制系统编程实际操作4实验：检测控制工作任务五、加工控制系统编程实际操作4实验：加工控制工作任务六、机械手控制系统编程实际操作4实验：机械手控制工作任务七、自动分拣控制系统编程实际操作4实验：自动分拣控制合计（学时数）642-2课程目标经过64学时的教学，让学生在知识目标，能力目标，和思想教育目标达到相应的要求，并为今后在工业自动化控制工作中打下基础。1．知识目标：（1）掌握PLC技术的基础知识；（2）熟练掌握PLC编程软件的使用方法；（3）熟悉PLC控制器的基本结构及安装；（4）了解PLC的基本工作原理；（5）熟练掌握PLC的三种编辑方法，特别是图形编辑；（6）掌握PLC的编程语言；（7）掌握常用控制程序的编制及调试；（8）了解PLC技术的发展方向。2．能力目标：（1）具有基本硬件模块的识别、检测和选用方法的能力。（2）能读懂常用的控制程序；（3）能按要求设计简单的控制程序；（4）具有对一般控制程序进行分析和调试的能力；（5）具有查阅手册、技术参数、产品说明书、产品目录等资料的能力；3．思想教育目标：（1）学会一定的沟通、交际、组织、团队合作的社会能力；（2）具有一定的自学、创新、可持续发展的能力；（3）具有一定的解决问题、分析问题的能力；（4）具有良好的职业道德和高度的职业责任感。3课程内容和要求项目一、温度报警控制工作任务一、PLC控制系统的基本知识（一）目的1.掌握PLC技术的基本知识。2.为下面的学习打好基础。（二）内容1.PLC技术的基本概念；2.PLC的硬件结构、工作原理及工业自动化控制的基本过程；3.S7-300编程软件。（三）实验室名称PLC实验室工作任务二、温度报警控制系统的编程（一）目的掌握功能图编辑方法。（二）内容1.功能图编辑；2.西门子S7编程软件的使用。（三）主要仪器设备及其配套数西门子S7-300控制器及编程器共16套（四）实验室名称PLC实验室项目二、交通灯PLC控制工作任务一、白天交通灯控制...
