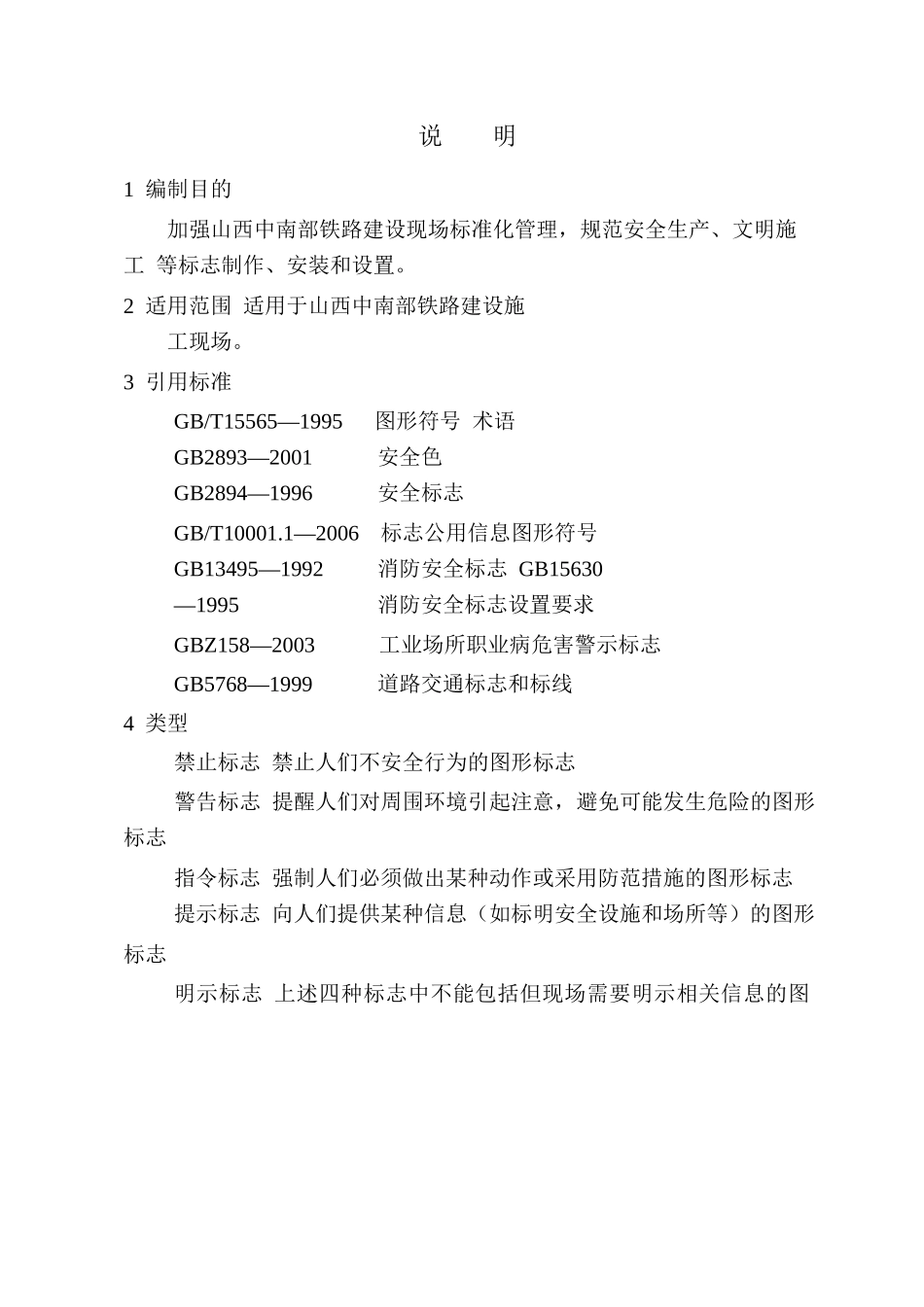

附件2山西中南部铁路通道现场安全文明标识二〇一〇年二月二十三日说明1编制目的加强山西中南部铁路建设现场标准化管理，规范安全生产、文明施工等标志制作、安装和设置。2适用范围适用于山西中南部铁路建设施工现场。3引用标准GB/T15565—1995图形符号术语GB2893—2001安全色GB2894—1996安全标志GB/T10001.1—2006标志公用信息图形符号GB13495—1992消防安全标志GB15630—1995消防安全标志设置要求GBZ158—2003工业场所职业病危害警示标志GB5768—1999道路交通标志和标线4类型禁止标志禁止人们不安全行为的图形标志警告标志提醒人们对周围环境引起注意，避免可能发生危险的图形标志指令标志强制人们必须做出某种动作或采用防范措施的图形标志提示标志向人们提供某种信息（如标明安全设施和场所等）的图形标志明示标志上述四种标志中不能包括但现场需要明示相关信息的图形标志5材料标志应采用坚固耐用的材料制作。可根据具体情况选用铝合金板、薄钢板、合成树脂类板材等材料，有触电危险的场所需要使用绝缘材料。材料表面应无毛刺、孔洞等影响使用的疵病。边缘和边角应适当倒棱，呈圆滑状，带有毛边处应打磨光滑。6形状与尺寸标志牌形状分为矩形和圆形矩形标志牌尺寸（长×宽）一般为300mm×400mm、400mm×300mm、600mm×800mm、800mm×600mm、1500mm×1000mm、1500mm×2000mm、2000mm×1500mm、2500mm×2000mm,圆形标志牌直径一般为300mm和500mm。特殊情况下可根据现场实际确定尺寸，但不得影响明示效果。7颜色与字体禁止标志、警告标志、指令标志、提示标志参照《安全色》（GB2893—2001）的基本规定执行，明示标志颜色参照《安全色》（GB2893—2001）并结合铁路工程施工特点确定。标志中的字体均采用黑体。8构造和安装标志一般采用底板、支撑件、基础组成，各组成部分应连接可靠。支撑件应具有一定的强度和刚度，并考虑美观要求，可选用槽钢、角钢、工字钢、管钢等材料。标志应安装稳固，满足抗风、抗拔、抗撞击等要求。不需要使用支撑件的标志，可直接悬挂、粘贴于附着物。9设置位置标志的设置应合理、醒目，应能使观察者引起注意、迅速判断、有必要的反应时间或操作距离。设置的安全文明标志，应使大多数观察者的观察角接近90°。标志不应设置在门、窗、架等可移动的物体上，标志前不得放置妨碍认读的障碍物。当采用悬挂方式安装时，在防护栏上的悬挂高度为800mm；当采用粘贴方式时，应粘贴在表面平整的硬质底板或墙面上，粘贴高度为1600mm；当采用竖立方式安装时，支撑件要牢固可靠，标志距离地面高度为800mm；当不能满足上述要求时，可根据现场情况确定。10检查与维修应经常检查标志的状态，保持清洁醒目、完整无损。如发现有破损、变形、褪色等不符合要求时，应及时修正或更换。11其他便桥、便道的相关标志视施工现场实际情况，按《道路交通标志和标线》（GB5768—1999）的规定执行。既有线施工中使用的安全标志应按《铁路技术管理规程》的规定执行。标志的其他制作、安装和设置要求应符合国家和铁道部有关强制性标准的规定。本图册中所标的尺寸单位均为毫米。1禁止标志编号图形制作要求安装要求设置范围和部位铁禁1尺寸：300×400详见附录A1悬挂或粘贴，详见说明。具有明火设备或高温的场所，如各种焊接、切割等场所。铁禁2尺寸：300×400详见附录A1悬挂或粘贴，详见说明。用电设备和线路检修时，相应开关处。铁禁3尺寸：300×400详见附录A1悬挂或粘贴，详见说明。不允许攀爬的危险地点，如有危险的建筑、构筑物、设备处。铁禁4尺寸：300×400详见附录A1悬挂或粘贴，详见说明。抛物易伤人的地点，如高处作业现场，深沟等。编号图形制作要求安装要求设置范围和部位铁禁5尺寸：300×400详见附录A1悬挂或粘贴，详见说明。易造成事故，或对人员有伤害的场所，如高压设备室、配电房等入口处。铁禁6尺寸：300×400详见附录A1悬挂或粘贴，详见说明。对人员具有直接危害的场所，如危险路口、吊装作业区等。铁禁7尺寸：300×400详见附录A1悬挂或粘贴，详见说明。有乙类火灾危险物的场所，如氧气或乙炔存放区等。铁禁8尺寸：300×400详见附录A1悬挂或粘贴，详见说明。应急通道、安全...
