轨道基础控制网(CPⅢ)测量施工工艺VIP免费

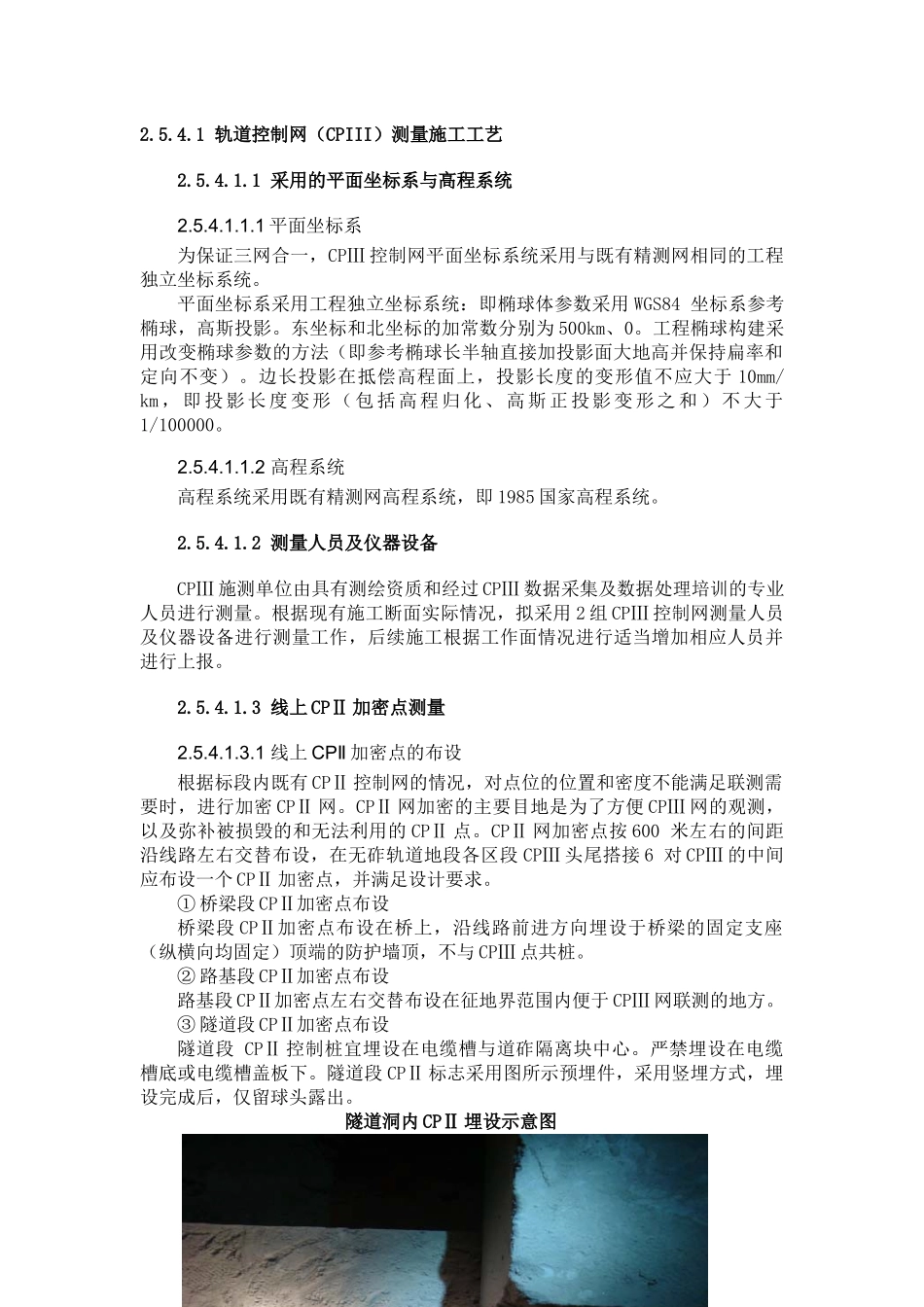

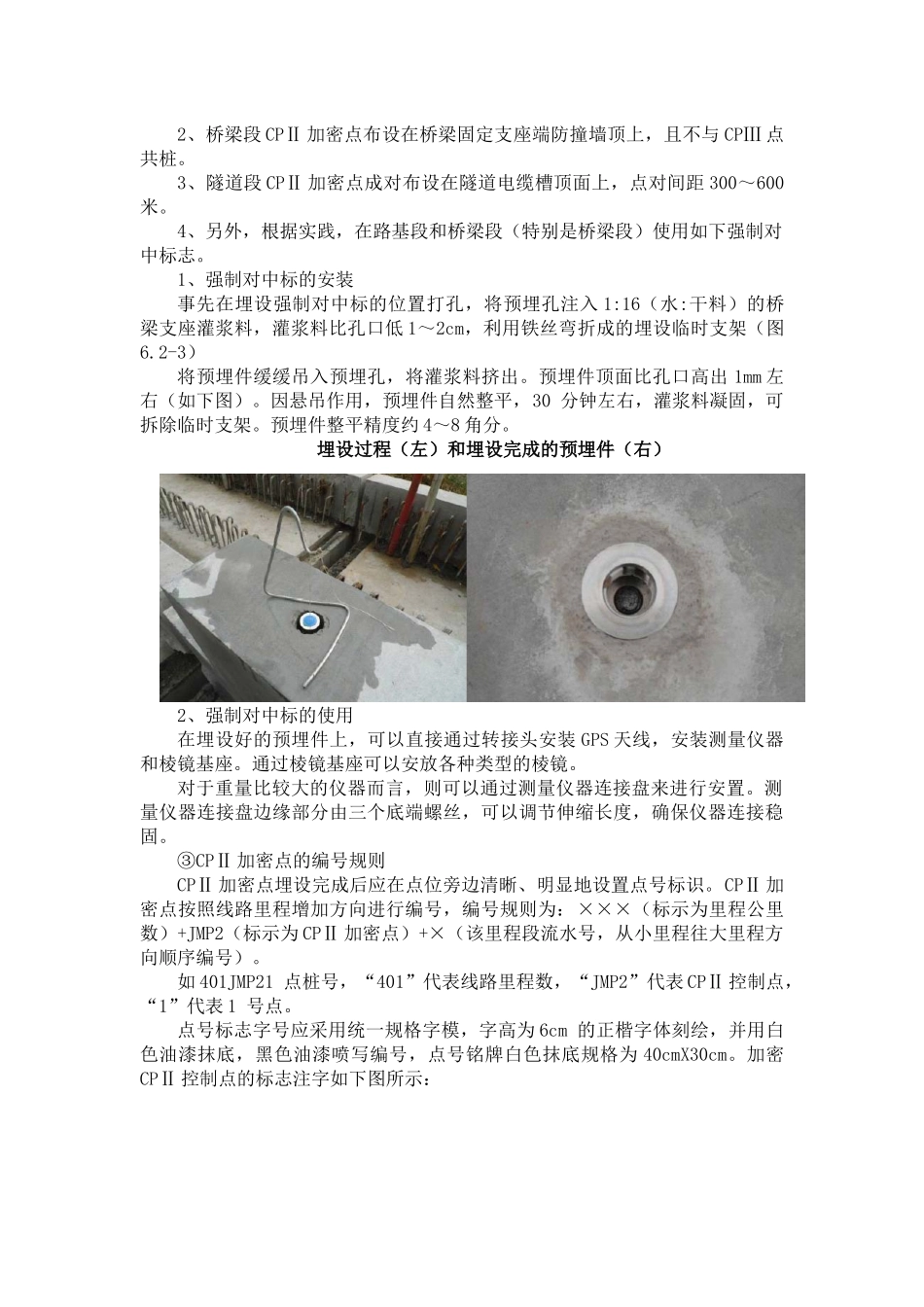

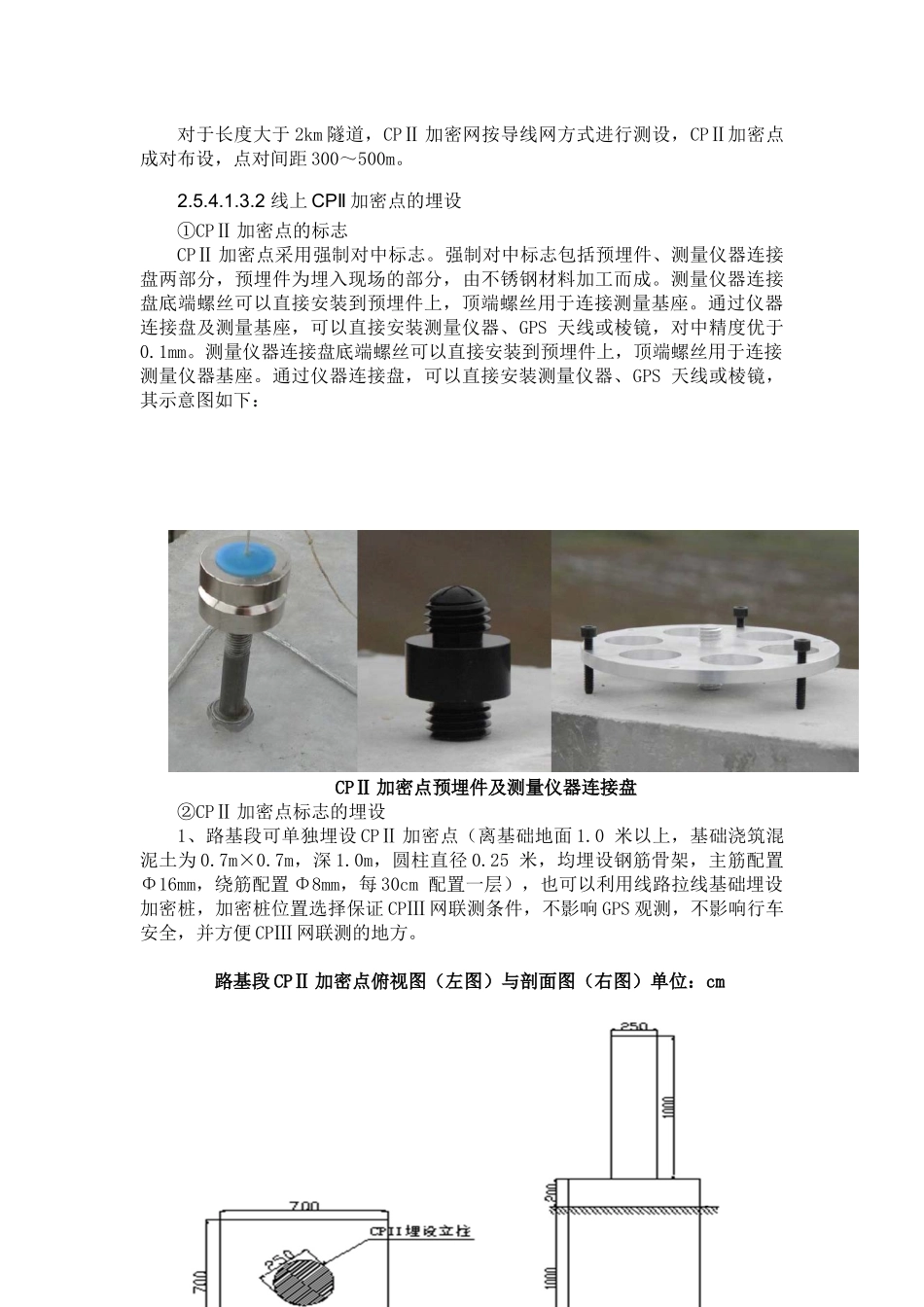

2.5.4.1轨道控制网（CPIII）测量施工工艺2.5.4.1.1采用的平面坐标系与高程系统2.5.4.1.1.1平面坐标系为保证三网合一，CPⅢ控制网平面坐标系统采用与既有精测网相同的工程独立坐标系统。平面坐标系采用工程独立坐标系统：即椭球体参数采用WGS84坐标系参考椭球，高斯投影。东坐标和北坐标的加常数分别为500km、0。工程椭球构建采用改变椭球参数的方法（即参考椭球长半轴直接加投影面大地高并保持扁率和定向不变）。边长投影在抵偿高程面上，投影长度的变形值不应大于10mm/km，即投影长度变形（包括高程归化、高斯正投影变形之和）不大于1/100000。2.5.4.1.1.2高程系统高程系统采用既有精测网高程系统，即1985国家高程系统。2.5.4.1.2测量人员及仪器设备CPⅢ施测单位由具有测绘资质和经过CPⅢ数据采集及数据处理培训的专业人员进行测量。根据现有施工断面实际情况，拟采用2组CPⅢ控制网测量人员及仪器设备进行测量工作，后续施工根据工作面情况进行适当增加相应人员并进行上报。2.5.4.1.3线上CPⅡ加密点测量2.5.4.1.3.1线上CPⅡ加密点的布设根据标段内既有CPⅡ控制网的情况，对点位的位置和密度不能满足联测需要时，进行加密CPⅡ网。CPⅡ网加密的主要目地是为了方便CPⅢ网的观测，以及弥补被损毁的和无法利用的CPⅡ点。CPⅡ网加密点按600米左右的间距沿线路左右交替布设，在无砟轨道地段各区段CPⅢ头尾搭接6对CPⅢ的中间应布设一个CPⅡ加密点，并满足设计要求。①桥梁段CPⅡ加密点布设桥梁段CPⅡ加密点布设在桥上，沿线路前进方向埋设于桥梁的固定支座（纵横向均固定）顶端的防护墙顶，不与CPⅢ点共桩。②路基段CPⅡ加密点布设路基段CPⅡ加密点左右交替布设在征地界范围内便于CPⅢ网联测的地方。③隧道段CPⅡ加密点布设隧道段CPⅡ控制桩宜埋设在电缆槽与道砟隔离块中心。严禁埋设在电缆槽底或电缆槽盖板下。隧道段CPⅡ标志采用图所示预埋件，采用竖埋方式，埋设完成后，仅留球头露出。隧道洞内CPⅡ埋设示意图对于长度大于2km隧道，CPⅡ加密网按导线网方式进行测设，CPⅡ加密点成对布设，点对间距300～500m。2.5.4.1.3.2线上CPⅡ加密点的埋设①CPⅡ加密点的标志CPⅡ加密点采用强制对中标志。强制对中标志包括预埋件、测量仪器连接盘两部分，预埋件为埋入现场的部分，由不锈钢材料加工而成。测量仪器连接盘底端螺丝可以直接安装到预埋件上，顶端螺丝用于连接测量基座。通过仪器连接盘及测量基座，可以直接安装测量仪器、GPS天线或棱镜，对中精度优于0.1mm。测量仪器连接盘底端螺丝可以直接安装到预埋件上，顶端螺丝用于连接测量仪器基座。通过仪器连接盘，可以直接安装测量仪器、GPS天线或棱镜，其示意图如下：CPⅡ加密点预埋件及测量仪器连接盘②CPⅡ加密点标志的埋设1、路基段可单独埋设CPⅡ加密点（离基础地面1.0米以上，基础浇筑混泥土为0.7m×0.7m，深1.0m，圆柱直径0.25米，均埋设钢筋骨架，主筋配置Φ16mm，绕筋配置Φ8mm，每30cm配置一层），也可以利用线路拉线基础埋设加密桩，加密桩位置选择保证CPⅢ网联测条件，不影响GPS观测，不影响行车安全，并方便CPⅢ网联测的地方。路基段CPⅡ加密点俯视图（左图）与剖面图（右图）单位：cm2、桥梁段CPⅡ加密点布设在桥梁固定支座端防撞墙顶上，且不与CPⅢ点共桩。3、隧道段CPⅡ加密点成对布设在隧道电缆槽顶面上，点对间距300～600米。4、另外，根据实践，在路基段和桥梁段（特别是桥梁段）使用如下强制对中标志。1、强制对中标的安装事先在埋设强制对中标的位置打孔，将预埋孔注入1:16（水:干料）的桥梁支座灌浆料，灌浆料比孔口低1～2cm，利用铁丝弯折成的埋设临时支架（图6.2-3）将预埋件缓缓吊入预埋孔，将灌浆料挤出。预埋件顶面比孔口高出1mm左右（如下图）。因悬吊作用，预埋件自然整平，30分钟左右，灌浆料凝固，可拆除临时支架。预埋件整平精度约4～8角分。埋设过程（左）和埋设完成的预埋件（右）2、强制对中标的使用在埋设好的预埋件上，可以直接通过转接头安装GPS天线，安装测量仪器和棱镜基座。通过棱镜基座可以安放各种类型的棱镜。对于重量比较大的仪器而言，则可以通过测量仪器连接盘来进行安置。测量仪器连接盘边缘部...
