抗滑桩施工工艺VIP免费

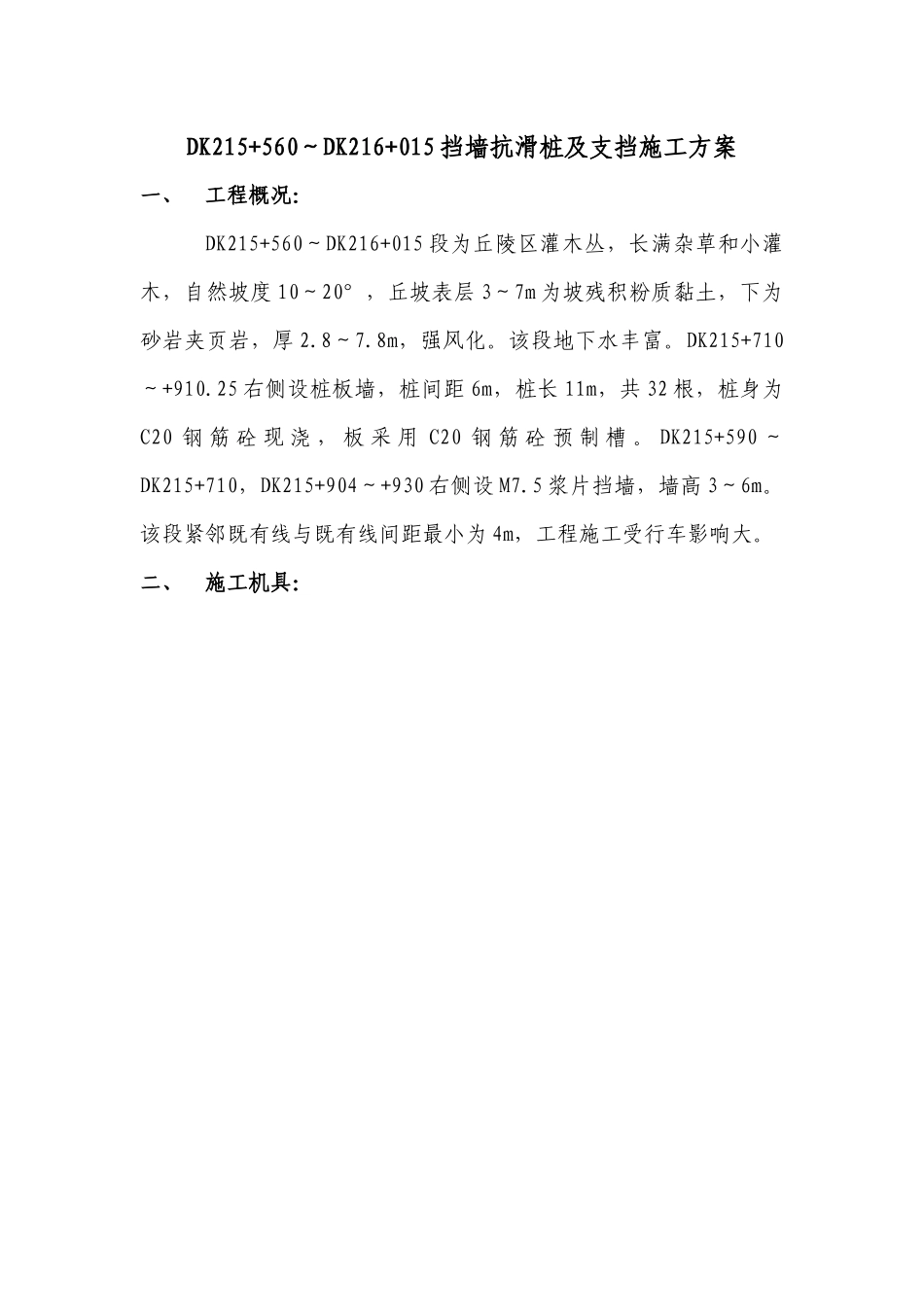

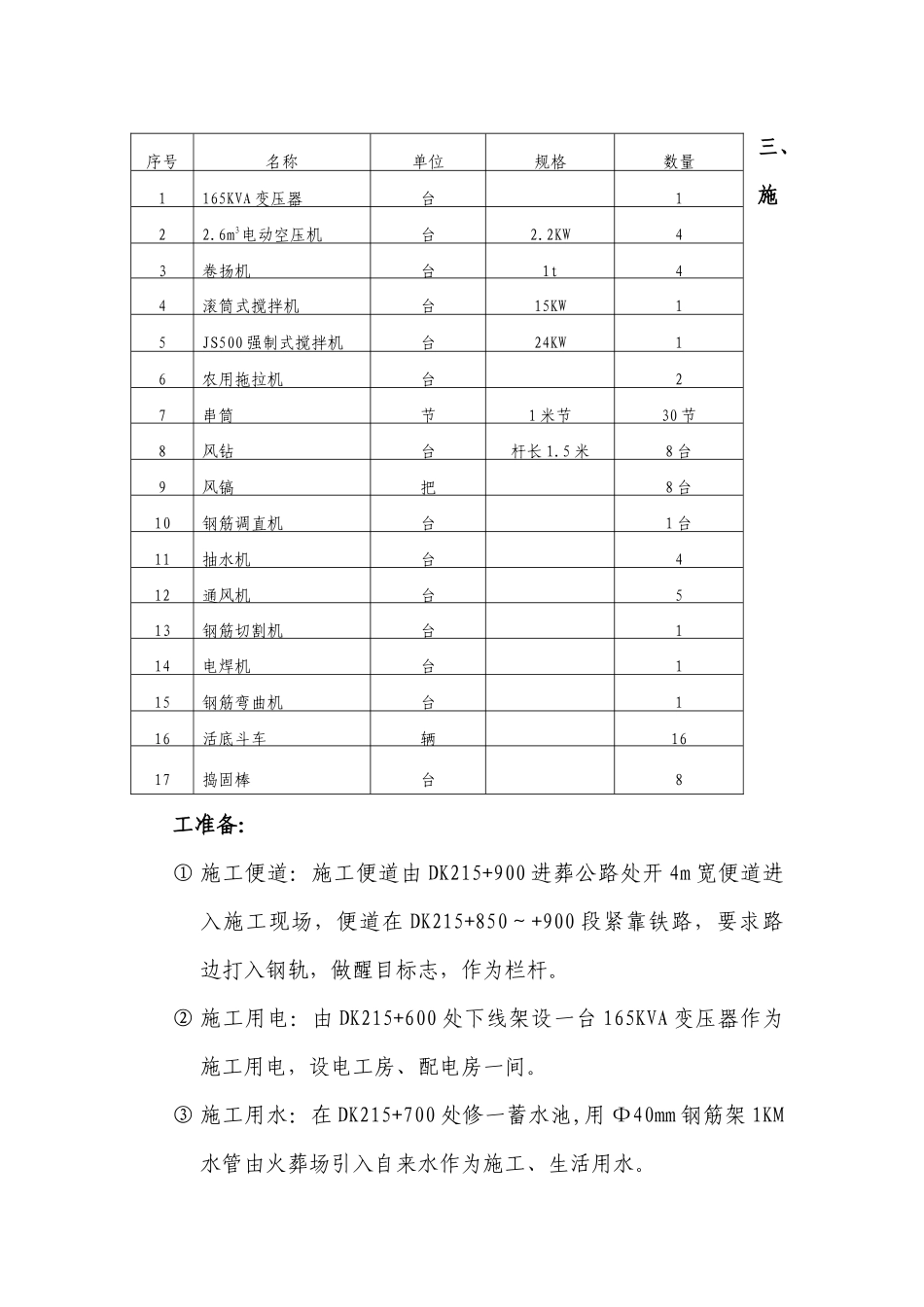

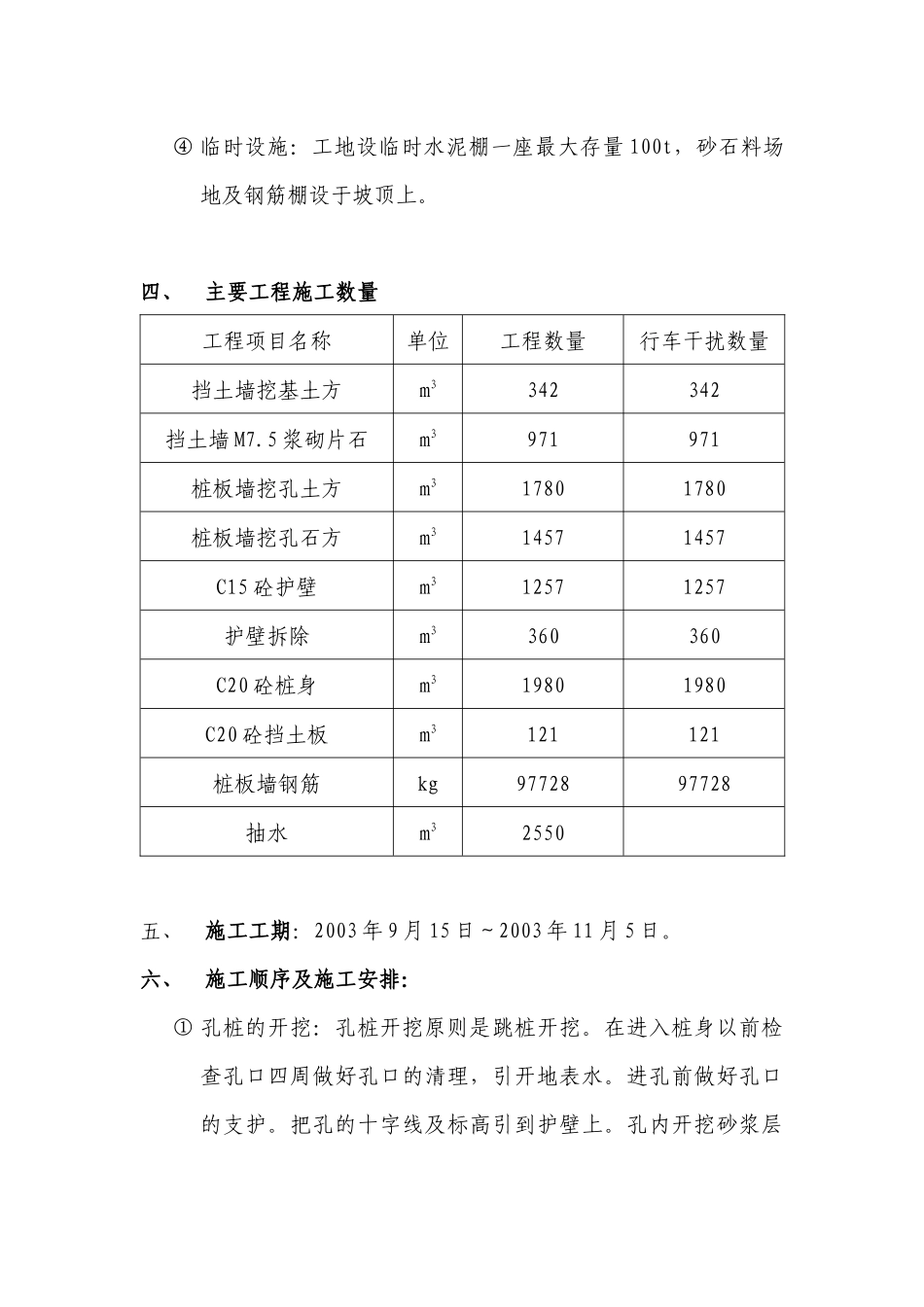

DK215+560～DK216+015挡墙抗滑桩及支挡施工方案一、工程概况：DK215+560～DK216+015段为丘陵区灌木丛，长满杂草和小灌木，自然坡度10～20°，丘坡表层3～7m为坡残积粉质黏土，下为砂岩夹页岩，厚2.8～7.8m，强风化。该段地下水丰富。DK215+710～+910.25右侧设桩板墙，桩间距6m，桩长11m，共32根，桩身为C20钢筋砼现浇，板采用C20钢筋砼预制槽。DK215+590～DK215+710，DK215+904～+930右侧设M7.5浆片挡墙，墙高3～6m。该段紧邻既有线与既有线间距最小为4m，工程施工受行车影响大。二、施工机具：三、施工准备：①施工便道：施工便道由DK215+900进葬公路处开4m宽便道进入施工现场，便道在DK215+850～+900段紧靠铁路，要求路边打入钢轨，做醒目标志，作为栏杆。②施工用电：由DK215+600处下线架设一台165KVA变压器作为施工用电，设电工房、配电房一间。③施工用水：在DK215+700处修一蓄水池,用Ф40mm钢筋架1KM水管由火葬场引入自来水作为施工、生活用水。序号名称单位规格数量1165KVA变压器台122.6m3电动空压机台2.2KW43卷扬机台1t44滚筒式搅拌机台15KW15JS500强制式搅拌机台24KW16农用拖拉机台27串筒节1米节30节8风钻台杆长1.5米8台9风镐把8台10钢筋调直机台1台11抽水机台412通风机台513钢筋切割机台114电焊机台115钢筋弯曲机台116活底斗车辆1617捣固棒台8④临时设施：工地设临时水泥棚一座最大存量100t，砂石料场地及钢筋棚设于坡顶上。四、主要工程施工数量工程项目名称单位工程数量行车干扰数量挡土墙挖基土方m3342342挡土墙M7.5浆砌片石m3971971桩板墙挖孔土方m317801780桩板墙挖孔石方m314571457C15砼护壁m312571257护壁拆除m3360360C20砼桩身m319801980C20砼挡土板m3121121桩板墙钢筋kg9772897728抽水m32550五、施工工期：2003年9月15日～2003年11月5日。六、施工顺序及施工安排：①孔桩的开挖：孔桩开挖原则是跳桩开挖。在进入桩身以前检查孔口四周做好孔口的清理，引开地表水。进孔前做好孔口的支护。把孔的十字线及标高引到护壁上。孔内开挖砂浆层采用钻爆施工，爆破紧邻既有线，爆破时要注意既有线的安全，要严格控制装药量及爆破引起的飞石，冲击波及震动（爆破图附后）。1#-8#孔的开挖紧邻既有线，开挖出的弃土严禁落到既有线侧沟及道床内，在孔内土方开挖前，用钢管及竹排架做好支挡，主要防止堆放物品侵限及土和其它落入既有线侧沟及道床。孔内的土方提升采用0.5～1t的卷扬机提升。孔内的土方出孔后，用农用车拖走堆入DK215+950处鱼塘堆放，再用大型车辆拖走。孔口范围严禁堆土，以减小孔口的压力，防止下雨后形成稀泥横流。孔桩开挖就位后，经检查，底面高程超欠挖不超过5cm。②砼工程：抗滑桩有5米的外露部分，要保证光洁度，为了保证外露部分的美观，其一要做到该部分护壁砼的垂直度。护壁砼采用每节1m，即开挖1米支护1米。每次灌注砼前核对各方位尺寸。在灌注桩身砼前各护壁砼接头处打平，在外露部分钉上PVC橡胶板以保证拆除护壁后的光洁度,PVC橡胶板钉在事先预埋在护壁内的木头上。桩身砼采用集中灌注。灌注砼采用农用拖拉机运输。灌注桩身砼应连续进行不得中断砼浇筑时自由倾落高度大于2m，应采用串筒，串筒下端砼不得冲击模板。板采用预制加工，预板场地夯实整平后，用0.1m厚砼硬化整平，预制板注意养生，控制好侧模拆模时间，秋季在8h以上，才能拆除侧模，注意保护侧板的棱角，在砼强度未达到强度的75%不准起吊堆放。③钢筋工程：桩身钢筋就地加工。由于地面绑扎钢筋整体吊装受空间限制，难度大。桩身钢筋的绑扎采用孔内绑扎钢筋笼具体的做法为每侧先立3根钢筋，竖向间隔2m绑扎一圈箍筋，形成骨架，再逐根按设计绑扎主筋和箍筋。绑扎竖向固定箍筋可用电焊与主筋焊接，但点焊不能烧伤主筋。孔内有水，电源引入孔内，地面应装漏电保护器，钢筋笼周围用短钢筋支顶于护壁，控制钢筋笼稳定和保证砼保护层厚度。桩身为11m。竖向主筋或其他钢材的搭接应避免设在主滑层上，搭接焊以双面搭接焊连接，搭接长度不小于5d，焊接注意焊接质量，焊缝高度不小于0.3d。焊缝宽度不小于0.7d，并使搭接两根钢筋的轴线在一条直线上。主筋接头采用闪光对接焊连接,接头避开弯矩最最大...
